索尼KDL46W5500背光板故障怎么修？

背光板故障的典型现象

当背光板出现问题时,电视通常会有以下几种表现：

1. 黑屏/无图像，但有声音：

   • 最典型的现象，开机后，你能听到电视的声音（如开机提示音、背景音乐），但屏幕是全黑的，用手电筒贴近屏幕仔细看,能看到非常暗淡的图像轮廓。
   • 原因：主板、电源板、T-CON板（时序控制板）和背光板中，只要背光部分不工作，就会出现这种情况,因为图像信号处理和音频处理是正常的。

2. 屏幕局部或整块区域发黑/有暗斑：

   • 屏幕的一部分亮，另一部分不亮,或者有几块不规则的黑色区域。
   • 原因：背光板上的灯珠（LED）部分损坏，或者负责驱动该区域的灯珠的驱动电路（MOS管）或供电线有问题。

3. 屏幕闪烁：

   • 屏幕图像正常，但背光亮度不稳定，会频繁、快速地闪烁,严重时可能导致图像也随之闪烁。
   • 原因：背光板上的恒流驱动电路工作不稳定，通常是某个元件（如电容、IC）性能下降或损坏。

4. 屏幕亮度不均：


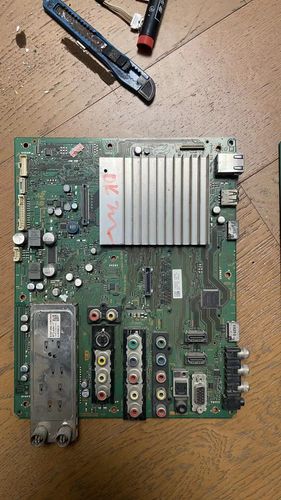

   （图片来源网络，侵删）
   • 屏幕亮度和暗度分布不均匀，一边亮一边暗,或者中间亮边缘暗。
   • 原因：背光板上的LED灯珠老化程度不一致,或者驱动电路的供电不均衡。

5. 开机一段时间后背光消失：

   • 电视刚开机时一切正常，但使用十几分钟或几小时后，屏幕突然黑屏，但声音仍在，关机冷却一段时间后,又能恢复正常。
   • 原因：背光板上的某个元件（如电容、IC）存在热稳定性问题,温度升高后性能失效。

可能的故障原因

索尼KDL-46W5500采用的是侧入式LED背光,它的背光系统主要由以下几部分组成：

1. LED灯条：安装在屏幕四边或两侧,负责发光。
2. 背光驱动板：也常被称为“LED条板”或“电源板的一部分”，负责将主板提供的12V或24V电压转换成恒流源,精确驱动LED灯条。

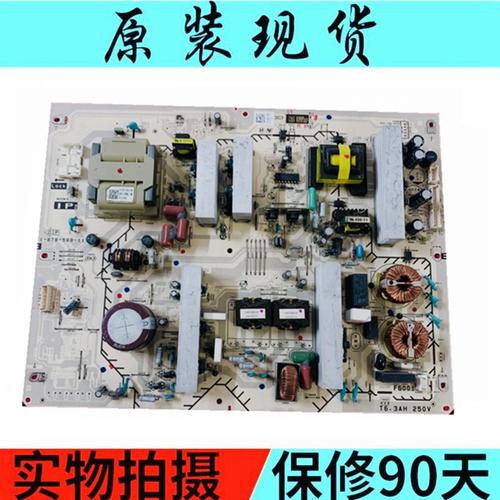

3. 电源板：为整个电视供电，其中一路输出稳定的直流电压（通常是12V或24V）专门供给背光驱动板。
4. 主板：输出控制信号（如ON/OFF信号）给背光驱动板,控制背光的开关。

故障点可能在于：

• 背光驱动板故障：这是最常见的故障点，板上的升压IC（如OZ9928, OZ9926等）、MOS管、电感、电容（尤其是高压电解电容，容易鼓包或失效）等元件损坏,导致无法产生驱动LED所需的高压恒流。
• LED灯条故障：灯条上的LED灯珠本身烧毁开路，由于是串联或串并联结构,一个或几个灯珠损坏就可能导致整条灯条不工作。
• 电源板故障：电源板未能输出正常的背光供电电压（如12V）,导致背光驱动板无法启动。
• 主板故障：主板没有输出正确的背光开启信号（BP-ON或EN信号）,导致背光驱动板虽然供电正常但处于待机状态。
• 排线/连接问题：连接主板和背光驱动板的排线松动或接触不良。

故障排查与维修步骤（DIY指南）

警告： 电视机内部存在高压，即使断电后，大电容中仍可能储存有危险电荷，如果您没有电子维修基础和工具，强烈建议寻求专业维修人员的帮助,以免发生触电或损坏设备的风险。

第一步：初步判断

1. 观察现象：确认是“黑屏有声音”还是“图像闪烁/亮度不均”。
2. 听声音：开机时是否有正常的开机提示音？这可以基本判断主板和电源板的低压部分是否工作正常。

第二步：拆机准备

1. 断电：拔掉电源线，静置10-15分钟,让内部电容充分放电。
2. 拆后盖：将电视平放在柔软的平面上，拆下后盖的螺丝,取下后盖。

第三步：重点检查背光驱动板

1. 目视检查：

   • 电容：仔细检查背光驱动板上的电解电容，看是否有鼓包、漏液、顶部突出等现象,这是最常见的故障点之一。
   • 保险丝：检查板上是否有小的玻璃管或绿色贴片保险丝,是否熔断。
   • 元件烧毁：观察是否有明显的元件烧焦、发黑痕迹。

2. 测量供电电压：

   • 找到背光驱动板的供电输入端（通常是一个2针或4针的接口，标注为VCC、12V或24V）。
   • 在通电的情况下（注意安全！），用万用表直流电压档测量该接口的电压是否正常（如12V或24V），如果电压为0或严重偏低,问题可能在电源板。

3. 测量背光开启信号：

   • 找到背光驱动板的控制信号输入端（通常是一个2针或3针的接口，标注为ON/OFF、EN或BP-ON）。
   • 在电视开机时，测量该接口是否有高电平（通常是+5V或+3.3V）或低电平（具体参考主板设计）的信号变化，如果没有信号,问题可能在主板。

第四步：排查LED灯条

如果背光驱动板的供电和控制信号都正常，但屏幕依然不亮,很可能是LED灯条损坏。

1. 断开测试法：

   • 将背光驱动板与所有LED灯条的连接排线都拔掉。
   • 给电视通电，此时背光驱动板应该会尝试工作，你可能会听到“滋滋”的高频声，这是正常现象（空载状态）。
   • 逐一连接每条灯条,每连接一条就观察一下是否工作。
   • 当连接到某条灯条时，背光停止工作或出现故障,那么这条灯条就是问题所在。

2. 单独测量灯条：

   • 将有问题的灯条从屏幕上拆下来。
   • 用一个可调直流稳压电源和合适的限流电阻，逐个测试灯条上的LED灯珠是否发光，可以找到灯条的输入正负极，加上略低于额定电压的电压（如9V）进行测试。
   • 找到不亮的灯珠后，可以尝试将其短路（用锡丝连接其正负极），看整条灯条是否能恢复工作，如果短路后恢复，说明是该灯珠损坏，如果短路后仍不亮,可能是灯条上有多处损坏或驱动电路损坏。

解决方案

1. 更换电容：如果只是电容鼓包，这是成本最低的修复方法，购买同型号、同参数的电容进行更换,需要一定的焊接技术。

2. 更换背光驱动板：如果背光驱动板上的IC、MOS管等核心元件损坏，维修难度较大，成本也高，最省事的办法是直接购买一块同型号的背光驱动板进行更换，可以在淘宝、闲鱼等平台搜索“索尼KDL-46W5500 背光板”或“LED条板”。

3. 更换LED灯条：如果确定是某条灯条损坏，可以购买同型号的灯条进行更换，更换时注意长度、接口类型和灯珠排列方式要一致。

4. 寻求专业维修：如果您不熟悉电子维修，将电视送到信誉好的维修店是最佳选择，他们有专业的工具和经验，能快速定位问题并进行修复，对于一台2009年的电视，维修费用通常在200-500元人民币之间,具体取决于故障点。

对于索尼KDL-46W5500的背光板故障，背光驱动板损坏（特别是电容问题）和LED灯条损坏是两大主因，您可以按照“先目视，再测电压，最后测灯条”的步骤进行初步排查，如果自己动手能力不强,找专业维修是最稳妥的选择。
