由于我无法直接看到您手中的图纸，我将根据这款电视型号（LE32A720，一款典型的LED液晶电视）的通用电源板工作原理和常见故障点，为您提供一个详细的、基于图纸的系统性维修指南，您可以将这份指南作为“维修地图”,对照您的图纸进行排查。

海尔LE32A720 电源板维修指南 (基于图纸)

第一部分：安全须知与准备工作

在开始任何操作之前,请务必遵守以下安全规则：

1. 断电与放电： 拔下电视电源线，等待至少5-10分钟，电源板上的大容量滤波电容（CXXX）在断电后仍会储存高压电，必须使用带绝缘手柄的螺丝刀或专用放电工具,将其正负极短路进行放电。
2. 隔离与防护： 在工作台上铺设绝缘垫，佩戴防静电手环,防止静电损坏精密元件。
3. 工具准备： 万用表（必备，建议带二极管档和电容档）、示波器（专业维修，非必需）、电烙铁、吸锡器、焊锡、松香、酒精、螺丝刀套装等。

第二部分：电源板结构认知（对照图纸）

您的图纸是核心，请先熟悉它上面标识的各个功能模块,一块LED电视电源板由以下几个关键部分组成：

1. 输入抗干扰与整流滤波电路：

   • 图纸标识： 通常位于图纸左上角或左边缘，标识为 AC INPUT, L, N, FUSE (保险丝), TH (热敏电阻), RV (压敏电阻), BD1 (整流桥堆), CX1 (X电容), CY1/CY2 (Y电容), C1/C2 (主滤波电解电容)。
   • 作用： 过滤电网干扰,将220V交流电转换为约300V的直流电。

2. PFC (功率因数校正) 电路：


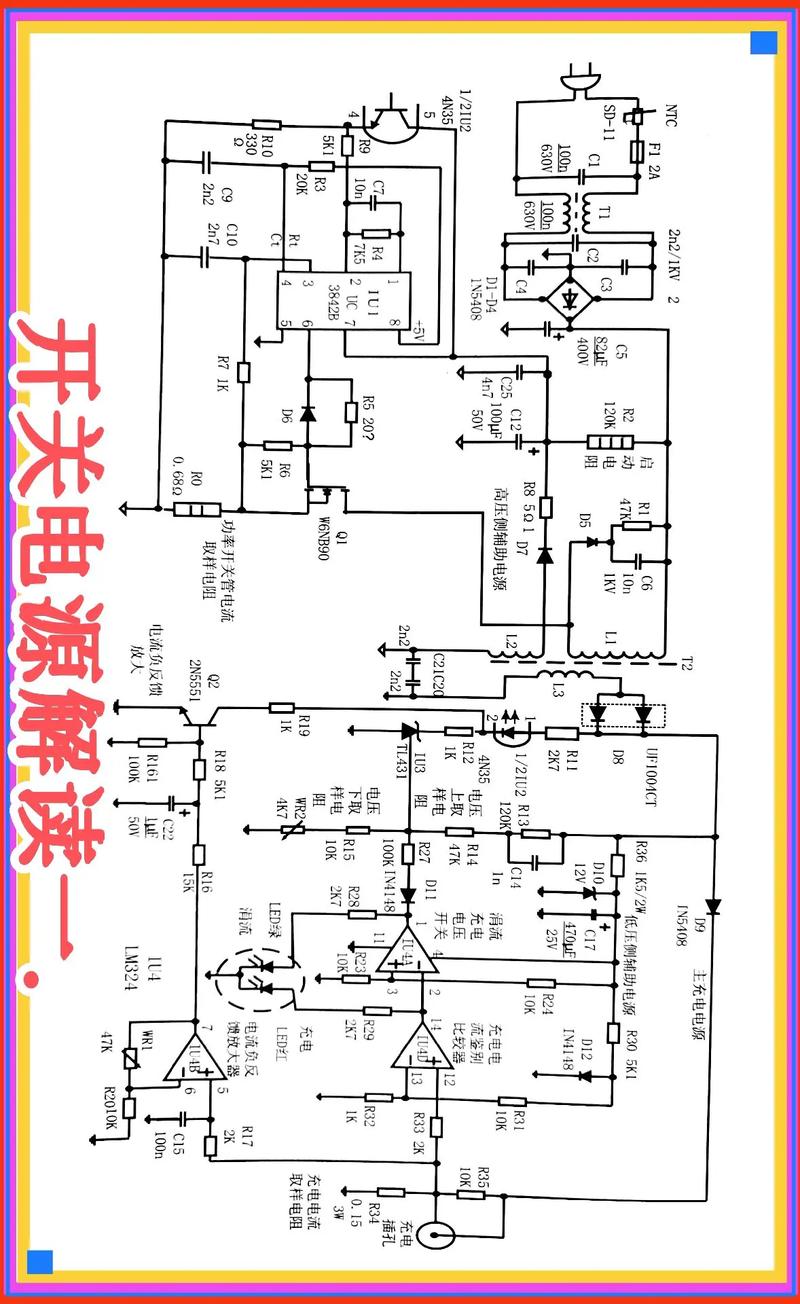

   （图片来源网络，侵删）
   • 图纸标识： 紧跟在整流滤波电路之后，核心元件有 IC101 (PFC控制芯片，如L6562, NCP1653等), Q101 (PFC开关MOSFET), L101 (PFC电感), D101 (PFR二极管), C102 (PFC输出滤波电容)。
   • 作用： 将300V脉动直流电提升并稳定到约 380V-400V 的直流电，这是后续DC-DC变换的能量来源，同时提高电源的功率因数,减少对电网的污染。

3. 主电源 (DC-DC) 电路：

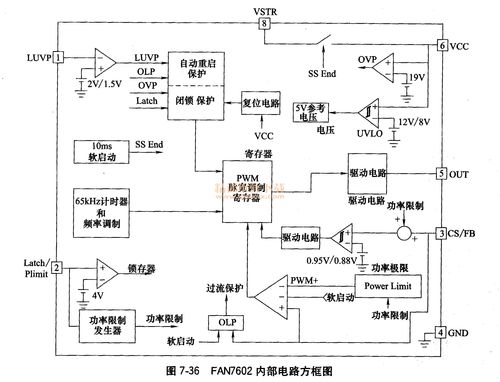

   • 图纸标识： 这是电源板的“心脏”，通常位于图纸中心，核心元件有 IC201 (主PWM控制芯片，如LD7552, TNY278等), Q201 (主开关MOSFET), T201 (主开关变压器/电源变压器), PC201 (光耦，如PC817), IC202 (精密稳压芯片，如TL431)。
   • 作用： 将PFC输出的高压直流电，通过开关变压器耦合和次级整流，转换为多路低压直流电输出，主要为：
     • +24V 或 +12V： 驱动屏幕背光板。
     • +5V (或+5V_STB)： 为主板系统供电。
     • +3.3V, +1.8V 等： 由主板上的稳压器产生，但+5V是源头。

4. 待机电源 (Standby Power) 电路：

   • 图纸标识： 通常是一个独立的、小功率的开关电源电路，与主电源并联在300V输入端或PFC输出端，核心元件有 IC801 (待机IC，如VIPer12A, VIPer22A等), Q801 (待机MOSFET), T801 (待机变压器), D8xx (待机输出二极管), IC802 (待机稳压芯片，如TL431)。
   • 作用： 无论电视是否开机，只要插上电，此电路就开始工作，输出一个稳定的 +5V_STB (待机5V) 电压，供给主板CPU,用于待机状态和接收遥控器开机信号。

5. 保护电路：

   • 图纸标识： 散布在各个电路中，通过电压比较器或直接由控制IC检测。
     • 过压保护: 如 ZD1 (稳压二极管) 或检测电路。
     • 过流保护: 检测开关电流的采样电阻。
     • 短路保护: 检测输出电压是否跌落。

第三部分：故障诊断流程（按图纸逐步排查）

故障现象： 电视完全无反应,指示灯不亮。

诊断思路： 电视无反应，最核心的问题在于 “待机5V_STB”是否正常，这是判断故障在待机电源、主电源还是负载（主板、背光板）的关键分水岭。

检查保险丝

1. 图纸定位： 找到图纸上的 FUSE 符号。

2. 实物定位： 在电源板上找到对应的保险丝（通常为细玻璃管或绿色方形）。

3. 测量： 使用万用表电阻档或二极管档进行测量。

   • 如果保险丝熔断 (开路)：

     • 原因： 后级电路存在严重短路。
     • 排查：
       1. 测量输入端阻值： 拔下电源板所有输出排线，用万用表二极管档测量 AC L 和 AC N 插脚之间的电阻，正常情况下，应该只有整流桥的二极管特性（正向有压降，反向无穷大），如果阻值很小或为0，说明 抗干扰电路、整流桥或PFC电路 存在短路。
       2. 测量关键元件：
          • 压敏电阻： 是否炸裂或短路。
          • 整流桥： 是否击穿。
          • PFC MOSFET (Q101)： 这是最高发的故障点之一，极易被击穿，测量D-S极间是否短路。
          • PFC二极管： 是否击穿。
          • 主开关MOSFET (Q201)： 同样易损，测量D-S极间是否短路。
     • 处理： 更换所有损坏的短路元件。特别注意： 更换MOSFET后，务必检查其驱动电阻、稳压环路（光耦、TL431）是否正常,否则极易再次击穿。

   • 如果保险丝完好：

     • 说明： 后级没有严重短路故障,可以通电进行下一步检测。

测量待机电源输出 (关键步骤)

1. 图纸定位： 找到图纸上的 +5V_STB 输出端，并确认其连接到哪个排线（通常为 STB-5V 或 VS）。
2. 实物定位： 在电源板输出排线中找到对应 +5V_STB 的引脚。
3. 测量：
   • 如果测得 +5V_STB 电压正常 (约5V左右)：
     • 电源板待机电路工作正常，故障点在 主板或遥控器。
     • 排查：
       1. 检查主板上的 VS 或 PWR-ON 引脚是否有开机高电平信号。
       2. 检查遥控器和开机按键是否正常。
       3. 检查主板上的电源管理芯片和CPU工作条件（如晶振、复位电压等）。
   • 如果测得 +5V_STB 电压为0V或远低于5V：
     • 故障在 待机电源电路。
     • 排查：
       1. 检查待机电源的启动电压： 测量待机IC (如VIPer12A) 的 VCC 脚（通常是第8脚）是否有启动电压（约12-18V），如果没有，检查启动电阻（通常是一个阻值很大的MΩ级电阻，如1MΩ-2MΩ）是否开路。
       2. 检查待机IC本身： 如果VCC脚有电压，但输出无电压,待机IC可能损坏。
       3. 检查待机输出整流二极管和滤波电容： 检查 D8xx 是否开路或短路，C8xx 是否失效。
       4. 检查反馈回路： 检查光耦（如果待机电源也使用光耦反馈）或直接连接到IC的反馈脚（如VIPer12A的第2脚）的电阻、电容是否开路或短路。

测量主电源输出（适用于待机5V正常，但无法开机的情况）

如果待机5V正常，按了开机键后，电视依然黑屏（背光不亮）,则需要检查主电源。

1. 图纸定位： 找到主电源的输出排线，标识为 +24V (或 +12V) 和 +5V (或 +5V_M)。
2. 实物定位： 找到对应的输出排线。
3. 测量：
   • 在按开机键后，测量 +24V (或 +12V) 电压：
     • 如果电压正常：
       • 主电源工作正常，故障在 背光板。
       • 排查： 检查背光板的供电排线、使能信号线（通常为 BL-ON 或 EN）、亮度信号线（PWM）是否正常,最常见的是背光板上的LED灯珠或升压板损坏。
     • 如果电压为0V或远低于正常值：
       • 故障在 主电源电路。
       • 排查：
         1. 检查PFC输出电压： 测量PFC滤波电容 C102 两端的电压，在待机状态下，应为约300V，按开机键后，应迅速上升到 380V-400V，如果PFC电压没有升高，说明 PFC电路未工作，检查PFC控制芯片 IC101 的供电、VCC电压、过零检测、电流检测等外围元件。
         2. 检查主电源驱动： 如果PFC电压正常（380V），但主电源无输出，说明 主电源未启动，检查主PWM控制芯片 IC201 的VCC供电脚是否有电压（通常由一个辅助绕组通过整流滤波后提供），如果没有，检查启动电阻、VCC整流二极管、滤波电容。
         3. 检查稳压反馈回路： 测量光耦 PC201 的第1-2脚（接收端）是否有电压差，如果没有，检查精密稳压芯片 IC202 (TL431) 的参考电压和分压电阻网络，如果光耦导通，检查其第3-4脚（发射端）是否给PWM芯片提供了反馈信号。
         4. 检查主开关MOSFET (Q201)： 如果驱动信号正常（用示波器能看到PWM波形），但无输出,可能是MOSFET本身损坏。

第四部分：总结与建议

1. 图纸是灵魂： 本指南是一个通用框架，您必须时刻对照您的具体图纸，找到准确的元件编号、引脚和测试点。
2. 先易后难： 从保险丝、待机5V这些最直观的电压入手,可以快速缩小故障范围。
3. 安全第一： 再次强调，高压部分操作务必小心,电容必须放电。
4. 善用替换法： 对于可疑的电容、二极管、IC，在不确定的情况下，用同规格的新元件替换掉,是最有效的维修手段之一。
5. 常见易损件： 根据经验，海尔这款电视的电源板，PFC MOSFET (Q101) 和 主开关MOSFET (Q201) 的故障率最高,其次是待机IC和电解电容。

希望这份基于图纸的系统性维修指南能帮助您成功修复您的海尔LE32A720电视,祝您维修顺利！
