故障现象分类
您需要确定电视属于哪种故障现象,因为不同的现象指向不同的原因：
（图片来源网络，侵删）
-
黑屏，但声音正常
- 表现：开机后，伴音（声音）正常，但屏幕全黑，没有任何图像，用手电筒斜照屏幕，可以看到非常暗淡、模糊的图像影子。
- 核心问题：背光不亮，屏幕本身是有信号的，只是因为没有背光，所以你看不到图像,这是最常见的背光故障。
-
屏幕有亮线/亮点/局部黑斑
- 表现：屏幕上出现一条或多条垂直或水平的亮线，或者几个固定位置的亮点,或者一大块颜色异常的区域。
- 核心问题：背光条（LED灯珠）或驱动电路局部损坏,部分灯珠或其驱动电路失效。
-
屏幕亮度不均，有“斑马纹”或“漏光”
- 表现：屏幕亮起来后，某些区域特别亮，某些区域特别暗，整体亮度不均匀,像有水渍或斑马纹。
- 核心问题：背光条老化或导光板问题，灯珠亮度衰减不一致，或者导光板（负责将光线均匀散开的塑料板）损坏或脏污。
-
开机后屏幕闪烁，几秒后黑屏
（图片来源网络，侵删）- 表现：开机瞬间背光亮起，但图像和背光都开始快速闪烁，然后电视自动关机或进入保护状态,屏幕变黑。
- 核心问题：背光驱动板（高压板）或电源板故障，输出的电流或电压不稳定,触发了电视的保护机制。
核心原因分析
针对上述现象，尤其是最常见的“黑屏有声音”,问题通常出在以下几个部分：
背光驱动板（高压板 / Inverter Board）
这是最常见的故障点，它的作用是将电源板提供的低压电（通常是 12V 或 24V）转换成驱动 LED 背光条所需的高压恒流电。
- 常见故障元件：
- 升压变压器：工作在高电压大电流下，容易发热烧毁,是首要怀疑对象。
- MOS管 (场效应管)：开关元件，负责控制电流通断,也容易因过流或过压而击穿。
- 驱动IC：控制MOS管工作的芯片,可能损坏。
- 电容：尤其是高压电解电容，会因长时间工作而鼓包、漏液,导致供电不稳。

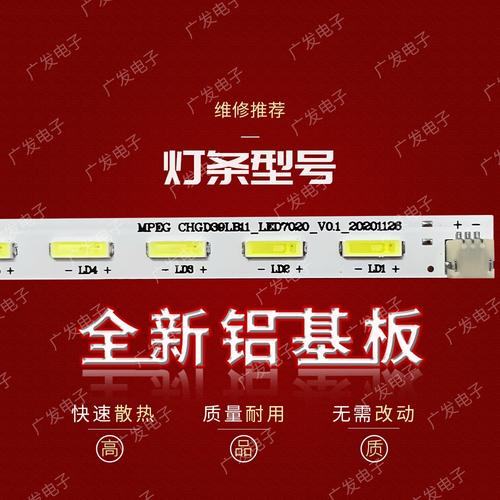

LED 背光条
由一长串串联或串并联的 LED 灯珠组成,通过导光板和扩散膜将光线均匀铺满屏幕。
- 常见故障：
- 灯珠损坏：某个或某几个 LED 灯珠因老化或电流冲击而开路（不亮），背光条是串联的，只要有一个灯珠损坏,整条背光条就可能不亮。
- 铜箔走线断裂：在弯折或老化后,连接灯珠的铜箔线路可能会断裂。
电源板
电源板负责将市电 220V 转换成电视内部各部件需要的低压直流电（如 5V, 12V, 24V 等）。
（图片来源网络，侵删）
- 相关故障：
- 给背光驱动板供电的电压输出异常：12V 或 24V 电压为 0，或者电压过低、纹波过大,导致背光驱动板无法工作。
- 电源板自身保护：如果电源板检测到负载异常（如背光驱动板短路），会进入保护状态,停止输出电压。
主板
主板是电视的“大脑”,负责处理信号和控制其他部件。
- 相关故障：
- 背光使能信号（BL-ON / BL-EN）未输出：主板需要先给背光驱动板一个“开机”信号，背光驱动板才开始工作，如果主板这部分电路或软件出错,就不会发出这个信号。
- 逻辑错误：主板软件故障，误判为故障状态,强制关闭背光。
自行排查与维修指南（警告：有电危险！）
在开始任何操作前，请务必断开电视电源，并等待几分钟让内部电容放电！如果您没有电子维修基础，强烈建议寻求专业人士帮助，以免造成二次损坏或触电风险。
第1步：初步判断（黑屏有声音）
- 环境观察法：在完全黑暗的房间里，打开电视，如果能看到屏幕有微弱的光亮，或者用手电筒照射能看到图像影子，那么100%是背光问题。
- 听声音法：仔细听电视发出的声音，除了正常的伴音，仔细听有没有“滋滋”的轻微高压声，或者背光驱动板工作的“吱吱”声，如果没有这些声音,也强烈指向背光驱动板或背光条不工作。
第2步：打开后盖，进行目视检查
-
断电并拆机：拔掉电源线和所有外部连接线,用螺丝刀拆下电视后盖。
-
找到核心部件：
- 电源板：通常在电视的左侧或右侧,连接着电源线输入。
- 背光驱动板：通常在电视的上方或下方，通过一根或多根扁平的排线连接到屏幕边缘，并且连接着几根较粗的、来自电源板的线缆（通常是红黑或黄黑的 12V/24V 电源线）。
- 主板：在电视中部,接口最多的那块板子。
-
目视检查：
- 检查背光驱动板：仔细观察板子上是否有明显烧黑的痕迹、鼓包的电容、或者炸裂的元件,这是最直观的判断方法。
- 检查电源板：同样检查是否有鼓包、漏液的电容。
- 检查排线和连接器：检查连接背光驱动板和屏幕的排线是否松动、氧化或插反。
第3步：测量与排查（需要万用表）
⚠️ 再次强调：操作前断电！测量时请使用万用表的电压档和电流档，并注意安全！
-
测量电源板输出：
- 找到连接到背光驱动板的电源线（通常是 12V 或 24V）。
- 重新通电（注意安全！）,用万用表直流电压档测量该电压是否正常且稳定。
- 如果电压为 0 或异常低：问题在电源板,需要维修或更换电源板。
- 如果电压正常：问题出在背光驱动板或背光条。
-
测量背光驱动板：
- 测量使能信号：找到背光驱动板上标记为 "BL-ON", "BL-EN", "PWM" 或 "STB-VCC" 的测试点，用万用表测量这些点在开机时是否有高电平（通常是 3.3V 或 5V），如果没有,问题可能出在主板。
- 测量输出端：背光驱动板输出到屏幕的通常是两根或几根白色或红色的线，开机时，用万用表交流电压档测量这些线之间是否有 50-100V 左右的交流电压。如果没有电压，且输入电源和使能信号都正常，那么背光驱动板基本确定损坏。
-
排查背光条：
- 如果背光驱动板有正常的高压输出，但屏幕依然不亮，那么问题很可能是背光条。
- 分段排查法：这个操作比较专业，需要将背光条分成几段，然后逐一连接到背光驱动板上测试，以确定是哪一段损坏，对于普通用户来说,这比较困难。
维修方案
根据排查结果,可以选择以下方案：
-
更换背光驱动板（高压板）
- 适用情况：目视发现板子烧毁,测量无输出电压。
- 优点：成本相对较低（几十到一百多元），操作简单，只需拆下旧板，插上新板即可,这是首选的维修方案。
- 注意：购买时一定要提供电视的完整型号（如 LED42C3000i），确保新板子的接口、电压、尺寸兼容。
-
更换 LED 背光条
- 适用情况：确定是背光条局部损坏（如出现亮线、黑斑）。
- 缺点：成本较高（一条完整的背光条可能需要一两百元甚至更多），更换过程需要非常小心，容易损坏屏幕和排线,需要专业的工具和技术。
-
更换电源板
- 适用情况：测量确认是电源板输出电压异常。
- 优点：维修方案明确。
- 注意：同样需要提供准确型号。
-
寻求专业维修
- 适用情况：如果您没有维修经验，或者排查后发现问题复杂（如主板故障）,或者更换部件后问题依旧。
- 优点：安全、省心,维修人员有经验。
- 缺点：维修费用较高,可能需要上门费和检测费。
对于长虹 LED42C3000i 的背光故障：
- 超过 80% 的情况是背光驱动板（高压板）损坏，您可以优先考虑购买一块新的背光驱动板进行更换,这是性价比最高的尝试。
- 背光条本身损坏,尤其是使用时间很长的电视。
- 电源板和主板问题相对少见。
建议流程：先通过“手电筒法”确认是背光问题 -> 拆机目视检查 -> 如果没发现问题，可以考虑先更换一块背光驱动板试试，如果无效，再考虑更复杂的维修或放弃，对于一台老电视，如果维修成本超过电视本身价值的 50%,可能就不值得再投入了。
