led47m3500pdf通病故障

创维 LED47M3500 是一款发布于约 2012-2025 年的机型，距今已有十年左右，对于任何电子产品，尤其是电视机，使用年限过长是导致各类故障的根本原因，我们讨论的“通病”往往是该时代背景下设计、工艺和元器件老化共同作用的结果。

以下是根据该机型的主板、电源板、屏幕等部分，总结出的最常见故障现象及其可能的原因和解决思路。

最核心的通病：电源板问题

这是创维这一代乃至更早机型中,故障率最高的部分，问题主要集中在电源板上，尤其是 +12V 供电电路。

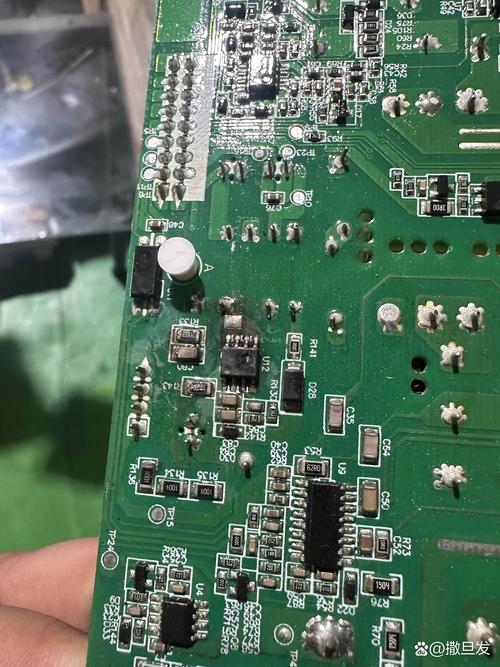

故障现象 1：屡烧保险管和电源管理芯片 (如 VIPer12A / VIPer22A)

• 具体表现：
  • 电视完全不通电,指示灯不亮。
  • 打开机壳,发现电源板上的保险管（Fuse）发黑或熔断。
  • 更换新的保险管后,一通电，新保险管立刻再次熔断，甚至能闻到焦糊味。
• 故障原因：
  1. 市电输入部分故障：压敏电阻、浪涌吸收器（如 TH10K）或整流桥（如 GBU4、GBU6）被击穿，这是导致保险管熔断最常见的原因，通常由电网电压不稳或雷击引起。
  2. 电源初级电路故障：开关电源的核心芯片（VIPer12A/22A）本身损坏，或者其外围的尖峰吸收电路（由 RCD 电路构成，包含一个二极管、电阻和电容）失效，当尖峰吸收电路失效时，开关管（集成在 VIPer 芯片内）产生的过高电压会瞬间击穿芯片。
  3. 负载短路：电源输出的 +12V、+24V、+5V 等某一路负载（如主板、背光板）发生严重短路，导致电源过载保护失效，直接烧毁初级电路。
• 解决思路：
  1. 断开负载法：在更换保险管和可疑元器件前，先断开电源板与主板、屏驱动板的连接，只给电源板通电，测量各路输出电压是否正常，如果电压恢复正常，则说明故障在负载端（主板或屏）；如果依然烧保险，则问题 100% 在电源板本身。
  2. 重点检查元器件：用万用表二极管档测量压敏电阻、整流桥是否击穿，检查 VIPer 芯片是否击穿（测其 D、S 极间电阻），检查尖峰吸收电路的电容是否鼓包或失效。
  3. 代换法：对于屡烧 VIPer 芯片的情况，直接更换一块同型号的电源板是最快、最可靠的解决方法，因为电源板上的元器件密集，焊接和调试对新手不友好。

故障现象 2：电源输出电压不稳或保护关机

• 具体表现：
  • 电视能开机,但屏幕闪烁一下后黑屏，指示灯可能亮也可能灭。
  • 电视不定时自动关机,需要重新拔插电源才能恢复。
  • 输出的 +12V 或 +24V 电压偏低，或电压上下波动。
• 故障原因：
  1. 电源板电容老化：这是最常见的原因，电源板上用于滤波和储能的电解电容（特别是 +12V 和 +24V 滤波电容）长时间工作后，会因高温和化学物质干涸而失效，导致容值下降，无法有效滤波，引起电压波动。
  2. 电源反馈环路问题：稳压电路中的光耦（如 PC817）、精密稳压源（如 TL431）或相关电阻、电容性能变差，导致电源无法稳定输出电压，进入保护状态。
• 解决思路：
  1. 观察电容：打开电源板，仔细观察所有电解电容，看是否有鼓包、漏液、顶部“开花”的现象，这是电容失效最直观的证据。
  2. 更换电容：对于老化鼓包的电容，务必更换同规格、同耐压值、且最好是高低温性能好的新品，这是维修电源板“疑难杂症”的经典操作。
  3. 测量电压：在电视工作时，用万用表监测电源板各路输出电压，看是否稳定在标称值。

主板常见故障

主板是电视的“大脑”，故障也相对多样。

故障现象 3：不开机，但电源板指示灯亮

• 具体表现：
  • 电视电源指示灯亮（通常是红色或橙色），但按遥控器或本机键，屏幕始终黑屏，无任何显示。
  • 可能能听到主板继电器“咔哒”一声吸合，但随后无反应。
• 故障原因：
  1. CPU 供电或晶振问题：CPU 芯片（如 Mstar、SigmaDesign 等方案）的供电电路异常，或其工作的晶振（通常为 24MHz 或 27MHz）损坏，导致 CPU 无法启动，无法发出开机指令。
  2. I2C 总线故障：CPU 与其他芯片（如存储器、解码芯片、电源管理芯片）之间的 I2C 通信线路（SDA、SCL）上拉电阻虚焊或损坏，导致数据无法传输。
  3. 软件故障：内部存储器（Flash/EEPROM）数据错乱或丢失，俗称“程序跑飞”。
  4. 按键板短路：连接主板的按键板（矩阵板）因进水或氧化导致短路，向 CPU 发送错误的关机或待机信号。
• 解决思路：
  1. 检查供电：测量 CPU 主供电（如 3.3V、1.2V、1.8V）是否正常。
  2. 检查晶振：用万用表二极管档测量晶振两脚的对地电阻，是否正常（通常在几百到几千欧姆），也可以用示波器观察波形，若无示波器，可用“代换法”尝试更换同型号晶振。
  3. 重刷程序：如果怀疑是软件问题，需要使用专用的烧录工具和程序文件，对存储芯片进行重新刷写，这需要一定的技术。
  4. 断开按键板：尝试将连接主板的按键排线拔掉，再开机，看是否能恢复正常，如果能，则说明是按键板问题。

故障现象 4：图像异常，声音正常

• 具体表现：
  • 屏幕出现花屏、马赛克、色块、字符乱码等。
  • 信号输入不稳定,时好时坏。
• 故障原因：
  1. 程序或存储器问题：同上，Flash 数据损坏。
  2. 信号处理通道问题：主板上的视频解码芯片、Scaler 芯片或其周边电路虚焊、损坏。
  3. 排线接触不良：主板与屏驱动板之间的 LVDS 排线接触不良。
• 解决思路：
  1. 重刷程序：首选尝试重刷程序。
  2. 按压法：在电视工作时，轻轻按压主板和屏驱动板的连接排线，看图像是否变化，如果变化，说明排线接触不良，可尝试重新插拔或用酒精清洗排线接口。
  3. 加热法（谨慎）：对于虚焊的芯片，可以尝试用热风枪对可疑芯片进行均匀加热（温度要控制好，避免损坏），如果故障消失，则可确定是虚焊，需重新加焊。

屏及屏驱动板 (T-CON) 故障

屏幕本身是电视中最昂贵的部分,一旦损坏，维修成本极高，通常建议直接更换电视。

故障现象 5：竖线、横线、色块、暗屏

• 具体表现：
  • 屏幕上出现一条或多条固定的竖线或横线,不受图像内容影响。
  • 局部区域出现彩色或黑色的色块、斑马纹。
  • 整个屏幕非常暗,但图像轮廓依稀可见，背光亮。
• 故障原因：
  1. 液晶屏本身损坏：这是最糟糕的情况，可能是屏幕内部的液晶面板、驱动薄膜晶体管等物理损坏，无法修复。
  2. T-CON 板损坏：T-CON 板是负责精确控制屏幕上每个像素点的驱动板，它本身或其供电、排线故障，会导致上述图像问题。
  3. 屏线接触不良：主板到 T-CON，或 T-CON 到屏幕的排线接触不良。
• 解决思路：
  1. 判断故障源：通过外接显示器（如果该机有视频输出接口）观察图像是否正常，如果外接图像正常，则 100% 是屏或 T-CON 的问题。
  2. 检查 T-CON 板：检查 T-CON 板上的电容是否有鼓包，供电是否正常，尝试重新插拔其排线。
  3. 最终判断：如果排线和 T-CON 板都检查过没问题，那么基本可以断定是液晶屏本身损坏，对于 47 英寸的电视，换屏成本可能接近甚至超过一台新电视的价值，因此不具备维修价值。

总结与维修建议

给 DIY 爱好者的忠告：

1. 安全第一：电视机内部存在高压，即使断电后，大电容中仍可能储存有致命电荷，维修前务必彻底放电，并确保自身具备一定的电子知识。
2. 先易后难：从最简单的外部检查开始，如排线是否插紧、保险管是否熔断。
3. 善用工具：万用表是必备工具，对于电源问题，断开负载法是诊断的关键。
4. 考虑成本：对于一台十年老电视，维修时一定要计算好维修成本（配件费+人工费），如果维修费用超过电视本身价值的 50%-70%，通常建议直接更换新机更为划算。

希望这份详细的通病分析能帮助你更好地了解和排查 LED47M3500 的故障。
