海尔SQB46洗衣机E7故障怎么修？

第一部分：E7故障代码含义

对于海尔SQB46这款波轮洗衣机,E7故障代码通常表示“电机霍尔元件故障”或“电机转速问题”。

• 霍尔元件：它安装在电机内部，是一个关键的传感器，它的作用是实时监测电机的转动速度和方向，并将这个信号反馈给洗衣机的电脑板（主板），电脑板根据这个信号来精确控制电机的启动、停止、正转、反转以及不同洗涤模式下的转速。
• 故障本质：当电脑板在规定时间内没有接收到来自霍尔元件的、或接收到异常的转速信号时，就会判定为故障，并显示E7代码，同时切断电机电源以保护机器。

第二部分：E7故障的常见原因

E7故障的发生,原因可能出在电机本身、霍尔元件、连接线路上，甚至是电脑板，以下是按可能性从高到低排列的常见原因：

1. 霍尔元件本身损坏：这是最常见的原因，霍尔元件是精密电子元件，在长期工作后可能会因老化、过热或电压不稳而损坏，无法正常产生信号。
2. 电机连接器接触不良或松动：连接电机和电脑板的插头，可能在运输、搬动或长期使用后出现松动、氧化或接触不良，导致信号传输中断。
3. 电机内部霍尔元件的线路问题：从霍尔元件引出的细小导线可能因电机振动而断裂或虚焊。
4. 电脑板故障：电脑板上负责接收和处理霍尔信号的电路部分损坏，虽然概率较低，但也有可能。
5. 电机主绕组或启动电容问题：如果电机本身无法转动或转动无力，也会导致霍尔元件无法产生信号，从而引发E7，但这通常伴随着其他症状，如电机异响、不启动等。

第三部分：E7故障排查与维修步骤（由简到繁）

在尝试任何拆解操作之前,请务必拔下洗衣机的电源插头，确保安全！

基础检查与复位

1. 断电重启：拔掉电源插头，等待5-10分钟，让电脑板内部电容完全放电，然后重新插上电源，再次尝试启动洗衣机，这只是一个临时的信号干扰问题。
2. 检查衣物：确认桶内衣物是否分布不均，导致衣物缠绕、打结，使电机负载过大而无法正常转动，如果是，请将衣物重新整理均匀后再启动。

检查电机连接器（最关键的一步）

这是最容易解决且最常见的故障点。

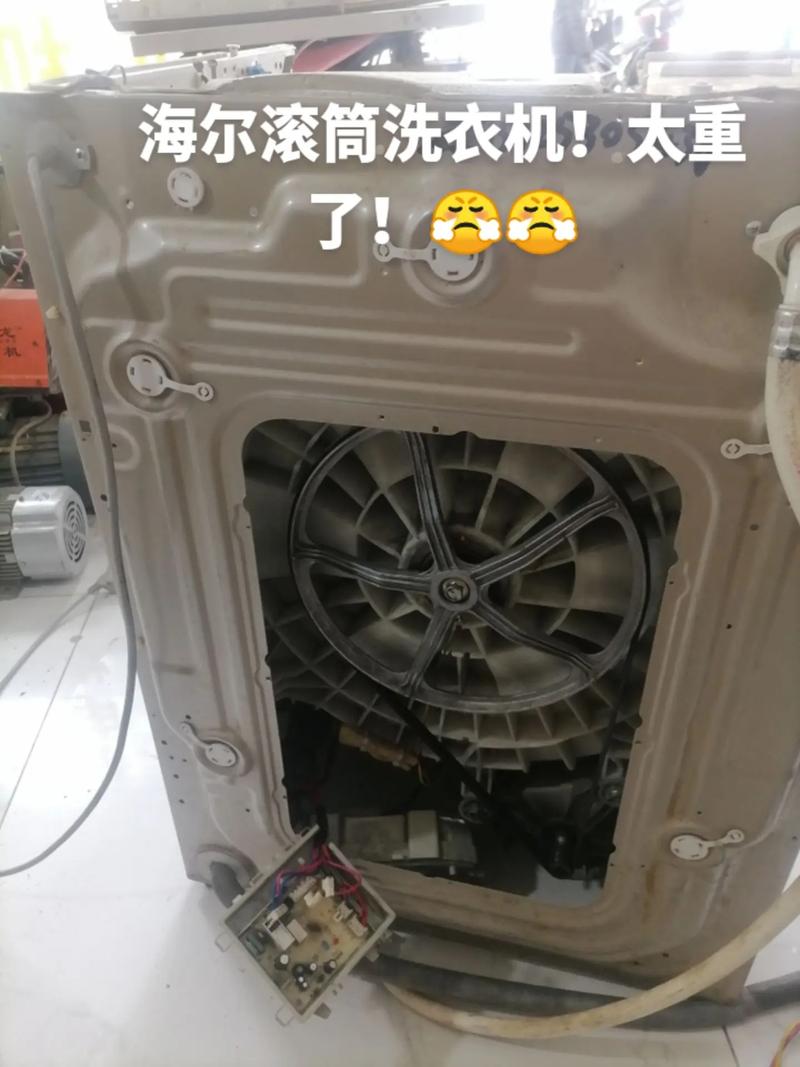

1. 拆开后盖：将洗衣机搬到光线充足的地方，拧下背部的固定螺丝，取下后盖板。
2. 找到电机：找到洗衣机底部的大圆桶（外桶），旁边连接着一个方形的盒子，那就是电机。
3. 检查插头：找到连接电机和电脑板的白色或黑色插头，通常有两个插头，一个较粗的是电源线，一个较细的是信号线（霍尔信号线）。
4. 重新插拔：
   • 先拔下这个信号线插头。
   • 仔细检查插头和插座内部是否有烧焦、氧化、针脚歪曲或腐蚀的痕迹。
   • 用小螺丝刀或镊子轻轻拨动插针,确保其没有松动。
   • 重新将插头用力插回,确保听到“咔哒”一声，表示已经完全插到位。
5. 测试：装回后盖，通电测试，如果故障消失，说明问题就是接触不良。

测量霍尔元件信号（需要万用表）

如果重新插拔无效,就需要动手能力更强一些了。

1. 准备工具：一个数字万用表。
2. 找到霍尔元件：拔下电机的信号线插头（不要拔电源线），你会看到一个3针或4针的插头，海尔洗衣机通常是3针插头，分别定义为 +5V (电源)、GND (地线)、SIGNAL (信号输出)。
3. 测量供电电压：
   • 将万用表调至直流电压20V档。
   • 黑表笔插在插头的GND（通常是黑色线）上。
   • 红表笔插在插头的+5V（通常是红色线）上。
   • 通电（此时可以插上洗衣机电源，但不要启动程序），观察万用表读数。
   • 正常情况：应该显示一个稳定的5V左右电压，如果电压为0V或远低于5V，说明可能是电脑板没有供电，或线路断路。
4. 测量信号输出：
   • 保持万用表设置不变。
   • 黑表笔仍在GND上,红表笔改接到SIGNAL（通常是黄色或蓝色线）上。
   • 启动洗衣机：选择一个“脱水”或“单脱水”程序，然后按“启动”。
   • 观察读数：
     • 正常情况：在电机不转时，电压可能是高电平（接近5V）或低电平（接近0V，取决于霍尔元件类型），当电机开始转动时，这个电压值会在0V和5V之间规律地跳动（比如每秒跳动几十次），这代表霍尔元件正在正常工作，向主板发送脉冲信号。
     • 故障情况：电压是一个固定不变的值（无论是0V还是5V），没有任何变化，这几乎可以100%确定是霍尔元件损坏。

判断与维修方案

根据测量结果,你可以做出判断：

• 情况A：测量到5V供电，但信号线电压无跳动

  • 霍尔元件损坏。
  • 维修方案：
    1. 更换电机总成：对于大多数用户来说，这是最简单、最可靠的方案，因为电机内部霍尔元件的焊接和维修需要专业工具和技巧，普通用户难以操作，你可以在网上搜索“海尔SQB46 洗衣机电机”或使用电机型号（通常印在电机外壳上）购买一个同型号的电机进行更换，更换时注意记下原来的接线方式。
    2. 维修霍尔元件：如果你有电子维修经验，可以拆开电机，找到霍尔元件，用同型号的元件进行更换，这需要电烙铁等工具，且有一定风险，不推荐新手尝试。

• 情况B：5V供电电压为0V或异常

  • 可能是电脑板故障或信号线断路。
  • 维修方案：
    1. 检查线路：顺着电机插头，检查通往电脑板的信号线是否有被压扁、割断或破损的地方，如果有，尝试修复。
    2. 考虑电脑板：如果线路正常，很可能是电脑板上的霍尔信号电路损坏，维修电脑板需要专业的检测设备和知识，建议直接联系海尔官方售后服务或寻找专业的家电维修师傅进行更换。

第四部分：何时寻求专业帮助

如果你遇到以下情况,请不要强行拆解，立即联系海尔的官方售后服务或专业的家电维修人员：

1. 对电路和机械结构完全不了解，担心操作不当造成更大损坏或触电。
2. 没有万用表等工具，无法进行准确判断。
3. 按照上述步骤排查后，问题仍未解决，尤其是怀疑是电脑板故障时。
4. 洗衣机仍在保修期内，自行拆解可能会导致保修失效。

总结一下排查流程：

断电重启 → 检查衣物 → 检查并重新插拔电机插头 → 用万用表测量霍尔供电和信号 → 根据测量结果判断是换电机还是修电脑板。

希望这份详细的指南能帮助你成功解决海尔SQB46洗衣机的E7故障！
