长虹SF2198三无故障维修思路
“三无”故障的核心是整机供电系统失效,维修思路应遵循“先电源,后负载;先低压,后高压”的原则。
第一步:安全检查与初步观察
- 安全第一: 确保电视已完全断电,并拔下电源插头,对于高压部分,必须使用专用放电棒对显像管高压嘴和行输出变压器(FBT)进行放电。
- 观察外观: 检查保险丝管是否发黑、熔断,这是判断电源是否严重短路的最直观方法。
第二步:电源电路检修
电源电路是为整机提供能量的源头,是“三无”故障的首要怀疑对象。
检查保险丝:
- 保险丝熔断且发黑: 这说明电源初级电路存在严重短路。
- 重点检查元件:
- 消磁电阻(TH): 位于电源板进线处,是短路故障的高发区,用万用表R×1档测量其两端阻值,正常时应接近几十欧姆,如果阻值无穷大(开路)或为零(短路),则需要更换。
- 整流桥(BR801): 测量其四个二极管是否有击穿短路现象。
- 开关管(V801,通常为2SC4119或类似型号): 测量其三个电极之间是否短路,这是最致命的元件,击穿后往往会连带烧毁保险丝和限流电阻R803(通常为几欧姆)。
- 尖峰吸收电路(C811, R808, D806): 检查这几个元件是否失效。
- 重点检查元件:
- 保险丝熔断但透明不发黑: 可能是瞬间电流过大导致,如电网电压波动,可以更换同规格保险丝后再试,但需警惕二次损坏。
- 保险丝完好: 说明电源初级没有严重短路,故障可能在电源的次级输出电路、负载电路,或是电源本身没有起振。
保险丝完好,但电源不工作:

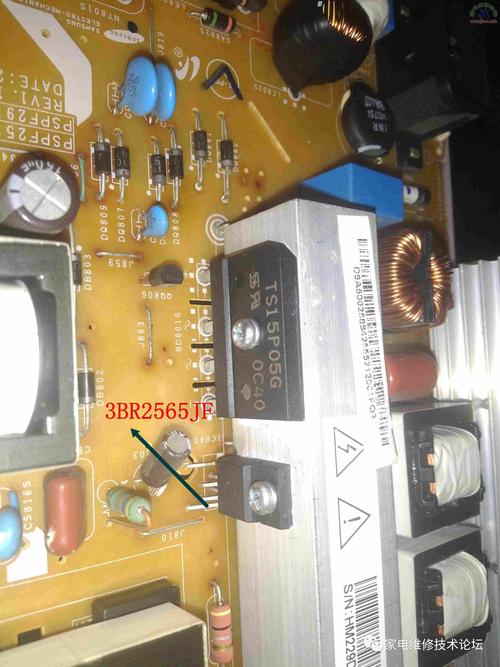

(图片来源网络,侵删)
- 测量市电电压: 确保插座有220V交流电输入。
- 检查电源启动电路:
- 启动电阻(R803, R804等): 这些电阻为开关管V801提供微小的启动电流,用万用表测量其阻值是否正常(通常为几十千欧到几百千欧),开路是常见故障。
- 开关管V801: 测量其be结、ce结是否有开路或短路现象,但注意与周围元件的隔离。
- 测量电源各路输出电压:
- 找到电源板上的输出排线,通常有+B(+115V左右)、+24V、+16V、+12V、+5V等。
- 开机通电(注意安全!最好使用隔离变压器),测量这些输出端的对地电压。
- 如果所有电压均为0V: 故障在电源的振荡或反馈电路。
- 检查反馈电路: 如光电耦合器IC801(如PC817)、精密稳压集成电路IC802(如TL431)、取样电阻R817, R818等,这些元件开路或失效会导致电源停振。
- 检查保护电路: 某些电源有过压、过流保护,保护电路动作也会导致无输出。
- B电压(+115V)严重偏低(例如只有几十伏),但其他电压正常:
- 负载过重: 行扫描电路是+B电压的主要负载,很可能是行输出级存在短路,导致电源被拉低,这是“三无”故障的第二大常见原因。
- 电源本身带载能力差: 电源滤波电容C810(+300V)容量下降或失效,会导致电压下跌。
- 如果所有电压均为0V: 故障在电源的振荡或反馈电路。
第三步:行扫描电路检修
如果电源输出+B电压正常或偏低,下一步就要检查行扫描电路,行电路负责为显像管提供高压、中压和行偏转电流,是图像和光栅形成的关键。
检查行输出级:
- 行输出管(V402,通常为BU2508AF或类似型号): 这是在电源+B正常情况下的“第一烧毁对象”。
- 测量其c极(集电极)电压: 正常时应为+B电压(约+115V),如果为0V,可能是行管开路或R426(限流电阻)开路。
- 测量其e极(发射极)对地电阻: 正向阻值应较小(几十欧),反向阻值较大,如果正反向阻值都很小或为0,说明行管或逆程电容C444, C445等已击穿短路。这是行电路最常见的故障点!
- 行输出变压器(FBT,T402): 检查其外观是否开裂、引脚是否锈蚀、有无焦糊味,用万用表测量其初级绕组阻值是否正常(通常只有零点几欧到几欧)。
- 逆程电容(C444, C445等): 这些电容耐压高,容易击穿短路,导致行电流剧增,烧毁行管或使电源保护。
检查行推动级:
- 行推动管(V401): 测量其b极(基极)电压,正常时应有一个微小的负压或0.6V左右的正向偏压,如果为0V,检查其偏置电路和前级行振荡电路。
- 行推动变压器(T401): 检查初级、次级绕组是否开路。
- 行推动供电电阻(R421): 开路会导致行推动管无工作电压。
检查行振荡级:

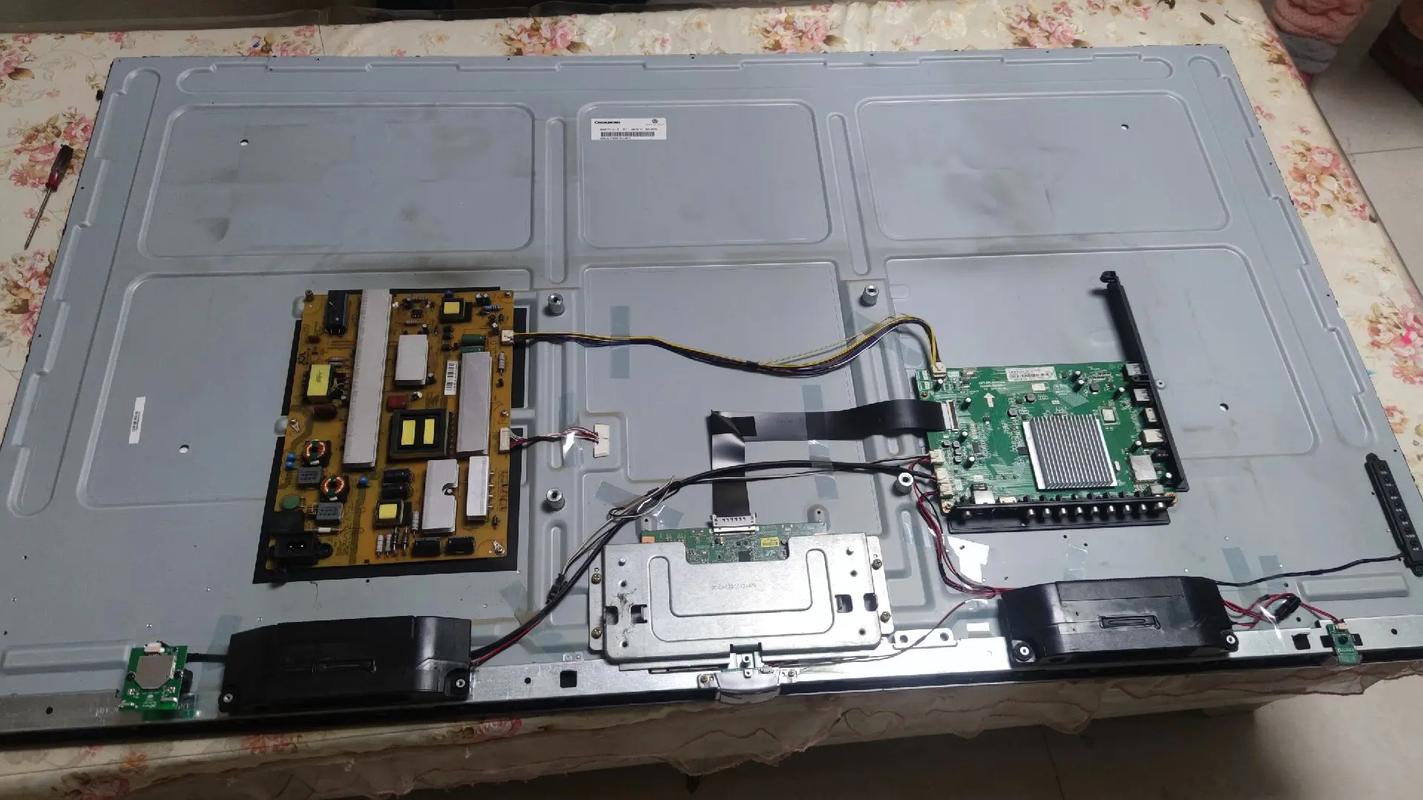

(图片来源网络,侵删)
- 小信号处理块(N201,通常为LA76810或TDA8843等): 这是电视机的“大脑”,它内部包含行振荡电路。
- 测量其供电引脚(通常为+5V或+8V)电压是否正常。
- 测量其行振荡相关引脚的外围元件,如晶振Z201(频率为500kHz左右)、电容等,晶振失效是导致行停振的常见原因。
- 如果怀疑小信号块损坏,可以通过测量其各引脚对地电阻(在路电阻)与图纸或同型号好板进行对比来判断。
维修流程总结
- 断电,观察保险丝。
- 保险丝熔断: 查找短路点(消磁电阻、整流桥、开关管)。
- 保险丝完好:
- 测电源输出电压:
- 所有电压为0V: 查找电源启动或反馈电路故障(启动电阻、IC801、IC802)。
- +B电压正常(约115V): 故障在行扫描电路之前(如小信号块无行激励输出)。
- +B电压严重偏低: 重点查行输出级是否短路(行管、逆程电容、FBT)。
- 测电源输出电压:
- 电源+B电压正常,但无光栅/无图像:
- 查行推动级(V401, T401)。
- 查行输出级(V402, T402)。
- 查小信号处理块(N201)的行振荡及供电。
- 如果以上都正常,再考虑其他可能性:
- 显像管灯丝电压: 测量显像管管座上的灯丝引脚(通常为1.2V左右)是否有电压,无电压则灯丝不亮,当然无光栅。
- 行输出二次电源: 有些机型会为视频、场输出等提供二次电源,检查其是否正常。
- X射线保护电路: 如果行逆程电容容量变小或行频过低,会导致X射线保护电路动作,使行停振,但此故障相对少见。
SF2198的常见易损件
根据维修经验,长虹SF2198的“三无”故障,最常见的元件损坏顺序是:
- 电源消磁电阻:开路,导致保险丝熔断。
- 电源开关管:击穿,导致保险丝熔断。
- 行输出管:击穿,导致+B电压下跌或保险丝熔断。
- 小信号处理块:内部行振荡或电源损坏。
- 晶振:失效,导致行停振。
希望这份详细的维修思路能对您有所帮助,再次强调,安全操作是第一位的!
