创维8s06机芯液晶电视故障维修

第一部分：机芯核心概述

在维修前,了解其核心构成至关重要。

1. 主芯片（SoC）：采用 MStar（晨星）MSD6A318 或 MSD6A928 等系列方案，这个芯片集成了CPU、GPU、视频解码、Scaler（Scaler）等功能，是整个电视的“大脑”。
2. 电源板：通常由 创维自己的电源板 或 光宝、伟创力 等代工厂生产，常见型号如 518PF1-0123、518PF1-0161 等，负责将市电转换为各部分所需电压（如+24V、+12V、+5V、+3.3V、+1.8V等）。
3. 背光板（Inverter / LED Driver）：
   • 早期型号：使用CCFL（冷阴极荧光灯）背光，对应的是 Inverter（高压板）。
   • 后期型号：全面转向LED背光，对应的是 LED Driver（LED驱动板，也称恒流板），8S06机芯两者都有,维修时需区分。
4. T-CON板（时序控制板）：负责控制液晶面板上每个像素点的开启和关闭时序,决定图像的清晰度和稳定性。

第二部分：常见故障现象与维修方案

故障现象一：完全不开机（电源指示灯不亮）

故障分析： 这通常是电源板或供电线路的问题，主板、屏、背光板未工作。

维修步骤：

1. 检查电源输入：检查电源线、插座是否正常,用万用表AC档测量电视电源输入端是否有220V交流电。
2. 观察电源板：
   • 目视检查：查看电源板上是否有明显的元件烧毁、鼓包、炸裂的电容，特别是大滤波电容（如400V/100μF以上）。
   • 测量待机电压：在电视不通电的情况下，拔下电源板与主板的连接线（通常是一个白色或黑色的插头，标注有 STB-VCC, PWR-ON, +5VSB 等），通电后，用万用表DC档测量连接器上的 +5VSB (或 +5V_STBY) 电压。正常情况下，此电压应为稳定的5V左右。
   • 结果判断：
     • 无+5VSB电压：故障100%在电源板上，重点检查：
       • 副电源电路：以 VIPer12A/22A 或 NCP1397 等PWM控制器为核心的小功率电源电路，检查其启动电阻、反馈电路（光耦 PC817）、副电源开关管（如 K2645）是否击穿。
       • 市电输入及PFC电路：检查保险丝是否熔断、整流桥是否击穿、PFC功率开关管（如 K2645 或 STP8NB60）是否击穿、PFC控制芯片（如 NCP1653）及其周边电路。
     • 有+5VSB电压正常：说明电源板基本正常,问题出在主板或控制系统。

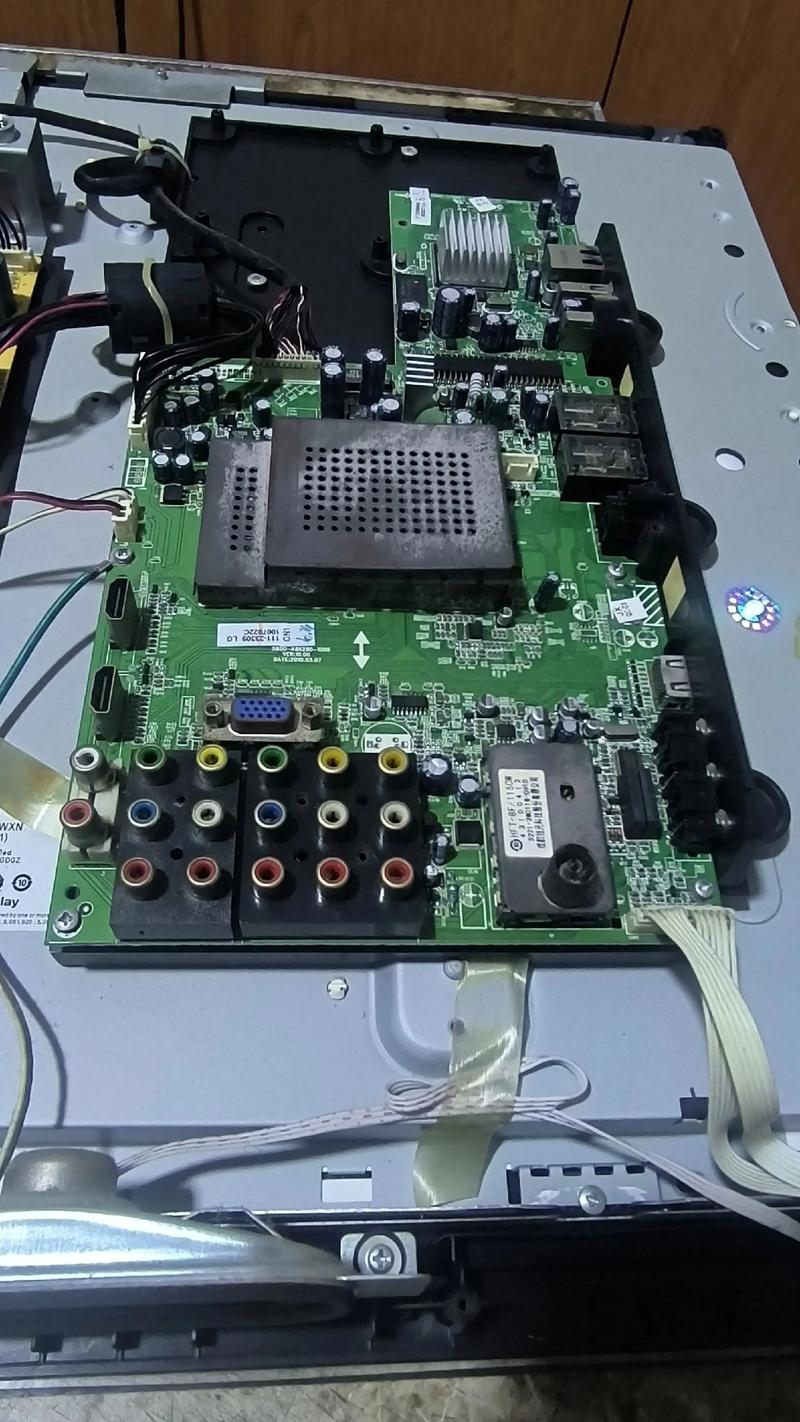

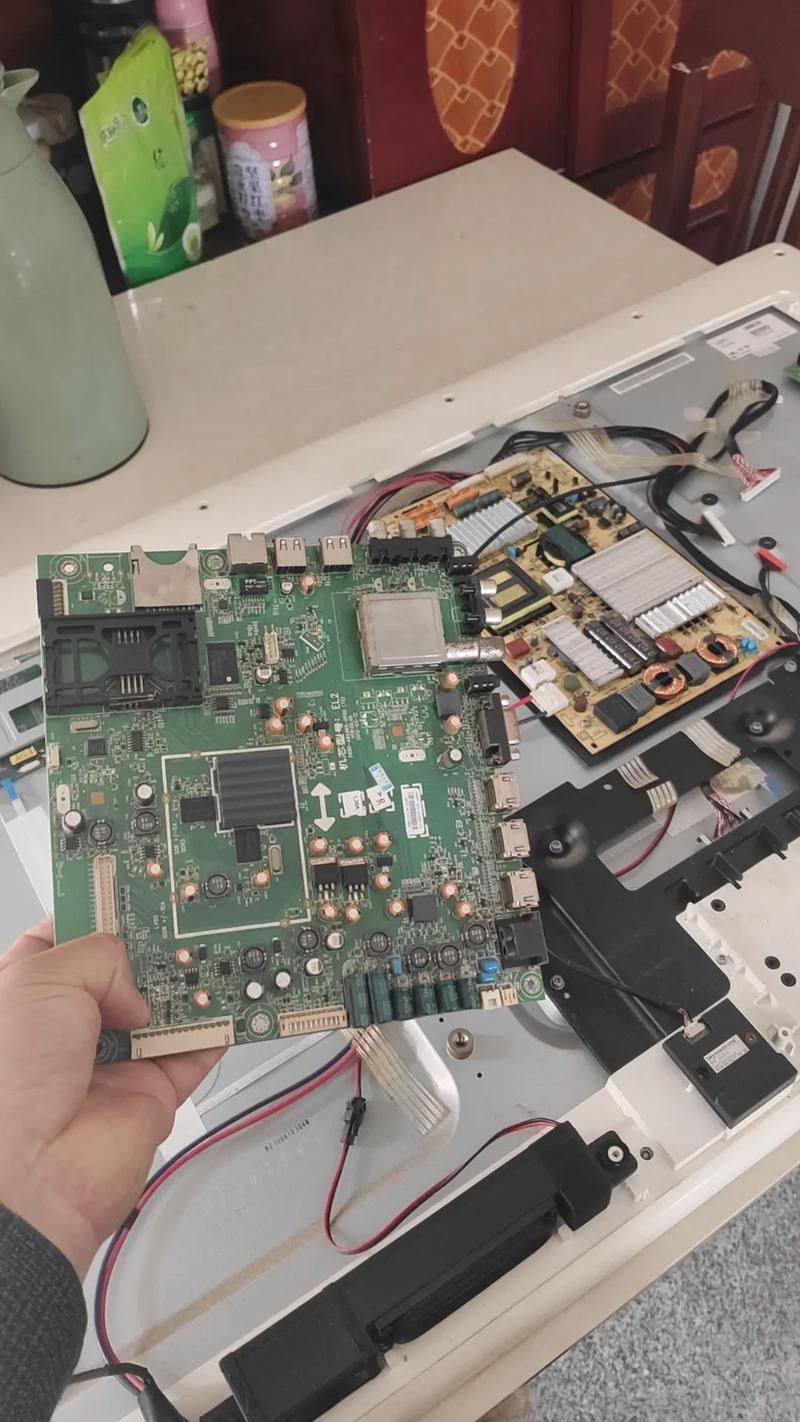

3. 检查主板：
   • 测量主供电：电源板有+5VSB，说明主板待机电路已工作，此时按遥控器或面板上的电源键，主板会发出一个开机指令（通常是 PWR-ON 信号从高电平变为低电平）给电源板，电源板开始工作，输出主电压（如+24V, +12V）。
   • 检查主芯片供电：测量主板主芯片（MSD6A318/928）的供电脚，特别是 +3.3V, +1.8V, +1.2V 等核心电压是否正常，这些电压通常由电源板提供的+5V或+12V，经过板上的DC-DC降压芯片（如 AP6233, MP2283 等）转换而来，检查这些降压芯片及其外围电感、电容。
   • 检查晶振：主芯片需要晶振提供时钟信号，检查两个晶振（一个主频，一个副频，如27MHz和24MHz）是否起振，可用示波器测量，或用万用表直流档测其电压（正常应有微小电压波动）。
   • 检查复位电路：主芯片的 RESET 脚需要一个稳定的复位信号才能工作。

不开机，先查+5VSB，无+5VSB修电源板；有+5VSB查主板主芯片供电和时钟。

故障现象二：指示灯亮，但不开机（或开机后黑屏）

故障分析： 电源板已工作（有+5VSB和主电压），但主板未完成初始化启动,或启动后无法驱动屏幕。

维修步骤：

1. 测量主电压：通电后，测量电源板输出的主电压（如+24V, +12V）是否正常，如果电压没有输出或过低,可能是电源板PFC电路或主控IC故障。
2. 检查主板关键信号：
   • 时钟信号：用示波器测量主芯片、内存、Flash存储芯片的时钟脚，应有稳定、规整的波形。
   • 复位信号：测量主芯片的复位脚,应有从低到高的一个跳变。
   • 片选信号：测量Flash存储芯片的片选脚,在开机瞬间应有低电平信号。
3. 检查存储芯片：
   • 软件问题：如果主芯片供电、时钟、复位都正常，但依然无法启动，很可能是Flash存储芯片（通常是 W25Q64 或 W25Q128）程序丢失或损坏。
   • 维修方法：
     • 刷机：这是最有效的办法，需要专用的SPI Flash烧录器（如 CH341A）和对应型号的电视固件文件（.bin 或 .hex）,将固件刷写到Flash芯片中。
     • 检查总线：刷机失败，可能是Flash芯片本身损坏，或是I2C总线（SDA, SCL）上挂载的其他芯片（如EEPROM）有短路,导致总线通信失败。
4. 检查总线通信：测量 I2C 总线（SDA, SCL）和 SPI 总线，看是否有被拉死（始终为高或低电平）的情况,这通常是总线上的某个芯片损坏导致的。

电源有电压，查主板时钟、复位、存储,刷机是解决软件问题的核心手段。

故障现象三：有图像，无声音或声音异常

故障分析： 图像正常说明主芯片、Scaler、T-CON、屏都工作正常,问题集中在音频处理和功放部分。

维修步骤：

1. 检查音频设置：进入电视设置菜单，检查是否误设为“静音”或“线路输入”。
2. 检查音频输出：将音频线插入耳机孔，如果有声音,说明问题在功放电路。
3. 测量音频功放IC：
   • 找到音频功放芯片（通常是 TPA3116D2 或 TDA8945J 等数字功放IC）。
   • 测量供电：检查其供电脚（如 +15V 或 +12V）是否正常。
   • 测量静音脚：检查静音控制脚（MUTE）是否被置于静音状态（通常是低电平静音）。
   • 测量输入信号：用示波器测量音频功放IC的输入脚，看是否有音频信号波形输入，如果没有,说明问题在主芯片的音频处理部分或软件。
4. 检查软件：尝试恢复出厂设置或升级软件固件,有时软件故障会导致音频丢失。
5. 检查音频切换电路：部分电视有音频输入源切换（如AV、HDMI、机顶盒）,检查相关的切换芯片或继电器是否工作正常。

有图无声，先查设置，再查功放IC的供电和静音脚,最后考虑软件问题。

故障现象四：屏幕亮，但图像异常

故障分析： 屏幕亮说明电源、背光、主板基本供电正常,问题出在图像信号处理或屏幕本身。

花屏、马赛克、闪动

• T-CON板故障：这是最常见的原因，T-CON板负责控制时序，其故障直接导致图像错乱，维修T-CON板主要是检查其核心IC（如 SSD1965）、供电电路、DDR存储芯片以及排线接口是否虚焊或氧化。
• 主板与T-CON排线问题：检查连接主板和T-CON板的排线是否松动、接触不良或损坏。
• 软件问题：主芯片或T-CON固件程序错乱,可尝试刷机修复。
• 屏本身问题：如果排线和T-CON都正常，可能是液晶屏内部驱动电路损坏，这种通常无法维修,成本过高。

黑屏但有声音

• 背光问题：

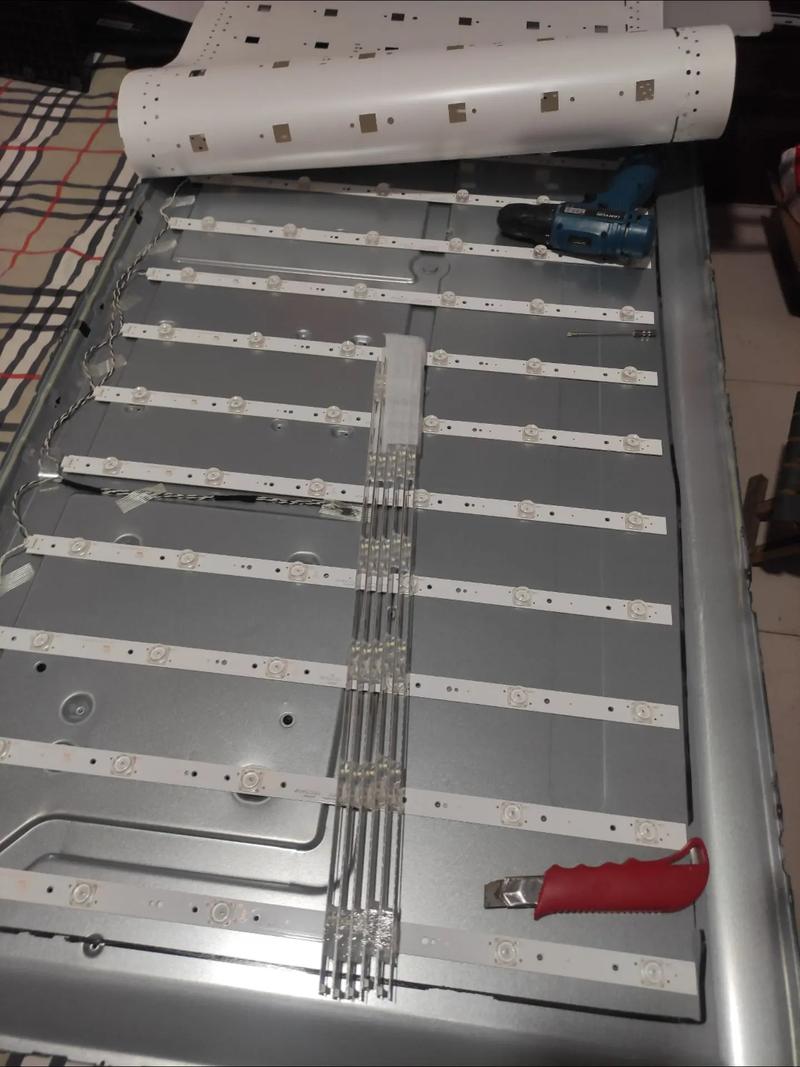

  • LED背光机型：检查 LED驱动板（恒流板），测量其输入电压（来自主板的+24V或+12V）是否正常，输出到灯条的电流是否正常，检查驱动板上是否有 OCP (过流保护)、OVP (过压保护) 等保护电路触发,常见的故障是驱动IC损坏或输出到灯条的线路开路。
  • CCFL背光机型：检查 Inverter（高压板），是否有 +12V 输入，是否有高压输出，检查高压板上的升压变压器、高压电容、三极管是否损坏。
• 主板背光控制信号：主板会输出一个 BL-ON (背光开启) 信号和 BL-ADJ (背光亮度调节) 信号给背光板，用万用表测量这两个信号是否正常。BL-ON 始终为低电平,背光板是不会工作的。

图像缺色、偏色

• 排线问题：检查主板到屏的LVDS或RGB排线是否松动、氧化或损坏。
• T-CON板故障：T-CON板负责处理色彩数据,其故障会导致缺色。
• 主板问题：主芯片的RGB或LVDS输出电路有故障。

第三部分：维修工具与备件

• 必备工具：
  • 数字万用表
  • 示波器（强烈推荐,维修主板必备）
  • 电烙铁、风枪、焊锡、助焊剂
  • SPI Flash烧录器（如CH341A）
  • 各种规格的螺丝刀、撬棒、镊子
• 常用备件：
  • 电源板（按型号更换）
  • T-CON板（按型号更换）
  • LED驱动板/Inverter（按型号更换）
  • 主芯片（MSD6A318/928）及周围小元件（电容、电感、电阻）
  • 音频功放IC
  • Flash存储芯片（W25Q64/128等）
  • 排线

安全提示

1. 断电操作：在拆卸和测量任何电路前，务必拔掉电源线，并等待电源板上的大电容充分放电（可用大功率电阻进行放电）。
2. 高压危险：电源板和背光板（无论是LED还是CCFL）都存在高压，非专业人员请勿触碰,以防触电。
3. 防静电：主板上的芯片非常敏感，维修时佩戴防静电手环,保持工作台接地。

希望这份详细的维修指南能帮助您解决创维8S06机芯电视的故障，维修电子设备需要耐心和细心,祝您成功！
