创维40E510E电源板特殊故障是什么原因？

“特殊故障”通常指的是那些不常见、故障现象奇特、或者用常规维修思路难以判断和解决的故障。 它们往往与设计上的某些“软肋”、元器件的特定失效模式或外界的特殊干扰有关。

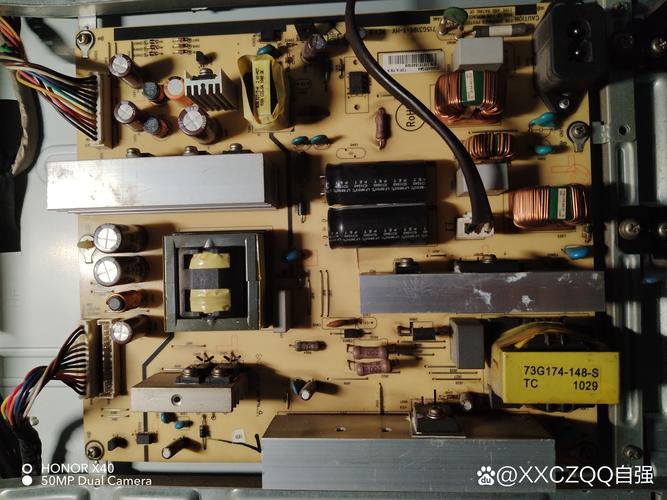

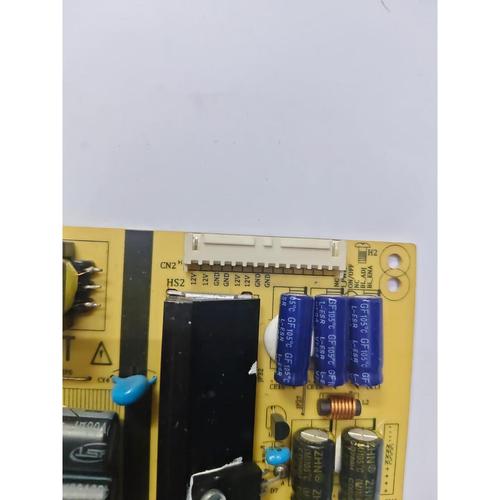

对于创维40E510E这款电视,其电源板型号通常是PWL371-1L01A01 或 PWL371-1L01A02，这是一款非常经典的APF（主动功率因数校正）+ LLC半桥谐振架构的电源板，广泛应用于创维、康佳、海信等多个品牌的电视中，了解了其基本工作原理，我们才能更好地分析“特殊故障”。

常规故障 vs. 特殊故障

在讨论特殊故障前,我们先简单回顾一下它的常规故障，以便对比：

• 常规故障1：完全无反应（指示灯不亮）。
  • 原因： 前级AC/DC电路（保险丝、整流桥、PFC电路）或副路5VSB电路故障，常见于保险丝熔断、PFC大功率管（如7N60）、PFC驱动芯片（如NCP1399）、副路变压器、副路IC（如NCP1237）等损坏。
• 常规故障2：指示灯亮，屏幕不亮，无背光。
  • 原因： 后级LLC谐振电路或背光驱动电路故障，常见于LLC开关管（如11N100）、LLC谐振电容、背光升压变压器、背光驱动IC（如OZ9986）、灯条短路等。
• 常规故障3：电源发出“吱吱”声。
  • 原因： 负载过重或电源本身带载能力差，常见于输出电容失容、LLC谐振电容失效、某个稳压IC异常等。

创维40E510E电源板的“特殊故障”案例分析

以下是根据维修经验和反馈总结的几种典型的“特殊故障”现象及原因：

特殊故障现象一：“屡烧PFC大功率管（7N60）”，且无明显短路点

这是最典型的“特殊故障”之一，维修员更换了PFC管（7N60）和PFC驱动芯片（NCP1399）后，一开机管子再次击穿炸裂。

• 故障分析：
  1. 过压击穿（最常见原因）： PFC电路的作用是稳定母线电压在约380V，如果PFC的电压反馈回路出现问题，会导致PFC电路失去稳压功能，母线电压会异常升高，远超450V的耐压极限，瞬间击穿PFC管。
     • 关键检查点： PFC电压取样电阻（通常由几个高压电阻串联，如2MΩ/1W）、电压反馈光耦（如PC817）、以及负责稳压的误差放大器IC（如TL431），TL431或光耦性能不良，会导致反馈电压错误，是屡烧PFC管的“元凶”之一。
  2. 驱动异常： NCP1399的输出驱动信号异常，比如上下管死区时间不足，导致共态导通，虽然更换了NCP1399，但如果其供电电压不稳或外围的定时电阻/电容变质，也可能导致驱动波形异常。
  3. PFC电感性能不良： PFC电感（通常是磁环电感）如果因受潮或过热导致磁芯性能下降，电感量减小，会导致PFC工作电流异常增大，最终烧毁PFC管。
  • 维修思路：
    1. 不要盲目通电！ 更换新管后，先不接主板负载，用假负载法（在+12V或+24V输出端接一个汽车灯泡）。
    2. 重点测量PFC输出电压（即C907/C908电容两端电压）。 在通电瞬间，用万用表监测此电压，如果电压缓慢上升并稳定在380V左右，说明PFC电路基本正常，如果电压“飚升”到400V以上甚至更高，立即断电，100%是电压反馈回路问题。
    3. 仔细检查PFC电压取样电阻、TL431、光耦PC817及相关电阻电容，更换这些元件后，通常能解决屡烧PFC管的问题。

特殊故障现象二：“电源板保护性关机，但各路输出电压瞬间正常”

故障表现为：开机瞬间，能听到“噗”的一声（PFC启动声），屏幕也闪一下光，然后立即黑屏，电源板停止工作，再次开机，现象重复。

• 故障分析：
  • 这种现象表明电源的初级保护电路被触发了，它不是简单的过压或过流保护，而是一种更快速、更敏感的保护。
  • 关键原因： LLC谐振电路的零电流检测（ZCD）或零电压检测（ZVS）信号丢失或异常。 NCP1399（或类似的LLC驱动芯片）通过检测PFC输出电压（HV）或LLC谐振电流的过零点来控制LLC开关管的导通时机，如果这个检测信号（ZCD引脚）的电路出现问题，芯片会认为谐振失败，立即关闭输出，进入保护状态。
  • 具体元件：
    1. ZCD取样电阻： 串联在LLC初级下管源极的小阻值电阻（如0.1Ω/2W），这个电阻变质或阻值增大，会导致取样到的电流信号微弱或异常。
    2. ZCD滤波/耦合电容： 连接ZCD信号到NCP1399的电容失效，导致信号无法正确传输。
    3. NCP1399芯片本身： 内部ZCD比较器损坏。
  • 维修思路：
    1. 这种故障用示波器检测最快,可以观察NCP1399的ZCD引脚是否有正常的脉冲信号。
    2. 如果没有示波器,可以尝试更换ZCD取样电阻和相关的滤波电容，这些元件成本不高，但故障率不低。

特殊故障现象三：“图像闪烁，伴随‘滋滋’叫声，但声音正常”

故障表现为：图像有规律的明暗闪烁，同时能听到电源部分发出轻微的“滋滋”叫声，声音和图像都正常，只是不稳定。

• 故障分析：
  • 这属于电源带载能力差或自激振荡的典型表现，电源在轻载或特定负载下进入不稳定状态。
  • 关键原因：
    1. LLC谐振电容失容： 这是高频故障点，LLC谐振电容（通常是CBB电容，容量在10nF~22nF之间）在高频工作下容易性能下降，导致谐振频率偏移，工作在非最佳状态，效率降低，发热，发出叫声并导致输出电压纹波增大，引起图像闪烁。
    2. PFC输出滤波电容失容： PFC级的电解电容（C907/C908）如果失容，会导致PFC输出的380V电压纹波增大，进而影响后级LLC电路的稳定性，也可能引起此类现象。
    3. 控制IC供电异常： NCP1399或NCP1237等芯片的VCC供电如果波动（例如由其供电相关的稳压二极管或滤波电容引起），会导致芯片工作在临界状态，引发自激。
  • 维修思路：
    1. 重点怀疑对象：LLC谐振电容。 即使用万用表测不出容量变化，在高频下也可能失效。直接更换是最高效的排查方法。
    2. 检查PFC输出电容和各路控制IC的供电电容,必要时进行更换。

特殊故障现象四：“副路5VSB待机电压偏低，且波动”

故障表现为：电视用遥控器无法开机（指示灯微亮或不亮），但测量5VSB待机电压只有3V~4V，且不稳定。

• 故障分析：
  • 这不是简单的副路IC或变压器问题,而往往是启动电路或VCC反馈电路的“疑难杂症”。
  • 关键原因：
    1. 启动电阻阻值变大： 电源板从高压端通过大阻值电阻（如1MΩ以上）为副路IC提供启动电流，如果这个电阻因发热而阻值增大，提供给IC的启动电流就不足，IC无法正常启动，电压建立不起来。
    2. VCC反馈绕组整流二极管或电容性能不良： 副路IC启动后，由变压器的一个辅助绕组提供持续的工作电压（VCC），如果这个绕组的整流二极管（通常是肖特基二极管）正向压降变大，或者滤波电容失效，会导致VCC电压不足，IC在启动和维持之间挣扎，表现为输出电压低且波动。
  • 维修思路：
    1. 在路测量启动电阻的阻值,判断是否变大。
    2. 在路测量VCC反馈二极管的正向压降,正常应在0.2V~0.5V，如果偏高，更换之。
    3. 检查VCC滤波电容,必要时更换。

维修总结与建议

1. 安全第一： APF+LLC电源板前级有高压，维修时务必断电并放电，防止触电。
2. 先常规，后特殊： 不要一上来就怀疑“特殊故障”，先按常规流程检查保险丝、PFC电压、副路5VSB、LLC输出电压等，排除大部分常见问题。
3. 善用工具： 对于“特殊故障”，示波器是必不可少的工具，它能直观地显示驱动波形、反馈信号、ZCD信号等，快速定位问题，如果没有示波器，要依赖“替换法”和“电压法”进行细致排查。
4. 关注“软故障”元件： 对于屡烧管、电压不稳等疑难杂症，要高度怀疑电阻（取样电阻、启动电阻）、电容（谐振电容、滤波电容）、光耦、TL431这些性能可能缓慢变化或软失效的元件，它们用万用表不一定能测出问题，但更换后往往“药到病除”。
5. 图纸和经验： 如果手头有该电源板的原理图，事半功倍，如果没有，就需要根据实物和芯片型号，在网上查找相关资料或参考同架构电源板的电路来分析。

创维40E510E电源板的“特殊故障”主要集中在PFC电压反馈的稳定性、LLC谐振电路的ZCD检测、以及高频谐振电容的性能这几个方面，掌握了这些关键点，维修起来就能得心应手。
