海信tlm46v69P驱动板故障，具体问题出在哪？

什么是驱动板（逻辑板）？

首先要明确,在海信 TLM46V69P 这类老款液晶电视中，“驱动板”通常指的是 逻辑板，而不是信号主板或电源板。

• 逻辑板：它的作用是接收来自信号主板（主板）的LVDS（或类似）数字信号，并将其转换成液晶面板（屏）可以识别和驱动的时序控制信号和电压，从而驱动屏上的 millions 个像素点正常显示图像，它相当于液晶屏的“指挥中心”。
• 信号主板：负责处理外部信号（如HDMI、AV、TV），解码，然后输出LVDS信号给逻辑板。

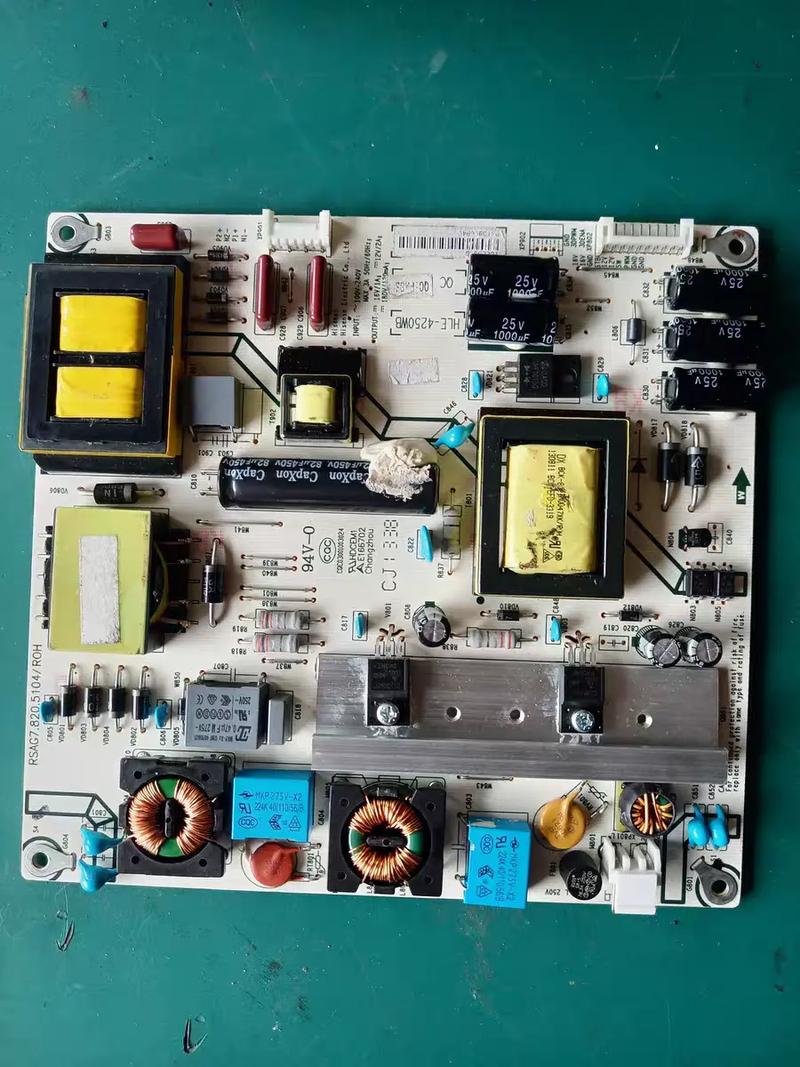

• 电源板：为整个电视（包括主板、逻辑板、背光等）提供各种工作电压。

注意： 在一些新机型或不同品牌的叫法中，逻辑板可能被称为T-CON (Timing Controller) Board，对于海信这款型号，通常称为逻辑板。

逻辑板故障的常见现象

当逻辑板出现问题时,通常会有以下一些典型特征：

1. 图像异常，但背光正常：这是最核心的特征，按下遥控器或按键，电视能开机，背光灯管能正常亮起（屏幕整体是亮的），但图像出现问题。
2. 竖线/竖带：屏幕上出现一条或多条垂直的彩色线条、白线、黑线或闪烁的线条，贯穿整个屏幕，这是逻辑板驱动IC或排线接触不良的典型表现。
3. 横线/横带：屏幕上出现一条或多条水平的彩色线条或黑带。
4. 图像花屏、马赛克：整个屏幕图像混乱，出现彩色方块、马赛克、色块，或者图像扭曲、撕裂。
5. 图像缺色或偏色：图像只有红色和蓝色，缺少绿色；或者整体色调严重偏红、偏绿、偏蓝。
6. 无图像，但背光亮：屏幕亮着白光或彩色光，但没有任何图像信息，雪花点都没有（雪花点通常是信号主板问题）。
7. 亮度不均：屏幕部分区域亮，部分区域暗，或者出现“亮线”、“暗带”。
8. 屏幕闪动：图像正常，但会规律性地闪烁，忽明忽暗。

可能的故障原因

1. 逻辑板本身损坏：

   • 供电问题：逻辑板需要多组精确的电压（如VCC、VGH、VGL等）才能工作，如果板上供电模块（DC-DC转换芯片）损坏，会导致逻辑板无法正常工作。
   • 驱动IC损坏：负责输出时序和电压给像素的驱动芯片（通常是COG封装的芯片）损坏，会导致竖线、横线、花屏等。
   • 程序/数据丢失：逻辑板内部存储有初始化程序，程序错乱或丢失也可能导致故障。
   • 虚焊：由于长时间工作或热胀冷缩，逻辑板上的芯片或元件引脚出现虚焊，接触不良，导致时断时续的故障。

2. 连接线问题：


   （图片来源网络，侵删）
   • 排线松动或氧化：连接信号主板和逻辑板的LVDS扁平排线，或者连接逻辑板和液晶屏的FPC排线，如果松动、插头氧化或针脚损坏，会导致信号传输中断或错误，从而引发花屏、竖线等故障。
   • 排线断裂：弯折或外力可能导致排线内部断裂。

3. 液晶屏本身问题：

   • 需要特别注意,竖线、横线、花屏等现象也可能是液晶屏（面板）本身损坏，特别是当这些线条是纯黑色或纯白色时，屏损坏的可能性很大，逻辑板故障和屏故障有时很难仅凭外观区分。

故障排查步骤（由简到繁）

在维修前,请务必断开电源，并具备一定的电子维修基础和工具（如万用表）。

第一步：外部检查和初步判断

1. 确认现象：仔细观察故障现象，是完全没有图像，还是图像异常？背光是否正常？
2. 输入信号源切换：尝试切换不同的信号源（如TV、AV、HDMI），看故障是否依然存在，如果所有信号源都出现同样问题，基本可以排除信号源本身的问题。
3. 检查背光：开机后，近距离斜着看屏幕，如果能看到非常暗淡的图像轮廓，说明信号主板和逻辑板可能在工作，但背光驱动板或灯管有问题，如果屏幕完全是黑的，听不到任何声音，那可能是电源板问题。如果屏幕亮白光，但无图像，重点就放在逻辑板和信号主板上。

第二步：检查排线连接（最常见且最容易修复）

1. 断电：拔掉电视电源线。
2. 拆开后壳：小心拆下电视的后盖，找到逻辑板，它通常位于屏幕下方或侧面，通过几根扁平的排线与主板和屏幕连接。
3. 重新插拔排线：
   • 找到连接信号主板和逻辑板的LVDS排线。
   • 找到连接逻辑板和液晶屏的FPC排线。
   • 小心地将这些排线的插头拔下来,注意方向和防呆口。
   • 用高纯度酒精和无尘布或橡皮擦轻轻擦拭排线插头的金属触点和逻辑板/主板上的插座，去除氧化层。
   • 重新将排线用力均匀地插回原位，确保插到底，卡扣扣紧。
4. 测试：装好后盖，通电测试，很多时候，接触不良的问题就此解决。

第三步：测量逻辑板供电（需要万用表）

如果重新插拔排线无效,就需要测量逻辑板的工作电压了。

1. 找到逻辑板供电接口：逻辑板上会有一个或多个电源输入插座，通常来自电源板。
2. 查阅图纸或标记：这些插座上或旁边会有电压标记，如 VCC (通常为5V或12V), VGH, VGL 等，海信TLM46V69P的逻辑板典型供电可能有 5V, 12V, -5V, -7V 等。
3. 上电测量：通电后，用万用表的直流电压档测量这些标记点的电压是否正常。
   • 如果电压正常：说明电源板供电没问题，故障很可能在逻辑板本身或液晶屏。
   • 如果电压缺失或异常：可能是电源板故障，或者逻辑板上的供电电路（如保险丝、滤波电容、DC-DC芯片）短路或损坏，导致电源板进入保护状态。

第四步：判断是逻辑板问题还是屏问题

这是最关键也最难的一步。

• 逻辑板损坏的迹象：
  • 供电电压正常,但输出到屏的LVDS信号波形异常（需要示波器）。
  • 故障现象是彩色竖线/横线，并且这些线条会随着图像内容的变化而变化。
  • 有时是花屏、马赛克扭曲但能辨认。
• 液晶屏损坏的迹象：
  • 固定的、不随图像内容变化的竖线或横线，尤其是纯黑色或纯白色的线条，这是屏玻璃基板上的驱动电路损坏，逻辑板无法修复。
  • 屏幕上出现大面积的色块、水渍、黑斑，且位置固定。
  • 维修建议：如果确认是液晶屏损坏，维修成本极高，通常不建议维修，因为更换一块新的原装屏价格可能比买一台新电视还贵，可以考虑更换整机。

第五步：逻辑板维修

如果确认是逻辑板本身的问题,可以尝试以下维修（需要专业技能）：

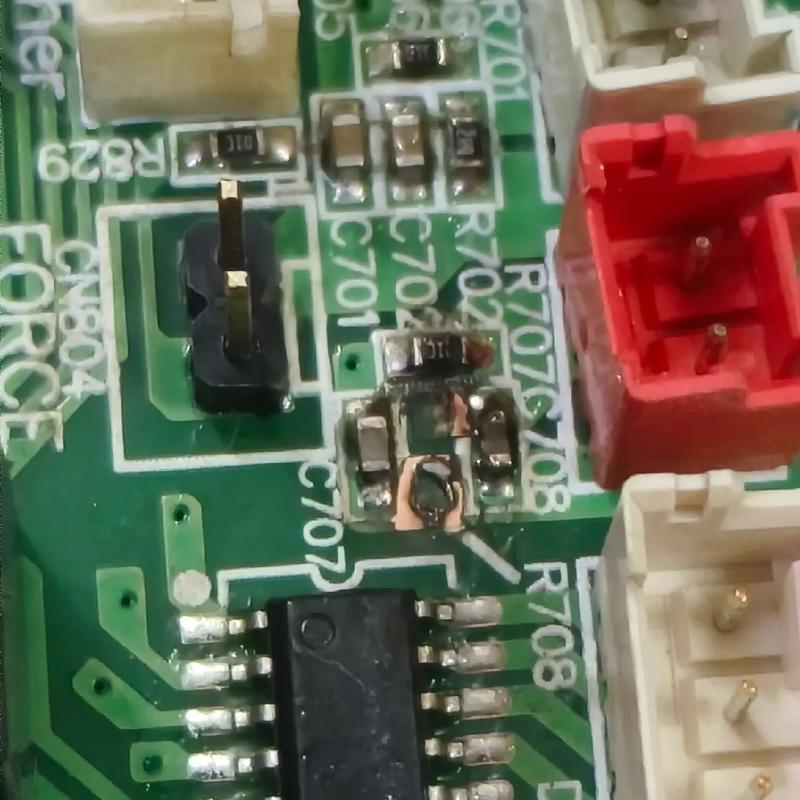

1. 补焊：对逻辑板上的主要芯片（特别是驱动IC和电源管理芯片）进行补焊，这是处理虚焊最常用的方法，需要热风枪和焊台。
2. 更换元件：用万用表检查板上是否有明显烧毁的元件（如电容鼓包、电阻烧黑），或者测量保险丝是否熔断，更换损坏的元件。
3. 程序刷新：有些逻辑板支持刷写程序，但需要找到原厂或匹配的固件文件，操作有风险。

总结与建议

给您的最终建议：

1. 安全第一：维修电视涉及高压，非专业人士请勿轻易尝试，特别是电源板部分。
2. 从最简单的开始：先检查排线连接，这是最容易解决也是最常见的问题。
3. 寻求专业帮助：如果自己没有工具和经验，特别是需要测量电压和波形时，最好将电视送到专业的电视维修店，维修师傅有经验、有工具，能快速定位问题。
4. 评估成本：对于一台近20年的老电视，如果最终确定是液晶屏损坏，维修价值不大，如果只是逻辑板或信号主板的小问题，维修成本相对较低，值得尝试，在送修前，可以先和维修师傅沟通一下可能的维修费用，做到心中有数。
