逻辑板是液晶电视的“大脑”或“显卡”，它的作用是接收主板送来的LVDS（或类似）信号，然后进行处理，最终驱动屏幕上的 millions（百万）个像素点，显示出完整的图像,逻辑板故障是电视维修中比较常见且相对复杂的一类问题。
（图片来源网络，侵删）
逻辑板故障的典型现象
当逻辑板出现故障时，电视通常不会完全“黑屏”（电源指示灯可能还亮），但屏幕会表现出各种异常的图像,以下是L42E9FE可能出现的典型故障现象：
-

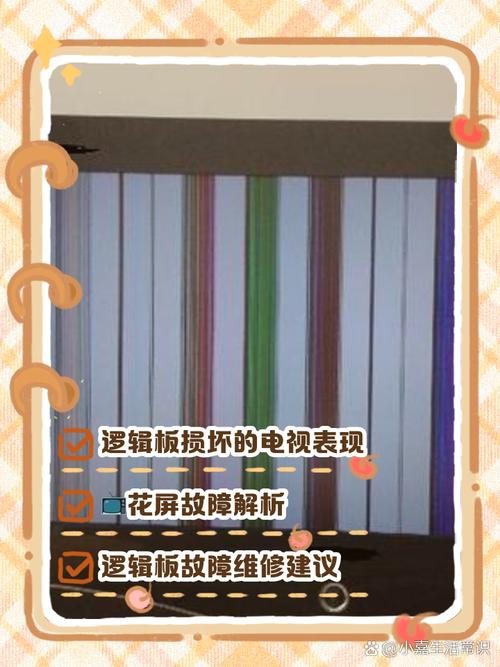

图像花屏、马赛克、出现色块或竖线/横线：
- 表现： 屏幕上出现不规则的彩色方块、乱码、扭曲的线条，或者图像像马赛克一样破碎，这通常是逻辑板上图像数据处理芯片或其周边电路（如显存）损坏。
- 伴随现象： 这种花屏问题，有时在开机时出现，过一会儿可能消失；也可能在播放过程中时好时坏。
-
图像缺色、偏色（缺少红色、蓝色或绿色）：
- 表现： 图像颜色不正常，比如红色衣服显示为黑色，整体画面偏黄或偏蓝，这很可能是逻辑板上负责输出R、G、B三基色信号的驱动IC或其供电电路出了问题。
- 伴随现象： 可能菜单显示正常,但看节目时缺色。
-
图像亮度异常：
（图片来源网络，侵删）- 表现： 整个屏幕非常亮，一片白光，细节看不清；或者非常暗，几乎看不到图像，这通常是逻辑板上的亮度控制电路（如VCOM电压电路）故障。
- 伴随现象： 调节电视的亮度、对比度菜单无效。
-
无图像，但背光亮（黑屏，但有光）：
- 表现： 开机后，电视背光正常亮，但屏幕是全黑的，看不到任何图像、菜单或Logo，这是逻辑板故障的一个非常典型的“硬故障”现象,说明逻辑板完全没有正常驱动屏幕像素点。
- 伴随现象： 可能能听到声音，或者连声音也没有（如果主板也由逻辑板供电）。
-
图像闪烁、抖动：
- 表现： 整个图像或屏幕的一部分不停地闪烁或抖动,不稳定。
- 伴随现象： 可能伴有“滋滋”的电流声（这通常是高压板或逻辑板上的电容问题）。
如何初步判断是否为逻辑板故障？
在确定是逻辑板问题之前，需要先排除其他可能性,因为很多问题看起来很像逻辑板故障。
第一步：检查电源板和背光板（高压板）
（图片来源网络，侵删）
- 电源板： 确保电视能正常开机，电源指示灯亮，如果电源板损坏,电视根本无法启动。
- 背光板： 这是最容易混淆的，如果背光板坏了，电视也会出现“无图像”的现象，但背光不亮，如何判断？在黑暗环境下，用手机手电筒或强光手电筒照射屏幕，如果能看到一个非常暗淡、模糊的图像轮廓，那说明逻辑板在工作，是背光板坏了，如果用手电筒照也完全看不到任何图像,那逻辑板故障的可能性就非常大。
第二步：检查主板信号输出
- 主板负责处理信号并生成LVDS信号传给逻辑板，如果主板有问题,也可能导致无图像或花屏。
- 简单判断（有一定风险）： 如果你有同型号的电视，可以尝试交换逻辑板来测试，这是最直接、最准确的方法，如果换上好的逻辑板后电视恢复正常，那就可以100%确定是原逻辑板的问题。
- 专业判断： 维修人员可以用示波器测量主板到逻辑板的LVDS接口信号是否正常，如果信号正常，但逻辑板无输出,则肯定是逻辑板问题。
第三步：检查排线和连接器
- 检查连接主板和逻辑板的扁平排线（LVDS线）是否插紧、有无弯折或损坏,有时接触不良也会导致各种奇怪的图像问题。
TCL L42E9FE逻辑板故障的常见原因
-
供电问题（最常见）：
- 逻辑板需要多种稳定的电压（如5V, 12V, -5V, -10V, VCOM等）才能工作，这些电压由电源板提供，通过逻辑板上的滤波电容进行稳波，如果电源板供电不稳，或者逻辑板上的滤波电容鼓包、漏液、失效，就会导致逻辑板工作异常，引发各种上述故障,这是逻辑板故障中最高发的原因之一。
-
芯片损坏：
- 主控芯片/驱动IC： 逻辑板上的核心芯片（如GM7610, GM7620等型号的TCON芯片，以及各种源极/栅极驱动IC）由于自身质量、静电、电压冲击或过热而损坏，这类维修难度大,通常需要更换整块板子或专业芯片级维修。
-
程序问题（可能性较低）：
- 有些逻辑板带有存储芯片，里面固件程序错乱也可能导致故障，这种情况可以通过重刷程序来解决，但需要专用的编程器和固件文件,普通用户无法操作。
-
虚焊：
由于电视长期工作发热，或者运输震动，逻辑板上的芯片或元件引脚可能出现虚焊,导致时好时坏的故障。
维修方案和建议
根据你的技术能力和故障现象,可以选择以下方案：
自行简单排查（适合动手能力强的用户）

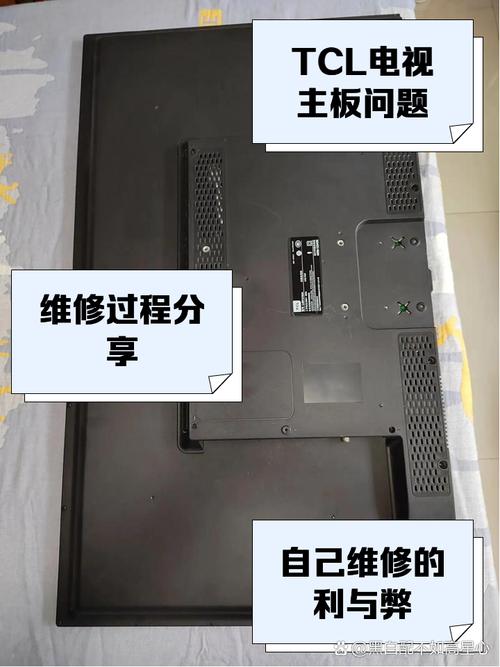

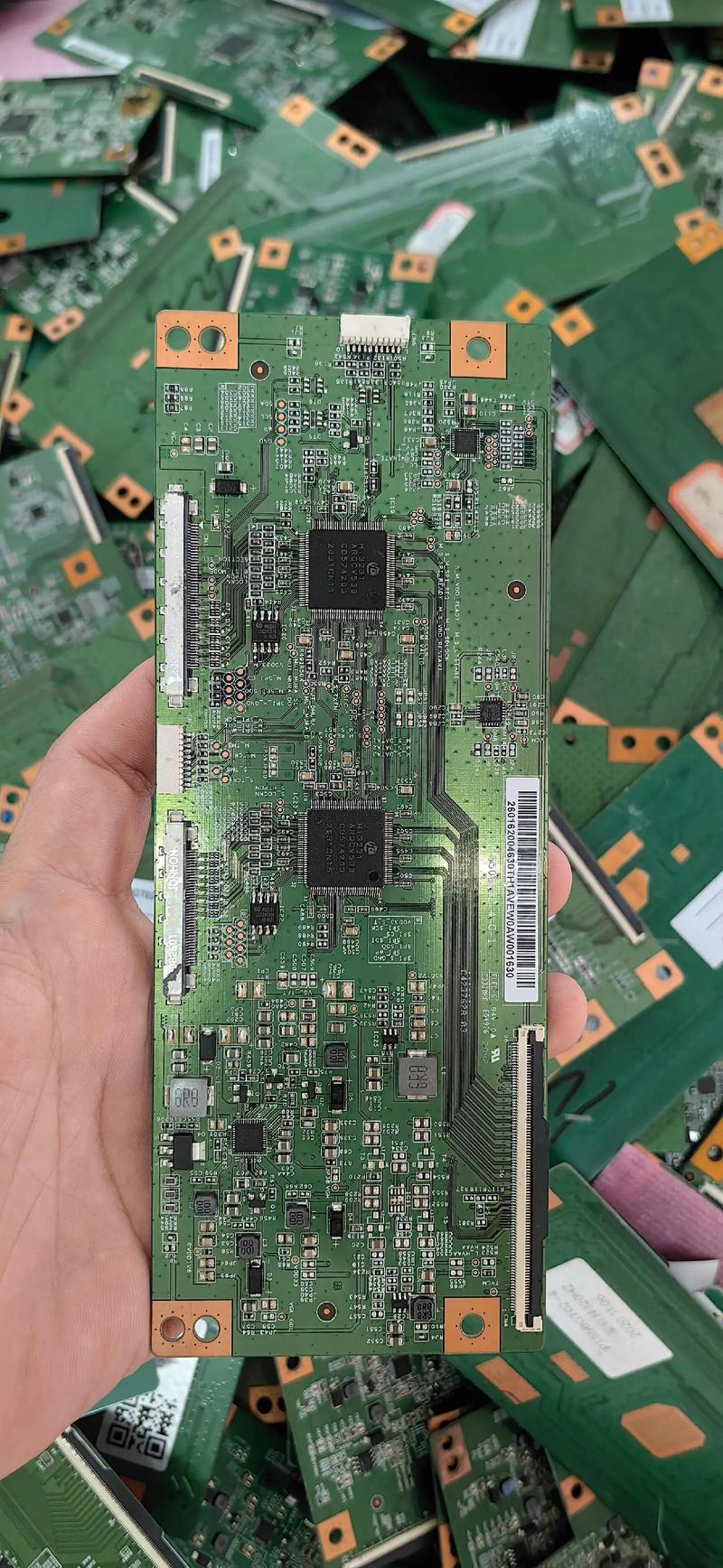

- 拆机检查： 断开电源，拆下电视后盖和屏蔽罩，找到逻辑板（通常位于屏幕下方或侧面）。
- 目视检查： 仔细观察逻辑板正反面，寻找是否有明显的物理损坏：
- 电容： 查看是否有电容鼓包、顶部凸起、漏液或烧焦的痕迹，这是最常见的故障点，更换同型号规格的电容成本很低,有时几十块钱就能解决。
- 芯片/元件： 查看是否有芯片烧焦、发黑或元件断裂的情况。
- PCB板： 查看电路板是否有明显的烧毁痕迹或断线。
- 重新插拔： 将逻辑板与主板的连接排线、与电源板的连接线都拔下来，用橡皮擦或酒精棉清洁金手指部分，然后重新插紧,确保接触良好。
寻求专业维修
如果你不具备电子维修知识，或者自行检查后找不到明显问题,建议寻求专业帮助。
-
联系TCL官方售后：
- 优点： 技术专业，使用原厂配件,有质量保障。
- 缺点： 维修成本非常高，逻辑板本身价格不菲，加上人工费，总费用可能高达数百甚至上千元，对于一台2010年左右的老款电视来说，可能不划算,他们通常建议直接更换整个逻辑板总成。
-
寻找第三方电视维修店：
- 优点： 性价比高，维修师傅经验丰富，很多问题可以修复，而不仅仅是更换，对于电容问题，他们可以只更换电容，费用很低，对于芯片问题，他们也可能进行芯片级维修,费用远低于更换新板。
- 缺点： 维修水平参差不齐，需要找一家信誉好的店，在维修前，一定要和师傅沟通好故障现象、维修方案和费用。
-
购买同型号逻辑板自行更换：
- 你可以在淘宝、京东等电商平台搜索“TCL L42E9FE 逻辑板”或“TCL 42E9FE T板”，注意要核对好型号、版本和接口是否完全一致。
- 优点： 如果你能找到价格合适的板子,自己更换成本最低。
- 缺点： 需要一定的动手能力，购买前务必确认型号匹配，否则无法使用,二手板子也有可能存在同样的问题。
对于你的 TCL L42E9FE 电视,如果出现逻辑板相关的故障：
- 首要任务是先排除背光板和主板的问题,特别是用强光照射屏幕来判断。
- 最常见的故障点是逻辑板上的滤波电容失效,这是一个成本较低且相对容易修复的问题。
- 维修决策：如果电视本身价值不高，建议优先考虑第三方维修店进行检测和维修，他们通常会提供最具性价比的解决方案，如果电视对你有特殊意义或价值,再考虑官方售后。
希望这份详细的指南能帮助你解决问题！
