直流变频IPM故障代码啥意思？

最准确的解释方式是结合您手中变频器的具体型号和品牌，查阅其官方的《维修手册》或《用户手册》。

我可以为您梳理一下行业内最常见、最通用的IPM故障代码类型及其核心含义，并提供一个通用的排查思路。

IPM故障代码的核心类型

IPM模块内部通常集成了IGBT（绝缘栅双极型晶体管）、驱动电路、保护电路以及电流和温度检测传感器，故障代码主要围绕这些部件的保护功能来设定。

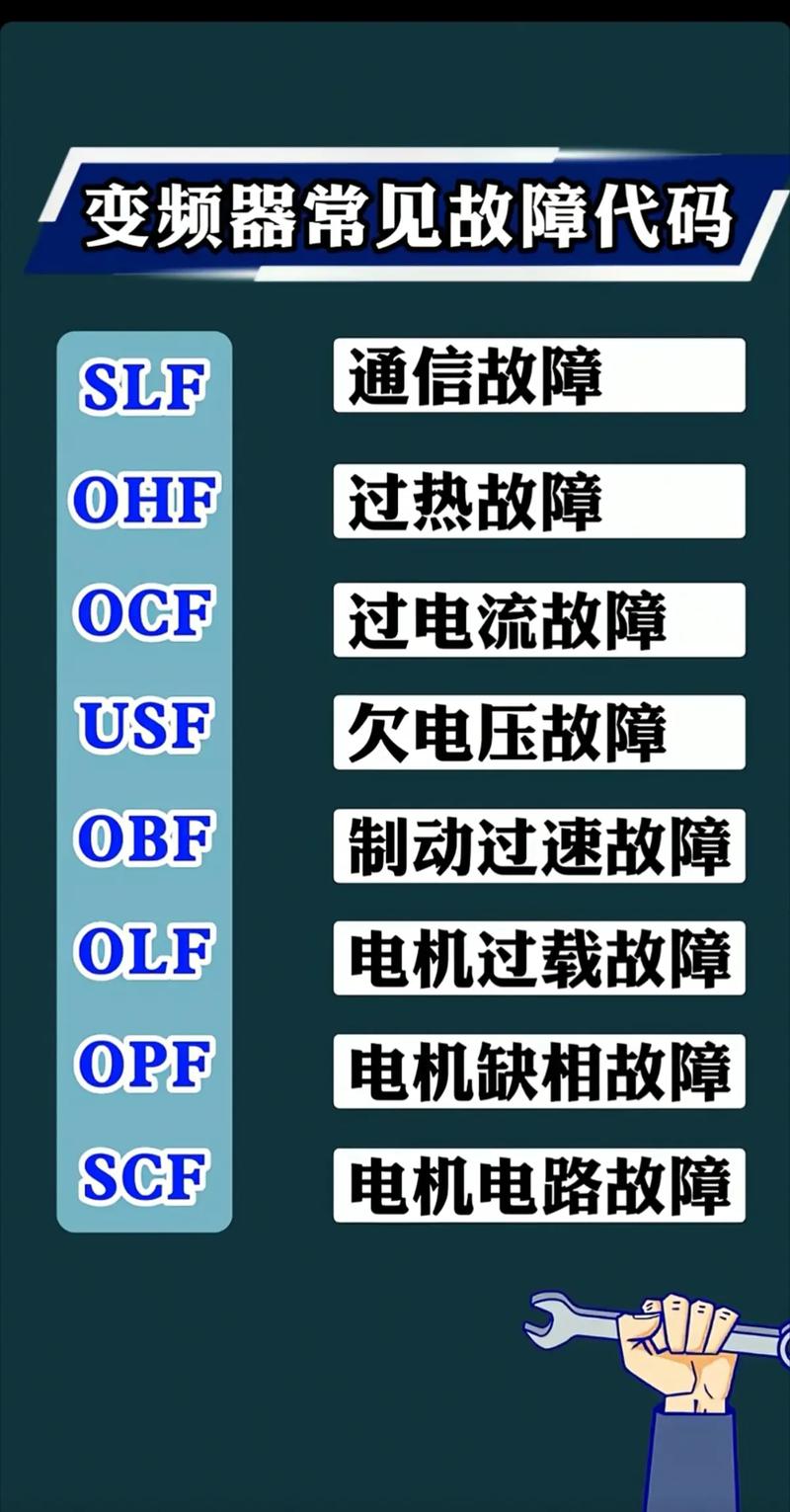

最常见的IPM故障代码通常以 “OC”（Overcurrent，过电流）、“SC”（Short Circuit，短路）、“GF”（Ground Fault，接地故障）、“OH”（Overheat，过热）等字母开头。

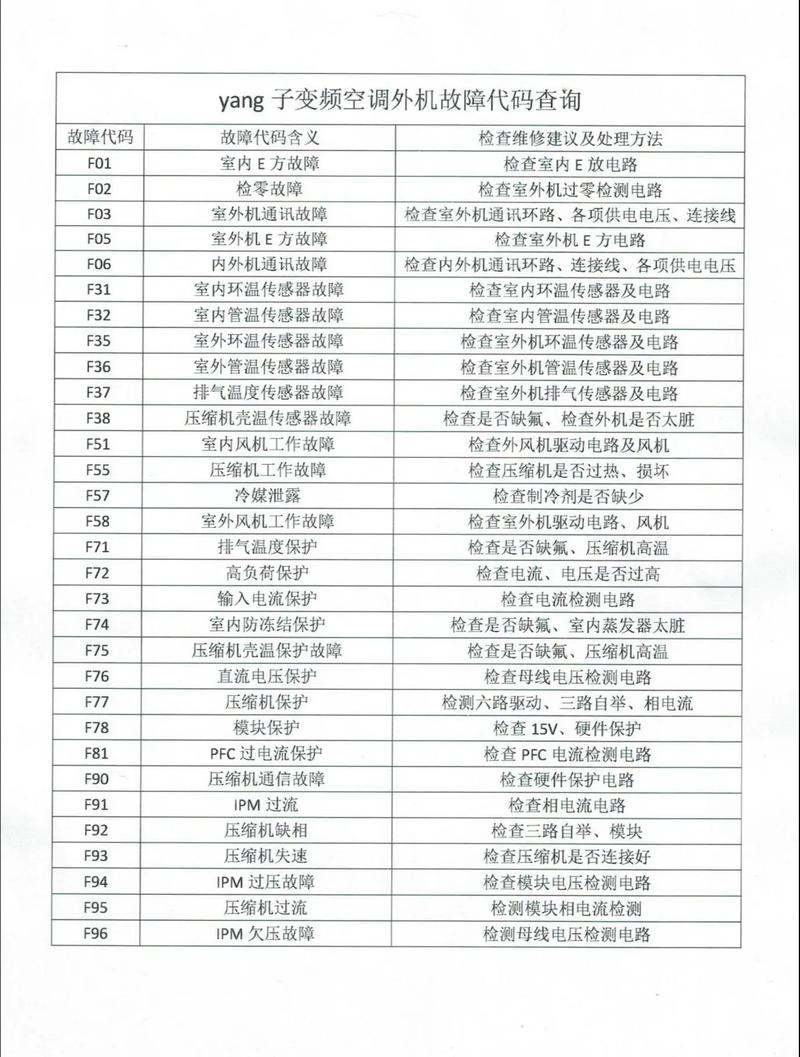

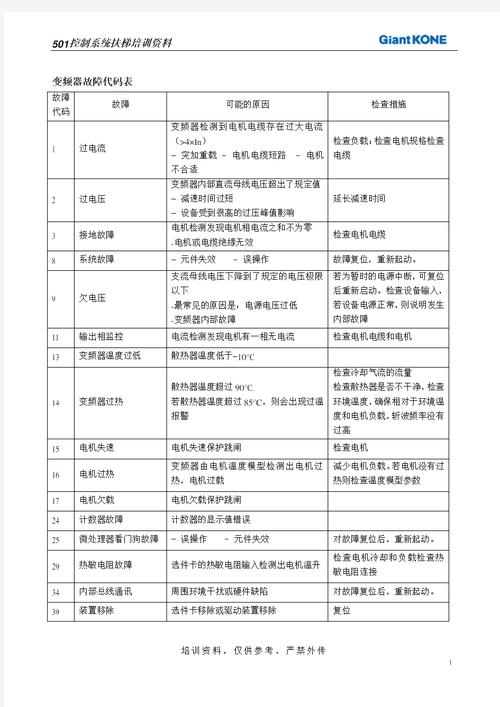

以下是几个最典型的故障代码及其含义：

OC / SC (过电流 / 短路故障)

这是最常见的一类故障,也是最严重的故障之一，IPM检测到输出电流超过了设定的安全阈值。

• 代码示例: OC1, OC2, OC3, SC 等。
• 代码含义:
  • OC1 / OC2 / OC3: 分别代表 U相、V相、W相 中某一相或某几相发生了过电流。
  • SC: 通常检测到更严重的输出端直接短路（电机电缆相间短路、电机绕组对地短路等），电流上升速度极快，IPM的保护电路会瞬间动作。
• 故障原因:
  1. 电机侧问题 (最常见):
     • 电机绕组匝间短路或对地短路。
     • 电机电缆绝缘损坏、老化，导致相间短路或对地短路。
     • 电缆接头松动或脱落,引起相间打火。
     • 电机负载过大,或机械负载卡死，导致电机堵转。
  2. 变频器内部问题:
     • IPM模块自身损坏（IGBT击穿）。
     • 驱动电路异常,导致IGBT无法正常关断或误导通。
     • 电流检测电路（如霍尔传感器或采样电阻）故障，误报过流。
  3. 参数设置问题:
     • 电机额定电流、额定功率等参数设置错误。
     • 加速/减速时间设置过短，导致电流冲击过大。
     • 转矩提升（V/F曲线）设置过高，引起磁路饱和，导致电流过大。

GF (接地故障)

IPM检测到输出电流中有异常的、流向大地的泄漏电流。

• 代码示例: GF, FG, EARTH。
• 代码含义: 变频器输出端（电机或电缆）存在对地绝缘不良或直接接地的现象。
• 故障原因:
  1. 电机侧问题:
     • 电机接线盒内有进水、油污或导电粉尘，导致绝缘下降。
     • 电机绕组绝缘老化、损坏，发生对地短路。
  2. 电缆问题:
     • 电缆长期使用后,绝缘层磨损、破裂。
     • 电缆接头处处理不当,或电缆被金属利器划伤。
  3. 变频器问题:
     • 变频器内部潮湿或有灰尘污染。
     • IPM模块或主回路电容对机壳绝缘不良。

OH / OL (过热 / 过载)

IPM模块或散热器温度过高,触发了温度保护。

• 代码示例: OH1, OH2, OL。
• 代码含义:
  • OH1 (模块过热): IPM模块内部的温度传感器检测到模块自身温度过高。
  • OH2 (散热器过热): 安装在散热器上的温度传感器检测到散热器温度过高。
  • OL (电机过载): 有时变频器会通过计算输出电流来判断电机是否过载，也归类于此。
• 故障原因:
  1. 散热不良 (最常见):
     • 散热器表面被灰尘、油污堵塞，影响散热效率。
     • 风扇故障（不转或转速慢）。
     • 环境温度过高,通风不良。
  2. 负载问题:
     • 电机长时间过载运行。
     • 机械负载过重,导致电机电流持续偏高。
  3. 变频器问题:
     • IPM模块内部异常发热（可能是驱动问题或模块本身劣化）。
     • 温度传感器本身故障或连接线松动。

通用故障排查思路（安全第一！）

在开始任何操作前,请务必确认变频器已完全断电，并等待内部电容充分放电（通常需要几分钟），否则有触电和损坏设备的风险。

排查流程建议遵循“由外到内，由简到繁”的原则：

1. 初步检查与记录:

   • 记录代码: 记下完整的故障代码（如OC1）、发生时的运行状态（如加速中、匀速运行、减速中）、频率等。
   • 查看历史记录: 变频器通常有历史故障记录，可以辅助判断。
   • 目视检查: 打开变频器（断电后），检查内部是否有明显的烧焦痕迹、元件爆裂、电容鼓包、PCB板发黑等现象。

2. 排查电机及电缆（外部负载）:

   • 断开电机: 将变频器输出端的U、V、W电缆与电机断开。
   • 空载测试: 将变频器设置为“无电机”模式或“参数自学习”模式，进行空载运行，如果故障代码消失，则问题大概率出在电机或电缆上。
   • 检查电机:
     • 用兆欧表（摇表）测量电机三相绕组对地的绝缘电阻，应大于几兆欧，否则说明电机绕组接地。
     • 测量三相绕组的直流电阻,是否平衡，不平衡可能意味着匝间短路。
   • 检查电缆: 检查电缆外观是否有破损、老化，接头是否牢固，同样可用兆欧表测量电缆芯线对屏蔽层（或大地）的绝缘电阻。

3. 排查变频器本体（内部）:

   • 如果空载测试仍然报故障（如OC或OH），则问题在变频器内部。
   • 检查驱动电路:
     • 测量IPM模块的上臂驱动电源（VCC）和下臂驱动电源（VEE/GND）电压是否正常（通常为15V左右，具体看手册）。
     • 检查IPM的故障输出引脚（FO/ALM）是否有信号输出。
     • 检查光耦是否正常。
   • 检查IPM模块:
     • 静态测试（断电后）:

       用万用表的二极管档,测量IPM模块每个IGBT的C-E、G-E、G-C之间的PN结特性，正常情况下，G-E之间应该是开路或高阻，C-E之间在未触发时应有二极管特性，如果短路或阻值异常，模块已损坏。

     • 动态测试（需要专业设备）: 在驱动电路正常的情况下，用示波器观察驱动波形是否正常、无毛刺。
   • 检查电流检测电路:
     • 检查采样电阻的阻值是否正常。
     • 检查霍尔传感器是否工作正常。
   • 检查散热系统:
     • 清理散热器上的灰尘。
     • 手动转动风扇,看是否顺畅，测量风扇供电电压是否正常。

最重要的建议： 当遇到IPM故障时，首先查阅对应品牌和型号的官方手册，手册中会提供该代码的精确定义、可能原因和详细的排查步骤，如果自己不具备专业的电子维修知识和工具，强烈建议联系变频器的原厂售后或专业的维修工程师进行处理，因为IPM模块的维修对技术要求较高，且存在一定风险。
