KLV-46V300A电源板故障如何检修？

这款电视属于早期的大背头液晶电视,其电源板设计相对经典，故障模式也比较有代表性，电源板是电视的“心脏”，一旦出问题，电视通常表现为完全无电、无任何反应。

电源板简介与常见故障现象

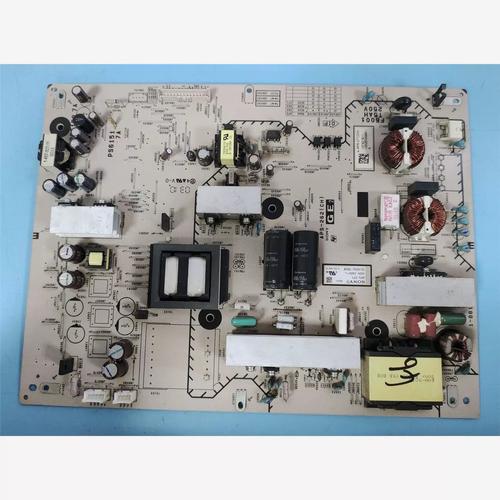

电源板型号： 这款电视的电源板型号通常是 LPL42A21A 或 LPL42A21B（不同批次可能略有差异，但电路设计大同小异），这是一个内置电源，开关部分和背光驱动部分集成在一块板上。

常见故障现象： 当电源板出现故障时，你可能会遇到以下一种或多种情况：

• 完全无电。 电视插上电源后，指示灯不亮，按遥控器或机身上的电源键，没有任何反应，电视机像“断电”了一样。
• 电源指示灯闪烁。 插上电后，电源指示灯（通常在电视机正面下方）会闪烁，但无法开机。
• 开机后瞬间黑屏。 按下电源键，能听到“嘀”的一声，屏幕可能闪一下光，然后立刻黑屏，指示灯也熄灭或闪烁，这通常是保护电路启动的迹象。
• 屏幕有图像，但非常暗，且亮度不可调。 这通常是背光驱动部分（Inverter，也叫高压板）故障，但也可能与电源板的背光供电输出有关。

核心故障点分析（由高到低概率）

根据维修经验,这款电源板的故障主要集中在以下几个区域：

PFC（功率因数校正）电路故障 - 最高发

这是这块电源板的“重灾区”，PFC电路的作用是提升电压稳定性，为后续电路提供约380V的直流电压，如果PFC电路不工作，整个电源将无法正常启动。

• 故障原因：

  • PFC控制芯片IC501（NCP1653APG）损坏。 这是最常见的“通病”。
  • MOS管Q501（STP8NB60L）被击穿短路。 MOS管是PFC电路的开关管，工作在高电压大电流下，极易损坏，它一旦击穿，通常会烧毁保险丝。
  • 驱动电阻R516（通常为0.22Ω/2W）开路或变值。 这个电阻是MOS管的源极电阻，用于电流检测，开路后MOS管将无法正常工作。
  • PFC电感L501性能不良或虚焊。
  • PFC部分的滤波电容C507、C508（通常是100μF/450V）失效或鼓包。 老化电容是电子产品的常见病。

• 如何初步判断：

  • 如果保险丝F501（通常为3.15A或4A）烧断，那基本可以断定PFC电路存在严重短路，重点检查MOS管Q501、IC501以及其周边的二极管是否击穿。
  • 如果保险丝完好,但测得PFC输出端的电容C507/C508两端电压远低于380V（可能只有300V左右），说明PFC电路没有工作，重点检查IC501及其外围电路。

主电源（+24V）输出电路故障

主电源负责为电视主板、背光驱动板等提供工作电压，其中最重要的输出是+24V。

• 故障原因：


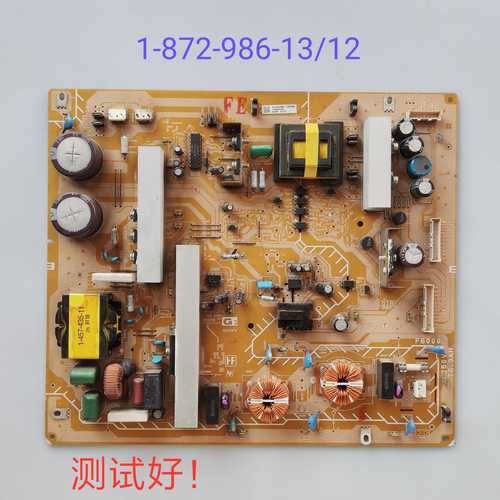

  （图片来源网络，侵删）
  • 主电源开关管Q401（通常为STP12NM60N）击穿短路。 这是另一个高发故障点，它击穿同样会烧毁保险丝。
  • 主电源控制芯片IC401（通常为NCP1397或类似型号）损坏或其外围电路异常。
  • +24V整流二极管D401（通常是肖特基二极管，如SB560）击穿。
  • +24V滤波电容C427、C428（通常是1000μF/35V）失效或鼓包。 这会导致+24V电压不稳或纹波过大，引起图像闪烁、花屏或自动关机。

• 如何初步判断：

  • 测量+24V输出端电压是否正常，如果电压为0V或远低于24V，则可能是主电源未启动或负载短路。
  • 24V电压不稳定,忽高忽低，且伴有图像闪烁，要重点检查+24V的滤波电容。

待机电源（+5VSB）电路故障

待机电源是整个电源板的“大脑”，只要插上电，它就应该工作，提供+5V的待机电压，点亮电源指示灯，并等待开机指令。

• 故障原因：

  • 待机控制芯片IC901（通常为TNY277或类似型号）损坏。
  • 待机开关管Q901（通常为2N7002或MOS管）损坏。
  • +5VSB整流滤波电路异常。 如D901、C904等。
  • 待机控制电路问题。 如光耦IC902（PC817）损坏，导致无法从主电源切换到待机电源。

• 如何初步判断：

  • 这是最容易测量的部分,插上电后，用万用表测量+5VSB输出端（通常标记为 +5V 或 +5V_STB）是否有稳定的+5V电压。
  • 如果电源指示灯不亮，而+5V电压正常，则可能是面板到主板的连接线问题或主板问题。
  • 如果+5V电压为0V，则问题出在待机电源电路。

背光驱动（Inverter）电路故障

虽然背光驱动部分也集成在电源板上,但故障现象比较特殊。

• 故障原因：

  • 背光驱动控制芯片IC601（通常为OZ9925A或OZ9926AA）损坏。
  • 背光MOS管（如Q601, Q602）击穿。
  • 升压变压器T601、T602损坏。
  • 背光供电保险丝（通常是F601，1A或2A）烧断。
  • 高压输出电容（C6xx系列）失效。

• 如何初步判断：

  • 开机后屏幕全黑，但仔细看在黑暗环境下能看到非常暗的图像。 这就是典型的背光不亮故障。
  • 测量背光驱动部分的供电输入（通常是+12V或+24V）是否正常。
  • 测量背光驱动控制芯片的供电脚（如 VCC）和使能脚（如 EN）电压是否正常。
  • 观察升压变压器是否有异响或打火痕迹。

检修思路与步骤

安全第一！ 检修电源板前，务必将电源板从电视上拆下，并在输入端串联一个60W/220V的白炽灯泡作为假负载，这样可以防止因短路再次烧毁元件，同时灯泡的亮度能直观反映电源板的工作状态（灯泡微亮或闪烁说明有短路，灯泡不亮说明电源未启动）。

1. 外观检查：

   • 查看保险丝F501是否烧断发黑,如果烧断，说明存在严重短路。
   • 检查所有电容,特别是大电解电容，是否有鼓包、漏液或“冒顶”现象。
   • 检查MOS管、IC等芯片是否有明显的烧灼痕迹或裂纹。

2. 测量待机电压（+5VSB）：

   • 这是第一步,也是最关键的一步，5V正常，说明电源板的初级部分（市电输入、待机电路）基本正常，问题可能在主电源或负载。
   • 5V为0V,则问题锁定在待机电源电路。

3. 判断短路故障：

   • 如果保险丝烧断,用万用表二极管档测量PFC开关管Q501、主电源开关管Q401是否击穿（测D-S或C-E之间的电阻，正常时应为无穷大或一个较大的阻值，若为0或很小则已击穿）。
   • 更换击穿的开关管后,不要急于通电，必须检查其驱动电阻、控制芯片等是否连带损坏。

4. 分段检修：

   • PFC电路不工作： 检查IC501的供电、VCC、COMP、CS等引脚电压是否正常，参考 datasheet，检查其外围的电阻、电容是否开路或变值。
   • 主电源不工作： 检查IC401的供电、FB（反馈）、EN（使能）等引脚，检查+24V整流二极管和滤波电容，重点排查负载是否短路（可以断开+24V输出端的所有负载，再测电压是否恢复正常）。
   • 背光不亮： 测量背光控制芯片的供电和使能信号，检查升压变压器和MOS管。

维修建议与注意事项

1. 电容是重点： 对于这种老机器，建议将所有大容量的电解电容（特别是PFC和主电源滤波电容）全部更换成同规格或耐压更高的新品，这是最有效、性价比最高的“治本”方法。
2. 更换同型号元件： 更换MOS管、IC、二极管等关键元件时，务必使用原型号或参数完全兼容的替代品，功率MOS管的耐压、电流和内阻都很关键。
3. 虚焊问题： 对于这种老机器，检查电源板背面的大电流焊点，如MOS管、变压器、电容的引脚是否存在虚焊，用烙铁重新加焊一遍，往往能解决一些疑难杂症。
4. 寻求专业帮助： 如果您没有电子维修基础和工具，强烈建议不要自行拆修，电源板内部存在高压，即使断电后滤波电容中仍储存有大量电荷，非常危险，可以寻找专业的电视维修师傅进行检修。

索尼 KLV-46V300A的电源板故障，PFC电路（IC501、Q501、R516）和主电源电路（Q401）是最高发的区域，检修时，从待机电压入手，用假负载法安全排查，重点检查保险丝、电容和开关管，成功率会很高。
