la76810a彩色时有时无故障何因？

LA76810A是早期彩电中非常经典的一款单片机芯信号处理芯片,它集成了中频、视频解码、行场扫描小信号处理等多种功能，彩色时有时无是它的一个典型“通病”，故障点相对集中。

核心原因分析

彩色时有时无,本质上是色度通道（Chroma Pathway）的信号不稳定或中断，对于LA76810A来说，主要有以下几个方面的原因：

1. 关键供电电压不稳或虚焊（最常见原因）
2. 色度带通滤波器或相关电容性能不良
3. 晶振（X101）及其外围电路问题
4. LA76810A芯片本身性能变差或虚焊

下面我们按照从简到繁、从外到内的顺序进行排查。

详细排查步骤

在进行任何检修前,请务必先断开电源，并对大容量电容（如C510）进行放电，确保人身安全！

第一步：目测与初步检查

1. 观察显像管管颈：开机观察，当彩色消失时，画面是否变成黑白？如果是，则证明亮度通道和行场扫描基本正常，问题确实出在色度通道，如果画面同时出现扭曲或不同步，则可能问题更复杂。
2. 检查电路板：仔细观察主板，特别是LA76810A芯片周围、晶振、以及色度相关的元件，看是否有明显的：
   • 电容鼓包、漏液：这是电解电容失效的典型特征。
   • 电阻烧黑、炸裂。
   • 元件引脚有虚焊的痕迹（如焊锡光泽不一、有裂纹）。

第二步：测量关键供电电压（重中之重）

LA76810A的工作电压是其稳定工作的基础,彩色通道对供电的稳定性要求尤其高。

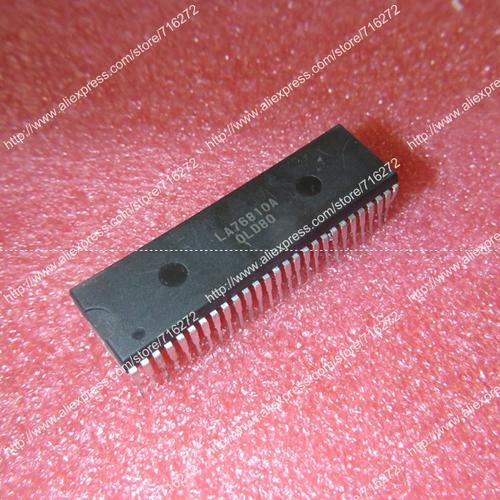

1. 找到LA76810A芯片：它通常是一个52脚或56脚的双列直插式IC。
2. 测量供电引脚：
   • +8V供电：通常在 (3)脚 或 (52)脚（具体请参考对应图纸），这是芯片的主电源。
   • +5V供电：通常在 (5)脚 或 (6)脚，这是芯片的数字逻辑电源。
   • +9V或+12V视放供电：这个电压不直接给LA76810A，但供给末级视放矩阵电路（如Q851, Q852, Q853），如果此电压不稳，也会导致彩色异常，通常在 (50)脚（色度信号输出）附近可以找到这个电压的测试点。

测量方法：

• 使用万用表的直流电压档。
• 在彩色正常和彩色消失两种状态下，分别测量上述电压。
• 重点观察电压是否跳动，如果电压在正常值附近（如+8V）上下波动，或者瞬间跌落，说明供电电路有问题。
• 如果某个引脚电压时有时无，或电压值偏低， 那么极有可能是该引脚的供电滤波电容失效或虚焊。

常见故障点：

• 与+8V和+5V相关的滤波电容（例如C501, C502, C503, C504等）容量减小或失效，导致电源纹波增大，色度处理不稳定。
• 供电线路上的电感（如L501, L502）虚焊。

第三步：检查晶振及其外围电路

晶振产生色副载波,是色度解码的“时钟源”，如果晶振工作不稳定，色度信号就无法正确解调，导致彩色时有时无，甚至无彩色。

1. 找到晶振：通常在LA76810A附近，标记为“X101”或“4.43MHz”。
2. 测量晶振两端电压：
   • 正常工作时,晶振两端的电压应该略有差异，一端可能为1.5V左右，另一端为2.5V左右（具体电压因机型而异，但必须存在且稳定）。
   • 在彩色正常和消失时，分别测量这两个电压，如果发现电压波动或消失，说明晶振停振或激励不足。
3. 并联测试法：
   • 找一个完好的、同型号（4.43MHz）的晶振。
   • 在路并联在原晶振两端（注意安全，防止短路）。
   • 如果彩色恢复正常或变得稳定,则证明原晶振损坏。

常见故障点：

• 晶振X101本身性能不良或老化。
• 与晶振相连的两个电容（如C213, C214）漏电或容量失效，导致晶振负载特性变差。

第四步：检查色度带通滤波器

色度信号在进入LA76810A的(13)脚之前，会经过一个带通滤波器，用来分离出色度信号并滤除亮度信号，这个滤波器由几个电感和电容组成，如果其中的电容漏电或性能不良，就会导致色度信号时断时续。

1. 找到相关元件：通常在预中放管之后，LA76810A的(13)脚之前，可能包含电感（如L201, L202）和电容（如C201, C202, C203等）。
2. 检查电容：
   • 用万用表的电阻档或电容档在线测量这些电容。
   • 重点检查是否有轻微漏电现象，用电阻档测量时，好的电容应该是无穷大（或阻值很大且稳定），如果发现阻值在几十kΩ到几百kΩ之间摆动，说明该电容漏电。
   • 也可以采用代换法，将可疑的电容焊下，用同容量的好电容代换。

第五步：检查LA76810A芯片本身

如果以上所有步骤都检查过,问题依旧，那么就需要考虑芯片本身了。

1. 检查虚焊：
   • LA76810A引脚多,工作时温度较高，容易出现虚焊。
   • 使用放大镜仔细观察芯片所有引脚的焊点，看是否有裂纹。
   • 可以使用热风枪或电烙铁，对芯片引脚统一补焊一遍（注意温度控制，避免损坏芯片），这是维修此类老电视的常用且有效的手段。
2. 芯片性能变差：
   • 芯片内部电路老化,对色度信号的处理能力下降，导致在信号波动或温度变化时彩色时有时无。
   • 这种情况没有太好的检测方法,属于最终判断，当所有外围元件都确认无误后，如果故障依旧，那么更换LA76810A芯片是唯一的解决办法。

总结与维修思路

给您的建议：

1. 从最简单的开始：先进行目测，再重点测量关键供电电压，这是最容易发现问题的步骤，也是最常见的故障点。
2. 善用代换法：对于晶振和可疑的小电容，代换法是最直接、最有效的判断方法。
3. 不要轻易换芯片：LA76810A芯片本身故障的概率相对较低，且价格不菲，在动手更换之前，务必把外围电路检查透彻，特别是补焊这一步，能解决很多疑难杂症。
4. 准备图纸：如果能找到对应机型的电路图，会让您的工作事半功倍，可以快速定位到供电、晶振、色度通道的具体元件。

希望这份详细的指南能帮助您顺利解决问题！祝您维修成功！
