TCL L40E9FBD电源板故障怎么修？

对于任何电子产品的维修,安全永远是第一位的，电源板工作在高压、大电流状态下，内部电容即使在断电后仍可能储存有致命的电荷，如果您不具备专业的电子维修知识和工具，强烈建议您联系专业的维修人员或直接更换电源板。

第一步：确认故障现象

电源板故障通常会导致一些非常明确的现象,请先确认您的电视具体出现了以下哪种或哪些情况：

1. 完全无电（最常见）：

   • 电视插上电源后,指示灯不亮，按遥控器或机身键没有任何反应，像一块“砖头”。
   • 此时通常能听到内部没有任何声音（如风扇转动声或轻微的“滋滋”声）。

2. 指示灯亮，但无法开机：

   电视待机指示灯亮（通常是红色或黄色），但按遥控器或电源键后，指示灯闪烁几下或颜色变化，然后屏幕无任何显示，无背光，无声音。


   （图片来源网络，侵删）

3. 反复自动开关机：

   电视开机后,过几秒或几十秒自动关机，然后又自动开机，如此循环。

4. 屏幕有图像但闪烁或扭曲，并伴有“滋滋”声：

   这种情况有时也与电源板供电不稳定有关。


   （图片来源网络，侵删）

5. 屏幕图像正常，但声音异常或缺失：

   这可能是电源板为音频板或主板供电的某个电压（如12V或5V）异常导致。

最典型、最直接的故障就是第一种：完全无电。

第二步：初步自查（安全操作！）

在拆机之前,做一些简单的检查可以避免不必要的麻烦。

1. 检查电源线和插座： 换一个确定正常的插座插上，或者换一根确定正常的电源线，这是最简单的排除法。
2. 检查遥控器/按键： 确保不是遥控器没电或按键失灵，可以尝试直接按电视机身上的物理电源键。

如果以上检查无效,那么故障很可能就在电视机内部了。

第三步：拆机与电源板外观检查（高风险操作！）

警告：操作前请务必断开电源线，并等待至少10-15分钟，让电源板上的大电容自行放电，如果条件允许，使用带绝缘柄的螺丝刀或万用表电容档，对大电容两端进行短路放电，确保安全。

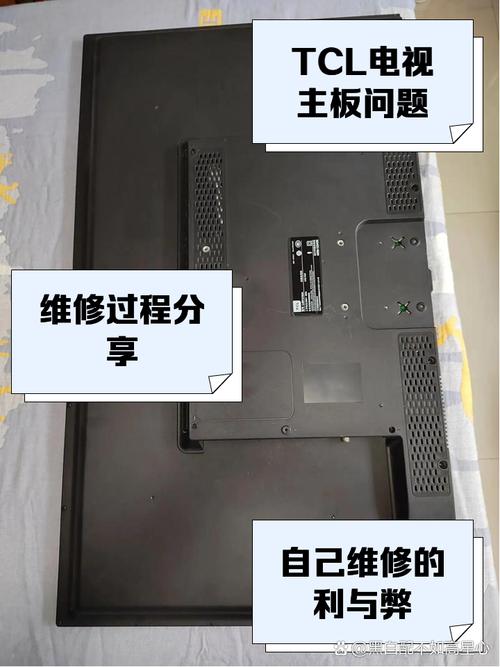

1. 拆开电视后盖： 准备好合适的螺丝刀，小心地拆下电视机的后壳，注意，部分电视的边框可能还有隐藏的卡扣，要轻柔操作。

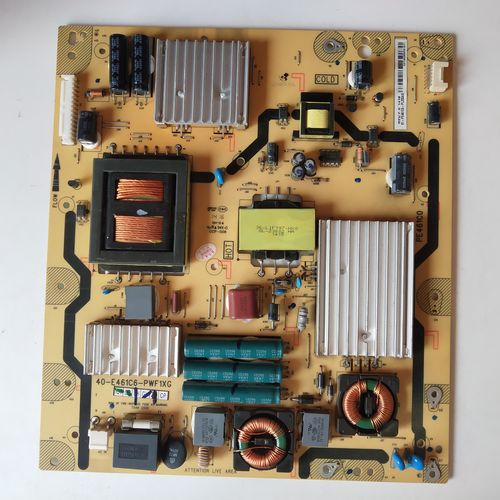

2. 定位电源板： 在电视机内部，电源板通常位于靠近电源线插口的位置，体积较大，上面有多个散热片、变压器、电容和排线接口。
3. 仔细观察电源板：
   • 烧毁的元件： 仔细看是否有元件烧焦、发黑，特别是电容（顶部鼓包、漏液是典型故障）、电阻、IC芯片等。
   • 保险丝： 找到电源板上的保险丝（通常是一个小玻璃管或黑色方块），如果保险丝丝熔断了（中间发黑或断裂），这通常是电路存在严重短路（如主开关管击穿）的标志。保险丝熔断后，绝对不能直接更换新的保险丝就通电！ 必须先找到并修复短路故障，否则会再次烧毁，甚至造成更严重的损坏。
   • 电容： 检查所有电解电容，看是否有鼓包、顶部“防爆口”鼓起、漏液或引脚锈蚀的现象，电源板上的电容老化是导致故障的最常见原因之一。
   • 虚焊点： 仔细检查电源板上的焊点，特别是大功率元件（如变压器、开关管、IC）的引脚，看是否有焊锡开裂、发黑的现象，虚焊可能导致接触不良，引起各种奇怪故障。

第四步：常见故障点分析（针对 TCL L40E9FBD）

这款电视的电源板通常使用通用的方案,常见的故障点主要集中在以下几个方面：

PFC（功率因数校正）电路故障

• 现象： 保险丝熔断，PFC大电容（通常是两个450V左右的大电容）两端电压为0V或异常。
• 原因：
  • 主开关管击穿： 这是最常见的原因，开关管（通常是大功率MOS管，型号如K2655, 2SK3688等）短路，导致保险丝熔断。
  • PFC控制IC损坏： 如ICE2HS01G等芯片损坏，导致驱动异常，烧毁开关管。
  • PFC大电容损坏： 鼓包或失效。
• 维修： 更换损坏的开关管、控制IC和损坏的电容，要检查与这些元件相关的电阻（如限流电阻、取样电阻）是否也一并烧毁。

副电源（5V STB待机电源）故障

• 现象： 电视完全无反应，但主保险丝完好。
• 原因：
  • 副电源变压器损坏。
  • 副电源控制IC或开关管损坏。
  • 待机电压输出端（通常是5V）对地短路，导致副电源无法启动。
• 维修： 重点检查副电源部分的IC、开关管和输出端的整流二极管、滤波电容，用万用表测量5V输出端对地电阻，如果阻值很小（接近0Ω），则说明存在短路。

驱动电路或反馈电路故障

• 现象： 保险丝完好，但大电容两端没有300V左右的直流电压。
• 原因：
  • 启动电阻开路： 提供开关管初始启动电流的电阻（通常是几MΩ的大电阻）烧断。
  • 光耦损坏： 用于稳压反馈的光耦失效，导致开关电路不工作。
  • 稳压控制IC（如TL431）损坏。
• 维修： 测量启动电阻的阻值是否正常，检查光耦和TL431的工作状态。

第五步：维修方案

根据您的技术水平和条件,有以下几种选择：

自行维修（仅推荐有经验的电子维修人员）

1. 准备工具： 万用表（必备）、电烙铁、焊锡、松香、吸锡器、热风枪（拆IC用）、替换元件。
2. 步骤：
   • 安全放电。
   • 测量： 用万用表二极管档测量主开关管是否击穿（D-S间电阻应为0），测量保险丝是否通。
   • 排查： 根据测量结果，找到损坏的元件，如果开关管击穿，需要继续检查PFC控制IC、启动电阻等。
   • 更换： 将所有损坏的元件一一更换。注意： 更换MOS管、IC等元件时，要确保型号正确或参数兼容，更换电容时，要注意耐压值和容量值。
   • 通电测试： 更换完所有可疑元件后，不要立即装回电视，可以将电源板从电视上拆下，接上一个假负载（如一个汽车灯泡，用于模拟主电源负载），然后通电测试各路输出电压是否正常，如果正常，再装回电视测试。

寻求专业维修

如果您没有维修经验,这是最稳妥的选择，您可以：

1. 拍下电源板的照片,特别是带有型号标签的一面。
2. 在网上搜索“TCL L40E9FBD 电源板 维修”或“电源板 型号 维修”，找到本地的维修店，将照片发给他们咨询。
3. 维修师傅通常会收取一定的检测费和维修费。

直接更换电源板（最简单、最推荐普通用户）

这是目前最流行、最省心的方法，尤其对于不擅长维修的用户。

1. 找到电源板型号： 在电源板上找到标签，上面会有型号，LSP402-2AA2 或 LSP402-2AB2 等。请务必准确记录型号。
2. 购买新电源板：
   • 在淘宝、京东等电商平台搜索这个完整的型号。
   • 也可以搜索电视型号 TCL L40E9FBD + 电源板。
   • 注意： 购买时一定要确认型号完全一致，或者卖家明确表示适用于您的电视型号，价格通常在100-200元人民币之间。
3. 更换：
   • 断电并放电后,拆下旧电源板，记住所有排线的连接位置，最好拍照留念。
   • 将新电源板安装到位,按照照片将所有排线插回原来的位置。
   • 装回后盖,通电测试。

对于 TCL L40E9FBD 的电源板故障：

• 现象为完全无电： 优先考虑 PFC电路故障（保险丝熔断）或 副电源故障。
• 维修优先级：
  1. 更换电源板：最简单，成功率最高，适合所有人。
  2. 找专业维修：次选，省心但可能花费较多。
  3. 自行维修：成本最低，但风险高，需要专业知识和技能。

希望这份详细的指南能帮助您解决问题！
