康佳P29SK077为何自动关机？

核心原因分析

自动关机,特别是过一会才关机，最核心的两个可能性是：

1. 电源电路问题：这是最常见的原因，电视在正常工作时，某个元器件（如电容、行输出变压器等）发热，导致其性能下降或短路，触发了电源的保护电路，从而自动关机，关机后元器件冷却，又可以重新开机，形成循环。
2. 行扫描电路问题：行扫描电路负责为显像管提供高压、低压和扫描信号，如果行输出变压器（高压包）、行管、逆程电容等元器件存在软故障（即热稳定性差），在工作一段时间后性能恶化，导致过流或过压保护，电源也会自动切断。

详细排查与维修步骤

第一步：用户自查（安全、简单）

在进行任何拆机检查之前,请先确认以下几点：

1. 观察规律：

   • 开机多久关机？ 是刚开机就关，还是看半小时后关？还是时间不固定？这能帮助判断是“冷态”故障还是“热态”故障。
   • 关机时有什么现象？ 是“啪”的一声直接黑屏（电源切断），还是屏幕先闪烁、图像扭曲然后黑屏？黑屏后电源指示灯是否还亮？
   • 有无异味或异响？ 关机时或开机后，有没有听到“吱吱”的叫声，或者闻到烧焦的塑料、电子元件的味道？

2. 检查外部环境：

   • 通风是否良好？ 电视周围是否被杂物堵住，散热不良？过热是导致元器件软故障的常见诱因。
   • 电源插座是否稳定？ 换一个插座试试，排除电压不稳或插座接触不良的问题。

3. 尝试“拍打法”：


   （图片来源网络，侵删）

   在电视正常工作或即将要关机时,轻轻拍打电视机的后壳和侧壳，如果拍打后图像恢复或出现闪烁，说明可能是某个接插件接触不良或某个虚焊点，这个方法可以初步判断故障类型。

第二步：专业拆机检查（需要一定电子基础和工具）

如果自查无法解决问题,就需要打开电视机后盖进行检查。⚠️ 重要安全警告： CRT电视内部有高压，即使拔掉电源，显像管高压阳极上仍可能存有高压，非专业人员请勿触碰！操作时务必断电，并对高压进行放电。

所需工具：螺丝刀、万用表、电烙铁、吸锡器、酒精、松香等。

检查顺序：

外观检查（目测法）

• 打开机器后,仔细观察电路板，特别是电源板和主板（扫描板）。
• 寻找烧毁痕迹：看有没有元器件烧黑、炸裂，PCB板上有没有烧焦的变色点。
• 检查电容：这是最容易出问题的元件，找到电源部分和行输出部分的所有电解电容，看它们有没有“鼓包”（顶部不平）、“漏液”（油状物溢出）或“炸开”的现象。这是首要检查点！

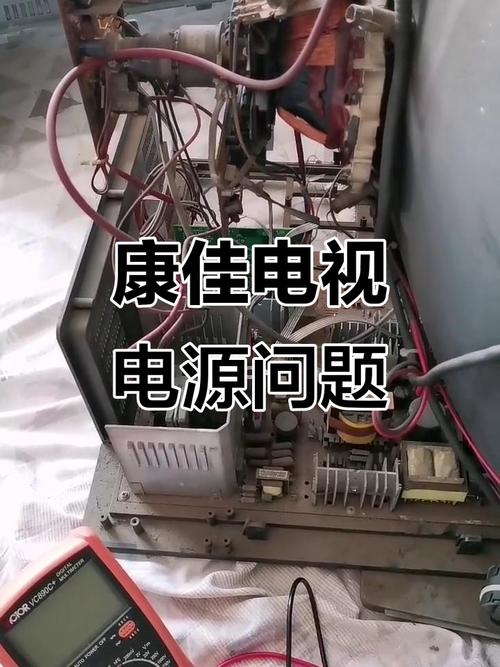

电源电路检查 电源电路是自动关机的“第一嫌疑人”。

• 测量关键电压：

  • 找到电源板,找到主电压输出端（通常是+B，对于29寸CRT电视，一般在+115V到+135V之间，具体看图纸）。
  • 冷态测量：断电后，用万用表电阻档测量+B端对地是否有短路，如果短路，说明后级电路（主要是行输出部分）有故障。
  • 热态测量：开机后，用万用表电压档监测+B电压，观察电压是否稳定，如果在电视自动关机前，电压开始下降、波动，然后突然归零，基本可以确定是电源本身的问题。

• 重点检查电源电容：

  电源输入端的滤波电容（通常是几个大容量的电解电容，如470μF/400V）和输出端的滤波电容（如220μF/160V）是重点，即使外观没鼓包，也可能因老化导致容量下降，内阻增大，带载能力下降，导致热保护，建议直接更换同规格的新电容。

• 检查电源开关管和脉宽控制芯片：

  • 如果电源电容没问题,检查开关管（通常是TO-220或TO-3P封装的三极管）是否被击穿，检查其周边电阻是否变值。
  • 检查电源脉宽控制芯片（如UC3842, KA3842等）及其外围电路。

行扫描电路检查 如果电源电压正常，但依然自动关机，那么问题很可能出在行扫描电路。

• 检查行输出变压器（高压包）：

  这是行电路的“重灾区”，高压包本身是一个整体，内部绕组短路或打火是无法从外观直接看出的，但可以检查其引脚是否虚焊、有无烧痕，有时高压包打火会产生“吱吱”声，并伴有臭氧味，如果怀疑高压包，可以考虑更换。

• 检查行输出管：

  行管是行电路的“心脏”，工作在高电压、大电流状态下，非常容易损坏，用万用表测量其三个电极之间是否短路或漏电，同时检查行管周边的电阻（如限流电阻、基极电阻）是否烧毁。

• 检查行逆程电容和S校正电容：

  这些电容如果失效或容量变化,会导致行电流异常，触发保护，检查它们是否鼓包或漏液，可以用同容量新电容代换试验。

• 检查行推动电路：

  检查行推动管、推动变压器以及相关电阻，如果推动不足，会导致行管工作在放大区而烧毁，或者工作异常。

保护电路检查 现代电视都有完善的保护电路，如果保护电路本身误动作，也会导致自动关机。

• 检查过压保护：通常是+B电压过高时，由稳压二极管或可控硅触发保护。
• 检查过流保护：通常是行电流过大时，通过检测电阻上的电压来触发保护。
• 检查束电流保护/ABL电路：如果显像管阴极电流过大，ABL电路会动作，保护显像管和电路。
• 检查这些保护电路的取样电阻、二极管、可控硅等元件是否性能不良或参数漂移。

总结与维修建议

对于康佳P29SK077的自动关机故障,可以按照以下概率顺序进行排查：

1. 最高概率：电源滤波电容老化，这是最常见、成本最低、也最容易修复的故障，直接更换电源部分的所有大容量电解电容，能解决大部分问题。
2. 次高概率：行输出变压器（高压包）故障，尤其是使用年限较长的机器，高压包打火或内部短路是常见病，更换高压包成本稍高，但也是标准维修项目。
3. 中等概率：行输出管及周边电路故障，检查行管是否击穿，以及推动电路是否正常。
4. 较低概率：虚焊或接插件接触不良，通过“拍打法”可以初步判断，对可疑焊点进行补焊。
5. 最低概率：保护电路误动作或小元件故障，需要更深入的经验和图纸来分析。

给您的建议：

• 如果您有电子维修基础,可以按照上述步骤，从检查电容开始，逐步排查。
• 如果您没有经验,强烈建议联系专业的电视机维修师傅，CRT电视内部结构复杂，带高压，自行修理有安全风险，而且如果没有经验，很容易误判，小问题修成大问题。

希望这些信息能帮助您定位和解决故障！
