王牌32F220液晶电视电源故障怎么办？

32F220是一款比较经典的入门级小尺寸液晶电视,其电源板设计相对成熟，常见的故障点也比较集中，下面我将从故障现象、常见原因、检修步骤和维修方案四个方面为您进行详细说明。

常见故障现象

电源故障通常表现为以下几种情况：

1. 完全不通电（最常见）

   • 现象：电视插上电源后，指示灯不亮，按遥控器或机身上的电源键没有任何反应，机器像“死”了一样。
   • 原因：通常是电源板初级电路（高压侧）故障，导致整个电视无法启动。

2. 指示灯亮，但无法开机

   • 现象：电视插上电源后，待机指示灯亮（红色或蓝色），但按遥控器或电源键后，指示灯闪烁一下或变色，然后又回到待机状态，屏幕始终黑屏。
   • 原因：通常是电源板次级电路（低压侧）或负载电路（如主板、背光板）短路，导致电源进入保护状态。

3. 开机后“吱吱”响，然后保护关机


   （图片来源网络，侵删）
   • 现象：按下电源键后，能听到电源板发出“吱吱”的尖叫声，但屏幕不亮，几秒后自动关机。
   • 原因：这通常是电源板负载过重或自身元件损坏，导致开关电源工作频率降低，发出报警声，随后保护。

4. 屡损保险管

   • 现象：更换新的保险管后，一通电保险管立刻熔断。
   • 原因：说明电源板存在严重短路，通常在整流桥、PFC（功率因数校正）电路、或主开关管（MOSFET）等高压部分。

主要故障原因分析

电源板本身故障（最常见）

这块电视的电源板通常是一个独立的组件,型号可能包含L42H-JS1E-CA或类似标识，其内部电路主要分为两部分：

A. 高压侧（初级）电路 - 负责AC-DC转换

• AC输入及抗干扰电路：保险管、压敏电阻、共模电感、X电容、Y电容等。
  • 保险管熔断：是判断高压侧有无严重短路的第一步，如果熔断，通常意味着后面有元件击穿。
• 整流滤波电路：桥式整流堆和高压大电解电容（通常400V左右）。
  • 桥堆击穿：会导致保险管熔断。
  • 主滤波电容鼓包、失容：会导致电压不稳，引发各种疑难杂症，如屏幕闪烁、图像扭曲，甚至无法开机。
• PFC（功率因数校正）电路：由PFC开关管（MOSFET）、PFC电感、PFC控制IC（如NCP1394/NCP1653等）和PFC输出滤波电容（约380-400V）组成。
  • PFC开关管击穿：这是最高发的故障点之一，击穿后会导致保险管熔断，有时会连带烧毁PFC驱动电阻和IC。
• 主电源（DC-DC）电路：由主开关管（MOSFET）、开关变压器、PWM控制器（如LD7552B、NCP1397等）和光耦（PC817）组成。
  • 主开关管击穿：同样是最高发的故障点，击穿后同样会导致保险管熔断，并可能烧毁限流电阻、PWM控制器等。
  • PWM控制器损坏：导致无电压输出。
  • 光耦损坏：导致反馈回路异常，电源无法正常启动或进入保护。

B. 低压侧（次级）电路 - 负责输出各种低压直流电

• +5V Standby (5VSTB) 电路：用于待机供电，给主板CPU和指示灯供电，如果此路无输出，会导致指示灯不亮。
• +24V 或 +12V 电路：用于给主板和背光板（Inverter Board，如果电视是CCFL背光）供电，如果此路无输出或过低，会导致指示灯亮但无法开机（黑屏）。
• +5V/3.3V/1.8V 等逻辑电压：由主板上的DC-DC降压模块产生，但电源板需要提供稳定的+12V或+24V输入。

负载电路故障导致电源保护

• 主板短路：主板上的DC-DC模块或CPU、内存等芯片短路，会导致电源板+12V/+24V输出电流过大，电源启动后立即进入保护。
• 背光板（Inverter Board）短路：如果电视是CCFL背光，背光板上高压逆变器短路，同样会拉低电源板的+24V输出，导致电源保护，对于LED背光，则是LED灯条或背光驱动板短路。

检修步骤（安全第一！）

警告： 液晶电视电源板带有高压，即使在断电后，大电容中仍储存有致命电荷，非专业人员请勿自行维修，以免发生触电危险或造成二次损坏，如果一定要尝试，请务必在专业指导下进行，并做好放电准备。

第一步：目测和闻味

1. 打开电视后盖,找到电源板。
2. 仔细观察电源板上的元件,看是否有明显烧黑、炸裂、鼓包的元件，特别是电容、MOSFET、电阻。
3. 闻一下是否有焦糊味，这可以帮助快速定位发热点。

第二步：测保险管

1. 断开电源,用万用表的二极管档或电阻档测量保险管。
2. 通路：说明高压侧没有严重短路故障，可以继续测量。
3. 断路：说明高压侧有短路元件。此时绝对不能直接通电！

第三步：排查短路点（针对保险管熔断的情况）

1. 测量桥堆：用二极管档测量桥堆的交流输入端和直流输出端之间是否短路。
2. 测量PFC开关管和主开关管：这是两个最常见的“罪魁祸首”，用二极管档测量它们的D极（漏极）和S极（源极）之间是否短路，如果短路，说明管子已击穿。
3. 测量PFC输出电容：测量其对地是否短路。

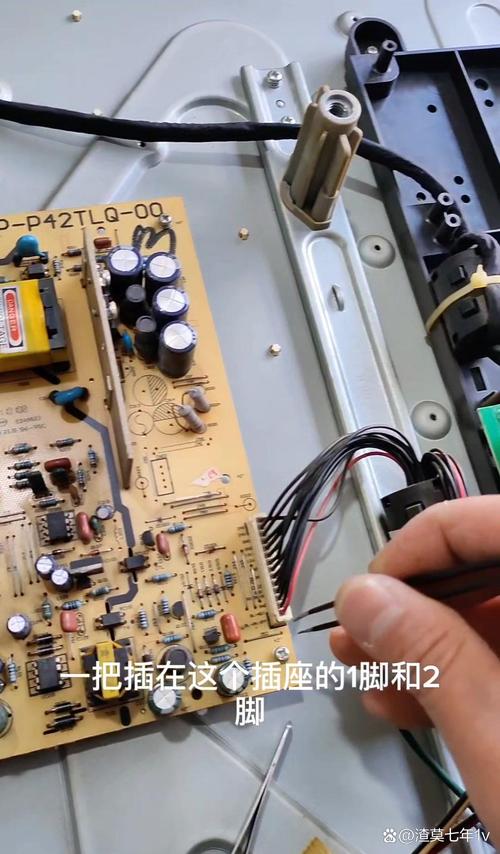

第四步：假负载测试（针对保险管完好但无输出的情况）

1. 断开负载：从电源板上拔掉连接到主板和背光板的排线，只保留AC电源输入线和电源板本身。
2. 制作假负载：用一个大功率水泥电阻（5W/10Ω-20Ω）或汽车灯泡（如21W/12V），接在电源板的+24V（或+12V）和COM（地）输出端。
3. 通电测试：
   • 如果保险管再次熔断,说明电源板自身仍有短路，需重点检查主开关管和PFC电路。
   • 如果假负载能正常工作（电阻发热），说明电源板是好的，问题出在负载上（主板或背光板）。
   • 如果假负载接上后,电压仍很低或为零，说明电源板次级或反馈电路有问题。

第五步：逐一排查

• 如果确定是电源板问题,根据目测和测量结果，更换损坏的元件，常见更换件包括：保险管、主滤波电容、PFC开关管、主开关管、PFC驱动电阻、PWM控制器、光耦等。
• 如果确定是负载问题,需要进一步排查是主板还是背光板短路，可以分别接上主板和背光板进行测试，判断故障源。

维修方案

1. 寻求专业维修（强烈推荐）

   这是最安全、最可靠的方式，维修师傅有专业的工具和经验，能快速定位故障并修复，维修费用通常在100-200元人民币左右，具体看损坏的元件。

2. 自行购买电源板更换

   • 对于32F220这样的型号,电源板是通用件，非常容易购买，在淘宝、京东等电商平台搜索电视型号或电源板型号（如L42H-JS1E-CA）即可找到。
   • 优点：更换简单，像插积木一样，将新电源板的排线对应插回即可，成功率极高，能解决90%以上的电源问题。
   • 缺点：成本稍高，一个全新的电源板大约在80-150元。
   • 操作：只需断开电源，拔下所有排线，拧下几颗固定螺丝，换上新板子即可，适合完全没有电子基础的普通用户。

3. 自行维修（需要一定电子技术）

   • 如果您有电子维修基础,可以尝试自己更换损坏的元件，成本最低，只需花费几元到几十元的元件费。
   • 关键点：
     • 更换开关管（MOSFET）时，一定要检查栅极电阻是否开路。
     • 更换电容时,一定要选择耐压和温度等级相同或更高的优质品（如105℃耐温）。
     • 更换PWM控制器或PFC IC时，最好同时检查其周边的反馈电阻、稳压二极管等易损件。

对于王牌32F220电视的电源故障：

• 最常见的原因是电源板上的PFC开关管或主开关管击穿。
• 最简单的解决方法是直接更换一块全新的电源板，成本低，操作简单，一劳永逸。
• 最经济的解决方法是找专业师傅维修或自己动手更换损坏元件，但这需要一定的技术能力。

希望这份详细的指南能帮助到您！
