37LG31RC-TA电源板故障如何检修？

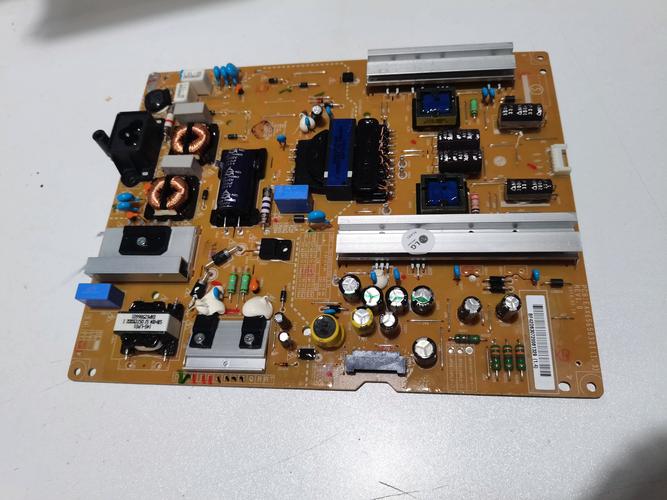

这款电视是LG早期的LED电视，其电源板型号通常为 EAX61904001 或 EAX61904002 (这两个型号非常相似，可以互换)，这是一款比较经典的 二合一电源板，它将主电源（P-SUB） 和背光驱动（LED） 集成在一块板上。

电源板常见故障现象

根据维修经验,这块电源板通常会导致以下几种典型故障：

1. 完全不开机（最常见）

   • 现象：指示灯不亮，按遥控器或本机按键无任何反应，电视处于“死亡”状态。
   • 可能原因：主电源部分（P-SUB）完全损坏，无法产生+5V、+12V、+24V等系统所需电压。

2. 指示灯亮，但屏幕不亮（黑屏）

   • 现象：电视待机指示灯亮（通常是红色或白色），按遥控器或本机按键后，指示灯颜色可能变化（如变为蓝色），但屏幕一片漆黑,没有任何图像。
   • 可能原因：
     • 背光驱动（LED）部分故障：这是最常见的原因，电源板能点亮主板,但无法点亮LED灯条。
     • 主板故障：主板无法发出开机指令给电源板,或本身损坏。
     • 逻辑板故障：逻辑板损坏导致无法驱动屏幕显示图像。

3. 屏幕闪烁，或亮一下就灭


   （图片来源网络，侵删）
   • 现象：开机后屏幕能短暂亮起，然后立即黑屏，或者屏幕持续闪烁，并可能伴有“吱吱”的异响。
   • 可能原因：
     • 背光驱动部分过流保护：通常是灯条短路、背光驱动IC或其周边元件损坏,导致保护电路启动。
     • 主电源电压不稳：主电源部分元件性能下降，导致电压波动过大,触发保护。

4. 有图像，但画面异常

   • 现象：屏幕能亮，但图像上出现竖线、横线、色块、花屏等干扰。
   • 可能原因：这种情况较少由电源板引起，更多是逻辑板或主板故障，但如果主电源滤波不良,也可能对信号造成干扰。

故障诊断与维修思路

在动手维修前，请务必注意安全！电源板有大电容，即使断电后也可能存有高压，建议使用隔离变压器进行操作,并佩戴绝缘手套。

第一步：区分故障源头

在怀疑电源板之前,首先要判断问题是否出在电源板上。

1. 测量待机电压：
   • 找到电源板与主板的连接排线（通常是一个白色的扁平排线，标注有如 P-SUB、VSUS、VSC、VE、5V 等字样）。
   • 在排线的 5V 或 STB (Standby) 引脚上测量电压。
   • 如果待机电压正常（通常为+5V）：说明电源板的初级开关电路和+5V待机电路是好的，问题很可能出在背光驱动部分或主板/逻辑板。
   • 如果待机电压为0V或严重偏低：说明电源板的初级部分或+5V待机电路有严重问题。

第二步：针对不同现象的检修

情况A：完全不开机，待机电压为0V

• 检查保险丝：电源板输入端的保险丝是否熔断。
  • 保险丝熔黑：说明后级有严重短路，重点检查PFC（功率因数校正）电路的大功率元件（如MOS管、PFC电感、PFC IC、整流桥）是否击穿。
  • 保险丝熔断但透明：可能是瞬间浪涌电流过大,可尝试更换同规格保险丝再试。
• 检查PFC电路：这是主电源的核心，测量PFC输出端的滤波电容（通常是450V左右的大电容）电压是否正常，如果电压为0V，则PFC电路未工作，需要检查PFC IC、驱动IC、MOS管及相关电阻、二极管。
• 检查+5V待机电路：即使主保险丝没断，+5V待机电路也可能出问题，检查待机电源IC（如TEA1762、NCP1207等）及其外围电路。

情况B：指示灯亮，屏幕不亮（黑屏）

这是最复杂的情况，需要逐一排除。

1. 先排除主板问题：

   • 测量开机信号：找到电源板上的 ON/OFF 或 PS-ON 引脚，测量在按下开机键时是否有高电平（通常是+3.3V或+5V）信号送入，如果没有，说明主板未发出开机指令,应检查主板。
   • 代换法：如果能找到一块同型号的好主板，是最好的判断方法，换上后如果电视正常,则证明是主板问题。

2. 检查背光驱动部分（重点）：

   • 测量背光使能信号：找到 BL-ON 或 EN 引脚，测量在开机时是否有高电平信号，这个信号由主板发出,控制背光驱动IC是否工作。
   • 测量背光电压输出：找到连接到LED灯条的输出插座（通常有 V+ 和 V- 或 VA 和 VK），开机后，用万用表直流电压档测量 V+ 对 V- 的电压。
     • 电压正常：通常在几十伏到一百多伏之间（具体看屏幕尺寸，37寸约在60-90V），如果有正常电压但灯条不亮，100%是灯条损坏。
     • 电压为0V或很低：说明背光驱动电路未工作。
   • 检查背光驱动IC：这是背光部分的核心，常见的型号有 OZ9998、OZ9926、LD9926 等，检查其供电脚（VCC）、使能脚（EN）、电流检测脚（CS）、PWM调光脚（DIM） 的电压是否正常，如果IC本身损坏,需要更换。
   • 检查MOS管和升压电感：背光驱动电路通常有一个或多个升压MOS管和升压电感，检查MOS管是否击穿,电感是否开路。
   • 检查过流保护电路：如果背光驱动IC的电流检测脚（CS）对地短路，会导致IC保护,需要检查该脚的采样电阻是否损坏。

情况C：屏幕闪烁或亮后立即黑屏

• 测量背光输出电压：在开机瞬间，用万用表监测背光输出电压。
  • 如果电压出现后迅速消失，基本可以确定是背光驱动部分过流保护。
• 检查灯条：拔下连接到灯条的排线，测量背光输出电压是否恢复正常，如果恢复正常，说明是灯条短路，可以使用一个隔离好的汽车灯泡或假负载（功率电阻）接在输出端,判断是电源板问题还是灯条问题。
• 检查背光驱动IC及周边元件：如果排除了灯条问题，那么很可能是背光驱动IC、升压MOS管或其驱动电路损坏。

电源板常见易损元件

根据维修统计,这块板上最容易出问题的元件有：

1. PFC MOS管：型号通常是 STP8N65 或 STP12N65，因工作电压高、电流大，是最高发的故障点,经常击穿短路。
2. 主电源开关MOS管：型号通常是 STP8N60 或 STP11N60,同样容易因过流或过压而损坏。
3. 背光驱动IC：如 OZ9998、OZ9926，因负载（灯条）问题或自身老化而损坏。
4. 升压电感：背光电路中的电感,可能因电流过大而烧毁。
5. 电解电容：特别是PFC输出端的那个大滤波电容（450V/100uF左右），以及一些小容量的滤波电容，容易因老化、发热而导致容量下降或失效,引起电压不稳。
6. 保险丝：作为第一道防线,是故障的直接体现。
7. 光耦：用于反馈稳压,如果损坏会导致输出电压异常。

总结与建议

给普通用户的建议：

1. 安全第一：如果你没有电子维修基础和工具，强烈建议不要自行拆修，电源板有高压,非常危险。
2. 寻求专业帮助：联系电视品牌的官方售后,或者寻找信誉良好的专业电视维修店。
3. 考虑更换电源板：对于这种集成度高的电源板，维修难度较大，即使找到故障点，也可能因为元件老化导致其他问题复发，在淘宝、京东等平台搜索 37LG31RC 电源板 或 EAX61904001，可以找到同型号的替换电源板，价格通常在100-200元之间，这是最省心、最可靠的解决方案，更换电源板只需要拔掉几根排线，操作相对简单,很多维修店也提供这项服务。

希望这份详细的指南能帮助你定位问题！
