创维42K03HR24V电源故障怎么修？

核心问题：电源板故障的常见现象

在开始维修前，请先确认您的电视出现了以下哪种现象,这有助于我们判断故障的严重程度：

1. 完全无反应：

   • 按下遥控器或机身电源键，指示灯不亮。
   • 电视内部没有任何声音（如开机音）。
   • 这通常意味着电源板完全没有工作,或者主板未发出开机指令。

2. 指示灯亮但无法开机：

   • 按下电源键，红色或蓝色指示灯闪烁几下后熄灭,或者一直亮着但屏幕黑屏。
   • 能听到电视内部发出“嘀嘀”的保护关机声（通常是主板或电源板检测到异常后发出的）。
   • 这通常是电源板输出电压异常,或者主板本身有问题。

3. 屏幕闪一下黑屏：

   • 按下电源键，屏幕能瞬间点亮，然后立即黑屏,指示灯可能也跟着变化。
   • 这通常是电源板能启动，但在负载（如背光板、主板）接上后,因过流或过压而进入保护状态。

维修前的重要安全须知！

电视机内部，尤其是电源板，存在高压，即使断电后，大电容中仍储存有致命的电荷。非专业人士强烈建议不要带电操作！

安全操作步骤：

1. 断开电源： 拔下电视机的电源线。
2. 放电： 打开电视后盖，找到电源板，找到主滤波电容（通常是体积最大的一个圆柱形电容，上面标有+400V等字样），使用一个大功率电阻（如1KΩ/5W）或带绝缘柄的螺丝刀，其金属部分两端分别接触电容的两个引脚进行放电。切记：操作前务必确认已断电！
3. 隔离： 维修时，最好在电源板和主板之间断开连接，单独给电源板上电测试,这样最安全。

故障排查与维修步骤（由简到繁）

第一步：外部检查与“硬重启”

1. 检查电源线： 确保电源线插紧，插座有电,可以换一个插座试试。
2. “硬重启”： 将电视电源线拔掉，等待5-10分钟，让内部电容充分放电，然后重新插上，再尝试开机,这可以解决一些软件或瞬时电压波动导致的假性故障。

第二步：指示灯状态分析（最直观的判断依据）

创维电视的指示灯通常有2种颜色（红/蓝）,其闪烁模式是重要的故障代码。

• 指示灯不亮： 99%是电源板故障，电源板未工作，无法产生+5V或+3.3V的待机电压给主板使用。
• 红灯常亮/蓝灯常亮：
  • 可能是主板待机电路故障，未发出开机指令（PSON高电平）。
  • 也可能是电源板本身待机电路损坏。
• 红灯闪烁：
  • 红灯闪烁2下： PFC（功率因数校正）电路故障,这是电源板上最常见的故障之一。
  • 红灯闪烁3下： +24V电压异常（过高、过低或无输出）,这是驱动背光和主板的核心电压。
  • 红灯闪烁4下： +12V或+5V电压异常。
  • 红灯闪烁5下： +5V_SB（待机电压）异常。
• 蓝灯闪烁： 通常与主板或逻辑板通信有关,但有时也与电源输出不稳有关。

如果看到红灯闪烁，基本可以锁定是电源板的问题。PFC故障（闪2下）和+24V故障（闪3下）是此型号的通病。

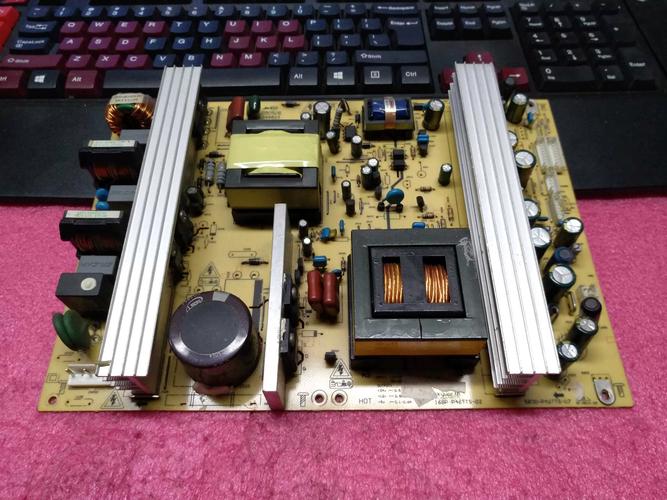

第三步：电源板拆解与直观检查

如果判断是电源板问题,可以拆下电源板进行仔细检查。

1. 拆下电源板： 断开所有与主板、背光板、屏线的连接,拧下固定螺丝。
2. 目视检查：
   • 保险丝： 查看电源板输入端的保险丝（通常为3.15A或4A）是否熔断，如果保险丝发黑或熔断，说明后级电路存在严重短路。
     • 保险丝熔断： 不要直接更换！必须找到短路点，重点检查 PFC大功率开关管（如7N60或8N60型号的MOSFET）、主整流桥、主滤波电容 是否击穿短路，用万用表二极管档测量这些元件的对地电阻,阻值应接近无穷大。
   • 电容： 检查所有电容，尤其是PFC电路的输出电容（通常是两个450V/100μF的电解电容）和+24V、+12V、+5V的滤波电容，看是否有鼓包、漏液的现象,这是电源板老化的典型标志。
   • 电阻： 检查电阻，特别是水泥电阻或功率电阻，是否有烧焦、变黑的痕迹。

第四步：针对性维修（针对创维42K03HR的通病）

根据经验,此型号电源板最常见的故障点集中在两个地方：

故障点A：PFC电路故障（红灯闪2下）

• 故障原因： PFC控制芯片（如NCP1397或SG6848）及其外围电路损坏,或驱动PFC开关管的MOSFET击穿。
• 维修方法：
  1. 更换PFC开关管： 这是最常见的易损件，拆下击穿的MOSFET，更换同型号的（如7N60, 8N60, 7N65等）。
  2. 检查PFC控制芯片： 如果更换开关管后仍不工作，需要检查PFC芯片的供电（VCC）、过零检测、电流采样等引脚电压是否正常,芯片损坏则需要更换。
  3. 更换PFC输出电容： 如果电容鼓包，必须更换，否则会导致PFC电路工作异常,电压不稳。

故障点B：+24V电压异常（红灯闪3下）

• 故障原因：
  1. +24V整流二极管/肖特基二极管击穿： 这也是高发故障，二极管短路会导致电压为0,开路则无电压。
  2. +24V滤波电容失效： 容量下降或ESR增大，导致电压带不动负载,开机即保护。
  3. 主变压器次级绕组或相关驱动电路问题。
• 维修方法：
  1. 测量+24V输出端对地电阻： 如果阻值很小（接近0Ω），说明有短路，重点检查+24V整流二极管和+24V滤波电容是否击穿。
  2. 更换整流二极管/电容： 找到损坏的元件，更换为同规格或更高参数的元件，二极管常用型号如SB560, SB5100, MBR20100CT等。
  3. 检查PWM控制器： 如果上述元件正常，需要检查主变压器次级的PWM控制芯片（如NCP1395, NCP1377等）及其外围电路。

第五步：代换维修（最省心的方法）

如果以上维修步骤对您来说过于复杂，或者您不确定自己的技术能力，最简单有效的方法是更换整个电源板。

1. 查找型号： 拆下旧电源板，上面会印有型号，KFR42L-01-01 或 KFR42L-01P01 等,请务必记录下这个型号。
2. 购买新板： 在淘宝、京东等电商平台搜索这个电源板型号，价格通常在80-150元人民币之间,非常便宜。
3. 更换安装： 新电源板的接口和安装孔位通常与原板一致，直接替换即可，这是最快、最安全、成功率最高的解决方案。

总结与建议

给您的最终建议：

对于创维42K03HR这款电视，电源板故障率极高，且维修所需的技术和配件都比较成熟，如果您有一定电子基础，可以尝试拆解后更换常见的易损件（PFC开关管、+24V整流二极管、滤波电容），如果不想折腾，或者尝试后无效，直接购买一块同型号的电源板进行更换，是性价比最高、最省心的选择。
