LED乐华42C630L电源故障怎么修？

常见电源故障现象

当电源板出现问题时,电视通常会表现出以下一种或多种现象：

1. 完全不通电（最常见）

   • 现象描述： 将电视插上电源，按下遥控器或机身电源键，电视没有任何反应，指示灯不亮，听不到任何开机声音（如继电器“咔哒”声或风扇声）。
   • 俗称： “黑屏”、“没反应”、“死机”。

2. 指示灯亮，但无法开机

   • 现象描述： 电视电源指示灯亮（可能是红色、蓝色或白色，根据待机状态而定），但按下电源键后，屏幕不亮，也无法进入系统，有时能听到继电器吸合一下又断开的声音，或者听到“吱吱”的异响。
   • 俗称： “指示灯亮，不开机”、“三无”（图像、声音、面板操作均无）。

3. 开机后自动关机或反复重启

   • 现象描述： 电视能短暂开机，显示图像或听到声音，但几秒或几十秒后自动关机，然后可能又自动尝试开机，进入“开机-关机”的死循环。

4. 屏幕亮，但图像闪烁或扭曲

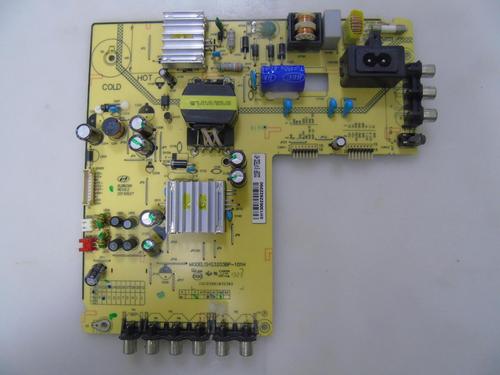

   （图片来源网络，侵删）
   • 现象描述： 这种情况有时也与电源供电不稳有关，主电压或背光电压波动,导致图像异常。

主要故障原因分析

乐华42C630L的电源板通常是一个独立的模块，型号可能印在板上，如 LPS-150-2 或类似,其故障主要集中在以下几个部分：

功率因数校正电路（PFC电路）故障

• 作用： 将整流后的不稳定直流电转换为稳定的约+380V高压直流电,这是电视正常工作的基础。
• 易损元件：
  • PFC开关管（MOSFET）： 如 K2655、K2844 或 7N60 等型号，这是最高发的故障点，通常会因为过压、过流或自身老化而击穿短路。
  • PFC驱动IC/控制器： 如 L6599D、NCP1397 等，如果损坏,会导致PFC电路不工作。
  • PFC电感、PFC整流二极管（超快恢复二极管）： 短路或开路。
  • PFC相关电阻、电容： 如过压保护电阻、滤波电容等。
• 故障表现： PFC电路不工作，会导致主电压不足（约+300V），无法为后续的背光和主板供电，表现为完全不通电或指示灯亮但无法开机。

副电源（+5VSB待机电源）故障

• 作用： 只要插上电，这部分电路就工作，产生+5V电压，为CPU（微处理器）和遥控/按键接收电路供电,并等待开机指令。
• 易损元件：
  • 副电源IC（PWM控制器）： 如 OB2268、OB2269、TNY277 等,这是一个非常核心的易损件。
  • 副电源MOSFET/开关管。
  • 副电源变压器及其周边的整流二极管、滤波电容。
  • 光耦（PC817）： 用于稳压反馈,损坏会导致输出电压异常。
• 故障表现：
  • 如果完全损坏，会导致完全不通电,连待机指示灯都不亮。
  • 如果输出电压不稳或保护，可能导致指示灯闪烁但不开机。

主电源（+24V/+12V输出）故障

• 作用： 在收到CPU的开机指令后，主电源启动，为背光驱动板和主板（主板再给屏幕逻辑板供电）提供工作电压（通常是+24V或+12V，具体看机型设计）。
• 易损元件：
  • 主电源PWM控制器IC： 如 UC3843、KA3843 等。
  • 主电源MOSFET/开关管。
  • 主电源变压器、整流桥、滤波电容。
  • 过压、过流保护电路的取样电阻、稳压二极管。
• 故障表现： 副电源正常（指示灯亮），但主电源不启动，导致指示灯亮但无法开机，如果主电源输出电压过高或过低，可能会触发保护性关机，导致开机后自动关机。

保护电路启动

• 电源板设计有完善的保护电路，包括过压保护、过流保护、短路保护、过温保护等。
• 原因： 当上述任何一部分电路发生故障，导致电压或电流异常时，保护电路会启动，切断主电源或PFC电路的输出,以防止故障扩大。
• 故障表现： 这就是为什么很多故障最终都表现为“不开机”或“自动关机”，保护电路启动是结果，而不是原因。维修的关键是找到触发保护的根本原因。

自我排查与初步检修指南

⚠️ 重要安全提示：

• 电视机内部存在致命的高压！ 即使是拔掉电源后，大容量的滤波电容中仍然储存有高压,需要专业放电才能操作。
• 如果您不具备电子维修知识、没有万用表、示波器等工具，请不要自行拆机维修！ 强烈建议寻求专业维修人员的帮助。

如果您有一定基础,可以按以下步骤进行初步判断：

1. 外观检查：

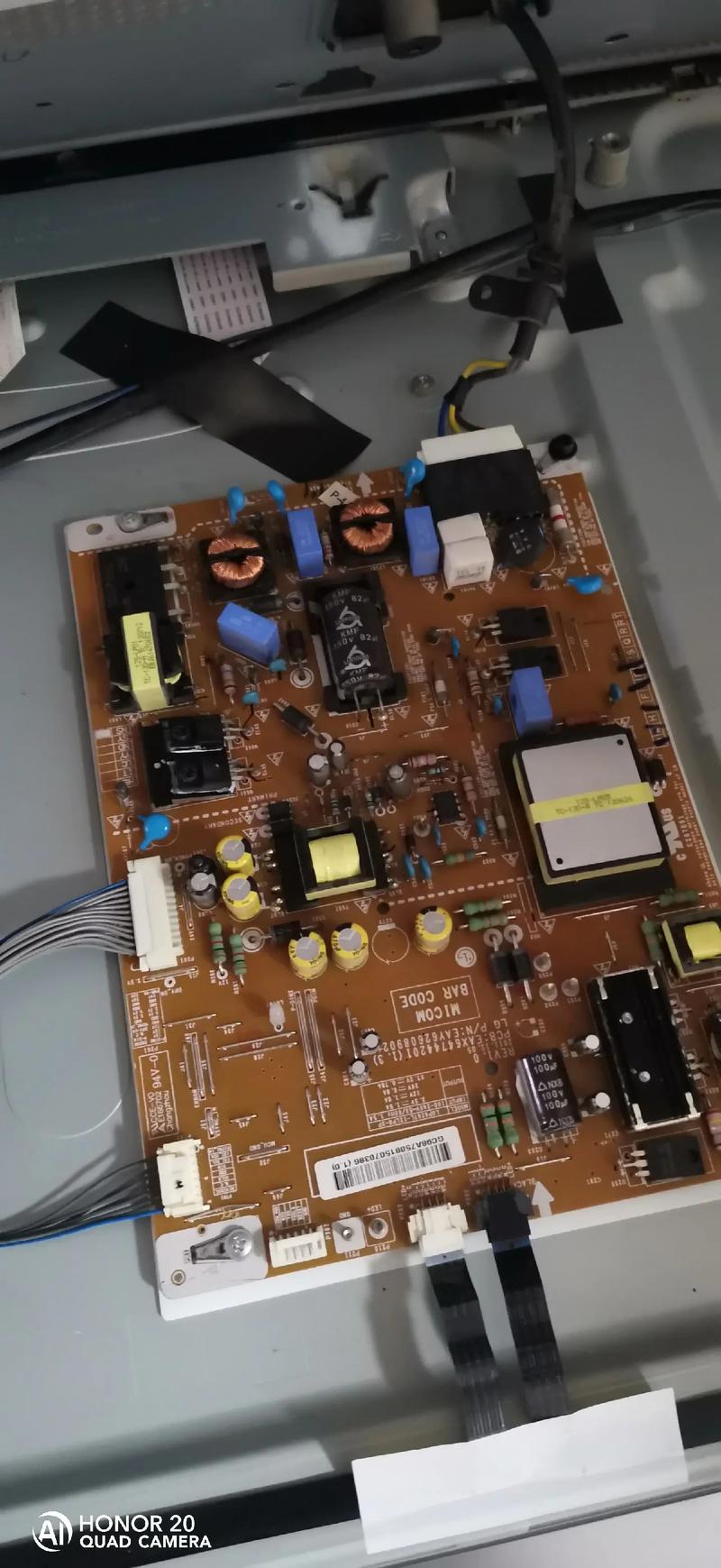

   （图片来源网络，侵删）
   • 拆开电视后盖,找到电源板。
   • 仔细观察电源板上的元件，看是否有明显的烧黑、炸裂、鼓包（尤其是电容）、虚焊的痕迹,这是最直观的故障线索。

2. 电压测量（关键步骤）：

   • 准备工作： 找一个隔离变压器（非常推荐，可以隔离火线，确保操作安全），或者至少要非常小心,避免同时接触电路板上的零线和火线部分。
   • 通电测量：
     • 测量PFC输出电压： 找到标有 PFC、B+ 或 HV+ 的测试点，正常通电后（不按开机键），电压应为 +380V左右，如果这个电压很低（如+300V）,说明PFC电路未工作。
     • 测量副电源输出电压： 找到标有 +5V 或 +5VSB 的测试点，正常通电后，电压应为稳定的 +5V，这个电压是待机的基础，如果这个电压没有或异常,问题就在副电源。
     • 测量主电源输出电压： 在按下电源键（或短接开机引脚）后，测量标有 +24V 或 +12V 的测试点，5V正常但按下开机键后+24V电压没有出现，或者出现一下就消失,说明主电源未启动或被保护。

3. 根据测量结果判断故障区域：

   • +5V没有： 故障在副电源。
   • +5V正常，但+380V没有： 故障在PFC电路。
   • +5V和+380V都正常，但+24V没有： 故障在主电源或其控制电路。

维修方案与建议

更换整个电源板（最推荐、最省心）

• 优点：
  • 操作简单，只需拆下旧电源板，将新电源板对准接口安装好即可,无需焊接。
  • 质量有保障,新的电源板通常带有保修。
  • 风险最低,不会因为维修不当而扩大故障。
• 缺点：

  成本相对较高。

• 如何操作：
  1. 拆下电视后盖，拔下连接到电源板的所有排线（注意记下位置，最好拍照）。
  2. 拧下固定电源板的螺丝,将其取下。
  3. 根据电源板上的型号（如 LPS-150-2），在淘宝、京东等电商平台搜索“乐华 42C630L 电源板”或直接搜索型号,即可找到同型号的替换板。
  4. 购买后,按照相反的步骤安装即可。

送修专业维修店

• 优点：
  • 维修师傅有专业工具和经验，可以精确找到故障点并只更换损坏的元件,成本最低。
  • 可以修复一些电源板无法买到的情况。
• 缺点：
  • 需要花费一定的维修费。
  • 维修质量参差不齐,可能遇到不靠谱的师傅。

自行维修（高风险，仅限专业人士）

• 如果您是电子维修爱好者，并且已经通过测量确定了故障区域（如PFC开关管击穿）,可以尝试购买同型号元件进行更换。
• 常见维修点：
  • 更换炸裂的PFC开关管和驱动IC。
  • 更换损坏的副电源IC和光耦。
  • 更换鼓包的主滤波电容。
• 注意： 更换元件后，一定要检查周边元件是否连带损坏，如限流电阻、稳压二极管等，修复后，不要立即装回电视，最好先在“假负载”状态下通电测试电压是否正常,确保安全。

对于乐华42C630L的电源故障：

• 最常见的原因是PFC电路的开关管击穿或副电源IC损坏。
• 对于普通用户，最稳妥的解决方案是直接更换一块全新的电源板。 这虽然成本稍高，但能彻底解决问题,且省时省力。
• 如果电视价值不高，维修费用接近或超过一台新电视的价格，那么可以考虑更换新电视。

希望这份详细的指南能帮助您解决问题！
