r2j10190ha中频电路故障原因何在？

R2J10190HA 本身不是一颗中频芯片，而是一颗高度集成的电源管理IC，通常用于液晶电视或显示器的主电源板。

它的主要功能是生成整个主板系统所需的各种直流电压，如 +5V、+12V、+24V、+32V（用于背光）等，当您提到“中频电路故障”时,问题可能源于以下几个层面：

1. 术语混淆：您可能指的是电视信号处理流程中的“中频”部分，但在现代电视中，这部分功能（调谐、解调）通常由另一颗芯片（如调谐器Tuner和主解码芯片SoC）完成，R2J10190HA 不负责这部分。
2. 电源故障导致中频电路无法工作：这是最常见的情况，R2J10190HA 负责给中频电路（调谐器、解码芯片等）供电，如果R2J10190HA本身损坏或其输出的某个关键电压异常，那么中频电路自然无法正常工作，表现为无信号、雪花屏或无法搜台。
3. 外围电路故障影响R2J10190HA：R2J10190HA 的正常工作依赖于其外围的启动电路、反馈电路、振荡电路和功率开关管（MOSFET），这些部分出了问题，会导致R2J10190HA工作异常,进而影响所有下游电路。

R2J10190HA 芯片简介及关键引脚

R2J10190HA 是一款内置高压MOSFET的离线式PWM控制器，常用于反激式变换器，要分析其故障,首先要了解其核心引脚功能：

• VCC (供电脚)：芯片的工作电源，通常由一个高压通过启动电阻供电,芯片启动后由自供电绕组维持。
• GND (地)：接地端。
• FB/COMP (反馈/补偿脚)：这是最关键的引脚之一，通过光耦（PC817等）接收次级电压的反馈信息，用于调节输出电压的稳定,此脚电压异常会导致输出电压失控。
• CS (电流检测脚)：连接到内部MOSFET的源极，通过一个小电阻检测电流,用于过流保护和过载保护。
• OUT (驱动输出脚)：驱动外部功率MOSFET的栅极，此脚无输出或波形异常,说明芯片内部或驱动电路有问题。
• VSTR (启动脚)：连接启动电阻,为VCC脚提供初始启动电流。
• BRN (布朗输出脚)：通常用于使能或禁用某些功能,有时也用于过压保护检测。

中频电路相关故障现象及排查思路

既然R2J10190HA是电源IC，那么它与“中频”相关的故障现象通常表现为：

• 开机后屏幕全黑，指示灯亮或不亮


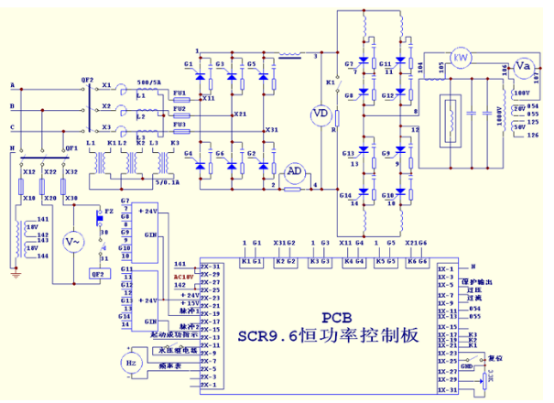

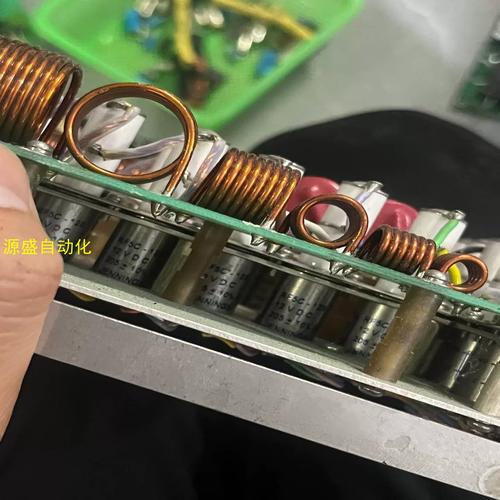

  （图片来源网络，侵删）
  • 原因：R2J10190HA完全没有工作，导致主板所有电压（特别是给CPU和调谐器供电的+5V）都没有输出。
  • 排查思路：
    1. 保险丝：检查电源板输入端的保险丝是否熔断，如果熔断，说明存在严重短路（如整流桥、MOSFET、大电容等）。
    2. VCC电压：测量R2J10190HA的VCC脚电压是否正常，通常在启动瞬间有高压（如300V左右），启动后应有一个稳定的工作电压（如15-20V），若无电压，检查启动电阻、VCC滤波电容是否开路或短路。
    3. 功率MOSFET：检查R2J10190HA外部的功率开关管（MOSFET）是否击穿短路,这是最常见的故障点之一。
    4. 芯片本身：如果外围元件基本正常，VCC也正常，但OUT脚无波形输出,则可能是R2J10190HA芯片内部损坏。

• 屏幕有光栅，但无图像、无声音，搜台无信号

  • 原因：这是典型的“电源部分工作，但信号处理部分不工作”的现象，通常是R2J10190HA输出的某个关键电压缺失或异常，导致给调谐器、主解码芯片（SoC）供电不足。
  • 排查思路：
    1. 测量关键输出电压：使用万用表或示波器仔细测量R2J10190HA的各路输出电压，特别是：
       • +5VSB (待机5V)：即使不开机，此电压也应存在，如果缺失,主板CPU无法启动。
       • +5V (系统5V)：给CPU、调谐器、内存等核心数字电路供电，如果此电压偏低或波动，会导致CPU工作异常，无法与调谐器通信,表现为无信号。
       • +12V / +24V：给视频处理、背光驱动等电路供电，如果异常,也可能影响信号处理。
    2. 检查反馈电路：如果某路输出电压明显偏低或为0V，重点检查该路的反馈电路。
       • 光耦：检查光耦（如PC817）是否损坏，光耦是连接初级和次级的“信使”，损坏会导致反馈中断,电压失控。
       • 误差放大器：检查次级侧的精密稳压源（如TL431、KA431）及其外围电阻是否正常，它们是产生反馈电压的“大脑”。
       • 初级分压电阻：检查R2J10190HA的FB脚外围的分压电阻是否变值或开路。
    3. 检查过流保护：如果输出电压时有时无，或者一启动就保护，可能是电流检测电路的问题,检查CS脚外部的电流检测小电阻是否阻值变大或开路。

• 图像有干扰，或搜台困难

  • 原因：电源输出的电压纹波过大，或电压不稳定,干扰了中频电路的正常工作。
  • 排查思路：
    1. 测量输出电压的纹波：使用示波器测量+5V、+3.3V等给信号处理电路供电的电压，看纹波是否过大（通常要求在100mV以下）。
    2. 检查滤波电容：检查次级侧的滤波电容（特别是大容量的电解电容）是否失效或鼓包，失效的电容会导致滤波效果差,纹波增大。
    3. 检查振荡频率：如果R2J10190HA的外部定时电阻或电容损坏，可能导致振荡频率异常，影响电源效率和稳定性,从而产生干扰。

常见故障元件及维修技巧

根据维修经验,R2J10190HA电源板的常见故障点如下：

1. 功率MOSFET (开关管)：最高发，通常被高压击穿短路，导致保险丝熔断，更换时要注意耐压和电流参数,必须用同型号或更高参数的替换。
2. 启动电阻：阻值变大或开路，导致VCC无电压，芯片无法启动,这是一个廉价且易损的元件。
3. VCC滤波电容：失效或鼓包，导致芯片供电不稳,工作一会就保护。
4. 次级滤波电容：次高发，特别是大容量的+5V、+12V滤波电容，容易电解液干涸失效，导致电压纹波大，引发各种疑难杂症（如死机、图像闪动）。
5. 光耦 (PC817等)：损坏或性能下降，导致反馈失效，输出电压失控（可能为0V或过高）。
6. 电流检测电阻：阻值变大或开路,导致电源一启动就进入过流保护。
7. R2J10190HA芯片本身：在排除了所有外围元件后，如果VCC正常但OUT无输出,则基本可判定芯片损坏。

维修总结与建议

1. 安全第一：维修开关电源板时，务必先断开交流输入，并在高压滤波电容（大电容）两端并联大功率电阻进行放电,否则有触电危险。
2. 先测后修：不要盲目通电，先通过观察法（看元件是否烧黑、鼓包）、测量法（测保险丝、MOSFET、整流桥是否短路）来判断大致故障范围。
3. 分步加电：如果怀疑负载短路，可以断开次级所有负载，在主输出端（如+5V）接上假负载（如汽车灯泡），然后通电测量输出电压是否正常,以此来判断是电源板问题还是负载问题。
4. 替换法：对于可疑的小元件（如电阻、电容、光耦），如果手头有同型号备件,直接替换往往比精确测量更高效。
5. 波形分析：如果条件允许，使用示波器观察关键点（如OUT脚的驱动波形、VCC波形、FB脚波形）能快速定位问题。

当您遇到与“r2j10190ha中频电路”相关的问题时，请将思路从“中频芯片”转移到“电源供电”上，重点检查R2J10190HA及其外围电路，确保它能为中频电路（调谐器、解码芯片等）提供稳定、准确、纹波小的电压，绝大多数情况下,问题都出在电源部分。
