海信TF2919DH行场电路故障何因？

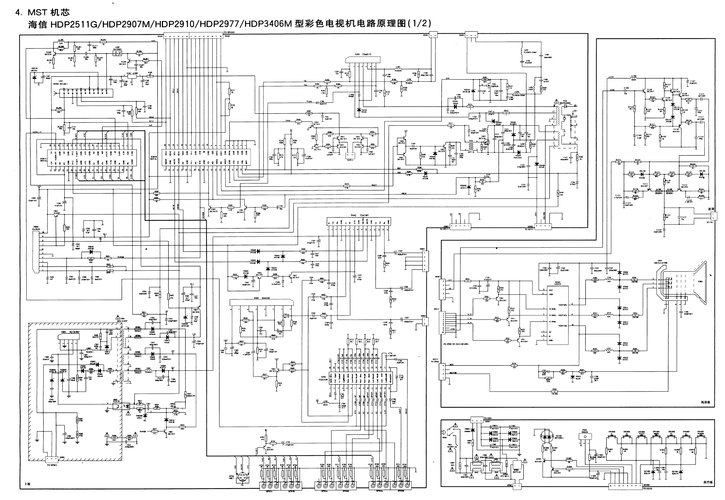

核心工作原理简介

在检修前,我们先简单理解一下行场电路的作用：

1. 场扫描电路 (Vertical Deflection Circuit)：

   • 作用：产生一个频率较低（50Hz）、幅度足够大的锯齿波电流，送入场偏转线圈，使电子束在屏幕上做从上到下的垂直扫描,形成光栅。
   • 核心部件：场振荡/场锯齿波形成集成电路（通常是LA7837/LA7838等）、场输出集成电路（如LA7840/LA7841等）、场偏转线圈、场线性/幅度调整电位器。
   • 故障现象：通常是垂直方向的异常，如一条水平亮线、场幅不足/过大、场线性失真（图像上宽下窄或反之）、场不同步等。

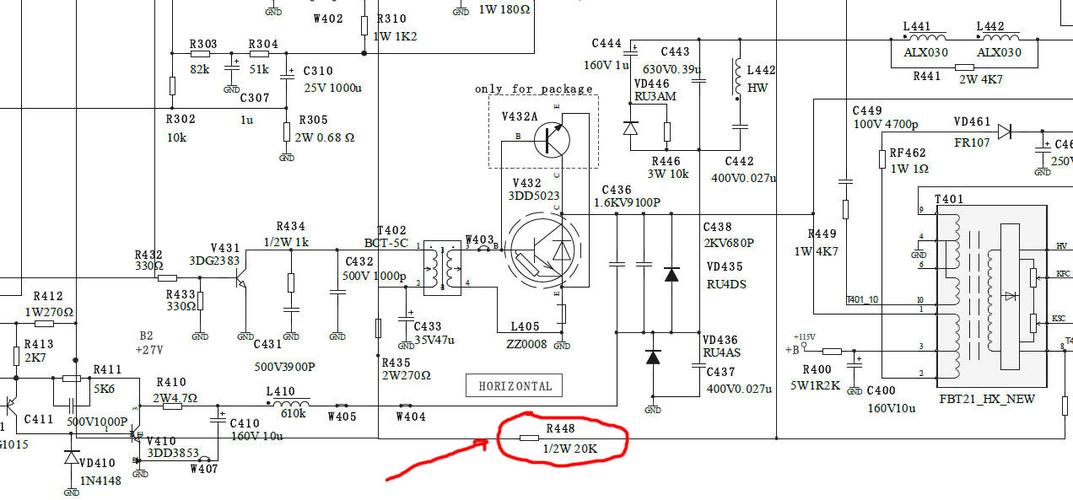

2. 行扫描电路 (Horizontal Deflection Circuit)：

   • 作用：产生一个频率很高（15625Hz）、幅度极高的高压脉冲，这个脉冲有两个作用：
     • 作为行偏转线圈的驱动电流,使电子束在屏幕上做从左到右的水平扫描。
     • 通过行输出变压器（FBT/行包）进行升压和整流，产生显像管所需的各种高压（阳极高压）、中压（聚焦极、加速极电压）以及低压（+12V, +24V等）。
   • 核心部件：行振荡/行激励集成电路（如LA76810等内部包含行振荡）、行推动管（Q401）、行输出管（Q402）、行输出变压器（T401）、行偏转线圈、行逆程电容（C446等）、行阻尼管（D401）。
   • 故障现象：通常是水平方向的异常或完全无光，如一条垂直亮线、行幅不足/过大、行不同步、光栅暗、有回扫线、无光栅有声音/无声音等。

常见故障现象与检修思路

故障现象1：一条水平亮线

这是场扫描电路停止工作的典型特征，屏幕上只有一条明亮的水平线,图像和伴音都正常。

检修思路：

1. 初步判断：确定故障在场扫描电路的后级，因为场振荡信号正常,只是没有送到偏转线圈。
2. 测量关键点电压：
   • 测量场输出集成电路（如LA7840）的供电引脚（通常为①脚，+24V）：电压是否正常？若无电压，检查供电电阻（如R421）是否开路或保险电阻是否熔断。
   • 测量场输出集成电路的信号输入引脚（通常为④脚）：是否有正常的锯齿波信号（约0.5Vpp-1Vpp）？若无，说明故障在前级（小信号处理芯片LA76810或其周边电路）。
   • 测量场输出集成电路的泵电源引脚（通常为③脚）：该脚电压应在供电电压的一半左右（约12V）并上下跳动，若无电压或电压不正常，检查泵电源电容（如C413）是否失效。
3. 检查易损元件：
   • 场输出集成电路（LA7840）本身：这是最容易损坏的元件之一，测量其各引脚对地电阻，与正常值对比,或直接更换试之。
   • 场偏转线圈：是否开路或短路？可以断开偏转线圈插头，若亮线消失，则说明场输出级正常,问题在偏转线圈或其连接线。
   • 耦合电容：检查场信号输入端的耦合电容（如C305）是否失效或漏电。
   • 线性/幅度调整电位器：检查内部是否接触不良或开路。

解决方案：最常见的解决方案是更换场输出集成电路LA7840，其次是检查更换供电电阻R421、泵电源电容C413。

故障现象2：一条垂直亮线

这是行扫描电路停止工作的典型特征，屏幕上只有一条明亮的垂直线,图像和伴音正常。

检修思路：

1. 初步判断：故障发生在行偏转线圈或其通路上，行振荡、行推动、行输出、高压产生等部分都正常,因为它们为整机提供了工作电压和显像灯丝电压。
2. 检查行偏转通路：
   • 断开行偏转线圈插头：如果光栅能展开（变成正常的光栅或水平一条亮带），则证明行输出管和行输出变压器是好的,问题出在行偏转线圈本身或其连接电缆。
   • 检查行偏转线圈：用万用表电阻档测量其直流电阻，通常只有1-2欧姆，如果阻值无穷大,则线圈内部开路。
   • 检查行S校正电容（如C445）：该电容开路也会导致此故障,测量其是否失效。

解决方案：更换行偏转线圈或更换S校正电容C445。

故障现象3：场幅不足（图像上下压缩）

检修思路：

1. 检查场输出级：测量场输出集成电路（LA7840）的供电电压是否偏低。
2. 检查负反馈电路：场线性负反馈网络（通常由电阻、电容组成）的元件参数变化会导致场幅和线性变差，重点检查负反馈电阻（如R324）和电容（如C310）。
3. 检查场锯齿波形成电容：与场振荡/小信号处理芯片（LA76810）相关的锯齿波形成电容（如C308）容量减小,会导致场幅不足。
4. 调整场幅电位器：该机型在主板上有一个“场幅”调整电位器（VR301）,尝试用无感螺丝刀轻轻调整。

解决方案：常见于负反馈网络元件或锯齿波形成电容性能变差，其次是供电电压偏低。

故障现象4：无光栅，有伴音

这是非常典型的行扫描电路故障，因为伴音正常，说明开关电源和主电压（+B，通常为+115V左右）是正常的，问题出在行扫描电路的“负载”部分。

检修思路：

1. 测量关键电压：
   • 测量行输出管（Q402）集电极电压：正常应为+B电压（+115V），如果为0V，检查行推动变压器初级到+B的限流电阻（如R401）是否开路，如果电压正常但无光,说明行输出管未工作。
   • 测量行输出管基极电压：正常应有-0.1V至-0.3V的负偏压，若无电压或为正电压，说明行振荡/行激励信号未送到。
2. 检查行输出级：
   • 行输出管（Q402）：这是最常见的故障点，测量其c-e结是否击穿短路，击穿后，+B电压会通过阻尼二极管（D401）和行输出变压器初级对地短路，导致+B电压下降或为0。
   • 行逆程电容（C446, C447等）：其中一个或多个击穿短路，也会导致行电流剧增,行管烧毁。
   • 行输出变压器（T401/行包）：内部短路，会导致行电流巨大，行管发烫，+B电压下降。
3. 检查行推动级：
   • 行推动管（Q401）：是否损坏？其基极是否有正常的行激励脉冲信号？
   • 行推动变压器（T401）：是否开路？

解决方案：按“行管 -> 逆程电容 -> 行包”的顺序排查。更换行输出管Q402是最常见的操作，但务必检查导致行管损坏的根本原因，否则换新管后可能再次烧毁,例如逆程电容失效或行包内部短路。

检修注意事项与安全警示

1. 安全第一：
   • CRT彩电内有高压（阳极电压高达25kV以上），即使在断电后，显像管上的高压也会在短时间内保持，必须对显像管高压嘴进行放电操作,才能用手接触电路板。
   • 行输出管集电极对地有很高的反峰电压,测量和焊接时务必小心。
2. 先断负载，再测电压：

   在怀疑行输出变压器损坏时，可以断开行输出级的所有负载（包括行偏转线圈、阳极高压帽等），在+B电压端接一个假负载（如220V/100W的灯泡），测量+B电压是否恢复正常，如果恢复正常,则说明故障在负载侧。

3. 电阻测量法：

   在加电前，用万用表电阻档测量行输出管c-e极、阻尼二极管、逆程电容等是否对地短路,可以有效防止因短路元件而扩大故障。

4. 代换法：

   对于像场输出块（LA7840）、行输出管（Q402）这类易损件，在测量判断困难时，直接用同型号的好元件代换，是最快、最有效的检修方法。

希望这份详细的指南能帮助您顺利解决海信TF2919DH的行场电路故障，如果您在检修过程中遇到具体问题，可以提供更详细的故障现象和测量数据,我们可以进一步探讨。
