车载导航DVD故障频发，如何精准检测维修？

第一部分：常见故障分类及现象

完全无法开机（“死机”或“黑屏”）

这是最常见也最基础的故障,表现为按开机键后，屏幕无任何显示，指示灯不亮，机器无任何反应。

• 可能原因：
  1. 供电问题： 保险丝熔断、电源线断路或接触不良、接地不良。
  2. 开机按键失灵： 按键本身损坏或线路板上的按键电路故障。
  3. 内部电源模块故障： 主板上的DC-DC电源转换芯片损坏，无法将车载12V电压转换为机器内部所需的5V、3.3V等电压。
  4. 主处理器死机/固件损坏： 程序跑飞或固件出错，导致系统无法启动。
  5. 显示屏损坏： 屏幕本身完全损坏。

开机后无显示或显示异常

机器可以听到开机声音（如启动音），但屏幕黑屏、花屏、白屏或显示不完整。

• 可能原因：
  1. 显示屏排线松动或损坏： 连接主板和屏幕的柔性排线接触不良或断裂。
  2. 显示屏驱动板故障： 驱动屏幕工作的T-CON板或相关电路损坏。
  3. 主板显示输出接口故障： 主板上负责输出视频信号的芯片或电路损坏。
  4. 屏幕本身损坏： 屏幕玻璃碎裂、内部液晶漏液或烧毁。
  5. 系统程序故障： 固件丢失或损坏，导致无法正确初始化显示。

功能模块部分失效

机器可以正常开机和显示,但某个或某几个功能无法使用。

• GPS导航问题：

  • 现象： 无法搜星、搜星慢、定位不准、地图无法加载、死机。
  • 可能原因：
    • 天线问题： GPS天线松动、损坏、线路被挤压或屏蔽。
    • 天线接口问题： 主板上的天线接口虚焊或损坏。
    • 软件问题： GPS模块驱动程序错误、地图数据损坏、版本不兼容。
    • 硬件问题： 主板上的GPS模块芯片本身损坏。

• 蓝牙问题：


  （图片来源网络，侵删）
  • 现象： 无法搜索到手机、无法配对、连接后断开、没有声音、对方听不到我说话。
  • 可能原因：
    • 天线问题： 蓝牙天线接触不良或损坏。
    • 软件问题： 蓝牙固件版本过低或损坏。
    • 硬件问题： 主板上的蓝牙模块芯片损坏。

• 倒车影像问题：

  • 现象： 挂倒挡时屏幕无反应、显示“无信号”、图像花屏或黑屏。
  • 可能原因：
    • 摄像头问题： 摄像头进水、损坏或线路断路。
    • 视频线问题： 从摄像头到主机视频线中的触发线（通常是12V正极）或视频信号线接触不良或断路。
    • 主机问题： 主板上的视频解码芯片或相关接口损坏。

• 音频问题：

  • 现象： 无声音、声音小、只有一个声道有声音、有杂音、电流声。
  • 可能原因：
    • 音频线问题： 主机到功放的音频线接触不良、短路或断路。
    • 主机内部问题： 音频功放模块损坏、音频处理芯片故障、内部音频接口虚焊。
    • 设置问题： 音量被调至最低、声道平衡设置错误、静音功能被误开启。
    • 外部干扰： 音频线与电源线走线在一起，产生干扰。

• U盘/SD卡读盘问题：

  • 现象： 无法识别U盘/SD卡、读取文件慢、文件乱码、无法播放。
  • 可能原因：
    • 文件格式问题： U盘/SD卡格式不兼容（如NTFS），或文件编码不支持。
    • 存储介质问题： U盘/SD卡损坏、分区表错误。
    • 主机接口问题： USB/SD卡槽内部触点氧化、脏污或损坏。
    • 软件问题： 主机的固件解码能力有限或版本过低。

第二部分：检测与维修思路及方法

重要提示： 在进行任何拆解和检测前，请务必断开车辆电瓶负极，以防短路造成二次损坏，对于非专业人士，强烈建议寻求专业维修人员的帮助。

第一步：初步判断与排查（用户可自行操作）

1. 检查保险丝： 找到导航主机对应的保险丝（通常在保险盒内或主机电源线上），检查是否熔断，更换同规格保险丝。
2. 检查电源与地线： 确认主机电源线和接地线连接牢固，没有松动或腐蚀，可以尝试重新插拔一下。
3. 重启系统： 长按电源键10-15秒，进行强制重启，这可以解决大部分因程序跑飞导致的“假死”问题。
4. 恢复出厂设置： 在设置菜单中找到“恢复出厂设置”选项，这可以解决因软件设置错误或部分软件冲突导致的问题。
5. 更新地图/固件： 访问品牌官网，检查是否有最新的固件或地图程序进行更新，这能修复已知的软件BUG。

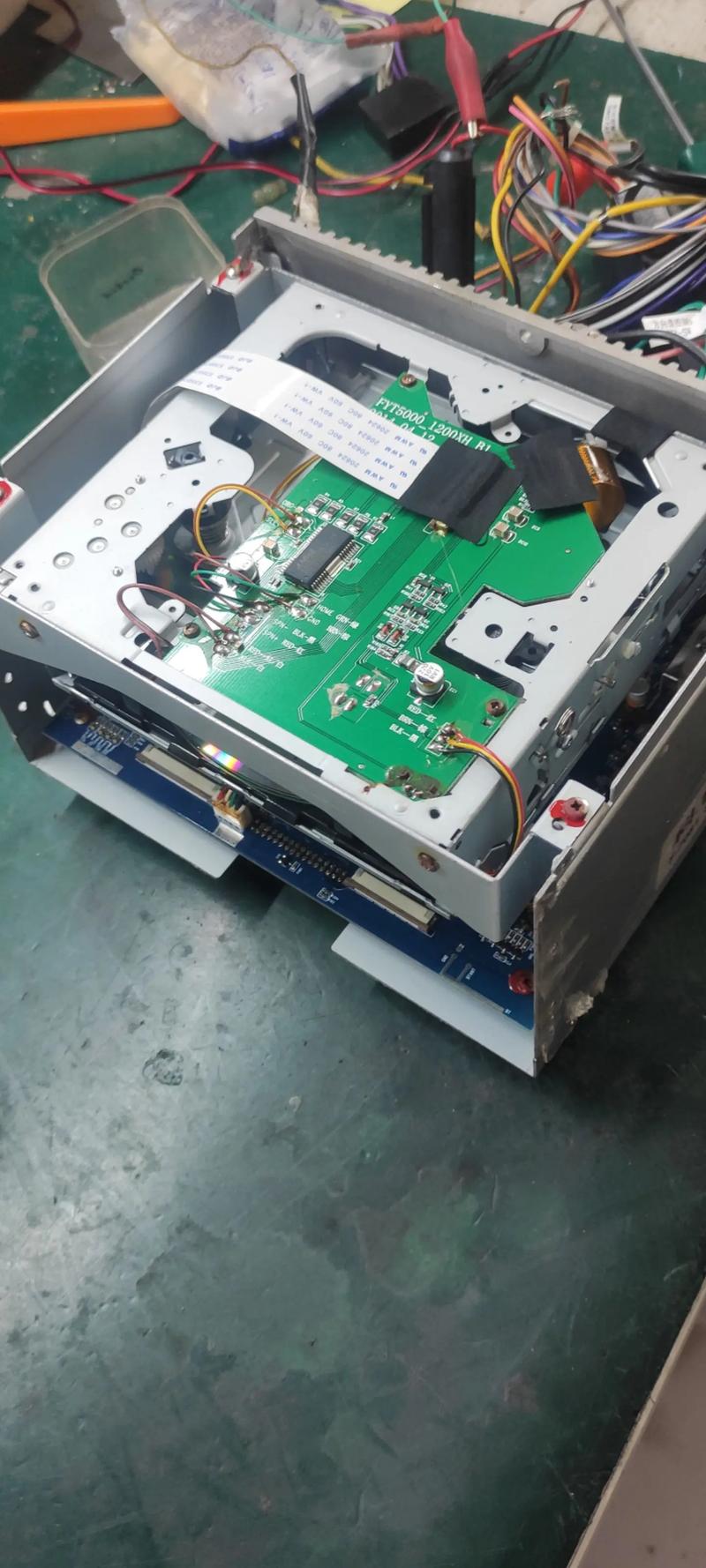

第二步：拆机检测（需要一定动手能力和工具）

如果初步排查无效,则需要拆开主机外壳进行检测。

所需工具： 螺丝刀套装、万用表、镊子、撬棒、电烙铁（高级）。

检测流程：

1. 外观检查：

   • 检查主板是否有明显烧毁、发黑、电容鼓包漏液的痕迹。
   • 检查所有排线（屏幕、触摸屏、按键板、USB/SD卡座）是否插紧、有无折痕。

2. 供电检测（关键步骤）：

   • 使用万用表直流电压档,测量主机电源接口处的+12V和接地端子。
   • 开机状态下，测量主板上的核心供电点（如5V、3.3V），看电压是否正常且稳定。
   • 如果12V有输入,但后续无电压输出，则很可能是电源管理芯片损坏。

3. 信号通路检测：

   • 开机问题： 测量开机按键的两端，按下时电压是否有变化，若无变化，检查按键线路；若有变化但主机无反应，则可能是主板CPU或晶振问题。
   • 显示问题：
     • 检查屏幕排线是否插好,接口有无氧化。
     • 如果排线正常,可能是屏幕或驱动板损坏，可以尝试将排线重新插拔或更换排线测试。
   • GPS/蓝牙问题：
     • 检查天线接口是否插紧。
     • 如果天线正常,可能是主板上的模块芯片虚焊或损坏，这种情况通常需要专业维修人员用风枪或烙铁进行补焊或更换。
   • 音频问题：
     • 使用万用表测量音频输出端,播放音乐时是否有信号输出。
     • 如果有输出但功放没声音,问题在音频线；如果主机无输出，可能是音频功放模块或CPU音频部分损坏。
   • 倒车影像问题：
     • 挂倒挡时,测量视频输入接口的触发线是否有12V电压，若无，检查倒车灯开关和线路。
     • 若触发电压正常,但无视频信号，可能是摄像头或视频线损坏。

第三步：维修方法

1. 软件层面修复：

   • 刷机/重刷固件： 这是最常见的软件维修方法，需要从官网或可靠渠道获取正确的固件文件，通过特定的工具（如U盘）刷入主机，操作不当可能导致机器彻底变砖，需谨慎。
   • 格式化存储卡： 解决读盘问题。

2. 硬件层面维修：

   • 更换保险丝： 成本最低，优先尝试。
   • 重新插拔/清洁排线/接口： 解决接触不良问题，成本几乎为零。
   • 更换电容： 如果发现主板上有鼓包或漏液的电容，可以将其拆下，更换同型号同规格的新电容，这是电子维修中非常常见的操作。
   • 补焊芯片： 对于因虚焊导致的功能间歇性故障（如GPS时好时坏），可以用热风枪对怀疑的芯片进行补焊。
   • 更换模块/主板：
     • 更换显示屏： 如果屏幕或驱动板损坏，通常只能整体更换。
     • 更换主板： 如果主板上的核心芯片（CPU、电源管理芯片、GPS模块等）损坏，维修成本极高，不如直接更换一块新的或二手主板。
     • 更换整机： 当主板和屏幕都损坏，或维修成本过高时，最直接有效的办法就是更换一台新的或二手的同型号导航主机。

第三部分：预防与维护建议

1. 稳定供电： 避免在发动机未启动时长时间使用大功率设备，防止电瓶亏电导致电压不稳损坏主机，加装高品质的稳压器或电瓶保护器。
2. 规范操作： 开关机时尽量平稳，避免频繁快速开关机，退出U盘/SD卡时，务必在系统内安全弹出。
3. 定期清洁： 保持主机通风口清洁，避免灰尘堵塞导致过热，定期检查并清洁排线和接口。
4. 远离水和潮湿： 雨天关好车窗，洗车时尽量避免用水直接冲洗中控台区域。
5. 避免暴力： 按按键、插拔U盘时动作要轻柔，防止损坏接口。

车载导航DVD的故障排查遵循“先外后内，先软后硬，先简单后复杂”的原则。

• 用户层面： 专注于保险丝、接线、重启、恢复出厂设置等简单操作。
• 维修层面： 通过拆机进行电压、信号检测，定位到具体元器件或模块，然后进行清洁、补焊、更换等操作。

对于普通车主而言,当遇到复杂故障时，尤其是涉及主板级维修时，交给专业的汽车电子维修店或直接更换新机是更省时省力的选择。
