TCL1419A彩电三无故障如何检修？

TCL1419A彩电“三无”故障终极指南：从入门到精通，一步步教你排查与修复

** 遇到TCL 1419A彩电突然“三无”（无光栅、无图像、无声音）的故障，别急着报修！本文作为资深家电维修专家，将为您提供一份详尽、系统、安全的检修攻略，从故障现象的初步判断，到核心电路的逐一排查，再到关键元器件的检测方法，手把手教您化身“家庭医生”，轻松解决难题，同时融入环保维修理念，延长电器寿命，减少电子垃圾。

引言：当“家庭娱乐中心”突然静默

TCL 1419A彩电，作为一代经典的家用显示设备，曾为无数家庭带来了欢声笑语，随着使用年限的增长或突发状况，它也可能面临“罢工”的风险——屏幕漆黑、遥控无反应，这就是俗称的“三无”故障，面对这种情况，许多用户的第一反应是联系售后或直接更换，但作为一名环保专家，我始终倡导“物尽其用，延长寿命”的理念，在动手之前，让我们用科学的思维和专业的知识，一步步揭开“三无”故障的神秘面纱，亲手让您的爱机“重获新生”。

重要声明： 本文内容仅供学习和参考，家用电器维修涉及高压电，存在触电风险，如果您不具备基本的电子知识和动手能力，或者对操作安全没有十足把握，请务必联系专业的维修人员，安全永远是第一位的！

第一部分：“三无”故障的“三大元凶”——核心电路分析

“三无”故障，听起来很复杂，但其根源通常集中在电视机的“心脏”和“血管”系统，对于TCL 1419A这类老式显像管电视，故障主要出在以下三个核心电路模块：

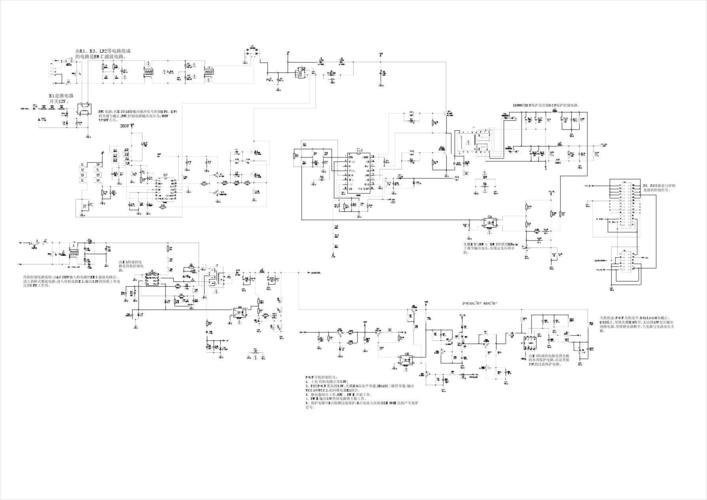

1. 开关电源电路：电视的“心脏”


   （图片来源网络，侵删）
   • 作用： 将220V交流市电转换成电视机各部分所需的各种稳定的直流电压（如+B、+12V、+5V等），心脏”停止跳动，全身自然“无光无血”。
   • 故障表现： 完全无反应，指示灯不亮，内部无任何“滋滋”声。

2. 行扫描电路：电视的“骨架”与“画布”

   • 作用： 产生高压、中压和行偏转电流，高压用于加速电子束轰击荧光屏形成光栅，中压为显像管各电极供电，偏转电流则控制电子束的扫描轨迹，没有它，就没有光栅，更谈不上图像。
   • 故障表现： 可能电源指示灯亮，但屏幕全黑，无光栅。

3. 微处理器（CPU）控制电路：电视的“大脑”

   • 作用： 接收用户指令（遥控器、按键），并控制整机各部分协调工作，大脑”瘫痪，即使“心脏”和“骨架”完好，电视机也会处于“待机”或“锁死”状态。
   • 故障表现： 指示灯亮，但按任何键均无反应，无法开机。

检修策略： 我们应遵循“先电源，后负载；先静态，后动态；先简单，后复杂”的原则，从最基础的开关电源开始排查。

第二部分：步步为营——TCL1419A“三无”故障检修实战

第一步：安全准备与初步检查

1. 断电与放电： 拔下电视电源插头，对于老式彩电，关机后滤波电容中仍储存有高压电，必须使用大功率（如1KΩ/50W）电阻进行放电，确保人身安全。
2. 观察法： 打开电视机后盖，仔细观察保险管（通常在电源输入端）是否发黑、熔断，观察电路板有无明显的烧焦、元器件炸裂、虚焊或脱焊现象，这是最直观、成本最低的检查方法。

第二步：重点排查——开关电源电路

开关电源是“三无”故障的重灾区。

1. 保险管熔断：

   • 原因分析： 保险管熔断说明后级电路存在严重短路。
   • 检修流程：
     • 消磁电阻RT： 检查消磁电阻是否短路或热性能不良，这是最容易损坏的部件之一。
     • 整流桥（BR01）： 用万用表二极管档测量其四个引脚是否击穿短路。
     • 开关管（Q801，通常为大功率三极管）： 这是“高危”元件，极易击穿短路，测量其c-e极、b-e极、c-b极之间的电阻值，若接近0Ω，则已损坏。
     • 滤波电容（C807）： 检查其是否鼓包、漏液或击穿。
   • 维修要点： 若开关管击穿，切勿只换管子了事！必须一同检查其周边的启动电阻（R802/R803）、振荡电阻（R804）、尖峰吸收电路（C813、R808、D805）等，找到损坏的根本原因，否则新换上的管子会再次烧毁。

2. 保险管完好：

   • 原因分析： 说明后级无明显短路，故障可能是电源未启动或负载过重。
   • 检修流程：
     • 测量主电压（+B）： 找到开关电源输出的主电压测试点（通常是+108V或+115V左右，具体需参考图纸），通电（注意安全！）用万用表测量电压。
       • 电压为0V： 故障在电源的启动或正反馈回路，重点检查启动电阻R802/R803、光耦IC801（PC817）、误差放大IC802（TL431）及其外围电路。
       • 电压偏低且不稳定： 可能是负载过重，可以断开行输出级（即拔掉行输出变压器T401的连接器），在+B输出端接一个假负载（如100W/220V灯泡），再测电压，若电压恢复正常，说明故障在行扫描电路；若电压依然偏低，则问题仍在电源本身。
       • 电压正常但整机仍“三无”： 故障可能在行扫描电路或微处理器控制电路。

第三步：深入排查——行扫描与微处理器电路

1. 行扫描电路检修：

   • 测量行供电： 检查行输出管Q401的集电极是否有正常的+B电压。
   • 测量行激励： 检查行激励管Q402的基极是否有正常的行激励脉冲信号（可用示波器或万用表交流档测）。
   • 关键点检测：
     • 行输出变压器（FBT/T401）： 检查其外观是否异常，次级绕组是否开路，高压帽是否因受潮或打火而损坏。
     • 行偏转线圈（LY）、场偏转线圈（LX）： 检查是否局部短路。
     • 显像管： 极少数情况下，显像管内部极间短路也会导致行负载过重，引起保护。

2. 微处理器（CPU）控制电路检修：

   • 检查工作条件：
     • +5V供电： 测量CPU的VDD脚（如IC001的第7脚）是否有稳定的+5V电压。
     • 复位电路： 检查复位端（如第32脚）电压是否正常（通常为低电平复位）。
     • 晶振： 检查晶振X001（通常为8MHz或10MHz）是否起振，可用示波器观察波形，或用万用表测其两端电压（正常应略有差异）。
   • 检查按键与遥控： 检查CPU的按键矩阵输入端和遥控信号输入端（如第5脚）电压是否正常，有时按键漏电或遥控接收头损坏，会导致CPU误判为“待机”状态。

第三部分：环保维修与日常保养

作为一名环保专家,我认为维修的意义不仅在于修复，更在于延续其生命。

• 环保维修理念： 每成功修复一台旧电视，就意味着减少了一份电子垃圾的产生，显像管中的铅、电路板中的重金属等，若处理不当，将对土壤和水源造成严重污染，通过我们的双手，让经典产品继续发光发热，是践行可持续生活方式的最佳体现。
• **日常保养建议：
