飞利浦29PT7333三无故障如何排查？

“三无”是电视机维修中的术语，指的是无光栅、无图像、无声音，这通常意味着电视机的电源电路或行扫描电路出现了严重问题，导致整机无法工作。

第一步：安全第一！

在开始任何检修之前,请务必遵守以下安全规程：

1. 断电操作：拔下电视机的电源插头。
2. 放电：显像管（CRT）的高压包会储存有高压电，即使断电后，短时间内依然危险，需要使用大功率（如10kΩ以上，5W）的电阻对高压包的高压嘴和显像管石墨层进行放电，或者用绝缘的螺丝刀小心地短路高压嘴与显像管外壳接地端。
3. 使用隔离变压器：为了安全，最好使用一个1:1的隔离变压器为电视机供电，这样可以防止因电源零线与火线接反而导致机壳带电的危险。
4. 使用绝缘工具：维修时，尽量使用绝缘的螺丝刀和镊子。

第二步：故障分析与检修流程

“三无”故障的根源主要集中在两个核心部分：电源电路和行扫描电路，检修的逻辑是先简后繁，先易后难，先“看”后“测”。

A. 外部检查与初步测量

1. 观察保险丝：

   • 操作：打开电视机后盖，找到电源板上的保险丝（通常在电源输入滤波电容之后）。
   • 判断：
     • 保险丝熔断（发黑）：说明电源电路存在严重的短路故障。绝对不能盲目更换新保险丝！ 否则会扩大故障。
     • 保险丝完好：说明电源电路没有严重的短路，问题可能出在电源本身没有起振，或者行扫描电路存在轻短路导致电源负载过重而保护。

2. 测量主滤波电容电压：


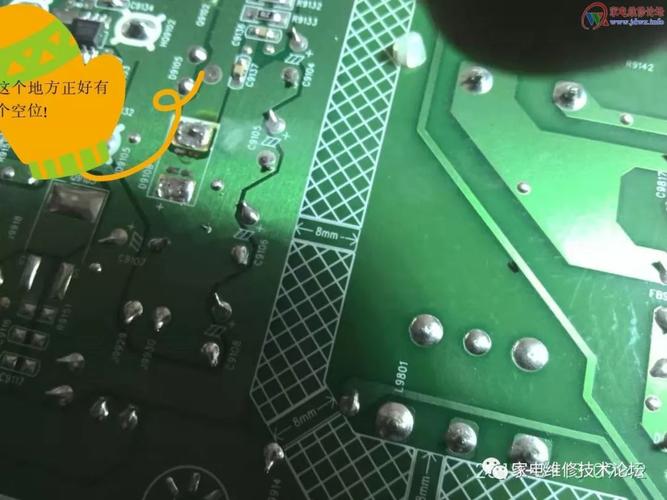

   （图片来源网络，侵删）
   • 操作：找到电源板上那个体积最大的电解电容（通常是400V耐压），用万用表的直流电压档测量其两端电压。
   • 判断：
     • 电压为0V：说明电源电路没有工作，需要从保险丝开始向前排查。
     • 电压为300V左右：说明电源的整流滤波电路是好的，故障在开关振荡或稳压控制部分，或者在行扫描电路。
     • 电压远低于300V（如100多V）：说明电源已经启动，但负载（主要是行扫描电路）存在过流，电源处于保护状态。

B. 电源电路检修（核心）

如果保险丝完好,且主滤波电容有300V电压，说明电源已经工作，接下来需要测量电源的输出电压。

1. 测量电源输出电压：

   • 操作：找到电源板的输出端子，通常会有几组输出电压，如+B（主电压，约115-135V）、+12V、+25V等，用万用表测量+B电压是否正常。
   • 判断：
     • +B电压正常：恭喜你，电源电路基本正常，故障很可能在行扫描电路或显像管及其附属电路（但“三无”通常是行电路问题）。
     • +B电压为0V或远低于正常值：说明电源没有正常输出，需要深入检查电源板本身。

2. 电源板常见故障点排查：

   • 启动电阻：这是开关电源最容易损坏的元件之一，它们负责在开机时给开关管提供一个微弱的启动电流，使其开始振荡，如果这些电阻（通常阻值较大，如100kΩ~1MΩ）开路，电源就无法启动，测量其阻值是否正常。
   • 开关管：这是电源的核心，也是故障高发区，测量其三个极（b, c, e）之间的电阻，判断是否击穿短路，如果c-e极短路，很可能会导致保险丝熔断。
   • 光耦（PC817或类似型号）：用于稳压反馈控制，如果它损坏，会导致电源输出电压失控（过高或过低），可以测量其内部二极管和三极管的特性。
   • 误差放大集成电路（如TL431）：与光耦配合构成稳环路，如果损坏，同样会导致稳失常。
   • 副电源（+5VSB）：部分电视有待机电路，如果待机电路损坏，可能导致主电源无法启动，检查+5V电压是否正常。

C. 行扫描电路检修（核心）

如果电源的+B电压正常，但整机仍“三无”，那么问题几乎可以锁定在行扫描电路，行电路不工作，不仅没有高压和阳极电压产生光栅，也没有行逆程脉冲去作为二次电源（如+12V、+25V）的开关信号，导致这些电源也无输出。

1. 测量行输出管（Q402或类似型号）：

   • 操作：找到行输出管，它通常装在一个较大的散热片上，测量其三个极的电压。
   • 判断：
     • 基极（b）无电压：说明行激励信号没有送到，需要检查行激励电路和行振荡电路（这部分通常在主板的小信号处理芯片或独立的行振荡块中）。
     • 集电极（c）有+B电压，但基极有电压，管子不工作：可能是行输出管本身损坏，或者行偏转线圈、行逆程电容、S校正电容、行线性校正电感等负载短路。
     • 集电极（c）电压低于+B电压：说明行输出电路存在过流，电源被拉低，这是最常见的故障现象。

2. 行输出电路常见故障点排查：

   • 行输出管本身：用万用表二极管档或电阻档测量是否击穿短路，这是最常见的故障件之一。
   • 行逆程电容（C4XX）：这个电容如果失效（容量减小或短路），会导致行逆程脉冲幅度急剧升高，瞬间击穿行输出管，检查外观是否有鼓包、漏液，或直接更换试之。
   • 行偏转线圈：如果内部短路，也会导致行电流过大。
   • FBT（行输出变压器/高压包）：高压包内部短路是导致行电流过大的另一大元凶，可以用万用表电阻档初步测量其初级绕组是否正常，但最准确的方法是代换法。
   • S校正电容/行线性电感：这些元件短路也会导致负载加重。

3. 行激励电路检查：

   如果行输出管基极无电压,需要检查行激励管（Q401）是否工作正常，以及行激励变压器（T401）是否开路，行激励信号通常来自小信号处理芯片（如TDA8361、TDA884X等系列）的特定引脚。

针对飞利浦29PT7333/93R的特别提示

这款电视是典型的“单片机”彩电，其核心小信号处理芯片可能采用 TDA8361 或其升级版本 TDA8362，这个芯片内部集成了中放、解码、行场振荡等功能。

1. IC501 (TDA8361/2)：检查这个芯片的供电电压（通常是+12V）是否正常，如果供电异常，芯片无法工作，自然没有行场振荡信号输出。
2. 总线系统：飞利浦电视普遍采用I²C总线控制，如果总线（SCL、SDA）线路上的电阻、电容或芯片本身出现问题，可能导致芯片工作异常，包括无法输出正常的行场脉冲，但“三无”故障中，总线问题相对少见，除非是总线短路导致芯片无法复位。
3. 副电源：有些型号的飞利浦电视在电源板上有独立的副电源（+5V），用于遥控待机，如果副电源不工作，可能导致主电源无法启动，检查+5V电压是否存在。

总结与检修流程图

“三无”故障检修思路：

1. 外观 & 保险丝 -> 保险丝熔断？ (是 -> 查电源短路) (否 -> 继续下一步)
2. 主滤波电容电压 -> 有300V？ (是 -> 继续下一步) (否 -> 查电源整流滤波)
3. 电源+B输出电压 -> 正常？ (是 -> 故障在行电路) (否 -> 故障在电源本身)
   • 如果故障在电源：查启动电阻、开关管、光耦、TL431。
   • 如果故障在行电路：
     1. 查行输出管是否击穿？
     2. 查
