海信TF2918DH电视机枕形失真如何修复？

“枕形失真”（Pincushion Distortion）是老式显像管电视非常典型的一种故障现象，想象一下，屏幕上的标准矩形图像，其左右两边向内凹陷，而上下两边则向外凸出，形状类似于一个枕头或一个啤酒桶，这就是枕形失真。

对于海信TF2918DH这款机型,枕形失真几乎可以肯定是其枕形校正电路出了问题。

故障原因分析（从易到难）

枕形校正电路的核心作用是产生一个特殊的、随行频和场频变化的抛物波校正电压，去调制偏转线圈，从而抵消显像管固有的枕形失真，这个电路通常由枕形校正集成电路（IC）、外围元器件（电容、电阻、二极管等）以及枕形校正变压器（或称枕校线圈、枕校调制线圈）组成。

故障原因可以分为以下几类：

枕形校正电路供电问题（最常见）

枕校IC和变压器需要稳定的工作电压才能正常工作,如果供电电压丢失或异常，枕校电路将完全停止工作，导致图像严重失真。

• 可能故障点：
  • 保险电阻开路：电路中常用保险电阻来保护枕校电路，它烧断后会导致断电。
  • 稳压二极管击穿或开路：为枕校电路提供特定电压的稳压管失效。
  • 滤波电容失效：导致供电电压不稳或带有纹波。

枕形校正集成电路（IC）本身损坏

这是枕校电路的“大脑”，如果IC内部损坏，无法产生正确的校正波形，自然会引起失真。

• 可能故障点：
  • IC引脚虚焊或脱焊：由于机器老化或震动，可能导致IC焊点接触不良。
  • IC内部电路烧毁：由于电压异常或自身老化，导致IC永久性损坏。

枕形校正变压器（枕校线圈）故障

这个元件是执行校正的关键,它通过流过其线圈的抛物波电流来产生磁场，从而校正光栅，这个元件故障率相对较高。

• 可能故障点：
  • 局部短路或断路：这是最常见的故障，线圈内部的漆包线因受潮、过热或老化而发生匝间短路，导致电感量改变，无法形成正确的校正波形。
  • 引脚虚焊：变压器的焊脚与电路板虚接，导致信号传输中断。

关键外围元器件损坏

枕校IC的正常工作依赖于其外围的阻容网络和二极管,任何一个关键元件损坏，都会影响波形。

• 可能故障点：
  • 积分电容/电阻：用于形成抛物波形状的电容或电阻变值、开路或短路。
  • 二极管：电路中的二极管（如隔离二极管、阻尼二极管）击穿或开路。
  • 耦合电容：用于传递信号的电容失效，导致信号中断。

显像管或偏转线圈问题（较少见）

虽然可能性较小,但如果显像管本身或其偏转线圈存在轻微的机械变形或内部参数变化，也可能导致校正困难，但这通常是最后需要考虑的因素。

故障排查与维修步骤（重要：请务必断电操作！）

警告：电视机内部存在高压，即使在断电后，显像管高压帽上仍可能储存有致命的高压，非专业人员请勿尝试打开后盖进行维修，以防触电！

如果您是电子维修爱好者,请按照以下步骤，在确保安全的前提下进行排查：

第一步：目视检查

1. 断开电源，拔下电视插头。

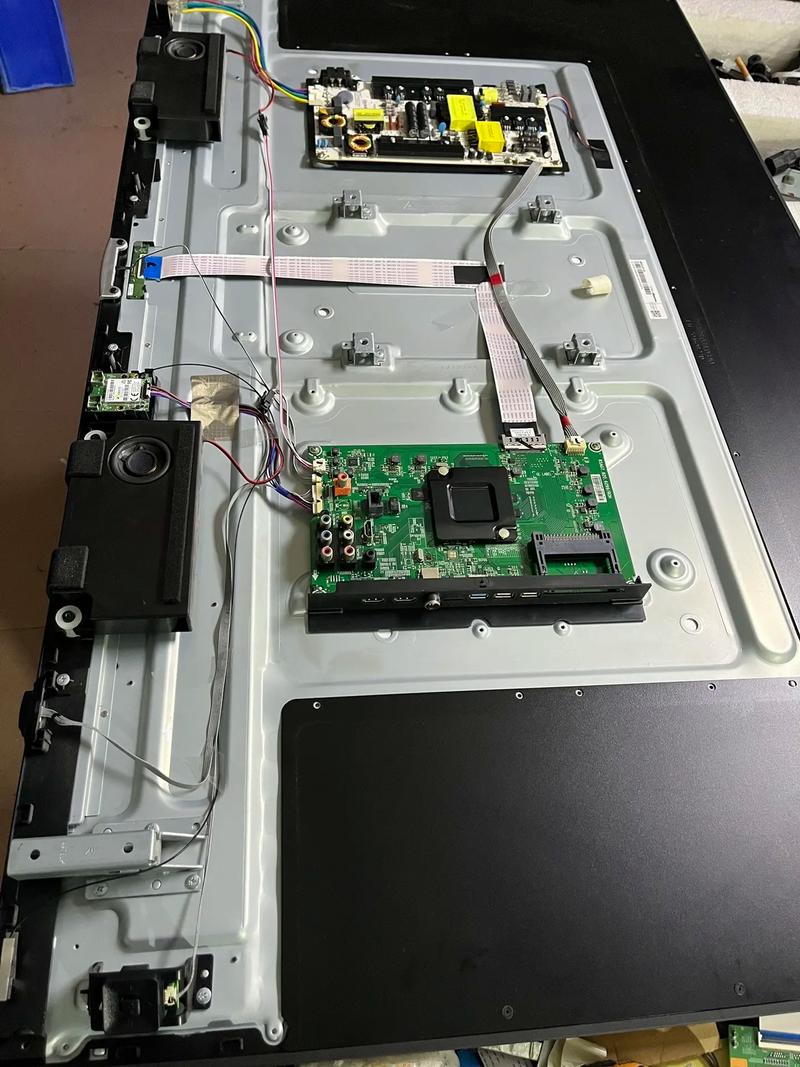

2. 打开电视后盖,找到主电路板（通常是一块很大的绿色或黑色的板子）。
3. 仔细观察枕校电路部分：
   • 保险电阻：检查是否有发黑、烧焦或断裂的痕迹。
   • 枕校IC：看其表面是否有烧焦、鼓包的迹象。
   • 枕校变压器：观察其外观是否有破损、烧焦的痕迹。
   • 电容：检查是否有鼓包、漏液或炸裂的电解电容。

第二步：测量供电电压

1. 找到枕校IC的供电引脚（通常需要查阅该型号电视的图纸，或者根据经验，一般是接一个较高电压，如+24V、+45V等）。
2. 重新通电（注意安全，手不要碰触任何元件），用万用表的直流电压档测量该引脚的对地电压。
   • 如果电压为0V或远低于正常值：说明供电通路有问题，沿着供电回路向前检查，可能是保险电阻烧了，或者前级供电电路有问题。
   • 如果电压正常：则问题可能出在IC本身、枕校变压器或其外围电路上。

第三步：测量关键测试点波形（需要示波器）

这是最有效的方法,但需要专业设备。

1. 枕校IC输出端：用示波器测量枕校IC输出到枕校变压器的引脚，应该能看到一个标准的、幅度随图像内容变化的抛物波。

   • 如果没有波形或波形异常：基本可以确定是枕校IC损坏或其外围电路（特别是形成抛物波的RC网络）有问题。
   • 波形正常：问题很可能出在枕校变压器之后的电路，或者变压器本身。

2. 枕校变压器：

   如果输入波形正常,但输出端没有校正效果，很可能是枕校变压器内部短路了，可以断电后用万用表电阻档测量其初级和次级线圈的直流电阻，与正常值对比（需要图纸或同型号好机对比），如果阻值异常或为0，则已损坏。

第四步：替换法排查

在初步判断后,可以用替换法来快速定位故障。

1. 替换枕校变压器：这是枕校电路中故障率最高的元件之一，如果手头有同型号或参数匹配的枕校变压器，直接替换上去，看故障是否消失，这是非常有效的一步。
2. 替换枕校IC：如果供电和变压器都正常，且外围元件无明显损坏，可以考虑更换枕校IC，注意焊接时小心，避免静电损坏新IC。
3. 替换外围电容/电阻：如果怀疑某个电容或电阻损坏，可以用同值的好元件替换。

总结与建议

对于海信TF2918DH的枕形失真故障,维修思路应该是：

1. 先查供电：检查保险电阻和相关稳压元件，确保枕校电路有电。
2. 再查核心元件：重点怀疑枕校变压器和枕校IC，变压器短路是高发故障。
3. 最后查外围：检查形成校正波形的电容、电阻、二极管是否正常。

给普通用户的建议：

• 安全第一：显像管电视维修有高压风险，强烈建议不熟悉电路和操作的用户不要自行拆机。
• 寻求专业帮助：联系当地的电视维修师傅，向他们描述“图像左右向内凹，上下向外凸，是典型的枕形失真”，维修师傅通常有经验，知道从何查起。
• 考虑更换：TF2918DH是一款非常老旧的机型，维修成本（包括人工和配件）可能接近甚至超过一台同尺寸的新液晶电视的售价，如果机器整体状况不佳，可以考虑直接更换新电视，更省心、更节能、画质也更好。
