康佳T21sK026无180v电压故障

1. 图像非常暗，几乎看不见。
2. 图像很亮，且满屏是回扫线（水平亮线），最后保护关机。
3. 屏幕亮一下就灭，进入保护状态。

下面我将为您详细分析这个故障的原因、排查步骤和维修方法。

核心原理：180V电压的来源

在CRT电视中，180V电压通常不是由主开关电源直接产生的，而是由一个叫做“二次电源”或“行输出变压器（FBT）自举电路” 的部分产生的,它的基本工作原理是：

1. 主开关电源提供一个相对较低且稳定的直流电压（B电压，可能是+115V或+130V，具体取决于机型设计）。
2. 这个+B电压被送到行输出管的集电极。
3. 行振荡电路驱动行输出管工作,使其高速导通和截止。
4. 行输出变压器（俗称“高压包”）利用行逆程脉冲，通过自举升压或整流滤波电路，产生出多种电压，其中就包括给显像管加速极供电的+180V电压。

“无180V电压”的故障点，大概率出在行扫描电路及其供电上，而不是主开关电源本身（除非主电源输出异常，导致行电路无法工作）。

故障排查步骤（从简到繁，从外到内）

⚠️ 安全警告： CRT电视内部存在致命高压！非专业人员请勿在通电状态下进行测量和维修，特别是行输出部分和高压包，电压可达数千甚至上万伏，操作前务必先断开电源，并对大容量电容进行放电！

第一步：初步观察与问询

1. 观察故障现象： 电视是完全黑屏，还是屏幕有微弱的光（用手电筒斜照屏幕看有无暗淡的图像）？是否有“吱吱”的异响？开机后指示灯状态如何？这些信息有助于缩小故障范围。
2. 询问用户： 电视是突然坏的还是慢慢变坏的？是否曾遭受雷击、进水或搬运撞击？

第二步：关键电压测量（核心步骤）

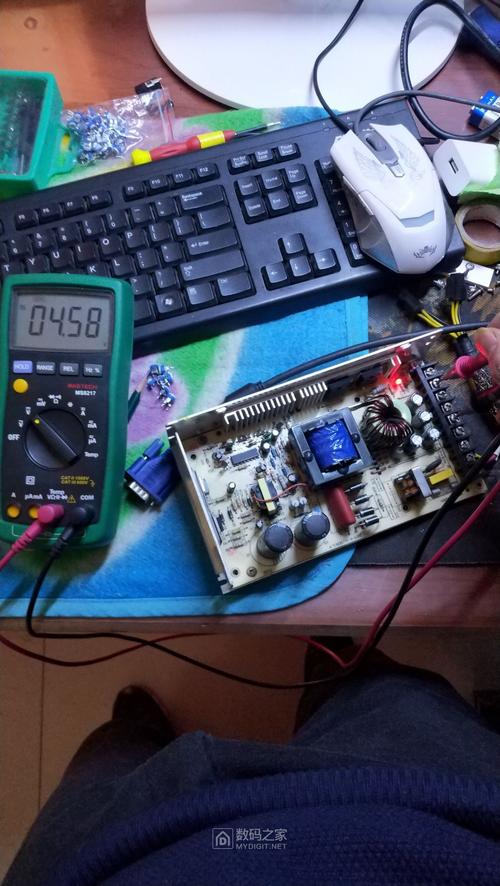

这是判断故障根源的关键,你需要一台万用表。

1. 测量主电源+B电压：

   • 找到主开关电源的输出端，通常是一个大滤波电容（+450V左右）的正极连接的电路。
   • 测量+B电压（115V或+130V）是否正常且稳定。
   • B电压为0V或严重偏低： 故障在主开关电源，需要修复主电源，例如检查市电输入保险丝、整流桥、启动电阻、开关管、PWM控制器（如KA384x系列）等。
   • B电压正常： 说明主电源工作正常，故障在行扫描电路或行输出变压器,请继续下一步。

2. 测量行输出管集电极电压：

   • 找到行输出管（通常是中功率大塑封管，如2SC5148、2SD1555等），其集电极通常通过一个阻尼线圈或FBT初级线圈连接到+B电压。
   • 测量行输出管集电极对地的电压，正常情况下，它应该等于主电源的+B电压（115V）。
   • 如果此处电压为0V或远低于+B电压： 说明行供电电路有开路点，检查行供电保险电阻（常见）、限流电阻、电感等是否开路。
   • 如果此处电压正常（约+B电压）： 说明行供电正常，行输出管可能具备工作条件,请继续下一步。

3. 测量行输出管基极电压：

   • 行输出管基极电压是一个很小的负压或接近0V的脉冲电压（通常在-0.1V ~ -0.5V之间，用万用表直流档测量可能显示为0V）。
   • 如果基极有负压脉冲： 说明行振荡、行推动电路工作正常，故障极大概率在行输出变压器（FBT）本身损坏,无法产生180V电压。
   • 如果基极电压为0V或为正电压： 说明行激励或行振荡电路有问题，导致行输出管未工作，需要检查：
     • 行推动管： 是否正常？其基极、集电极电压是否正常？
     • 行推动变压器： 是否开路或短路？
     • 行振荡电路： 检查行振荡集成块（如LA7837/LA7838/TDA9302等）及其外围元件，特别是供电、晶振/RC定时电路。

第三步：重点检查180V电压形成电路

如果行输出管集电极和基极电压都正常，但就是没有180V输出，那么可以确定是行输出变压器（FBT）内部180V绕组或整流滤波电路损坏。

1. 找到180V输出端： FBT上有多根引线，其中一根通常连接到一个中功率的整流二极管（如RU2、RU4等，耐压1000V以上）,这个二极管的负极就是180V的输出端。
2. 测量整流二极管：
   • 断电测量： 用万用表二极管档或电阻档，测量这个整流二极管是否击穿短路或开路,这是最常见的故障点之一。
   • 通电测量（谨慎操作）： 测量二极管负极对地电压是否为180V左右，如果二极管正极（来自FBT）有脉冲电压，而负极无电压,则二极管损坏。
3. 检查滤波电容：
   • 在180V整流二极管之后，通常有一个耐压250V左右的电解电容（容量如10uF/250V）进行滤波。
   • 检查这个电容是否鼓包、漏液或失效,失效的电容会导致电压偏低或带不动负载。

康佳T21sK026常见故障点总结

根据该机型的常见故障模式,大概率集中在以下几点：

1. 行输出变压器（FBT）损坏： 这是最最常见的原因，FBT内部绕组老化、短路，导致无法产生180V电压，它也可能导致聚焦极电压异常（图像模糊）、阳极高压异常（图像幅度变大或缩小）等,更换同型号FBT是最终的解决方案。
2. 180V整流二极管击穿： 如上所述，这个二极管工作在高频高压脉冲下，容易因过压或过流而损坏,更换一个同规格的二极管即可。
3. 行供电电路故障： 行输出管集电极的供电保险电阻（通常是几欧姆的绿色或白色电阻）烧断，这通常是由于行电流过大引起的，更换后必须检查是否还有其他问题（如FBT损坏）导致电流过大,否则会再次烧毁。
4. 行推动或行振荡电路故障： 虽然不如前两者常见，但也不能排除，例如行推动管击穿，会导致行输出管基极无激励,从而整个行电路停止工作。

维修思路与建议

1. 先测+B，再查行： 这是CRT维修的黄金法则，主电源正常,才去查行电路。
2. 先看外观，再测元件： 检查保险管是否发黑，滤波电容是否鼓包，FBT是否开裂漏油,这些直观的迹象能帮你快速定位。
3. 先换易损件，再换总成： 180V整流二极管和滤波电容是成本极低的易损件，如果怀疑它们，可以先尝试更换，如果无效,再考虑更换昂贵的行输出变压器。
4. 考虑代换： 如果找不到原型号的FBT，可以尝试查找代用型号，CRT电视的FBT代换资料相对较多，可以通过外形、引脚定义、关键电压参数（如+B、180V、聚焦电压等）来匹配。

对于康佳T21sK026无180V电压的故障，最大的嫌疑对象是行输出变压器（FBT）和180V整流二极管，请按照上述步骤，先确认主电源+B电压正常，然后逐步测量行电路各关键点电压,最终定位到损坏的元件进行更换。
