海信LED46K260X3D屏边板故障怎么修？

“屏边板” 这个词在电视维修领域通常不是一个官方的、标准的术语，它很可能指的是电视屏幕模组中的一个关键部件——逻辑板。

我将按照以下步骤为您解析这个问题：

1. 什么是“屏边板”（逻辑板）？
2. 故障现象有哪些？
3. 故障原因是什么？
4. 如何判断和解决？

什么是“屏边板”（逻辑板）？

在液晶电视中,屏幕本身只是一个显示面板，它本身不能发光，也不能直接接收和处理电视主板送来的图像信号，整个图像处理和显示过程需要一个“翻译官”和“驱动器”，这个角色就是逻辑板。

• 位置：它通常安装在屏幕的背面，通过一个扁平的排线（也叫“屏线”）与屏幕的显示面板连接。
• 外观：它是一块绿色的电路板，上面有很多芯片、电容和电阻。
• 功能：它的核心作用是接收主板送来的LVDS（低压差分信号）图像数据信号，然后将其转换成屏幕面板可以识别和驱动的TCON（时序控制）信号，最终控制屏幕上的每一个像素点，从而显示出完整的图像。

当用户说的“屏边板”出问题时，99%的情况指的就是逻辑板故障。

故障现象有哪些？

逻辑板是连接主板和屏幕的桥梁,一旦它出问题，会导致图像显示出现各种异常，常见现象包括：

• 图像花屏、马赛克：屏幕上出现不规则的彩色方块、色块、雪花点，图像严重失真。
• 图像缺色或偏色：红色缺失，导致画面整体发绿或发蓝；或者某个颜色通道的信号时断时续。

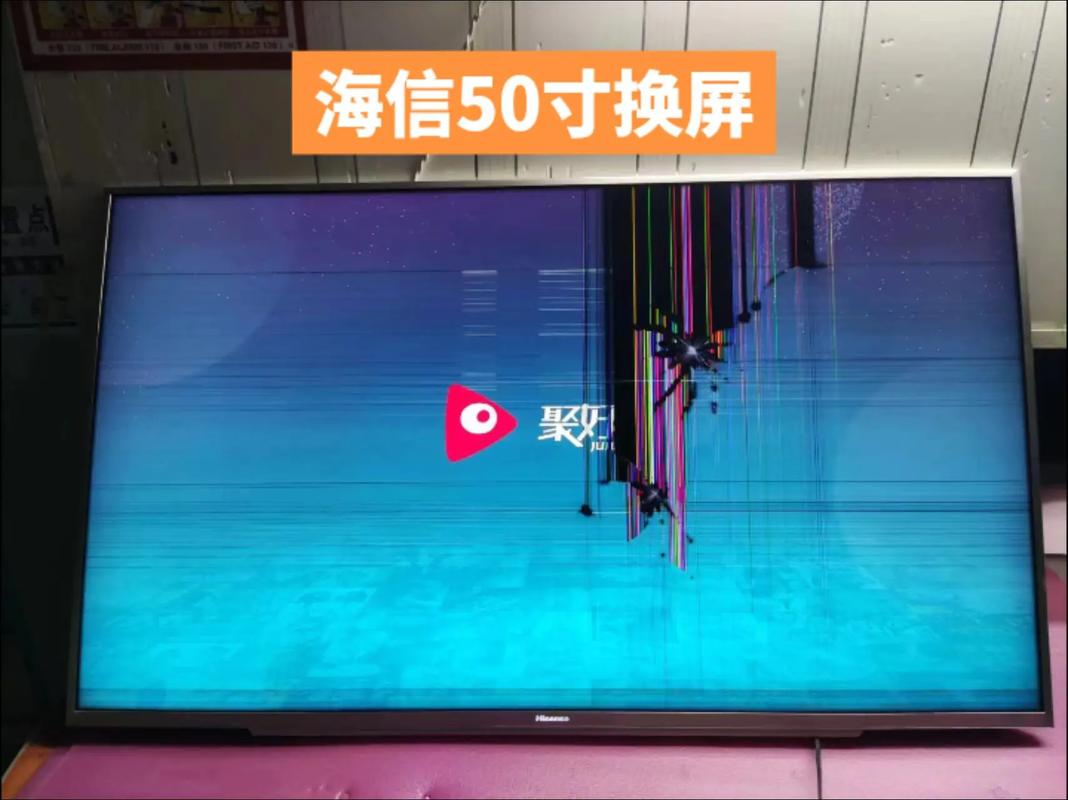

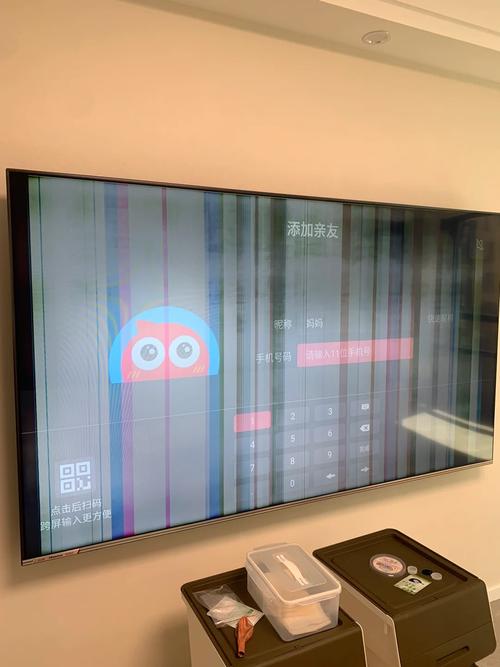

• 图像有干扰线、竖线或横线：屏幕上出现固定的白色、彩色或黑色的线条，可能是垂直的，也可能是水平的，并且通常不会随画面内容变化。
• 图像亮度异常：画面过亮、过暗，或者出现大面积的亮斑/暗斑（俗称“漏光”有时也与逻辑板供电有关）。
• 无图像或黑屏：电视开机声音正常，但屏幕全黑，用手电筒斜着照屏幕能看到非常暗的图像（这叫“负像”或“黑屏”），这种情况也可能是逻辑板或屏幕本身的问题。
• 字符显示异常：电视屏幕上显示的台标、菜单文字等出现缺笔画、乱码或颜色异常。

一个重要特点：逻辑板故障通常不影响电视的音频部分，也就是说，如果电视有声音，但图像出现上述问题，那么逻辑板出问题的可能性就非常大。

故障原因是什么？

逻辑板故障的原因可以分为内部原因和外部原因：

• 内部原因（自身损坏）：

  1. 元件老化/损坏：逻辑板上的核心驱动芯片、供电IC、电容等电子元件因长期工作或质量问题而损坏，这是最常见的原因。
  2. 虚焊：由于电视长期工作产生的轻微震动或热胀冷缩，导致逻辑板上某些焊点脱焊，造成接触不良。
  3. 电路板腐蚀/短路：如果电视内部潮湿或因其他原因导致液体渗入，可能腐蚀电路板，引起短路。

• 外部原因（其他部件导致）：


  （图片来源网络，侵删）
  1. 供电问题：电视主板为逻辑板提供的供电电压不稳定或缺失，这可能是主板上的电源管理芯片或相关电路故障。
  2. 信号问题：电视主板送出的LVDS图像信号本身就有问题，这可能是主板上的图像处理芯片（SoC）或相关电路故障。
  3. 排线问题：连接逻辑板和屏幕的排线松动、氧化或损坏。

如何判断和解决？（DIY指南）

警告：电视内部有高压，非专业人员请勿自行拆机，以免发生触电或损坏设备的风险！以下内容仅为知识科普。

第一步：基本观察和初步判断

1. 确认故障现象：仔细观察屏幕上的具体问题，是花屏、竖线还是黑屏？
2. 检查声音：确认电视声音是否正常，如果声音正常，基本可以排除主板和电源板的整体故障，问题大概率出在屏幕或逻辑板上。
3. 重启电视：有时候软件故障也可能导致显示异常，拔掉电源线，等待1-2分钟后再重新通电，看看问题是否消失。

第二步：联系专业维修人员（推荐）

对于普通用户来说,最稳妥、最安全的方法是联系专业的电视维修师傅，他们可以按照以下专业流程进行判断：

1. 测量供电电压：维修师傅会使用万用表，在逻辑板的供电接口处测量主板送来的电压是否正常（通常是12V、5V、3.3V等，具体型号不同电压也不同），如果电压异常，问题在主板；如果电压正常，则继续下一步。
2. 测量信号波形：使用示波器测量逻辑板输入端的LVDS信号波形是否正常，如果信号波形异常，问题在主板；如果信号波形正常，则基本可以锁定是逻辑板本身的问题。
3. 隔离测试（最关键的判断方法）：
   • 替换法：如果维修师傅有同型号的备件逻辑板，他会将故障逻辑板拆下，换上一块好的逻辑板进行测试，如果图像恢复正常，100%可以确定是原逻辑板损坏。
   • 交叉测试：如果手头没有备件，可以将这台电视的逻辑板拆下，安装到一台确定是主板故障的同型号电视上进行测试（如果这台电视有图像，说明逻辑板是好的），或者，将一台确定是逻辑板故障的电视的逻辑板装到这台电视上，这是判断故障点的黄金标准。

第三步：解决方案

一旦确定了故障点,解决方案就很清晰了：

• 如果是逻辑板损坏：

  • 维修：逻辑板上的元件（如电容、IC）损坏，有些师傅可以尝试拆下损坏元件，更换同型号的新元件进行修复，这种方法成本低，但需要技术过硬，且不一定能找到所有问题的根源。
  • 更换：最直接、最可靠的方法是更换一块全新的逻辑板，这是维修行业的主流做法，成本相对较低，且能彻底解决问题，您需要向维修师傅提供电视的完整型号（LED46K260X3D），以确保买到兼容的逻辑板。

• 如果是主板问题：维修或更换主板。

• 如果是屏幕本身问题：维修成本极高，通常建议直接更换电视，因为屏幕的价格可能比一台新电视还贵。

总结与建议

对于海信LED46K260X3D的“屏边板”故障：

1. 术语翻译：基本可以等同于逻辑板故障。
2. 典型症状：图像花屏、竖线、缺色、黑屏但有声音。
3. 根本原因：通常是逻辑板上的元件损坏或虚焊，但也可能是主板供电或信号问题。
4. 最佳处理方式：
   • 不要自行拆机。
   • 寻找专业电视维修师傅。
   • 师傅会通过测量电压、信号波形，并最终使用“替换法”来准确定位故障。
   • 如果确认是逻辑板问题，更换一块新的逻辑板是性价比最高的解决方案。

在联系维修时,请务必准备好电视的完整型号，以便师傅能准确判断和准备配件。
