380v电磁灶线盘断开故障如何检修？

核心概念：什么是“线盘断开”？

这里的“线盘断开”通常有两种可能：

1. 线圈断路： 线盘内部的漆包铜线因为过热、机械应力或老化而断裂,导致电流无法形成完整的回路。
2. 接线端子断开： 线盘与外部电路连接的接线端子（螺丝、焊点、插头）松动、脱落或烧毁,造成物理连接中断。

这两种情况的结果都是一样的：线盘无法正常工作，电磁灶不加热。

故障原因分析

380V电磁灶线盘断开，通常不是偶然发生的,背后往往有更深层的原因。

直接原因：线盘本身损坏

• 线圈烧断： 这是最常见的原因，由于长时间大功率工作、线圈局部绝缘层破损导致匝间短路，或散热不良，线圈温度急剧升高，最终将铜线烧熔、烧断。
• 接线端子故障：
  • 螺丝松动： 大电流通过时会产生电动力和热量，可能导致接线螺丝松动，接触电阻增大，进一步发热,最终烧毁接线端子或连接线。
  • 焊接点脱落： 如果线盘是焊接方式连接,焊点可能因虚焊或过热而脱落。
  • 插头/插座氧化烧蚀： 快速接头或插座在高温高湿环境下容易氧化，接触不良，产生电弧,烧毁触点。

根本原因：导致线盘损坏的“元凶”

找到直接原因后，必须找到根本原因，否则即使更换了线盘,新线盘很快也会损坏。

• 电网电压不稳或过高： 380V电压如果长期不稳定或超过额定值，会导致电磁灶工作电流异常增大，线盘和功率元件（IGBT）承受巨大压力,极易烧毁。
• 散热系统严重故障：
  • 风扇不转： 风扇电机烧毁、电容失效或控制电路故障,导致风扇停转。
  • 风道堵塞： 油污、杂物堵塞了进风口或出风口,导致热量无法散发。
  • 散热片积灰严重： 散热片被厚厚的油污覆盖,散热效率极低。
  • 结果是： 线盘和IGBT等核心部件在高温下长期工作，绝缘性能下降,寿命锐减。
• 功率驱动电路故障：
  • IGBT（绝缘栅双极型晶体管）击穿短路： IGBT是控制电流通过线盘的“开关”，如果IGBT因过压、过流或过热而击穿，会形成巨大的短路电流,瞬间烧毁线盘。
  • 驱动电路异常： 控制IGBT的驱动电路（如PWM信号、供电异常）出现问题，可能导致IGBT误导通,同样会烧毁线盘。
• 电容失效： 与线盘并联的谐振电容（通常是几个大容量的无感电容）如果失效（如鼓包、漏液、容量衰减），会导致LC谐振电路工作异常，电流和电压波形畸变,损坏线盘和IGBT。

故障排查与维修步骤

⚠️ 安全第一！ 380V电压是致命的！在维修前,请务必：

1. 切断电源！ 并使用验电笔确认输入端和滤波电容等部位已完全无电。
2. 等待电容放电！ 电磁灶内部的大电容在断电后仍会储存高压，必须用大功率电阻（如水泥电阻）进行放电操作,否则会触电或损坏万用表。
3. 不具备专业知识和技能者，请勿自行拆修，应联系专业维修人员。

第一步：目视检查

在不通电的情况下,打开电磁灶外壳。

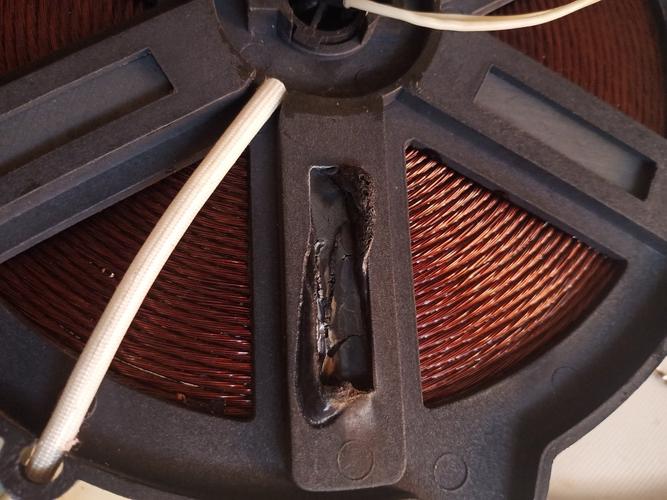

1. 检查线盘外观： 仔细观察线盘的漆包线是否有明显的发黑、烧焦、熔化或断裂点,这是最直接的判断依据。

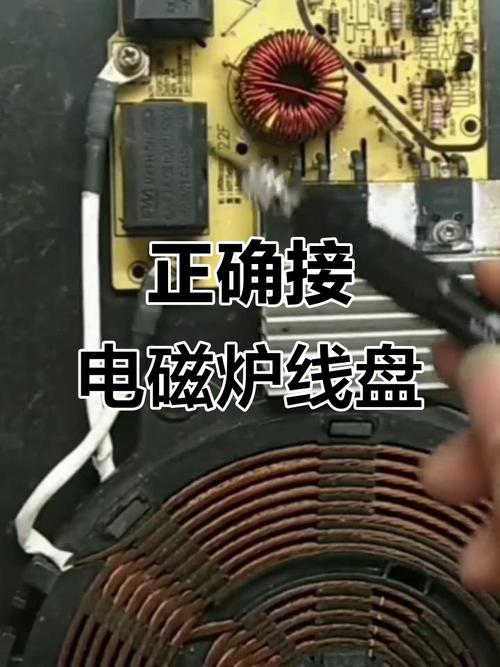

2. 检查接线端子： 检查线盘的连接螺丝是否松动、烧蚀，检查连接线是否有烧熔的痕迹，如果是插头式连接，检查插头和插座是否烧黑、变形。
3. 检查“元凶”：
   • 风扇： 手拨扇叶，看是否能顺畅转动,检查风扇电机接线是否脱落。
   • 散热片： 检查是否被油污和灰尘完全堵塞。
   • IGBT和电容： 观察IGBT和电容外观是否有鼓包、漏液、炸裂等明显损坏迹象。

第二步：断路测试（确认线盘是否断开）

使用万用表的电阻档（Ω档）进行测量。

1. 将两支表笔分别接触线盘的两个接线端子。
2. 观察读数：
   • 正常情况： 应该有一个很小的电阻值（通常是零点几欧姆到几欧姆，具体取决于线盘型号），这个阻值非常小,但绝不是无穷大或0。
   • 断路情况： 如果万用表显示为 “OL”（无穷大），则可以100%确定线盘内部线圈已经断开。

第三步：排查根本原因（至关重要！）

如果确认线盘已断开，千万不要马上换上新线盘！ 必须先找到导致它损坏的原因,否则新线盘会再次被烧毁。

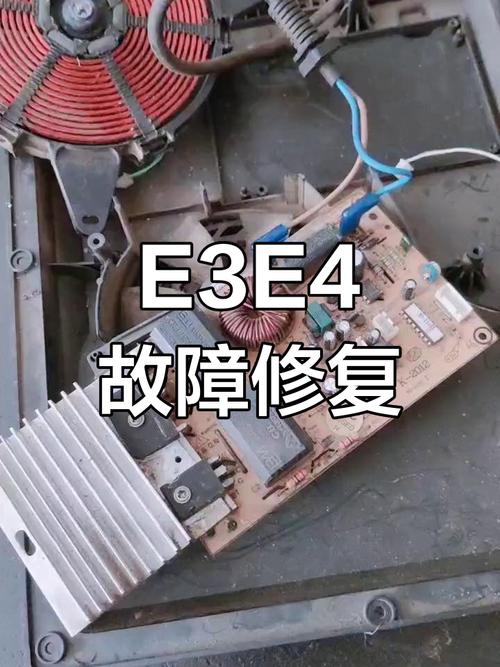

1. 检查IGBT和整流桥：


   （图片来源网络，侵删）
   • 断开线盘的连接线。
   • 用万用表的二极管档或电阻档测量IGBT的三个极（C-集电极, E-发射极, G-栅极）。
     • C-E之间： 正反向都应不通（或有一个固定的压降值，具体看型号），如果短路（阻值为0）,则IGBT已击穿。
     • G-C和G-E之间： 正反向测量的结果应有差异，不能完全短路或开路，如果G-E短路,通常是驱动电路问题。
   • 用同样方法测量输入端的整流桥（四个二极管组成的桥堆）,看是否有二极管被击穿短路。

2. 检查谐振电容：

   • 务必先对电容放电！
   • 将电容从电路板上焊下一脚,或断开其一端连接。
   • 用万用表的电容档测量其容量，是否与标称值严重不符，如果没有电容档，可以用电阻档观察其充电过程：表针会先摆动到一个位置，然后慢慢回到无穷大，如果始终为0或无穷大,则电容已失效。

3. 检查驱动电路：

   这需要一定的电路知识，需要检查供给IGBT驱动电路的电源电压是否正常，以及从控制板送到驱动电路的PWM信号是否正常，这部分比较复杂,建议由专业人员处理。

维修方案

1. 更换线盘：

   根据电磁灶的型号，找到完全匹配的线盘进行更换，注意功率、尺寸、接口等参数必须一致。

2. 处理根本故障：

   • 如果IGBT击穿： 必须同时更换IGBT和驱动它的电阻（通常是一个或几个小阻值功率电阻，如几欧姆、十几瓦的）,并检查谐振电容是否损坏。
   • 如果电容失效： 更换所有谐振电容，建议成组更换，即使其他电容看起来正常,其性能也可能已经下降。
   • 如果散热不良： 彻底清理风道和散热片，修复或更换风扇电机,确保散热系统正常工作。
   • 如果电网问题： 为电磁灶安装一个合适的稳压器,确保输入电压在设备允许的范围内。

总结与建议

对于380V电磁灶的线盘断开故障，正确的维修流程是： 目视检查 → 测量确认断路 → 排查根本原因（重点检查IGBT、电容、散热） → 更换损坏件（包括线盘和所有损坏的“元凶”） → 测试修复。

由于380V设备危险性高，维修成本也高,强烈建议：

• 如果自己不熟悉电路，立即停止操作，联系专业的工业电器维修服务。
• 维修后，不要立即投入高负荷使用，先进行小功率测试，观察一段时间,确认一切正常后再放心使用。
