重要声明：安全第一！
- 高压危险！ 电视背光电路涉及高压（通常在60V-100V DC，甚至更高），即使电视处于待机状态，部分电路也可能带电，操作前务必完全断开电源，并等待一段时间（建议10-15分钟）让大电容充分放电。
- 保修问题： 自行维修将导致电视立即失去官方保修，如果电视在保修期内,请务必联系小米官方售后。
- 技术要求： 本指南需要您具备一定的电子维修知识，能够熟练使用万用表，并能够识别和焊接电子元件，如果您不熟悉这些操作,强烈建议寻求专业维修人员的帮助。
第一步：判断故障现象
背光电路故障通常表现为以下几种情况,这有助于我们缩小排查范围：
（图片来源网络，侵删）
-
完全黑屏，但有声音：
- 现象： 电视开机后，能听到声音（如开机音乐、背景音），但屏幕全黑，用手电筒贴近屏幕照射,能看到非常暗淡或有彩色闪烁的图像。
- 判断： 100%是背光电路故障，主板、逻辑板、屏驱动板都工作正常,问题出在为LED灯条提供电力的背光电路板上。
-
屏幕局部或出现竖线/横线黑屏/亮线：
- 现象： 屏幕一部分亮，一部分不亮，或者有不规则的亮线、黑线。
- 判断： 很可能是LED灯条局部损坏，但也可能是背光板供电不均,需要进一步排查。
-
屏幕闪烁，亮度不稳定：
- 现象： 屏幕时亮时暗，或者亮度不断变化，伴随“滋滋”的异响。
- 判断： 通常是背光板上的驱动IC（如OZ960, OZ962等）或相关供电电路问题,导致输出电流不稳定。
-
开机瞬间亮一下然后黑屏：
（图片来源网络，侵删）- 现象： 按下电源键，屏幕能亮一下（正常显示），然后瞬间熄灭,但声音正常。
- 判断： 保护电路启动，背光板检测到过流、过压或短路，触发保护，切断背光输出，这通常是某个LED灯条短路、驱动IC损坏或其周边元件问题。
第二步：维修准备
-
工具：
- 万用表（必备，用于测电压、电阻、通断）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 螺丝刀套装（十字、一字）
- 镊子、尖嘴钳
- 隔离变压器（可选，但强烈推荐，用于隔离市电,增加安全性）
- 导线（用于飞线修复）
-
备件（根据初步判断准备）：
- 保险丝： 背光板上最容易损坏的元件之一，通常有1-2个,表面会发黑或熔断。
- 驱动IC： 核心芯片，型号如 OZ960, OZ962, LT8331 等,是故障高发区。
- MOS管： 用于控制电流,也可能因电流过大而烧毁。
- 电容： 特别是高压滤波电容，容易鼓包、失效。
- LED灯条： 如果判断是灯条问题,需要准备新的灯条。

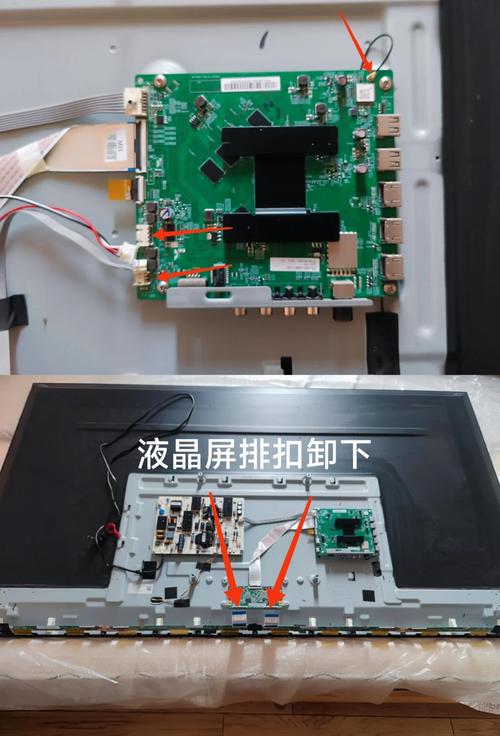

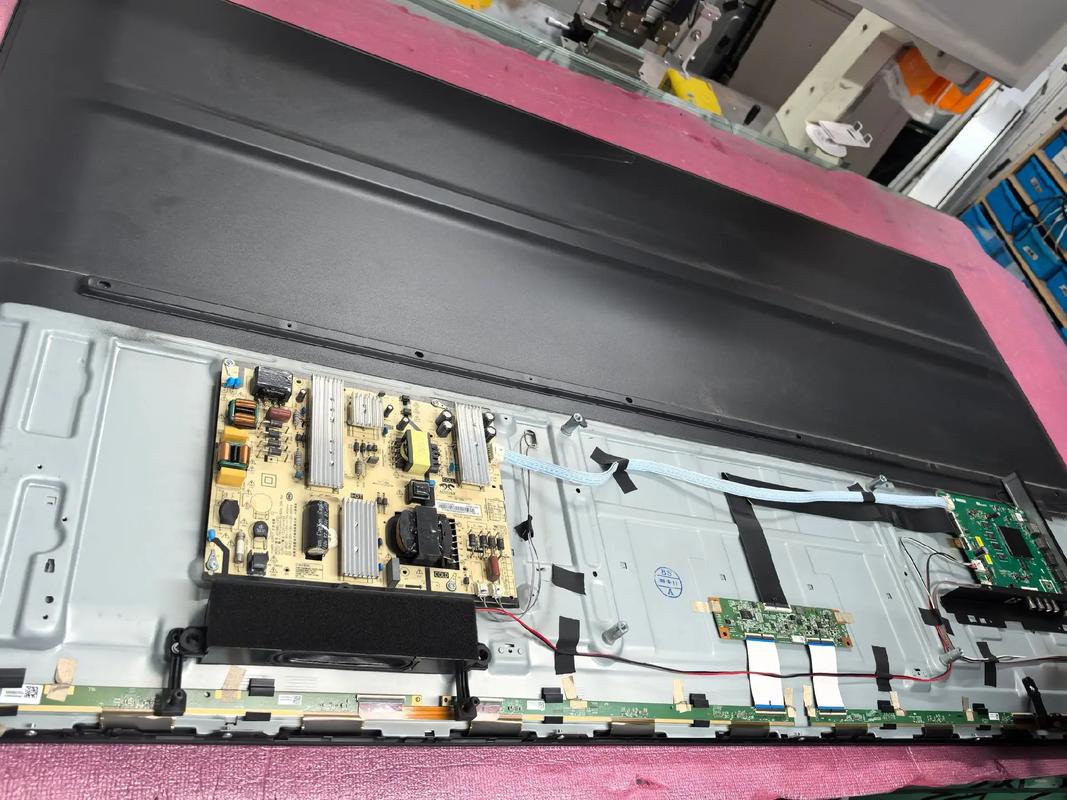

第三步：拆机与初步检查
-
断电与放电： 拔掉电源线，拆掉后盖螺丝，取下后壳，找到背光板上的大电容（通常是圆柱形的，上面标有高压值，如160V 220uF），用万用表的电阻档或专门的放电笔对其进行放电,防止电击。
-
目视检查：
（图片来源网络，侵删）- 保险丝： 仔细观察背光板上的保险丝，看是否发黑、熔断，用万用表电阻档测量其通断，如果断路,则说明后续电路存在严重短路。
- 电容： 检查所有电容，特别是高压大电容和驱动IC周边的小电容，看是否有鼓包、漏液、顶部鼓起的现象。
- 驱动IC和MOS管： 观察这些芯片表面是否有烧焦、裂痕的痕迹。
- PCB板： 检查PCB板上是否有明显的烧焦发黑处,或因电流过大导致的铜箔发烫变色。
第四步：故障排查与维修（核心步骤）
假设您的电视是“开机瞬间亮一下然后黑屏”或“有声音黑屏”的典型故障,请按以下步骤操作：
保险丝熔断
如果保险丝F1或F2熔断，绝对不能直接更换新保险丝就通电！ 这是因为后续电路肯定存在短路点。
-
查找短路点：
- 断电测量： 用万用表的二极管档或电阻档，测量保险丝输出端到地（GND）的电阻，正常情况下应该有很大的阻值（兆欧级别）。
- 分段排查： 如果阻值很小或为0，说明短路,你需要沿着背光电路的主要供电路径分段测量。
- 重点检查对象：
- PFC电路输出端： 测量PFC大电容的正负极对地电阻，如果短路，通常是PFC开关管（MOS管）或其驱动电路损坏。
- 驱动IC供电脚： 测量驱动IC的VCC电源引脚对地电阻，如果短路，可能是IC本身击穿，或其周边的滤波电容、稳压IC（如TL431）损坏。
- MOS管： 测量背光MOS管的D、S极之间是否击穿短路。
- LED灯条接口： 将所有连接到LED灯条的排线都拔掉，再测量背光板输出端对地电阻，如果阻值恢复正常，说明是LED灯条短路，这是最常见的原因之一，你可以用万用表二极管档逐一测量灯条上每个LED串的正反向电阻,找到短路的那个串。
-
修复并更换保险丝：
- 找到并更换所有损坏的元件（如短路MOS管、损坏的IC、鼓包电容、短路的LED灯条）。
- 更换同规格的保险丝，保险丝的规格（如T2A 250V）通常会印在保险丝表面或PCB丝印上，如果找不到，可以先用稍大一点电流的（如2.5A）代换，但切记这只是临时措施,必须确保短路问题已完全解决。
保险丝完好，但背光不亮
这种情况说明背光板没有严重短路,可能是驱动电路或控制信号问题。
-
测量关键电压：
- 主供电： �量背光板输入的12V或24V电压是否正常,这是整个背光板工作的基础。
- PFC输出电压： 如果电视有PFC（功率因数校正）电路，测量PFC大电容两端的电压，正常工作时，对于220V市电，该电压应在380V左右，如果电压异常或不稳定,检查PFC电路。
- 驱动IC供电： 测量驱动IC（如OZ960）的VCC引脚电压是否正常（通常是12V-18V），如果电压偏低或没有，检查其供电电路上的电阻、电容、稳压IC（如TL431）。
- 使能信号： 背光板通常有一个使能信号（BL_ON或EN），来自主板，测量这个信号在背光板接口处的电压，开机时，这个信号应该从低电平（0V）变为高电平（通常是3.3V或5V），如果这个信号没有，问题可能在主板，如果信号正常，但背光不亮,问题在背光板。
-
检查驱动IC及其周边电路：
- 驱动IC本身： 如果供电和使能信号都正常，但背光不亮，驱动IC损坏的可能性非常大，可以测量其各引脚对地电阻，与正常板子的值进行对比（需要另一块好的背光板作为参考，或查找该IC的数据手册）。
- 关键周边元件： 检查驱动IC外部的振荡电阻、采样电阻、电流检测电阻等，这些小电阻的阻值变化或开路,都会导致驱动IC工作异常。
- MOS管： 测量MOS管的G极是否有驱动脉冲信号（需要示波器，新手可跳过），如果G极有信号但D-S极无输出,可能是MOS管损坏。
-
检查LED灯条：
即使保险丝没断，也可能是LED灯条存在开路（断路），导致整个背光板保护，可以尝试将背光板输出端与一根好的LED灯条连接测试，如果灯条亮了,说明原装灯条损坏。
第五步：常见故障点总结（针对小米L49M5这类电视）
- 保险丝熔断： 90%的原因是LED灯条短路，其次是PFC MOS管或背光驱动MOS管击穿。
- 驱动IC损坏： OZ960/OZ962系列是故障高发区，通常是因为其供电不稳、负载（灯条）短路或自身质量原因导致烧毁。
- 电容失效： 高压滤波电容鼓包、容量下降，会导致电压不稳,引起背光闪烁或无背光。
- 电阻变值/开路： 特别是驱动IC周边的采样电阻、电流检测电阻，阻值很小（通常在0.1Ω到几Ω之间）,容易因过流而烧毁。
维修流程图（简化版）
[电视故障]
|
V
[现象判断] --> 黑屏有声音? --> 是 --> [检查背光板]
|
V
[保险丝?]
|
熔断 ------------------------+--> [查找短路点] --> [更换损坏件] --> [更换保险丝]
|
未熔断 -----------------------+
|
V
[测关键电压]
|
供电异常 ----------------------+--> [检查供电电路]
|
供电正常 -----------------------+
|
V
[测使能信号 BL_ON]
|
信号异常 ----------------------+--> [检查主板]
|
信号正常 -----------------------+
|
V
[检查驱动IC]
|
IC损坏 ------------------------+--> [更换驱动IC]
|
IC正常 -------------------------+
|
V
[检查LED灯条]
|
灯条损坏 ----------------------+--> [更换灯条]
|
灯条正常 -------------------------+
|
V
[其他复杂故障，如PFC电路等]维修过程需要耐心和细心，一步步排除,祝您维修顺利！
