【求助】海信K20JD电视,图像正常,背光不亮,黑屏故障分析
楼主: 维修新手 时间: 2025-10-27 问题描述: 一台海信K20JD 50英寸的智能电视,开机后,屏幕是全黑的,但仔细听,能听到电视正常开机的声音(比如开机音乐、系统启动声),用遥控器按菜单键也能听到提示音,这说明主板和电源板基本工作正常,问题大概率出在背光部分。

(图片来源网络,侵删)
故障现象初步判断
根据您的描述,我们可以确定以下几点:
- 电源部分正常: 电视能开机,说明主电源板已经输出+12V、+24V等必要电压给主板和背光驱动板。
- 主板/逻辑板正常: 能听到声音和按键响应,说明主板已经正常工作,并驱动了屏幕的逻辑部分(TCON板),只是图像信号因为没有背光而“看不见”。
- 核心问题: 背光模组没有点亮。
故障范围锁定在 “背光驱动板(常称LED灯条驱动板或高压板)”、“背光模组(LED灯条)” 以及它们之间的连接线路上。
维修思路与步骤(从简到繁)
在动手之前,务必注意安全! 电视内部有高压,特别是背光驱动板上的输出端子,即使断电后电容中仍可能存有残余电荷,操作时务必使用隔离变压器,或至少确保单手操作,避免触电。
第一步:准备工作

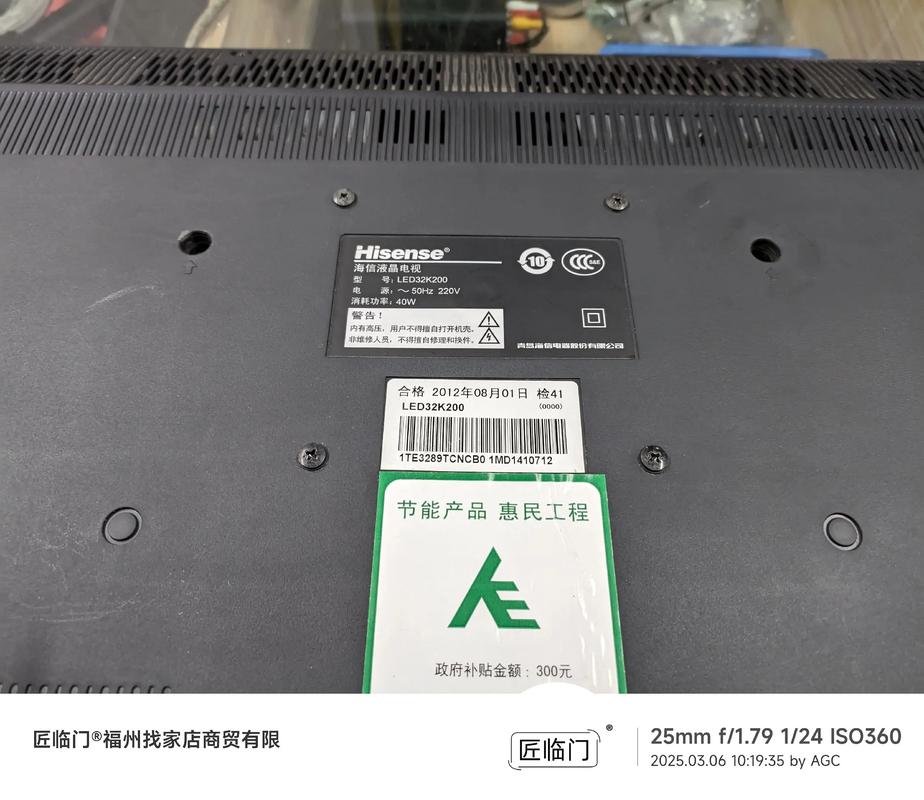

- 拆机: 准备好合适的螺丝刀,拆掉电视后壳,注意,海信电视的螺丝可能在底部或侧面,部分卡扣需要小心撬开。
- 观察: 拆开后,找到背光驱动板(通常是一个长方形的电路板,上面有多个插座连接到屏幕边缘的灯条)和主板,观察板上是否有明显的烧毁、鼓包电容元件。
- 必备工具:
- 万用表(必备!)
- 隔离变压器(强烈推荐,安全第一)
- 绝缘胶带、扎带等
第二步:检查背光驱动板的供电
这是最关键的一步,背光驱动板要工作,必须先获得供电。

(图片来源网络,侵删)
- 找到供电接口: 背光驱动板上通常有一个较大的电源输入插座,来自主电源板,这个接口一般标注着 +24V 或 +12V(具体电压请参考您电视型号的维修手册或板上丝印)。
- 测量电压:
- 用万用表的直流电压档,黑表笔接地(金属机壳或电源板的接地端),红表笔测量供电接口的+V端(通常是+24V)。
- 开机测量: 打开电视,观察万用表读数。
- 有电压(如24V)且稳定: 说明供电正常,进入第三步。
- 无电压或电压异常(如远低于24V): 问题可能出在电源板或主板上对背光驱动板的供电控制电路上,需要检查电源板对应输出电压是否正常,以及主板是否发出了开机信号(PWR-ON或STB信号)给电源板。
第三步:检查背光驱动板的使能信号
很多电视的背光驱动板是受主板控制的,需要主板发送一个“开启”信号(通常称为 BL-ON 或 EN 信号),背光板才会开始工作。
- 找到使能信号接口: 背光驱动板上除了电源接口,还有一个较小的连接器,通常是2-4针,连接到主板,这个接口可能标注着 BL-ON, PWM, EN 等。
- 测量信号:
- 万用表调到直流电压档。
- 开机前测量: 电视处于待机状态时,这个信号线的电压可能是低电平(如0V)。
- 开机后测量: 电视开机瞬间,测量该信号线的电压,如果正常,电压会跳变为高电平(如3.3V, 5V, 12V等,具体看板子设计)。
- 判断:
- 电压正常跳变: 说明主板控制信号正常,问题很可能在背光驱动板本身或灯条,进入第四步。
- 电压没有变化或始终为0V: 说明主板没有发出背光开启信号,需要检查主板上的相关电路,或者可能是软件问题(可尝试强制恢复出厂设置或刷机,有时软件死锁会导致不发送背光信号)。
第四步:点亮测试(隔离法)
这是判断背光板和灯条谁出问题的“金标准”。
- 断开灯条连接: 找到背光驱动板上所有连接到屏幕灯条的输出插座(通常有4-8个,分别对应屏幕的上下左右灯条)。小心地将这些插座全部拔下。
- 准备假负载(可选但推荐): 为了防止背光板在空载时损坏,可以用一个功率合适的水泥电阻(对应+24V电压,可以用10KΩ/5W的电阻)作为假负载,接在一个输出端子上,如果手头没有电阻,也可以短时间(1-2秒)通电测试,但风险稍高。
- 通电测试:
- 重新给电视通电(确保电源线和使能信号线都连接正常)。
- 观察背光驱动板本身。
- 如果背光板上的指示灯亮了,或者能听到轻微的“滋滋”声(正常工作声),并且用万用表测量输出端有高压(如60-90V DC)输出: 恭喜!背光驱动板是好的! 问题100%出在LED灯条上,需要进入第五步排查灯条。
- 如果背光板毫无反应,指示灯不亮,也没有声音: 基本可以确定背光驱动板损坏。 需要拆下背光板,进行元件级维修(见第六步)。
故障点定位与维修
第五步:排查LED灯条故障(如果背光板是好的)
- 测量单个灯条: 将拔下的灯条逐一连接到背光板上,每次只连接一个,然后通电测试。
- 如果连接某个灯条后,背光板不工作或输出电压异常降低,说明这个灯条损坏。
- 如果所有灯条单独连接都正常,但连接上所有灯条后就不工作了,可能是灯条并联后总电流过大,超过了背光板的负载能力,或者背光板驱动能力不足。
- 测量灯条本身:
- 用万用表的二极管档或电阻档,测量灯条两端子之间的电阻。
- 正常情况: 应该能测到一个很小的阻值(通常在几欧姆到几十欧姆之间),并且所有LED珠子是导通的。
- 故障情况: 阻值无穷大(断路),或者阻值非常小(短路),断路通常是某个LED珠子烧毁或虚焊,短路可能是铜箔烧毁粘连。

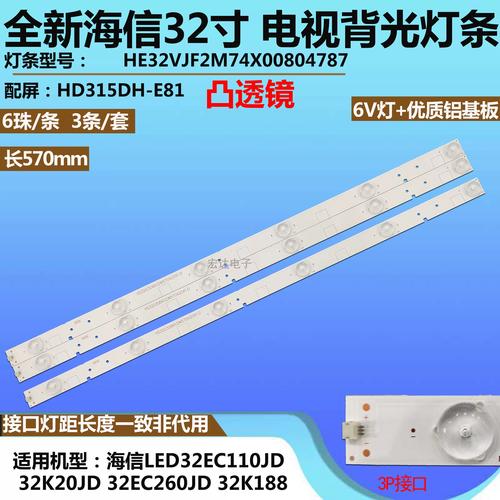

- 维修灯条:
- 局部维修: 如果只是个别LED珠子损坏,可以找到损坏的珠子,将其焊下,更换一个同型号的LED珠子(注意正负极和功率)。
- 更换整条: 如果灯条损坏严重(大面积烧毁、铜箔断裂),最简单有效的方法是购买一条同型号、同长度、同电压的全新灯条进行更换,网上很容易找到,价格不贵。
第六步:维修背光驱动板(如果背光板是坏的)
对于新手来说,维修背光板难度较高,但常见故障点也比较集中。
- 外观检查: 仔细检查背光板上的电容,看是否有鼓包、漏液的现象,这是最常见的故障点,更换同型号的电容即可解决大部分问题。
- 保险丝检查: 找到背光板输入端的保险丝(通常是一个小玻璃管或贴片元件),用万用表通断档测量是否熔断,如果熔断,需要先排查后级电路(如MOS管、IC)是否存在短路,再更换同规格的保险丝。
- 核心IC检查: 背光板上通常有一颗核心的PWM驱动IC(如O
