电磁炉JYC不加热，故障点在哪？

JYC通常是苏泊尔（Supor）品牌电磁炉的型号前缀，但其内部电路设计与其他主流品牌大同小异，下面我将为您系统地分析可能的原因和排查步骤,您可以根据自己的情况由简到繁地进行检查。

第一部分：安全第一！重要提示

在开始任何检查之前,请务必注意：

1. 断电！断电！断电！ 拔掉电磁炉的电源插头,确保完全不带电。
2. 专业操作： 如果您不熟悉电路和电子元件，请不要自行拆机维修，电磁炉内部有高压电容，即使断电后一段时间内仍可能储存有危险的高压电,非专业人员触碰有生命危险。
3. 寻求专业帮助： 如果排查后问题依然存在,建议联系品牌售后或专业的家电维修师傅进行检修。

第二部分：由简到繁的故障排查指南

请按照以下顺序逐一排查,大部分问题都可以在这一步找到原因。

第一步：外部检查与基本操作（最常见）

1. 确认电源：

   • 检查电源插头是否插紧。
   • 检查家里的插座是否有电（可以插个台灯或手机充电器试试）。
   • 检查家里的空气开关或保险丝是否跳闸了。

2. 确认锅具：


   （图片来源网络，侵删）
   • 这是最最常见的原因！ 电磁炉只能使用含铁的磁性锅具，您可以将锅具底部放在一个冰箱贴上，如果能吸住,那就可以。
   • 常见的不可用锅具：不锈钢锅（非304或非复合底）、铝锅、铜锅、玻璃锅、陶瓷锅、砂锅等。
   • 锅具的直径是否过小？一般电磁炉要求锅具直径不小于12厘米（具体请参考您的说明书）。
   • 锅具底部是否过于不平或有严重凸起？这会导致电磁炉无法有效识别或加热。

3. 确认操作：

   • 重新启动电磁炉：拔掉电源插头，等待1-2分钟,再重新插上开机。
   • 检查是否按错了功能键，有些电磁炉有“爆炒”、“火锅”、“保温”等模式,确保您选择了正确的加热功能。
   • 检查是否设置了定时功能，或者误触了“童锁”功能。

4. 确认电磁炉状态：

   • 听声音： 开机后，您是否能听到电磁炉内部有“嘀”的一声，然后风扇开始转动？如果没有声音和风扇转动,说明电磁炉可能根本没有进入待机或加热状态。
   • 看显示： 电磁炉的显示屏是否正常亮起？是否显示了错误代码（比如E0, E1, E2, E3等）？错误代码是诊断故障的关键！ 请务必查阅您的产品说明书,看错误代码代表什么意思。

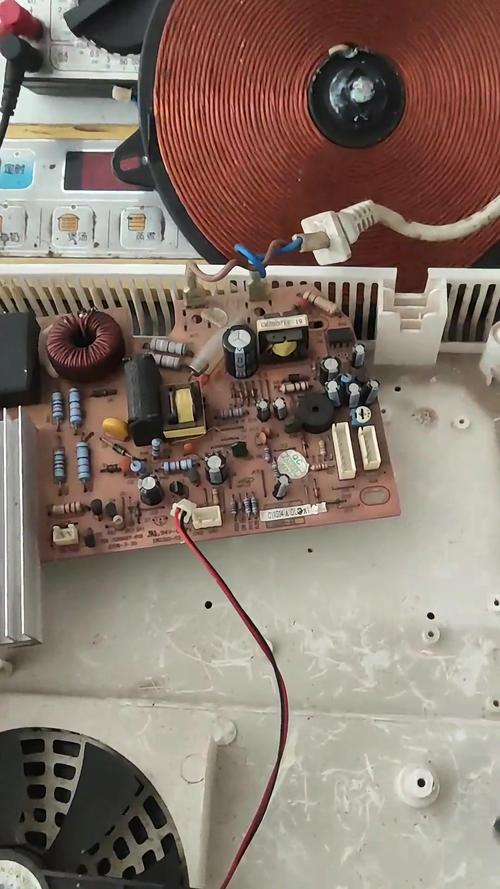

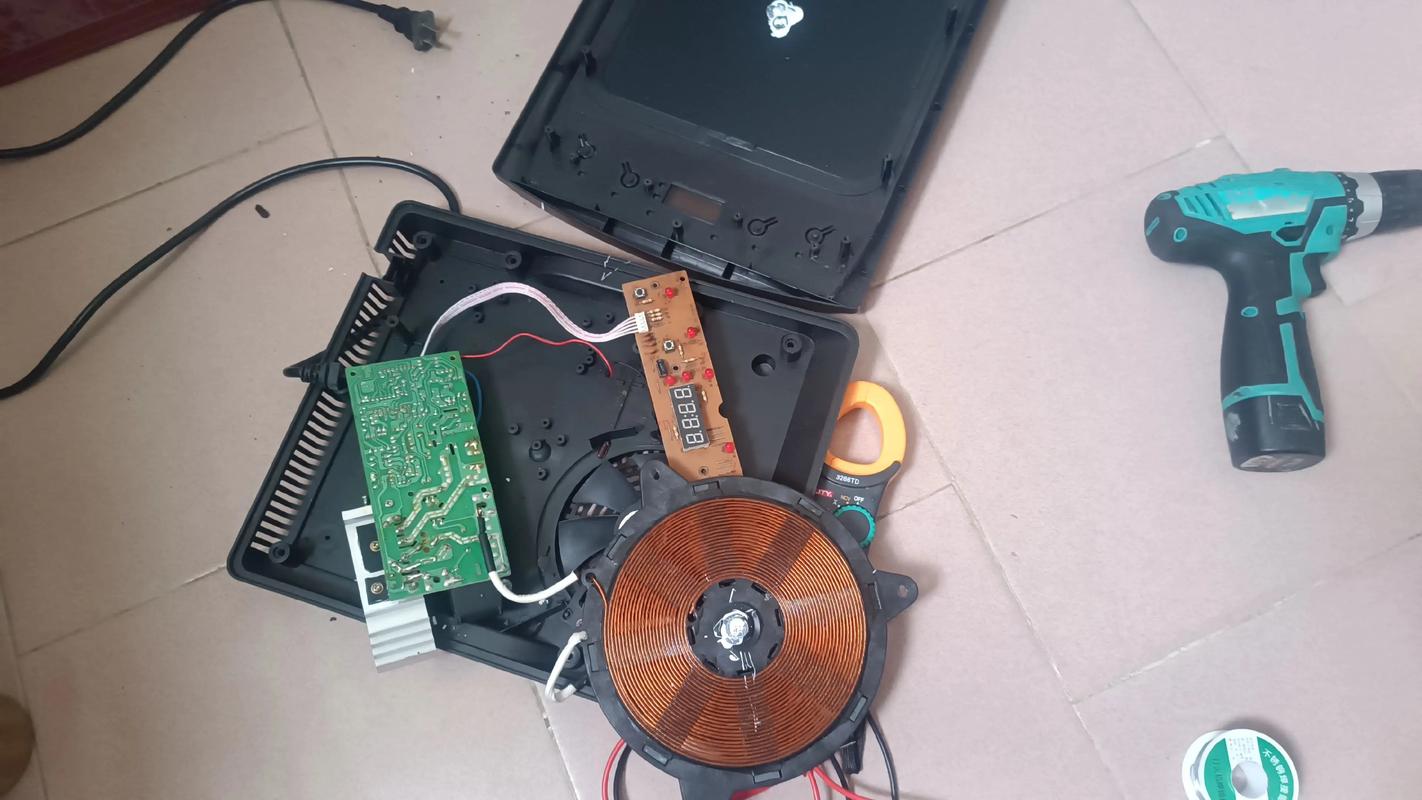

第二步：内部可能故障点（需专业拆机检查）

如果以上外部检查都正常，但电磁炉就是不加热，那么问题很可能出在内部，电磁炉不加热，核心问题通常是“没有产生高频电流”或“锅具检测不到”。

以下是内部主要元件的故障可能性分析：

核心部件：IGBT管（绝缘栅双极型晶体管）

• 作用： 电磁炉的“心脏”，负责将直流电转换成高频交流电,驱动线圈盘产生磁场。
• 故障表现： IGBT是过流、过压损坏率最高的元件，如果它被击穿短路，会导致保险丝熔断，如果它性能不良或开路，则无法产生电流,导致不加热。
• 如何初步判断（需拆机）：
  1. 断电后,拆开电磁炉外壳。
  2. 找到保险丝（通常是一个小玻璃管或陶瓷管），用万用表的电阻档（二极管档）测量。
  3. 如果保险丝熔断（电阻无穷大）， 那么很可能是IGBT或整流桥等元件被击穿，需要进一步测量IGBT的三个引脚之间是否短路，如果短路,基本可以确定IGBT损坏。
  4. 如果保险丝完好， 但电磁炉不加热,也可能是IGBT开路或驱动电路有问题导致其无法正常工作。

同步信号电路（包括高压电阻、电容）

• 作用： 检测线圈盘两端的电压，确保IGBT的开关时机与电流相位同步,防止其因过流而烧毁。
• 故障表现： 如果这个电路中的某个电阻（通常是几个大功率的、颜色为橘黄色或蓝色的电阻）或电容开路或短路，会导致CPU无法获得正确的同步信号，从而判定“异常”,保护性停止加热。
• 如何初步判断： 检查这个区域是否有明显烧黑的电阻或鼓包的电容。

驱动电路

• 作用： 接收CPU的PWM信号,并将其放大后去驱动IGBT的导通和关断。
• 故障表现： 驱动芯片（如TA8316S, ICQ0365等）或周边的电阻、电容损坏，会导致没有驱动信号输出给IGBT,IGBT虽然完好但无法工作。
• 如何初步判断： 测量驱动芯片的供电电压是否正常，输入输出信号是否正常（需要示波器或专业维修知识）。

电流检测电路（包括电流互感器、采样电阻）

• 作用： 实时检测工作电流的大小，并反馈给CPU,用于功率调节和过流保护。
• 故障表现： 电流互感器损坏，或连接它的采样电阻阻值变大/开路，会导致CPU检测到的电流始终为零或异常小，从而判定“无锅”或“锅具不符”,拒绝加热。
• 如何初步判断： 测量采样电阻的阻值是否与标称值一致。

锅具检测电路

• 作用： 在开机时检测是否有合适的锅具放置在面板上，这是一个LC振荡电路,通过线圈盘和电容组成。
• 故障表现： 如果电路中的电容失效或电阻阻值变化，会导致振荡信号异常，CPU无法判断锅具的存在，会报“E0”或“无锅”错误,不加热。
• 如何初步判断： 测量与锅具检测相关的电容是否失效,电阻是否正常。

微处理器（CPU/MCU）

• 作用： 电磁炉的“大脑”，负责接收指令、控制所有电路、执行保护程序。
• 故障表现： CPU本身损坏的可能性相对较低，但如果它工作不正常（如没有复位信号、晶振损坏），也会导致所有功能失灵,包括不加热。
• 如何初步判断： 检查CPU的供电电压、晶振是否起振（需要示波器）等。

总结与建议

给您的最终建议：

1. 先做第一部分的所有外部检查，特别是换锅，这能解决80%以上的“不加热”问题。
2. 如果外部检查无效，并且您看到错误代码，请务必查阅说明书,这是最直接的线索。
3. 如果没有任何错误代码，且确认锅具没问题，那么问题几乎可以肯定是出在内部电路上。
4. 强烈建议将电磁炉送修，因为内部涉及高压和精密电路，自行维修不仅难度大，而且非常危险，维修师傅通常有专业的工具（如万用表、示波器）和经验，可以快速定位故障点，比如更换一个价值几块钱的电阻或电容，就能解决问题,远比您自己盲目拆机要安全和经济。
