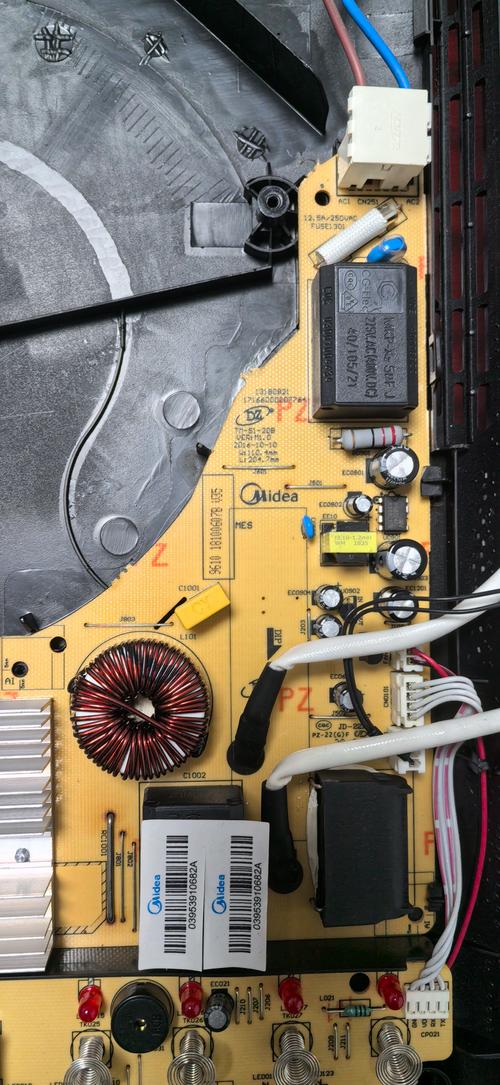

美的SK2103电磁炉烧管故障原因是什么？

核心问题：为什么美的SK2103电磁炉会烧管？

“烧管”通常指的是IGBT（绝缘栅双极型晶体管）和整流桥（桥堆）被击穿损坏，这根本原因不是IGBT或桥堆本身质量差，而是驱动电路或保护电路未能控制好IGBT的导通状态，导致其瞬间流过巨大电流而烧毁。

就是“该关的时候没关，该开的时候开得太猛”。

第一步：安全第一！维修前的准备工作

在拆机之前,请务必做好以下准备，以防触电和损坏其他元件：

1. 断电：拔掉电磁炉的电源插头。
2. 放电：由于电磁炉内部有大电容（滤波电容），即使断电，电容中仍存有高压电，必须用大功率电阻（如1KΩ/5W）的两个表笔，分别接触电容的两个引脚进行放电，直到没有火花和“啪”的放电声为止。
3. 准备工具：万用表（必备）、烙铁、吸锡器、焊锡、松香、酒精、小刷子、螺丝刀等。
4. 记录：拍照记录下电路板上元件的位置和走线，特别是高压部分，方便后续还原。

第二步：初步检查与目测

打开外壳后,不要急于通电测试，先进行目视检查：

1. 检查烧毁元件：找到被烧毁的IGBT和整流桥。
   • IGBT：通常是一个有三个引脚的黑色元件，上面会贴有型号（如GT40T101、20N120等），如果炸裂、炸开一个口子、或者引脚发黑发绿，就是它了。
   • 整流桥：通常是四个引脚的方块状元件，上面标有“GBU”或“KBPC”等字样，如果外观鼓包、裂开、或引脚有明显烧灼痕迹，也需要更换。
2. 检查保险丝：在电源输入端，通常有一个黑色的管状元件——保险丝，如果IGBT和桥堆都烧了，保险丝大概率也会熔断，如果保险丝完好，但IGBT烧了，说明问题可能更复杂（如驱动电路问题导致IGBT软击穿）。
3. 检查周边元件：仔细检查IGBT和桥堆周围是否有其他元件被连带烧毁，如贴片电阻、电容、线圈等，烧黑的元件需要一并更换。

第三步：故障根源排查（最关键的一步）

更换了烧毁的元件后，千万不要马上通电！ 必须找到导致烧管的根本原因，否则换上去的新元件会立刻再次烧毁。

以下是导致SK2103烧管的主要原因及排查方法：

驱动电路故障（最常见原因）

驱动电路负责给IGBT的G极提供合适的开关电压,如果驱动电路工作不正常，IGBT就会失控。

• 关键元件：

  • 驱动芯片：通常是一个8脚的IC，常见型号有TA8316S、SN74HC245N、ULN2003等，SK2103常用TA8316S。
  • 电阻：与驱动芯片相连的基极电阻（如R18, R19, R20等），阻值变大或开路是常见故障。
  • 电容：驱动电路中的滤波电容（如C12, C13等），失效会导致电压不稳。
  • 稳压二极管：用于保护IGBT的G极，如ZD1（通常为18V稳压管）。

• 排查方法：

  1. 测量驱动芯片供电：用万用表测量驱动芯片的Vcc脚（通常是第8脚）对地电压，正常工作时，这个电压应该在+18V左右（由LM338或类似的稳压块提供），如果电压不正常，检查供电电路。
  2. 测量驱动信号：这是核心测试！需要使用示波器（如果条件允许）。
     • 在待机状态下,测量驱动芯片的输入端（通常是第1、2脚），应该能看到来自CPU的PWM脉冲信号。
     • 测量驱动芯片的输出端（通常是第5、6脚），应该能看到经过放大的、波形良好的PWM脉冲信号。
     • 如果没有示波器，可以用万用表的直流电压档测量IGBT的G极对地电压，在待机状态下，G极电压应为0V，当按下“启动”键时，电压应瞬间跳变到几伏特（如0.7V左右）然后又回到0V，表示有驱动信号发出，如果电压异常偏高（接近18V）或偏低，说明驱动电路有问题。
  3. 检查电阻和电容：用万用表电阻档测量驱动电路中所有相关电阻的阻值是否与标称值一致，检查电容是否失效或漏电。

同步/振荡电路故障

这个电路负责“告诉”驱动电路在什么时候应该给IGBT发出信号，如果这个电路本身“错乱”，就会导致驱动电路在错误的时间工作。

• 关键元件：

  • 比较器芯片：如LM339（四电压比较器），SK2103电路中常用它来构成同步和振荡电路。
  • 电阻、电容网络：这些元件的参数决定了同步和振荡的频率和相位。

• 排查方法：

  1. 检查比较器供电：LM339的Vcc脚（通常是第3脚）对地电压应为+5V。
  2. 测量比较器输出：在待机状态下，用万用表测量LM339的各个输出脚（第1、2、13、14脚），电压应接近0V或5V，且稳定，如果某个输出脚电压在0V和5V之间无规律地跳动，说明该比较器或其外围电路可能有问题。
  3. 检查外围电阻：用万用表测量所有连接到比较器输入端的电阻，看是否有变值或开路的情况。

测量电路（电流、电压检测）故障

这个电路负责检测锅具的状态和电网电压,如果它提供错误的信息，CPU可能会做出错误的判断，导致驱动电路异常。

• 关键元件：

  • 电流互感器：一个环形的线圈，用于检测输出电流。
  • 采样电阻：通常是几个大功率小阻值的贴片电阻（如R50, R51, 常为0.01Ω）。
  • 滤波电容：如C18, C19。

• 排查方法：

  1. 检查采样电阻：用万用表的电阻档精确测量这些采样电阻的阻值，即使外观完好，它们的阻值也可能因过流而变大，这是非常常见的故障点！
  2. 检查电流互感器次级线圈：测量其直流电阻，是否开路或短路。
  3. 检查滤波电容：用万用表电容档或替换法检查电容是否失效。

高压部分故障

• 谐振电容（C3）：这个电容（通常为0.22μF~0.33μF/1200V）如果容量下降或失效，会导致LC谐振回路工作异常，电流剧增，烧毁IGBT，可以用电容表测量，或用同规格的好电容替换试验。
• 加热线盘（L1）：如果线盘匝间短路，也会导致电流异常，用万用表电阻档测量其直流电阻，并与正常值对比。

CPU控制电路故障

• 晶振：如果CPU的晶振（通常为8MHz或10MHz）停振，CPU就无法正常工作，可能导致输出异常的PWM信号，可以测量晶振两脚的对地电压，通常在0.5V~1V之间，或用示波器观察波形。
• 复位电路：检查复位相关的元件。
• 按键板：如果按键板短路，可能会导致CPU误触发。

第四步：维修流程总结

1. 更换保险丝：如果保险丝烧了，先换上同规格的（通常为10A/250V）。
2. 更换IGBT和整流桥：选择质量好的、同型号的元件安装。
3. 彻底排查驱动电路：
   • 测量驱动芯片供电（18V）。
   • 测量IGBT的G极电压（待机0V，启动瞬间有跳变）。
   • 检查驱动芯片外围的电阻、电容、稳压管。
4. 排查同步/振荡电路：
   • 检查LM339供电（5V）。
   • 检查其外围电阻网络。
5. 排查测量电路：
   • 重点检查采样电阻的阻值是否准确。
   • 检查电流互感器和滤波电容。
6. 检查高压元件：

   检查谐振电容C3是否失效。

7. 上电测试（谨慎！）：
   • 不接锅，给电磁炉通电，测量+18V和+5V是否正常且稳定。
   • 按下启动键,用万用表测量IGBT的G极电压，看是否在启动瞬间有正常的电压跳变，如果G极电压一直为高电平（接近18V），则绝对不能通电测试，必须继续排查驱动电路。
   • 如果G极信号正常,可以接上一个锅，进行短时间的通电测试，观察是否正常加热，并注意听是否有异常声响，闻是否有异味，如果一切正常，故障排除。

常见维修点速查表（针对SK2103）

最后提醒：电磁炉维修涉及高压，对电子技术有一定要求，如果自己没有经验和工具，建议寻求专业维修人员的帮助，以免造成人身危险或扩大故障。
