第一步：安全第一！断电与初步检查

在接触任何电子元件之前,请务必确保安全。

（图片来源网络，侵删）

完全断电： 将电视插头从墙上插座拔掉。
打开后盖： 拧下电视后盖的所有螺丝,小心地将后盖取下。

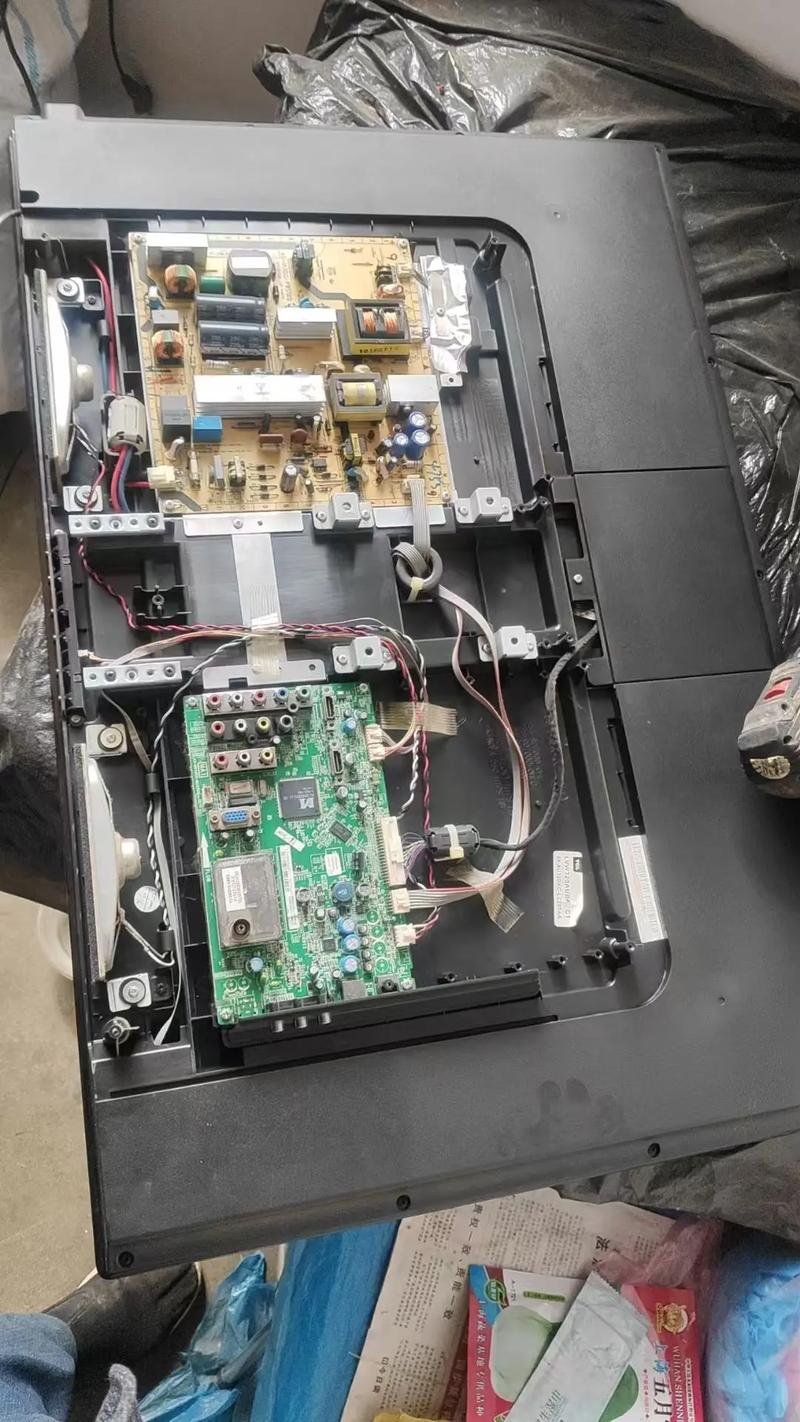

观察电源板： 找到电源板（通常是一个较大的金属板，上面有多个插座连接到主板、背光板等）。
目视检查：
- 保险丝： 查看电源板上的保险丝（通常是一个或两个玻璃管或方形元件，上面会标有F、T、FUSE等字样和电流值，如T2.5A），如果保险丝的玻璃管发黑、熔断或内部金属丝断了,说明电源板存在严重短路故障。
- 电容： 仔细检查电源板上所有的电解电容（圆柱形，有正负极），看是否有鼓包、漏液、顶部凸起的现象,这是电源板最常见的故障点之一。
- 其他元件： 查看是否有明显的烧焦、发黑元件,或者PCB板上是否有烧毁的痕迹。

第二步：故障原因分析与排查

根据“三无”和初步观察,我们可以将故障原因分为以下几类：

保险丝熔断

如果保险丝熔断，绝对不能直接更换一个新的同规格保险丝就通电！这会导致新保险丝再次熔断,甚至可能烧毁其他完好的元件。

保险丝熔断的原因通常是电源板初级部分存在短路：

PFC（功率因数校正）电路故障： 这是LG电源板最常见的故障区。
（图片来源网络，侵删）
- 关键元件： PFC开关管（通常是一个大功率MOS管，型号如K2645、K2845等）、PFC驱动IC、PFC大电感、PFC整流二极管（超快恢复二极管）。
- 检测方法： 使用万用表的二极管档或电阻档在路测量PFC开关管的三个引脚，D极（通常接散热片）和S极之间、G极和S极之间应该有二极管的特性或一定的阻值，如果D-S之间短路或阻值极小，基本可以确定开关管击穿,需要同时检查与之相关的电阻和驱动IC是否也已损坏。
副电源（待机电源）故障：
- 关键元件： 副电源开关管、副电源变压器、副电源整流二极管（如FR107等）。
- 检测方法： 与PFC开关管检测方法类似,检查副电源开关管是否击穿。
桥式整流堆损坏：
- 关键元件： 4个二极管组成的桥堆。
- 检测方法： 测量其交流输入端和直流输出端是否短路。

维修策略：

找到并更换所有损坏的元件。切记： 更换PFC开关管时，一定要检查与其串联的小阻值电阻（如几欧姆的）和驱动IC是否也一同损坏，否则通电后新管会再次烧毁，更换电容时，务必选用同耐压、同容量或稍高耐压的品牌电容。

保险丝完好，但电源板无输出

如果保险丝是好的，但电视依然三无,说明电源板没有工作或工作后保护了。

检查副电源是否工作（最关键的一步）：
- 副电源负责在待机状态下产生+5V或+3.3V电压,为CPU供电。
- 检测方法： 通电（注意安全！建议使用隔离变压器，操作时单手操作，避免触电），用万用表的直流电压档测量电源板输出给主板的排线插座上是否有+5V_SB（待机5V）电压。
  - 如果有+5V_SB电压： 说明电源板的副电源基本正常，问题可能出在：
    - 主板故障： 主板无法发出开机指令（PS-ON信号），PS-ON信号通常是低电平开机，可以尝试短接电源板插座上标有PS-ON或ON/OFF的针脚和地线（COM或GND），强制开机，如果此时能正常启动,则确定是主板问题。
    - 电源板PFC或主电源电路故障： 虽然副电源有输出，但主电源没有工作，导致没有12V、24V等给主板和背光板供电，需要检查PFC电路和主电源的驱动电路、反馈电路等。
  - 如果没有+5V_SB电压： 说明副电源本身有问题。
    - 检测方法： 检查副电源的启动电阻（通常是大阻值的，如几百KΩ）、副电源开关管、副电源变压器、以及为副电源IC供电的元件，副电源IC（如OB2268、OB3316等）的VCC供电脚是否有电压,是判断其是否工作的关键。
检查PFC电路是否工作：
- 检测方法： 测量PFC大电容（通常是400V左右的电解电容）上的电压，正常工作时，电压应该在380V-400V之间，如果只有300V左右，说明PFC电路没有工作，PFC不工作，主电源也无法正常工作,电视会三无。

第三步：常见故障点总结（针对LG 42寸电源板）

虽然没有具体的电源板型号，但LG在此尺寸段电视上使用的电源板方案相对集中,常见故障点如下：

PFC开关管击穿： 这是头号杀手，经常连带烧毁其源极(S极)上的小阻值检流电阻（如0.22Ω、0.47Ω）和栅极(G极)的驱动电阻。
电解电容鼓包/失效： 电源板上多个位置的电解电容都可能出现问题，尤其是PFC电路后的大电容和主电源输出端的滤波电容，老化后会导致电压不稳,引发保护。
副电源问题： 副电源开关管或其周边元件损坏，导致无待机电压,CPU不工作。
电源管理IC或PWM控制器损坏： 负责产生驱动信号的芯片损坏,导致开关管不工作。
电压反馈电路故障： 通常是光耦（PC817等）和其旁边的精密稳压IC（如TL431）损坏,导致电源因输出电压过高或过低而进入保护状态。

第四步：维修建议与注意事项

对于普通用户：
- 如果您没有电子维修基础和工具（万用表、电烙铁、吸锡器等），强烈建议不要自行拆修，电源板带有高压，即使在断电后,大电容中仍储存有致命电荷。
- 最稳妥的办法是联系LG官方售后或寻找专业的电视维修店，他们有经验、有工具,能快速定位问题。
- 另一个经济的选择是更换整个电源板，可以在淘宝、京东等电商平台搜索电视型号，购买一块全新的或二手的电源板进行更换，更换电源板相对简单，只需拆下旧板,将排线对应插好即可。
对于有一定动手能力的用户：
- 务必做好安全防护！
- 先测量，再判断，后动手。 不要盲目更换元件。
- 更换元件时注意参数： 电容的耐压、容量、尺寸；电阻的功率、阻值；二极管/三极管的型号等要匹配。
- 焊接质量要高： 虚焊会导致工作不稳定。
- 更换后不要马上装回电视： 可以将电源板单独拿出，接上假负载（如灯泡）进行通电测试,确认输出电压正常后再装回。

总结流程图

graph TD
    A[电视三无] --> B{拔掉电源，打开后盖};
    B --> C{目视检查电源板};
    C --> D{保险丝是否熔断?};
    D -- 是 --> E[检查PFC/副电源开关管等是否短路<br>更换损坏元件];
    D -- 否 --> F{通电测量+5V_SB待机电压};
    F -- 有 --> G{短接PS-ON和GND强制开机};
    G -- 成功 --> H[判断为主板故障];
    G -- 失败 --> I[检查PFC电路和主电源电路];
    F -- 无 --> J[检查副电源电路<br>启动电阻、开关管、变压器等];
    E & I & J --> K[更换损坏元件，测试];
    K --> L[故障排除];

希望这份详细的指南能对您有所帮助！祝您维修顺利！
