s50hw-yb06屏z板故障如何排查维修？

1. “屏z板”是什么？ 在维修领域，尤其是针对液晶电视，“屏z板”是“逻辑板”（Logic Board）或“T-CON板”（Timing Controller Board）的俗称或简称，它的核心作用是接收主板送来的图像信号（LVDS或RGB），经过处理和转换后，精确地控制屏幕上每一个像素点的电压、亮度和颜色，最终形成我们看到图像，可以把它理解为屏幕的“大脑”或“指挥官”。


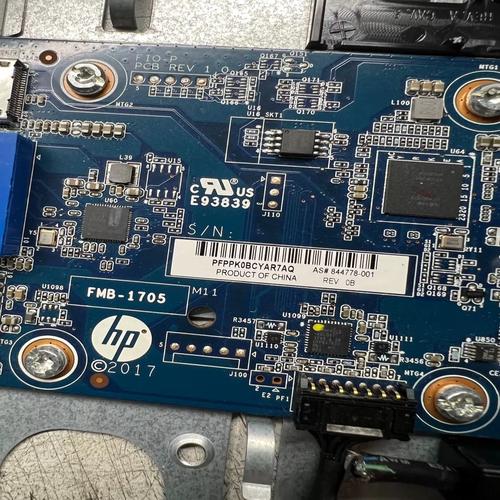

   （图片来源网络，侵删）

2. S50HW-YB06 这串数字的含义：

   • S50HW：通常代表这是 S50HW 这一款型号 的电视/显示器，这非常重要,因为不同型号的逻辑板往往不通用。
   • YB06：这很可能是 逻辑板的版本号或批次号，在维修时，更换逻辑板必须找到型号和版本号完全一致的，否则很可能不兼容,无法工作。

S50HW-YB06 逻辑板常见故障现象

当逻辑板出现问题时,通常有以下一些典型症状：

图像异常（最常见）

• 花屏、马赛克、雪花点：屏幕上出现不规则的彩色方块、色块或闪烁的雪花点，这是逻辑板上处理图像数据的核心芯片或相关供电、内存（显存）出问题的典型表现。
• 竖线、横线、网纹干扰：屏幕上出现一条或多条贯穿整个屏幕的白色、黑色或彩色的竖线、横线，或者像网格一样的干扰纹，这通常是逻辑板向屏幕驱动芯片发送的时序信号（行场同步信号）错乱或受到干扰所致。
• 图像缺色、偏色：整个画面缺少红色、绿色或蓝色，导致颜色严重失真，变成单一色调或奇怪的混合色,这可能是控制色彩信号的通道损坏。
• 图像闪烁、抖动：整个画面不稳定，快速地闪烁或抖动，看起来很刺眼,这通常与逻辑板的供电不稳定或时钟信号异常有关。

屏幕无法点亮或显示异常

• 黑屏、背光亮：按下开机键后，电视能正常启动（能听到声音或指示灯正常），但屏幕一片漆黑，用手电筒斜着照射屏幕，能隐约看到有非常暗的图像轮廓，这种情况有很大概率是逻辑板故障，因为它没有正常驱动屏幕显示，主板故障或屏幕本身（屏线）故障也可能导致此现象,需要排查。
• 屏幕显示不完整：只显示屏幕中间一部分，四周是黑屏；或者图像被压缩、拉伸变形。

其他伴随现象

• 无规律自动开关机或重启：逻辑板工作不稳定,导致电视系统反复重启。
• 指示灯状态异常：电视开机后，指示灯可能不是正常的工作状态（如常亮或闪烁特定代码）,而是无规律地闪烁。

故障原因分析

逻辑板故障的原因通常可以归结为以下几类：

1. 供电问题（最常见）


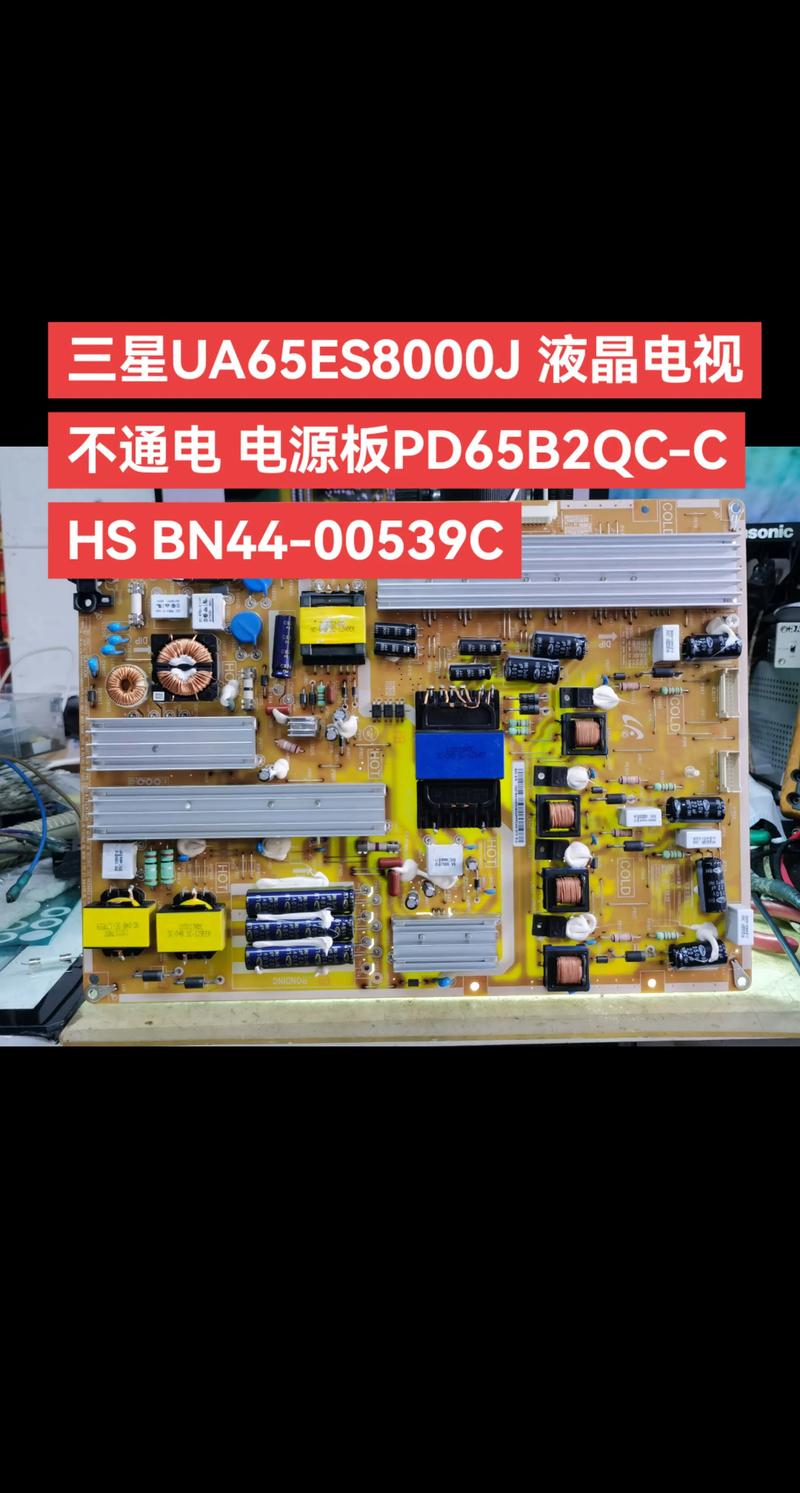

   （图片来源网络，侵删）
   • 逻辑板需要多路稳定的电压（如 12V, 5V, 3.3V, 2.5V, 1.8V 等）才能工作，如果主板送来的供电电压异常（过高、过低、不稳），或者逻辑板上的保险丝、稳压芯片（如 AP, LD, PT 系列等）、滤波电容损坏，都会导致逻辑板无法正常工作,从而引发各种故障。

2. 核心芯片损坏

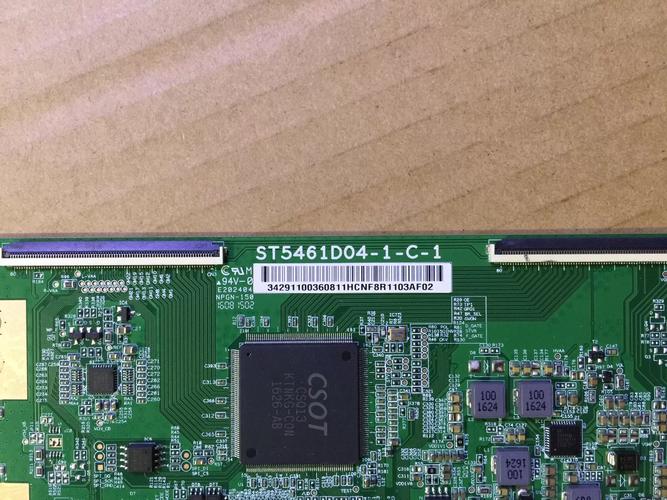

   • 逻辑板上最核心的芯片是时序控制器（T-CON Chip），如果这个芯片本身损坏或程序错乱，基本就等于逻辑板“大脑”坏了，修复难度极大,通常直接更换整板。

3. 存储器（显存）问题

   逻辑板上通常会有几颗小的内存芯片（如 BGA 封装的），用于缓存图像数据，如果这些芯片虚焊或损坏，会导致图像出现马赛克、花屏等问题。

4. 信号接口/屏线问题


   （图片来源网络，侵删）
   • 连接主板和逻辑板的排线（屏线）接触不良、氧化或损坏，会导致信号传输中断或错误，从而出现竖线、缺色、黑屏等现象,有时逻辑板上的接口针脚松动或损坏也会导致同样问题。

5. 静电击穿或元件老化

   在干燥天气，静电可能导致逻辑板上的精密芯片被击穿损坏，电子元件也有使用寿命，电容等元件老化后性能下降,也会导致工作不稳定。

故障排查与维修步骤

如果你遇到上述故障现象,可以按照以下步骤进行初步排查：

第一步：外部检查和基础排查（非常重要！）

1. 检查所有连接线：

   • 电源线：确保插紧。
   • 主板到逻辑板的屏线：拔下来，用橡皮擦或酒精棉片轻轻擦拭金手指部分，然后重新插紧,确保插到位。
   • 逻辑板到屏幕的排线：同样进行清洁和重新插拔。

2. 检查背光：

   • 如前所述，黑屏但背光亮”，说明背光驱动板和屏幕本身（背光部分）是工作的，故障点高度集中在主板、逻辑板或它们之间的连接上，黑屏且背光不亮”，则可能是主板、电源板或背光板的问题。

第二步：进入维修阶段（需要专业工具和知识）

如果外部检查无效，则可能需要拆机检修。强烈建议由专业维修人员操作，否则有触电和损坏设备的风险。

1. 测量供电电压：

   使用万用表，开机状态下测量逻辑板供电接口处的各组电压是否正常、稳定，这是判断逻辑板好坏的第一步，如果供电异常，问题可能出在主板或电源板上；如果供电正常,则问题在逻辑板本身。

2. 观察元件外观：

   仔细查看逻辑板上是否有明显烧黑的元件、鼓包或漏液的电容、裂开的芯片。

3. 补焊和清洁：

   对于虚焊导致的故障（如花屏、抖动），使用热风枪对逻辑板上的主要芯片（特别是T-CON芯片、内存芯片、电源芯片）进行重新补焊,有时能解决问题。

4. 更换易损元件：

   如果发现鼓包的电容，直接更换同型号、同规格的新电容,这是最常见的维修方法之一。

5. 替换法（最终判断方法）：

   • 这是最准确的判断方法，找一个型号、版本号完全一致的 S50HW-YB06 逻辑板进行替换，如果换上后一切正常，则证明原逻辑板已损坏，如果故障依旧，则问题可能出在主板、屏幕（屏体本身）或排线上。

总结与建议

• S50HW-YB06 逻辑板故障 的表现多种多样，核心症状是图像显示异常和黑屏。
• 供电问题和核心芯片/内存损坏是内部最常见的故障原因。
• 排查应从简到繁，先检查外部连接线,再测量供电电压。
• 对于普通用户，如果怀疑是逻辑板故障，最直接有效的办法是联系官方售后或寻找专业的电视维修店进行检测和更换，由于逻辑板型号要求严格,自行购买更换时务必确认型号和版本号完全匹配。
• 维修成本：逻辑板价格不菲，通常在几百元人民币，如果电视本身价值不高，维修成本可能会超过其残值,需要慎重考虑。
