海信HZ32E35A逻辑板故障如何排查修复？

我们需要明确几个关键概念,这对于判断故障至关重要。

什么是逻辑板？

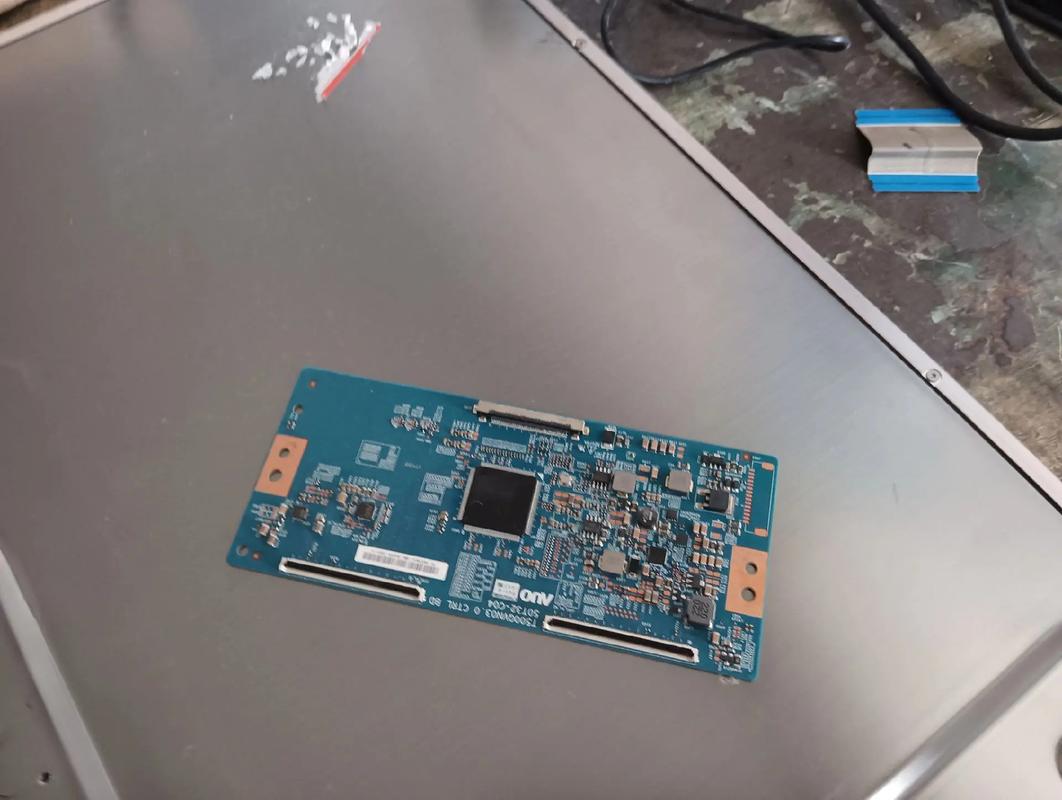

逻辑板，也叫T-CON板（Timing Controller Board），是液晶电视的核心部件之一，您可以把它想象成液晶面板的“指挥官”或“大脑”。

它的主要职责是：

• 接收信号：接收主板送来的LVDS（低压差分信号）或类似格式的图像数据信号和时钟信号。
• 处理和分配：对信号进行处理、解码和运算。
• 精确控制：根据图像内容，精确地控制液晶面板上每一个像素点的电压、开启/关闭时机以及灰度等级,从而形成我们看到的完整图像。

主板负责“计算”出图像，而逻辑板负责“指挥”液晶面板把图像“画”出来。

逻辑板故障的典型现象

当逻辑板出现故障时，图像会出现一些非常具有特征性的问题，通常不会出现“不开机”、“无声音”这类问题（这些通常是主板或电源板的问题）。

以下是海信HZ32E35A逻辑板故障最常见的一些现象：

A. 图像异常类（最常见）

1. 花屏、马赛克

   • 表现：屏幕上出现各种彩色方块、条纹、乱码，图像像马赛克一样破碎，无法正常观看，有时是整屏花屏,有时是局部花屏。
   • 原因：逻辑板无法正确处理图像数据，导致发送给面板的指令错误,像素点显示混乱。

2. 竖线、竖带

   • 表现：屏幕上出现一条或多条固定的、贯穿整个屏幕的竖线，线的颜色可能是白色、红色、绿色、蓝色或其他颜色,这条线上的图像是缺失或扭曲的。
   • 原因：逻辑板控制某一路或几路信号输出（通常是数据线）出现问题,导致对应列的像素点无法被正确驱动。

3. 横线、横带


   （图片来源网络，侵删）
   • 表现：与竖线类似，但故障是水平的，贯穿屏幕,通常是某一行或几行的像素点显示异常。
   • 原因：逻辑板控制行扫描的电路出现故障。

4. 图像闪烁、抖动

   • 表现：整个图像或部分区域不停地、快速地闪烁或抖动,看起来非常不稳定。
   • 原因：逻辑板输出的时序信号不稳定,导致刷新率异常。

5. 图像缺色、偏色

   • 表现：图像严重偏色，比如缺少红色、绿色或蓝色，整个画面呈一种奇怪的颜色（如全黄、全青色）。
   • 原因：逻辑板控制三基色（RGB）信号的通道出现问题,导致某一色路信号丢失或衰减。

B. 屏幕亮度和背光类

6. 屏幕一半亮一半暗

   • 表现：屏幕被一条清晰的水平线或斜线分成上下或左右两部分，一部分正常显示,另一部分非常暗或完全黑屏。
   • 原因：逻辑板为背光条（LED灯珠）提供的是分段控制信号（PWM信号）,控制其中一个或多个区域的信号丢失。

7. 亮度异常（过亮或过暗）

   • 表现：屏幕整体亮得刺眼，或者整体非常暗,即使调整菜单里的亮度设置也无济于事。
   • 原因：逻辑板控制背光亮度的PWM信号输出异常。

C. 其他特征性现象

8. 无图像，但有背光
   • 表现：开机后，屏幕是亮的（能看到背光），但没有任何图像，屏幕是全黑或全白/全灰的。
   • 原因：逻辑板完全没有工作，或者无法向面板发送任何有效的图像数据信号,这是逻辑板严重故障的典型表现之一。
   • 注意：这种现象也可能是主板或屏线的问题,需要进一步排查。

如何初步判断是否是逻辑板故障？

看到上述现象后，不要急于下结论，可以按照以下步骤进行初步判断,以缩小故障范围：

1. 进入工厂菜单（最关键的诊断步骤）

   • 目的：工厂菜单（通常是按遥控器上的“音量-”键，再按“屏显/信息”键，重复几次进入，不同型号可能有差异，可以网上搜索“海信HZ32E35A工厂菜单进入方法”）里自带一个标准的测试图（如灰阶、彩色方块、测试卡）。
   • 操作：进入工厂菜单,切换到不同的测试图。
   • 判断：
     • 如果连工厂菜单的测试图也出现花屏、竖线，那么99%的可能是逻辑板故障，因为工厂菜单的信号是电视内部直接产生的，绕过了外部信号源（如机顶盒、USB）。
     • 如果工厂菜单的测试图显示正常，但播放电视信号、HDMI信号时才出现故障，那么问题可能出在主板、信号处理部分或软件上,逻辑板的可能性就降低了。

2. 检查排线和连接器

   • 目的：逻辑板故障很多时候是接触不良引起的。
   • 操作：断电后，打开电视后盖（注意安全，断电后至少等待10分钟），找到连接主板和逻辑板的排线（扁平的线缆），以及连接逻辑板和液晶屏的屏线。
   • 判断：小心地将这些排线拔下来，用橡皮擦或无水酒精擦拭排线金手指部分和插座，然后重新插紧，确保插到底,有时候仅仅是接触不良就会导致上述所有故障现象。

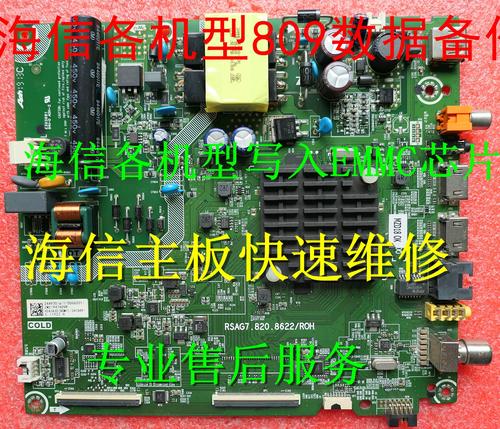

3. 观察逻辑板本身

   • 目的：检查是否有明显的物理损坏。
   • 操作：仔细观察逻辑板上的电容、芯片等元件。
   • 判断：看是否有电容顶部鼓包、漏液（这是电容损坏的典型标志），或者是否有元件烧黑、炸裂的痕迹，如果有,基本可以确定是逻辑板损坏。

海信HZ32E35A逻辑板故障的解决方案

如果经过以上判断，高度怀疑是逻辑板本身的问题,那么有以下几种解决方案：

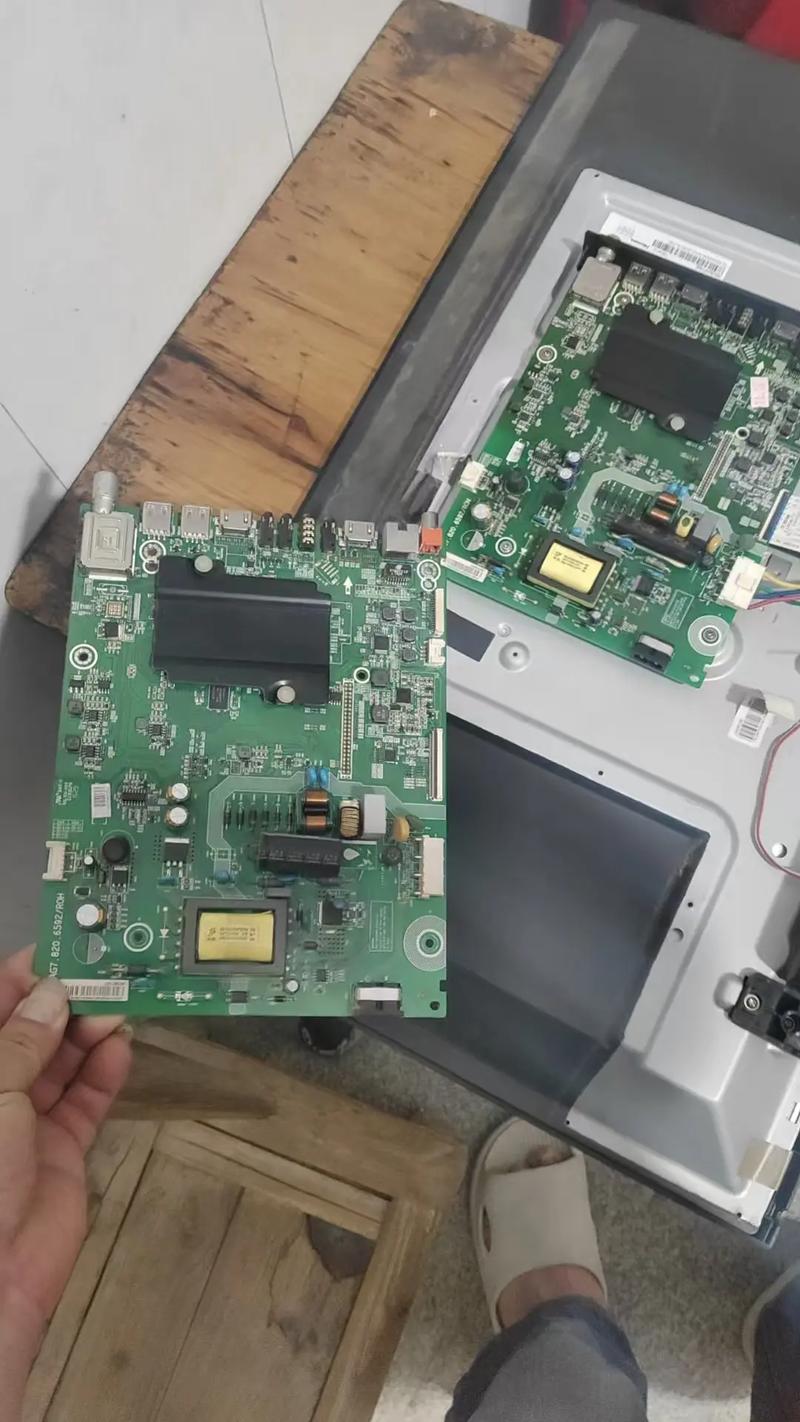

1. 更换逻辑板（最直接有效的方法）

   • 优点：修复率最高，可以彻底解决问题，对于普通用户来说,这是最省心省力的选择。
   • 缺点：成本相对较高,需要购买一块全新的原厂或兼容的逻辑板。
   • 如何购买：
     • 在淘宝、京东等电商平台搜索“海信 HZ32E35A 逻辑板”或“海信 32E35A T-CON板”。
     • 务必核对好型号，特别是屏的型号（通常在屏幕标签上可以找到，如“LTA320AP01”、“V320B1-LS1”等）,逻辑板必须与屏幕型号匹配。
     • 购买前与卖家确认兼容性。

2. 维修逻辑板（适合动手能力强的用户或维修店）

   • 优点：成本最低,尤其是当故障只是某个小元件损坏时。
   • 缺点：需要一定的电子维修知识和技能,且存在维修失败的风险。
   • ：
     • 补焊：对逻辑板上的主芯片和插座进行重新焊接，解决虚焊问题,这是最常见的维修手段。
     • 更换元件：用万用表检测出损坏的电容、电阻、IC芯片等，然后进行更换,最常见的就是更换鼓包的电容。
   • 建议：如果电视本身价值不高，且自己没有维修经验，不建议尝试,可以找专业的电视维修师傅进行维修。

3. 更换液晶屏（最后的选择）

   • 逻辑板是屏幕的一部分吗？
     • 在一些设计中，逻辑板是和液晶屏总成绑定在一起的,无法单独拆卸。
     • 在另一些设计中（包括很多海信电视），逻辑板是独立的模块,可以单独更换。
   • 何时考虑此方案：如果维修师傅检查后确认，是液晶屏本身的驱动电路损坏，或者逻辑板和屏幕无法分离,那么可能需要更换整个液晶屏总成。
   • 缺点：成本极高，通常接近甚至超过一台新电视的价格，完全不划算。

总结与建议

对于海信HZ32E35A电视，如果出现花屏、竖线、横线、图像闪烁等典型逻辑板故障现象：

1. 首选方案：购买一块同型号的逻辑板进行更换，这是性价比最高、成功率最好的方法,购买时注意型号匹配。
2. 备选方案：如果电视很新且价值较高，可以找专业维修店尝试维修逻辑板（补焊、换电容）。
3. 不推荐方案：更换整个液晶屏,因为成本太高。

在操作前，请务必断电并确保安全，如果您不具备基本的电子知识和动手能力,强烈建议联系专业的家电维修服务人员进行处理。
