⚠️ 重要安全须知 (必读！)
18650电池是能量密度很高的锂离子电池，操作不当有起火、爆炸的风险！
（图片来源网络，侵删）
- 严禁短路：电池正负极一旦被金属物体（如螺丝刀、钥匙）连接，会瞬间产生巨大电流，导致电池高温、起火甚至爆炸,操作时务必保持电池远离金属物体。
- 严禁过充过放：过度充电（电压高于4.2V）或过度放电（电压低于2.5V）会严重损害电池，大大增加其不稳定性,必须使用带有保护电路的充电管理模块。
- 注意电池极性：安装电池时，正极（通常为“+”凸起）和负极（通常为“-”平面）一定不能接反,否则会损坏电路板甚至引发危险。
- 使用质量好的电池：请务必使用品牌、有保护板（PCB）的二手电池，或者购买全新的、信誉良好的品牌电池（如三星、LG、索尼、宁德新能源等），避免使用来源不明、鼓包、破损或电压过低的电池。
- 做好绝缘：确保电池与外壳、电路板之间有良好的绝缘,防止短路。
- 首次使用：DIY完成后，首次充电建议在无人看管的地方进行几小时,观察是否有异常发热。
第一部分：所需材料与工具
核心组件
-
18650锂电池：
- 数量：通常是1节、2节或4节串联/并联。
- 电压：标称电压3.7V，充满电约4.2V。
- 容量：常见有2000mAh, 2500mAh, 3500mAh等，容量越高,充电宝续航越久。
- 建议：新手从2节电池开始，串联后为7.4V，可以给5V的设备充电，确保2节电池的品牌、型号、新旧程度尽量一致。
-
充电管理模块：
- 这是充电宝的“大脑”，负责安全地给电池充电,并把电池的电压转换成5V给手机等设备充电。
- 类型：
- TP4056模块：仅用于单节电池的充电（输入5V，输出4.2V）,如果你做单节充电宝才需要。
- 多节电池充放电保护板：这是多节电池（2节/4节）的必需品，它集成了充电管理（通常需要外部提供5V或9V输入）和放电保护（防止电池过放），购买时请选择与你电池数量匹配的（如2S 1P代表2节串联）。
- 一体化升压模块：有些模块将充电和升压（将电池电压升到5V）功能集成在一起,使用更方便。
-
外壳：

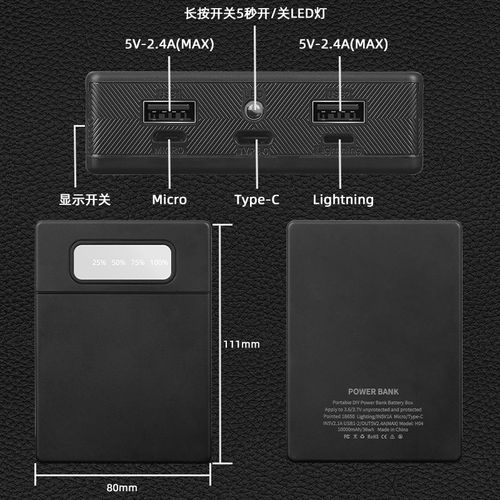

市面上有专门为18650电池设计的塑料或金属外壳，非常方便，可以根据你使用的电池数量选择（如1节、2节、4节位外壳）。
（图片来源网络，侵删） -
输入/输出接口：
- Micro-USB或USB-C母座：用于给充电宝本身充电（输入）。
- USB-A母座：用于给手机等设备充电（输出）。
- 开关：一个拨动开关或按钮,用于控制充电宝的输出通断。
工具
- 电烙铁：用于焊接电路。
- 焊锡丝：与电烙铁配合使用。
- 松香：助焊剂,让焊接更容易。
- 万用表：强烈推荐！ 用于测量电压、检查线路通断,是排查问题的利器。
- 尖嘴钳/镊子：用于夹持小零件。
- 热熔胶枪：用于固定电池、电路板和接口,以及做最后的绝缘和美化。
- 螺丝刀：如果外壳需要螺丝固定。
第二部分：详细制作步骤 (以2节电池为例)
这个例子是最常见的DIY方案：2节18650电池串联，使用带充放电保护板的模块，最终输出5V电压。
步骤1：规划与布局
在开始焊接前，先把所有零件放在外壳里,规划好它们的位置。
- 电池怎么放？正负极朝向哪里？
- 充放电保护板放在哪里？螺丝孔是否能对准？
- USB输入和输出接口需要开孔,位置是否合适？
- 开关放在哪里最方便操作？ 好的布局能让后续安装顺利很多。
步骤2：焊接电路
这是最关键的一步，请仔细核对！
（图片来源网络，侵删）
-
识别保护板引脚：一个典型的2S充放电保护板会有以下几组引脚：
- B+ 和 B-：连接电池的正负极。
- P+ 和 P-：连接负载（即输出）的正负极。注意：在正常情况下，P+和P-与B+和B-是直通的，当保护板检测到过放时，会断开P+和P-的连接。
- C- 和 C-：连接充电器（输入）的正负极。
- NTC (可选)：温度检测引脚，有些充电宝会用到,新手可以不接。
-
焊接顺序建议：
- 先焊接口：将Micro-USB输入座和USB-A输出座焊接到保护板对应的C-和P-引脚上，注意USB接口的VCC（+）和 GND（-） 焊点,不要焊反。
- 再焊开关：将开关串联在 P+ 线路上，即从保护板的 P+ 引脚引出一根线，接到开关的一端，再从开关的另一端引出一根线，连接到USB-A座的 VCC（+） 焊点上,这样开关就能控制输出的通断了。
- 最后焊电池：（先不装电池！） 用导线将保护板的 B+ 和 B- 引脚引出,准备连接电池。
-
焊接技巧：
- 电烙铁加热后，先蘸一点松香，再接触焊盘和焊锡丝,让焊锡光滑地包裹住引脚。
- 焊点要饱满、光亮，避免虚焊（看起来焊上了但实际没接通）和假焊（焊锡球）。
步骤3：安装电池
- 检查电池电压：用万用表测量两节电池的电压，确保在3.0V以上，如果过低,请先单独充满。
- 串联电池：将两节电池的正负极相连，即第一节的负极与第二节的正极用导线或焊接连接起来，这样串联后的总电压就是两者之和（约7.4V）。
- 连接保护板：将串联好的电池组的总正极（第二节的正极）连接到保护板的 B+，将总负极（第一节的负极）连接到保护板的 B-。
- 绝缘处理：用热缩管或绝缘胶带将电池组的连接点和裸露的焊点包好,防止短路。
步骤4：固定与组装
- 固定电池：用热熔胶将电池组固定在外壳的底部。
- 固定电路板：将焊好的保护板也用热熔胶固定在合适的位置,确保其与电池和外壳壁有安全距离。
- 盖上外壳：将外壳的盖子盖上，拧好螺丝，如果太紧，可能是内部零件没固定好或有挤压,需要调整。
步骤5：测试
- 输入测试：使用一个5V的充电器（如手机充电头）通过Micro-USB接口给你的DIY充电宝充电，保护板上的充电指示灯（如果有）应该亮起，用万用表测量USB-A口的P+和P-之间，应该没有电压（因为开关是关的）。
- 输出测试：
- 打开开关。
- 用万用表测量USB-A口的P+和P-之间，电压应该在 5V 左右。
- 用一根USB线连接你的手机，看是否能正常充电，充电时，保护板上的放电指示灯（如果有）会亮起。
- 观察：首次充电和放电时，密切观察充电宝和电池是否有异常发热现象，如果有,请立即断开电源并检查。
第三部分：进阶与优化
- 电量显示：可以增加一个 电量指示模块（如基于HT1621芯片的数码管或液晶屏），它能实时显示电池剩余电量，让充电宝更“智能”。
- 快充支持：如果你想支持手机的快充（如QC、PD协议），需要购买带有相应协议的快充充放电一体模块，这类模块通常需要更高的输入电压（如9V/12V）,对电源适配器也有要求。
- 增加无线充电：购买一个 Qi无线充电模块，将其输出端连接到你的USB-A输出端,就可以实现无线充电功能了。
- 极致的便携性：如果不想用外壳，可以用 热缩管 将电池组和电路板紧紧包裹起来，形成一个“裸奔”但便携的充电宝,记得在接口处开孔。
DIY 18650充电宝是一个充满乐趣的电子项目，不仅能锻炼动手能力,还能让你深入了解电子设备的工作原理。
再次强调安全第一，只要你严格按照步骤操作，使用质量可靠的组件，就能成功制作出一个属于你自己的、独一无二的充电宝,祝你DIY顺利！
