dvd电源板指示灯闪烁故障维修

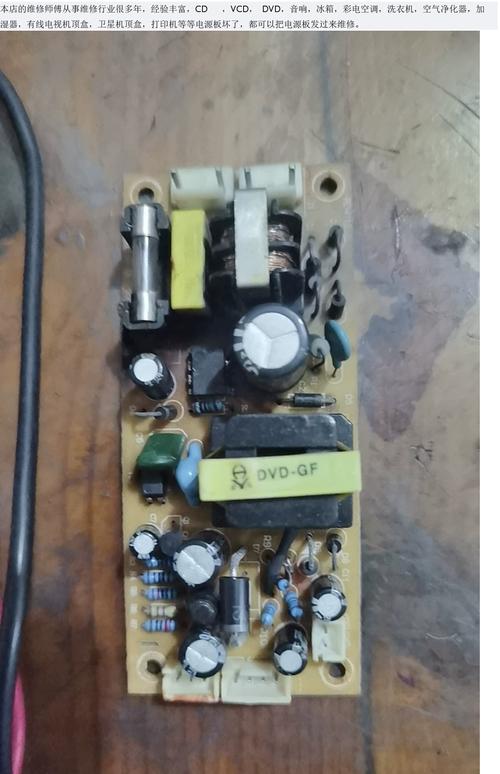

故障原理分析

正常情况下，DVD电源板通电后，市电经过整流滤波变成高压直流电，然后通过开关变压器和开关管（如MOSFET）在高频开关控制下，产生各组低压直流电（如5V, 12V, 3.3V等）供给主板。

当指示灯闪烁时,说明：

1. 电源板能接收到市电，因为初级部分的整流滤波电路工作正常,才有能量让控制电路尝试启动。
2. 启动失败，控制芯片（通常是PWM控制器，如TEA153x, OB226x, VIPer12A/22A等）发出了启动信号，但由于某个环节出现问题,导致输出电压无法建立或建立不稳定。
3. 保护电路启动，当控制芯片检测到输出电压异常（过高、过低或无输出）或自身检测到过流、过压等故障时，它会立即关闭输出，然后再次尝试启动，如此反复,就形成了指示灯闪烁的现象。

闪烁的频率也能提供线索：

• 快闪（几秒一次）：通常是初级电路（如开关管击穿、启动电阻开路）或反馈环路严重故障。
• 慢闪（间隔较长）：可能是次级电路（如整流二极管、滤波电容）问题，或负载（DVD主板）短路导致过流保护。

维修前的准备工作与安全须知

⚠️ 安全第一！电源板内部存在高压，即使断电后，大容量的滤波电容中也储存着致命的电荷！

1. 工具准备：


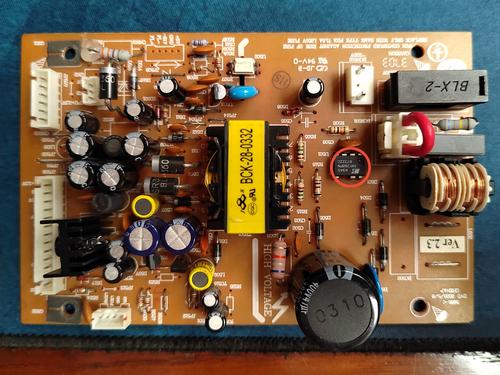

   （图片来源网络，侵删）
   • 万用表（必备,最好有二极管档和电容档）
   • 隔离变压器（强烈推荐，可以隔离市电零线与火线,防止意外触电）
   • 示波器（专业级,能更精确地判断波形）
   • 电烙铁、吸锡器、焊锡
   • 替换用的元器件（开关管、PWM芯片、电解电容等）
   • 灯泡限流法或电子负载（用于通电测试,安全可靠）

2. 安全操作：

   • 务必断电并放电：拔下电源板插头后，等待几分钟，用万用表测量高压大电容（通常是400V左右的电解电容）两端电压，确认接近0V后再进行操作，可以用一个大功率电阻（如1KΩ/5W）的两端接在电容正负极上强制放电。
   • 使用隔离变压器：这是最安全的做法，能确保你操作的电路板“地”不带市电高压。
   • 单手操作：测量高压时，尽量只用一只手操作，另一只手不要接触任何金属部分,形成回路。

维修步骤（由简到繁，由外到内）

第一步：外观初步检查

1. 闻气味：闻一下电源板是否有烧焦的异味,这能快速定位发热点。
2. 看外观：仔细检查PCB板上是否有明显烧黑的痕迹、炸裂的元器件、虚焊的焊点，重点检查：
   • 保险丝：位于电源输入端，如果保险丝熔断,说明初级电路存在严重短路故障。
   • 高压电解电容：顶部是否鼓包、漏液。
   • 开关管：通常是一个三极管或MOSFET，检查其是否炸裂、对地短路。
   • PWM控制器芯片：表面是否发黑或开裂。
   • 整流桥：是否有烧毁痕迹。

第二步：不通电测量（电阻测量法）

这一步的目的是在不通电的情况下,排查明显的短路故障。

1. 测量保险丝：
   • 保险丝完好：说明后级电路没有严重短路，可以尝试通电测试（但要非常小心）。
   • 保险丝熔断：切勿直接更换保险丝通电！ 必须先找到短路点。
2. 测量市电输入端（保险丝后）的对地电阻：
   • 用万用表电阻档（R1k或R10k），红表笔接PFC（功率因数校正）电路的输出正极（通常是300V-400V的“+”），黑表笔接“地”。
   • 正常情况下，应有几十到几百千欧的阻值，如果阻值很小（接近0Ω）,说明初级电路存在严重短路。
3. 排查短路点：
   • 重点排查开关管：将开关管从电路板上拆下（至少断开一个引脚），再测量其对地电阻，如果恢复正常，则开关管已击穿短路。注意：更换开关管时，一定要检查其驱动电阻和栅极电阻是否一同损坏。
   • 排查PFC电路：如果PFC电路（Boost升压电路）的MOSFET或相关二极管击穿,也会导致保险丝熔断。
   • 排查整流桥：用二极管档测量整流桥的四个二极管,看是否有击穿短路。

第三步：通电测试（灯泡限流法）

如果保险丝完好，且初步测量没有明显短路，可以进行通电测试，为了安全，强烈建议使用灯泡限流法。

1. 制作限流负载：找一个100W-220W的白炽灯泡（220V）,串联在市电火线和电源板输入端之间。
2. 通电观察：
   • 灯泡不亮或微亮：说明电源板基本没有工作或工作电流极小。
   • 灯泡很亮，像直接接在市电上：说明电源板内部存在严重短路，应立即断电,重复第二步的检查。
   • 灯泡闪烁：这和你描述的故障现象一致，说明电源板在“打嗝”,故障点可能在反馈环路或负载。

第四步：关键电路检测（边测边分析）

在通电状态下（使用隔离变压器或灯泡限流法）,用万用表测量关键点电压。

1. 检查启动电压：

   • 找到PWM控制芯片（如VIPer22A），查阅其 datasheet，找到VCC（供电引脚）。
   • 在刚通电的瞬间，测量VCC引脚电压，正常情况下，芯片需要一个较高的启动电压（例如VIPer22A约16V）才能开始工作。
   • 如果VCC电压很低或没有，可能是启动电阻开路或VCC滤波电容失效。

2. 检查反馈环路（核心！）：

   • 反馈环路是控制输出电压稳定的关键，它通常由光耦和误差放大器（如TL431）组成。
   • 测量光耦：
     • 光耦有4个引脚：1脚为阳极，2脚为阴极，3脚为发射极,4脚为集电极。
     • 正常工作时，1、2脚之间应有正向压降（约1V左右），3、4脚之间应有电压差（约几伏到十几伏）。
     • 如果光耦的1、2脚电压正常，但3、4脚电压差为0或很小，说明光耦可能损坏，或者次级电路（如5V输出）异常,导致没有反馈信号给初级。
   • 测量TL431：
     • TL431是一个精密可调稳压源,是次级反馈的核心。
     • 测量其Ref（参考）引脚电压，正常应为2.5V，如果这个电压不对,说明TL431或其外围电阻网络有问题。
     • 检查TL431的K（阴极）和A（阳极）之间的电压,正常工作时应有压降。

3. 检查PWM芯片输出：

   • 用示波器测量PWM芯片的驱动输出引脚（通常是连接开关管栅极G的引脚）。
   • 正常：能看到规则的方波脉冲。
   • 异常：如果没有任何波形，或者波形不正常，说明PWM芯片本身损坏，或者其供电、反馈信号有问题。
   • 如果能看到波形但灯泡仍闪烁,说明开关管或次级整流滤波电路可能存在问题。

4. 检查次级输出：

   • 测量各组输出电压（如5V, 12V）。
   • 如果电压完全为0,说明开关电源没有启动成功。
   • 如果电压有但很低，且不稳定,可能是反馈环路或负载问题。
   • 断开次级负载：将电源板的输出排线从DVD主板上断开，然后再次通电测试，如果此时指示灯不再闪烁，电压恢复正常，说明是DVD主板短路导致电源板过流保护，反之,则故障在电源板本身。

常见故障元器件总结

1. 保险丝熔断：

   • 开关管击穿。
   • PFC电路MOSFET或二极管击穿。
   • 整流桥击穿。
   • 高压滤波电容严重漏电或短路。

2. 指示灯闪烁（打嗝）：

   • 初级电路：
     • 启动电阻变值或开路。
     • PWM控制器芯片损坏。
     • 开关管性能不良或软击穿。
     • 反馈环路光耦或TL431损坏。
     • VCC供电滤波电容失效（容值减小）。
   • 次级电路：
     • 整流二极管（肖特基二极管）损坏。
     • 低压滤波电容鼓包、失效。
     • 输出电压的取样电阻变值。
   • 负载问题：

     DVD主板上的芯片短路,导致电源板过载保护。

维修实例简述

• 案例1：一台DVD，电源指示灯闪烁。
  • 检查：保险丝完好，外观无明显损坏,通电测5V输出电压在0V和2V之间跳动。
  • 排查：断开主板负载，故障依旧，测量次级整流二极管D1（5V整流管），发现其正向电阻异常，更换后，电压稳定,故障排除。
• 案例2：另一台DVD，电源指示灯闪烁。
  • 检查：保险丝完好，通电测VCC电压，发现PWM芯片的VCC引脚电压在8V和12V之间跳动,无法达到启动阈值。
  • 排查：测量启动电阻，阻值正常，测量VCC滤波电容C1，发现其已无容量，更换同规格电容后，VCC电压稳定,电源正常启动。

维修DVD电源板指示灯闪烁故障，遵循“外观检查 -> 电阻测量 -> 安全通电 -> 电压测量 -> 逐一排除”的流程是关键，核心在于判断故障是在初级、反馈环路还是次级，或是负载，对于普通用户，如果缺乏经验和工具，特别是没有隔离变压器，强烈建议将电源板整个更换，因为新电源板价格不贵，且能从根本上解决问题,也更安全。
