康佳32F2900是一款比较经典的32英寸LED电视,其背光驱动方式是外置高压板（也称“升压板”）驱动侧光式LED灯条，这意味着如果屏幕不亮，但电视有声音或图像（在特定角度下能看到），问题很可能就出在这个升压电路上。
（图片来源网络，侵删）

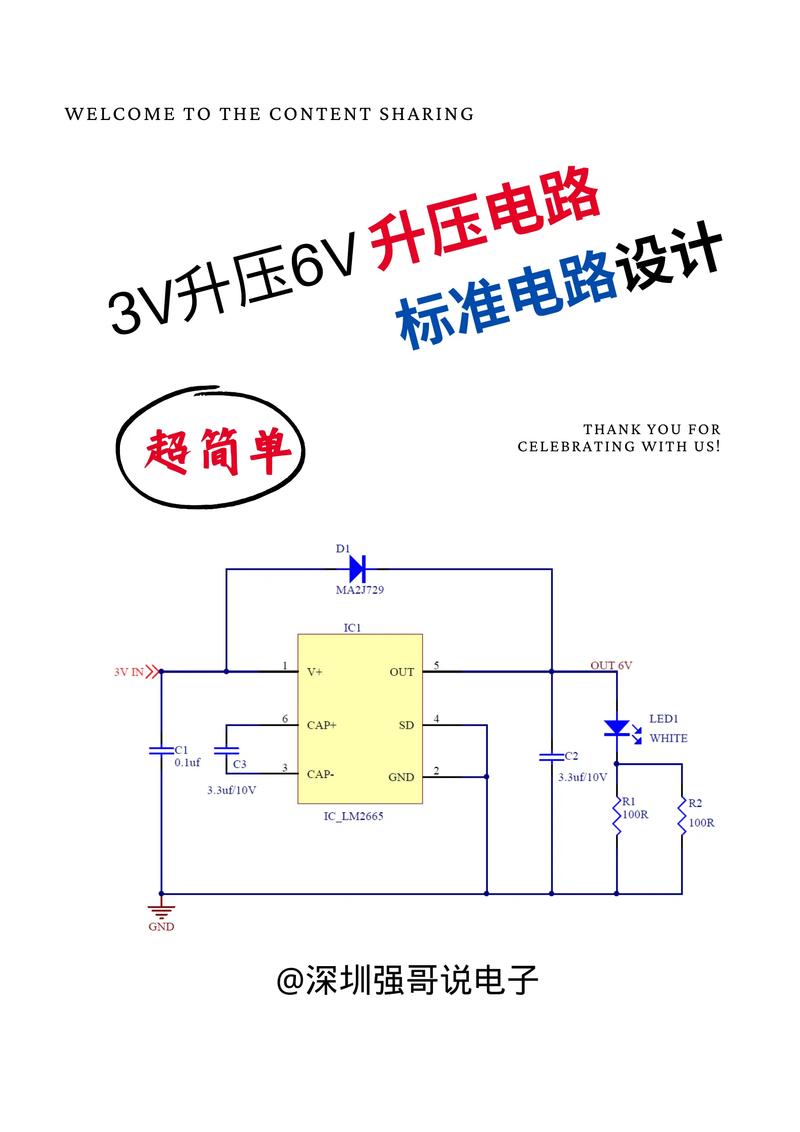

升压电路的基本功能与工作原理
在分析故障前,我们先简单理解它的作用：
- 输入：接收主板送来的12V直流电源和背光开关控制信号（通常称为BL-ON或PWM信号）。
- 升压：通过内部的PWM控制器和MOS管、电感、电容等元件，将12V电压逆变成交流高压（通常为60-90V左右，具体取决于灯条数量）。
- 输出：将高压电通过连接器送到屏幕背后的LED灯条，点亮屏幕。
核心元件：PWM控制芯片、MOS管（通常为2个）、升压电感、储能电容、高压输出电容、保险丝、取样电阻等。
典型故障现象
当升压电路出现故障时,电视通常表现为以下几种现象：
-
“黑屏”，但伴音正常：

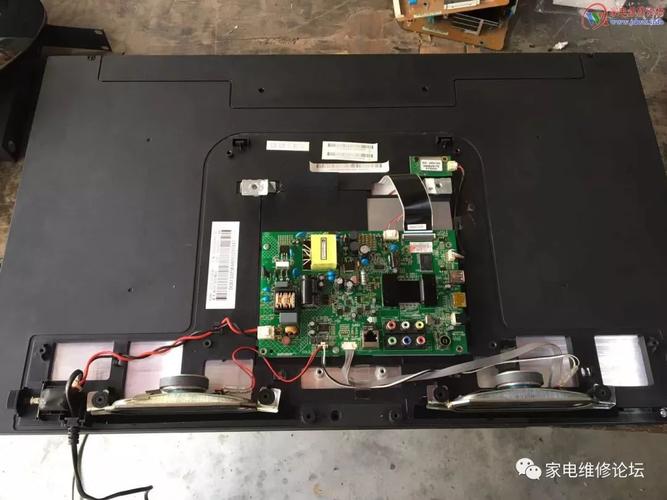

（图片来源网络，侵删）- 这是最典型的故障,打开电视，能听到声音，但屏幕全黑，用手电筒贴近屏幕仔细观察，也看不到任何图像，这基本可以断定是背光未点亮，即升压电路故障。
-
屏幕闪烁，然后黑屏：
电视刚开机时能亮一下,但马上闪烁几下就黑了，或者亮度不稳定，这可能是升压电路输出电压不稳定、保护电路启动或灯条本身有短路点。
-
开机瞬间“吱”的一声，然后黑屏：
这个声音通常是升压电路里的高压电容在充电时发出的,如果伴随黑屏，说明电路已经尝试工作，但可能因短路等原因被保护电路切断。
-
保险丝熔断：
- 这是最严重也最直观的故障,打开高压板外壳，如果看到保险丝（通常是一个黑色或绿色的方块元件，标有F或Fuse）发黑或断裂，说明电路存在严重短路。
常见故障原因分析
电源部分问题 (12V输入)
- 12V供电缺失或电压过低：主板故障或排线接触不良，导致升压板得不到正常的工作电压。
- 保险丝熔断：这是最常见的硬故障，原因通常是后续电路有元件击穿短路。
核心功率元件损坏
- MOS管击穿短路：这是升压板的“头号杀手”，MOS管工作在高电压、大电流状态下，因电压尖峰、负载短路或自身老化等原因极易击穿，MOS管击穿后，会直接导致保险丝熔断。
- PWM控制芯片损坏：芯片是升压板的“大脑”，如果它损坏，将无法产生驱动信号，MOS管就不会工作，升压板也就无任何输出，芯片损坏有时也会导致MOS管失控而击穿。
储能与升压元件问题
- 升压电感损坏：电感开路或性能下降，会导致无法正常升压。
- 储能电容（大电解电容）失效：电容鼓包、漏液或容量下降，会导致升压能力不足，屏幕亮度低或闪烁。
输出与反馈保护电路问题
- LED灯条短路：这是导致升压板损坏的最常见原因，灯条中的一颗或多颗LED灯珠短路后，会导致升压电路负载加重，电流剧增，最终烧毁MOS管和保险丝。
- 取样电阻/反馈电路故障：升压板通过取样电阻检测输出电流，如果电阻变值或开路，可能导致保护电路误判，切断输出。
- 高压输出电容击穿：同样会导致短路，烧毁保险丝和MOS管。
故障排查与维修步骤（安全第一！）
⚠️ 重要安全警告：
- 升压板输出的是高压电，即使断电后，大电容中仍储存有大量电荷，触摸可能造成严重电击！维修前必须对高压电容进行放电操作。
- 建议在隔离变压器下进行维修,以防发生触电事故。
- 如果没有电子维修基础,强烈建议寻求专业维修人员帮助。
第一步：目视检查
- 检查外观：观察高压板是否有明显的烧焦、发黑、元件爆裂的痕迹。
- 检查保险丝：找到保险丝，用万用表的二极管档或电阻档测量其是否通，如果不通，说明电路存在严重短路。
- 如果保险丝完好：问题可能出在控制信号、PWM芯片或升压电路本身。
- 如果保险丝熔断：切勿直接更换保险丝就通电！必须找到短路点。
第二步：针对保险丝熔断的排查
- 静态测量：
- 拔掉所有连接到LED灯条的输出排线。
- 用万用表二极管档测量MOS管的三个引脚之间是否短路,正常情况下，D-S极、G-S极之间应该有一定的二极管特性或无穷大，如果任意两脚短路，说明MOS管已损坏。
- 检查PWM控制芯片的VCC（供电脚）和GND（接地脚）对地是否短路，如果短路，可能是芯片损坏。
- 检查12V输入端的滤波电容是否击穿短路。
- 更换损坏元件：
- 如果发现MOS管击穿,建议成对更换（即使只有一个坏，因为另一个通常也已处于亚健康状态）。
- 如果发现PWM芯片损坏,需要更换同型号或直接代换的芯片。
- 检查并更换相关的驱动电阻、稳压二极管等。
- 通电测试（脱负载法）：
- 在确认12V输入端和主要功率元件没有短路后,不接灯条，只给升压板通上12V电源。
- 用万用表直流电压档测量高压输出端,应该会有一个较高的电压（如60-90V）跳动，然后因为空载保护而降为0，这表明升压板的基本升压功能是正常的。
- 如果通电后12V电压瞬间被拉低,或者保险丝再次熔断，说明短路点仍在主板上或升压板其他地方，需继续排查。
第三步：针对保险丝完好的排查
- 检查输入信号：
- 用万用表测量12V供电是否正常且稳定。
- 测量BL-ON（背光开关）信号，开机时，这个信号应该是高电平（如3.3V或5V），如果没有，问题在主板。
- 检查PWM芯片工作状态：
- 测量PWM芯片的VCC脚是否有正常的供电电压（通常为12V或经过稳压后的12V/5V）。
- 如果有供电,用示波器观察其输出脚（驱动MOS管的引脚）是否有方波信号，如果没有信号，说明芯片损坏或其外围电路（如振荡电阻、电容）有问题。
- 检查MOS管驱动：
- 用示波器观察MOS管的G极,应该能看到和PWM芯片输出同步的方波信号，如果没有，检查驱动电阻是否开路。
- 如果G极有信号,但D极没有升压波形，说明MOS管已损坏（开路）。
第四步：检查输出与负载（灯条）
- 测量灯条：
- 如果升压板有输出电压,但屏幕不亮，很可能是灯条损坏。
- 将灯条从屏幕上拆下,用稳压直流电源进行测试，将电源电压调到12V或24V（根据灯条标签），正负极接在灯条两端，看灯条是否点亮，如果某一段不亮，说明该段有断路或坏灯珠。
- 也可以用万用表的二极管档逐个测量LED灯珠的正向压降,如果某个灯珠测量时为无穷大，说明它已开路。
康佳32F2900升压板常见维修点总结
根据经验,这款电视的升压板故障高发点通常是：
- MOS管击穿：首选检查对象。
- 灯条短路：是导致MOS管烧毁的“元凶”，维修时务必检查灯条。
- PWM控制芯片损坏：如OB3363或其同类芯片。
- 保险丝熔断：由上述1、2、3点引起。
维修建议
- 新手：如果只是保险丝熔断，且MOS管损坏，可以尝试购买同型号的MOS管和保险丝进行更换，成本较低，有一定成功率，但如果找不到短路根源，换上后很可能再次烧毁。
- 进阶用户：建议准备一块好的高压板作为对比，用于测量信号和波形，学会使用示波器能极大提高维修效率。
- 最省心的方法：在网上直接搜索“康佳32F2900 高压板”，购买一块全新的或二手的高压板进行更换，成本通常在几十元人民币，对于没有维修经验的人来说，这是最快、最可靠的解决方案。
希望这份详细的指南能帮助你定位和解决康佳32F2900的升压电路故障！
