TCL L42F3500A3D 这款电视并没有使用“升压板”（Boost Board），它使用的是更主流、更高效的 LED背光驱动板，我们通常称之为 “LED背光条”或“LED驱动板”。

（图片来源网络，侵删）

升压板：常见于一些较老型号的CCFL（冷阴极荧光灯）背光液晶电视，作用是将12V或24V的电源电压升高，点亮CCFL灯管。
LED驱动板：用于LED背光电视，作用是接收主板送来的PWM调光信号和使能信号，然后将电源板送来的24V或12V直流电，转换成恒流源，去驱动LED灯条发光。

当您遇到屏幕暗、闪烁、发红、发蓝等背光相关的故障时，问题出在 LED驱动板 或 LED灯条 上，而不是“升压板”。

TCL L42F3500A3D 背光故障现象及原因分析

这款电视的背光电路由两部分组成：LED驱动板 和 多根LED灯条，故障时需要判断是哪一部分出了问题。

黑屏/暗屏：
- 现象：开机后，屏幕图像正常（如果用强光手电筒照射屏幕能看到隐约的图像），但背光不亮，整个屏幕漆黑。
- 原因：LED驱动板未工作，或LED灯条全部开路。
屏幕闪烁：
（图片来源网络，侵删）
- 现象：屏幕亮一下灭一下，或者持续高频闪烁，伴随“滋滋”的异响（通常是变压器啸叫）。
- 原因：LED驱动板输出电流不稳定，或某几根LED灯条存在局部短路，导致驱动板保护性重启。
屏幕局部不亮/出现竖线/竖带：
- 现象：屏幕大部分区域正常，但有一条或多条竖状的区域是黑色的，或者颜色异常（如发红、发蓝）。
- 原因：这是最常见的问题，通常是某根LED灯条损坏，LED灯条是由多颗LED灯珠串联或串并联组成的，灯珠损坏开路会导致整条灯条不亮。
屏幕亮度不均/色彩异常：
- 现象：屏幕某部分特别亮，某部分特别暗，或者整体色调偏红、偏蓝。
- 原因：不同灯条的亮度或色温不一致，可能是灯条老化，也可能是驱动板输出不均。
开机几秒后背光熄灭：
- 现象：开机瞬间背光亮起，然后图像正常显示，但几秒钟后背光突然熄灭，但图像可能还在（需要仔细看或用强光照射才能发现）。
- 原因：LED驱动板或电源板存在故障，进入保护状态。

【安全警告】：电视内部存在高压，即使断电后大容量电容仍可能储存电荷，非专业人员请勿自行拆机，以免触电或造成二次损坏，建议寻求专业维修人员帮助。

（图片来源网络，侵删）

第一步：初步判断（区分主板、电源板、背光板问题）

开机听声音：开机时仔细听。
- 如果能听到 “嘀” 的一声开机声，并且电源指示灯正常亮起，说明主板和电源板基本工作正常，问题大概率在 背光电路（LED驱动板或灯条）。
- 如果听不到开机声,电源指示灯不亮或闪烁，问题在 电源板 或主板。
“手电筒测试法”：这是判断背光是否工作的最简单方法。
- 在电视黑屏状态下,打开手机手电筒，贴近屏幕仔细观察。
- 如果能看到非常微弱的图像轮廓,主板和逻辑板工作正常，100%是 背光电路（LED驱动板或灯条）故障。
- 如果什么都看不到,那可能是主板、逻辑板或背光板都完全不工作。

第二步：排查LED驱动板（背光板）

如果确认是背光问题,下一步就是拆机检查LED驱动板。

准备工具：螺丝刀、万用表、绝缘手套。

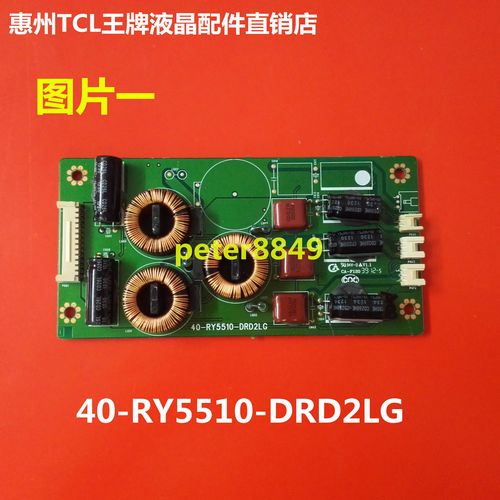

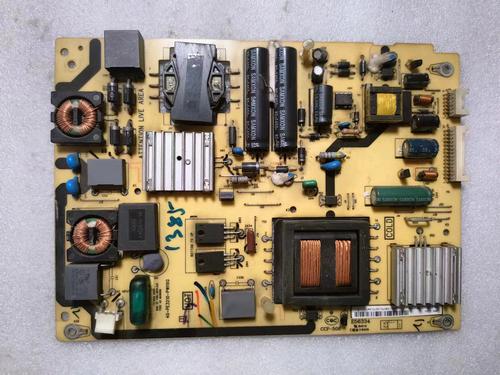

拆机：断开电视电源，拆下后盖，找到连接在屏幕边缘的LED驱动板（通常是一块小板，上面有多个插座，连接着屏幕内的灯条）。
测量输入电压：
- 找到驱动板上最粗的两根线,通常是红色和黑色，这是从电源板输入的24V（或12V，需查阅具体型号）供电。
- 万用表打到直流电压档,开机测量这两根线的电压是否正常，如果电压为0或远低于标称值，问题可能在电源板。
测量输出电压：
- LED驱动板有多个输出端口,每个端口连接一根LED灯条。
- 不要在灯条连接的情况下测量输出端口的电压！ 因为正常工作时输出是恒流源，电压会随负载变化，且万用表并联测量可能导致驱动板保护或损坏。
- 正确做法：先断开所有灯条的连接，然后开机，此时驱动板应该处于待机或保护状态，用万用表依次测量每个输出端口的电压，正常情况下，即使没有负载，也应该有一个较高的开路电压（例如40V-60V不等，具体看驱动板设计）。
- 如果某个端口完全没有电压,或者电压异常，则 该驱动板已损坏。
检查驱动板外观：仔细观察驱动板上的电容、电阻、IC芯片等元件，看是否有明显的鼓包、烧黑、裂痕等物理损坏。

第三步：排查LED灯条

如果驱动板输入输出电压都正常,但屏幕依然不亮或局部不亮，那么问题就在LED灯条上。

断开法分段排查：
- 将所有灯条从驱动板上断开。
- 每次只连接一根灯条到驱动板上，然后开机测试。
- 如果连接某根灯条后,屏幕出现闪烁、驱动板发烫或驱动板保护性重启，则 这根灯条存在短路故障。
- 如果连接某根灯条后,屏幕对应区域正常亮起，则这根灯条是好的。
- 如果连接某根灯条后,屏幕无任何反应，则这根灯条可能存在 开路故障（内部灯珠全部烧毁或连线断开）。
测量灯条本身：
- 对于怀疑开路的灯条,可以用万用表的 二极管档 或 电阻档 进行测量。
- 从灯条的两端测量,应该有一定的阻值（通常在几欧姆到几十欧姆之间，具体看灯条长度和灯珠数量），如果阻值无穷大（断路），则灯条已损坏。
- 也可以分段测量,看是哪个灯珠或哪段线路损坏。

LED驱动板损坏：
- 维修：对于有电子维修基础的人，可以尝试更换驱动板上损坏的元件（如滤波电容、MOS管、PWM控制器IC等），但通常驱动板集成度高，维修难度大。
- 更换：最简单可靠的方法是 更换整个LED驱动板，可以在网上搜索“TCL L42F3500A3D LED驱动板”或根据板上的型号（如）进行购买，价格相对便宜。
LED灯条损坏：
- 维修：如果只是个别灯珠损坏，可以尝试用 导线短接 的方式修复，或者将损坏的灯珠拆下，用同规格的替换，这种方法需要一定的技巧和耐心。
- 更换：最省事的方法是 更换整根灯条，同样，根据电视型号或灯条型号购买，一根灯条的价格也不贵。
接触不良：
- 有时故障仅仅是驱动板与灯条之间的排线接触不良。
- 解决：重新拔插一下所有连接线，确保插头插紧、没有氧化，可以用橡皮擦擦拭金手指部分。

对于 TCL L42F3500A3D 的“升压板”故障，正确的思路应该是：
