Jav液晶电视图像异常故障维修如何快速排查？

JAV（JAV Vision）电视在国内市场较为常见，其故障现象与其他品牌的液晶电视大同小异，遵循着一套标准的诊断和维修流程，图像异常问题千奇百怪，但万变不离其宗，通常可以从信号源、主板、T-CON板、屏本身、电源板这几个关键部件入手。

第一部分：维修前的准备工作与安全须知

在动手之前，请务必做好以下准备，这既是保护自己,也是保护昂贵的电视屏幕。

1. 安全第一：

   • 断电操作：在进行任何内部检查或维修前，务必拔掉电视电源线，并等待10-15分钟,让内部大电容充分放电。
   • 防静电：液晶屏和精密电子元件对静电非常敏感，维修前请触摸一下金属水管或暖气片，释放自身静电,最好佩戴防静电手环。
   • 屏体脆弱：液晶屏是电视最昂贵的部件，非常脆弱，严禁用力按压、弯曲或刮擦，屏幕表面有偏光膜，一旦损坏,屏幕就会报废。

2. 工具准备：

   • 螺丝刀套装（十字、一字）
   • 万用表（必备，用于测量电压、电阻、通断）
   • 隔离变压器（非必需，但最安全,能隔离市电火线）
   • 备用排线（如果可能,提前准备同型号的排线）

3. 环境准备：


   （图片来源网络，侵删）
   • 选择一个干净、光线充足、宽敞的桌面进行操作。

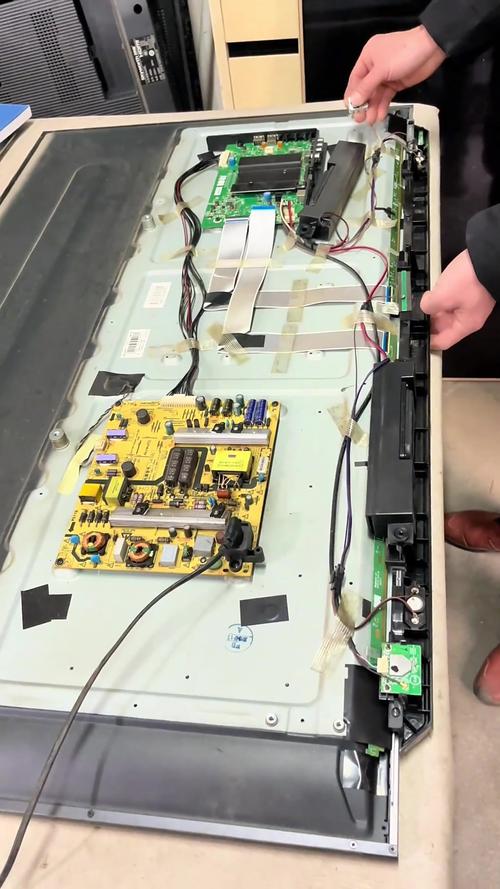

   • 将电视屏幕朝下放置时，必须在下面铺上柔软的布或泡沫,防止屏幕被压坏或划伤。

第二部分：故障现象分类与诊断思路

图像异常问题五花八门，我们可以将其分为几大类,并针对每一类进行故障排查。

A. 电视无法开机，黑屏（但有背光）

• 现象描述：电视接通电源后，按下开机键，可以听到声音或指示灯亮，但屏幕全黑，凑近仔细看，在黑暗环境下能发现屏幕是亮的,只是没有图像。
• 核心原因：主板或T-CON板未能正常工作，导致没有图像信号驱动屏幕，但背光电路是正常的。
• 维修步骤：
  1. 检查信号源：确认不是输入源（机顶盒、游戏机）的问题，可以尝试切换不同的输入源（如HDMI1、AV）。
  2. 检查主板：
     • 听声音：如果电视能播放声音（如开机音乐、换台声音），说明主板CPU核心工作基本正常,问题可能出在视频处理或输出部分。
     • 测量关键电压：用万用表测量主板为T-CON板和屏驱电路供电的电压是否正常（通常是5V, 12V, 18V, 24V等，具体看图纸或主板标注）。
     • 检查LVDS/DSI排线：检查连接主板和T-CON板（或直接连接到屏）的扁平排线是否插紧、有无弯折或损坏,可以尝试重新插拔一次。
     • 检测LVDS信号：如果条件允许，可以用示波器测量主板输出的LVDS信号是否正常，没有信号,基本可以锁定主板故障。

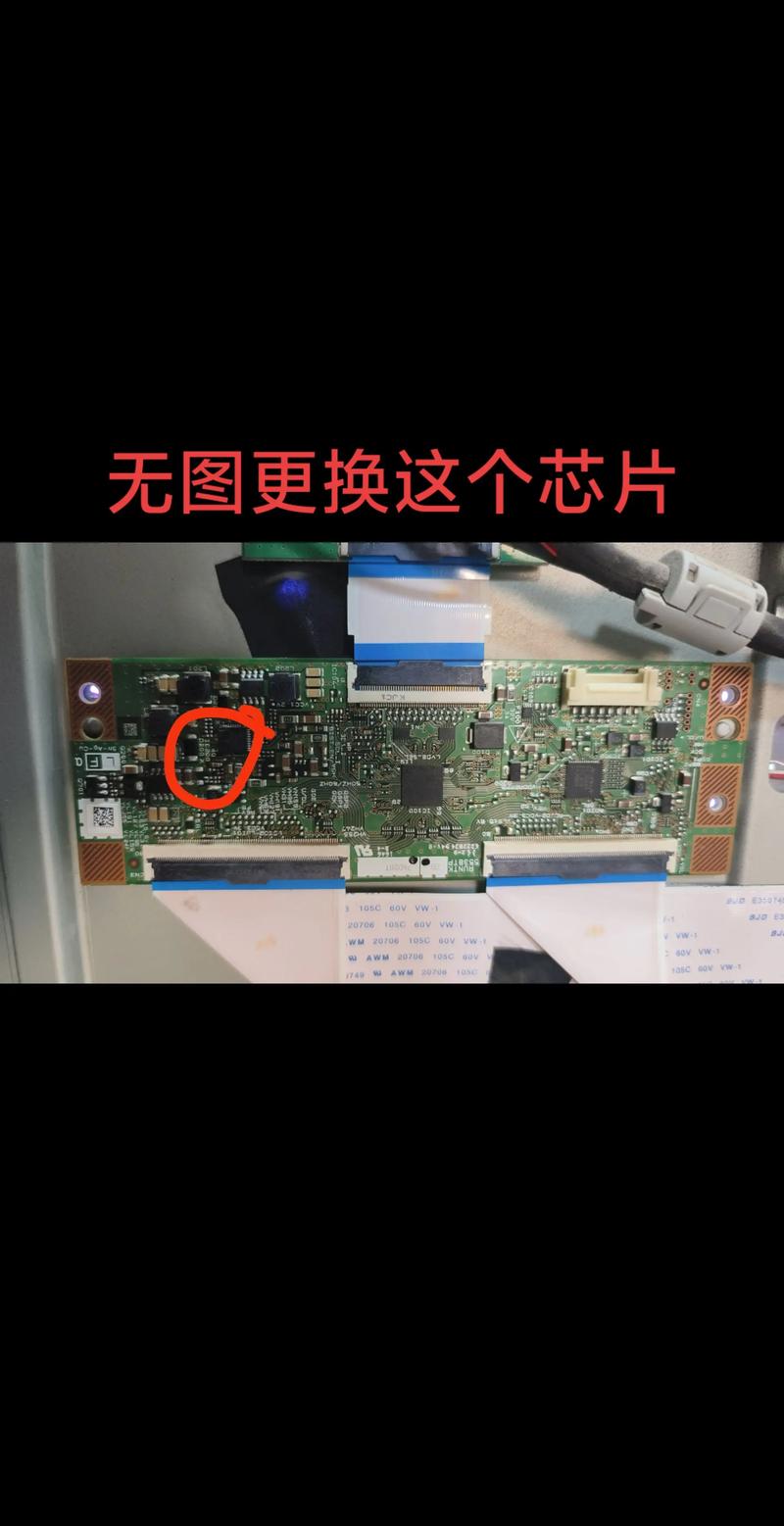

  3. 检查T-CON板：
     • 如果主板有正常的LVDS信号输出到T-CON板，但屏幕依然无图像，则重点怀疑T-CON板。
     • 观察T-CON板：仔细检查T-CON板上是否有明显烧毁的元件、鼓包的电容或发黑的芯片。
     • 测量T-CON板供电：检查T-CON板自身的供电电压是否正常。
     • 更换法：这是最有效的判断方法，如果能找到同型号的T-CON板进行替换，如果图像恢复正常，则原T-CON板已损坏。

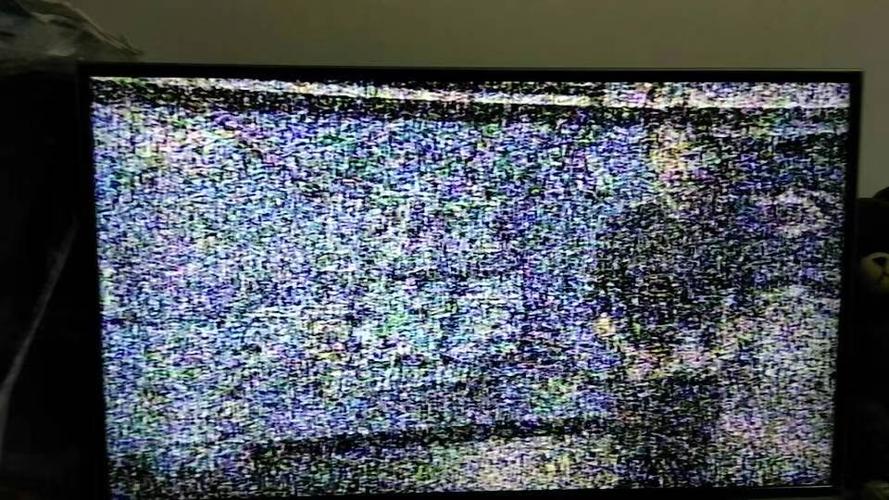

B. 屏幕出现花屏、马赛克、白屏、闪屏

• 现象描述：屏幕图像混乱，出现彩色方块、条纹、闪烁或整个屏幕变成白色/粉色。
• 核心原因：信号传输中断或错误，这通常是T-CON板或主板的故障，也可能是排线接触不良或屏幕本身损坏。
• 维修步骤：
  1. 判断故障范围：
     • 花屏/马赛克：通常是数据传输错误，80%的可能是T-CON板问题。
     • 白屏/粉屏：通常是T-CON板或屏驱动电路的供电或控制信号完全丢失。
     • 规律性条纹：可能是排线接触不良或损坏，也可能是T-CON板上对应的排线接口周边电路问题。
  2. 重新插拔所有排线：这是成本最低、最简单的操作，包括主板到T-CON板的排线，以及T-CON板到屏幕的排线，确保插头完全插入,卡扣扣紧。
  3. 检查T-CON板：
     • 外观检查：查看T-CON板上的芯片是否过热，电容是否有鼓包、漏液。
     • 加热法（应急判断）：对于一些虚焊的T-CON板，可以用热风枪对主芯片和周边元件进行均匀、短暂的加热（温度控制在300°C左右），然后测试，如果故障消失，说明是虚焊问题，可以尝试重新焊接或更换T-CON板。
  4. 检查主板：同样检查主板输出LVDS信号的芯片及其周边电路是否有虚焊或损坏。
  5. 判断屏幕：如果排线和T-CON板都确认正常或更换后问题依旧，那么很可能是屏幕本身损坏，屏幕的驱动芯片（COF/Gate/Source Driver）集成在玻璃基板上，一旦损坏，维修成本极高,通常建议直接更换屏幕。

C. 局部异常：竖线、横线、亮点、暗块

• 现象描述：屏幕上出现一条或多条固定的竖线、横线，或者几个不亮的暗点（暗块）,以及几个常亮的亮点。
• 核心原因：屏幕物理损坏或T-CON板局部损坏。
• 维修步骤：
  1. 竖线/横线：
     • 动态 vs 静态：如果线条会随着图像内容变化（播放纯色画面时线条消失），则可能是T-CON板或排线问题，如果线条是固定的，不随图像变化，则100%是屏幕本身损坏。
     • 检查T-CON板：对于动态线条，可以尝试更换T-CON板。
     • 屏幕损坏：静态线条是屏幕玻璃基板上驱动线路的物理损伤，无法修复,只能更换屏幕。
  2. 亮点/暗点：
     • 单个或少量：这是液晶屏的固有缺陷，属于正常损耗，如果数量不多,可以接受。
     • 成片出现：可能是屏幕受潮或局部驱动电路损坏，可能性较大,通常需要更换屏幕。
     • 暗块：通常是屏幕背光模组中的LED灯珠损坏，导致局部区域不亮，如果只是几颗灯珠，可以尝试更换背光条；如果是大面积损坏,则成本过高。

D. 图像不良：拖影、残影、色彩失真

• 现象描述：快速运动的图像有拖尾（拖影），切换画面后，上一个画面短暂停留（残影），或者颜色偏色、发绿、发红等。
• 核心原因：T-CON板、主板或屏幕。
• 维修步骤：
  1. 进入工厂菜单：很多电视有工厂菜单，可以进行白平衡、色彩校正等测试，进入方法通常是遥控器输入特定的代码（如 9910 或 0000，具体型号不同代码不同），在菜单里测试色彩和灰阶,有助于判断是软件问题还是硬件问题。
  2. 重置电视：将电视恢复出厂设置,排除软件设置问题。
  3. 检查T-CON板：色彩处理和图像时序控制主要由T-CON板负责，色彩失真、拖影等通常是T-CON板的信号处理能力下降或损坏所致。
  4. 检查主板：如果主板输出的视频信号质量差,也会导致色彩异常。
  5. 屏幕问题：屏幕本身的老化或损坏也会导致响应速度变慢,产生拖影。

第三部分：JAV电视常见易损件

1. T-CON板：这是图像异常的“重灾区”，故障率最高，常见问题包括芯片虚焊、电容鼓包、工作异常等。
2. 排线：反复插拔或弯折容易导致内部断裂,接触不良是图像问题的常见原因。
3. 主板上的供电芯片/电容：为T-CON板和屏幕供电的电路部分，如果供电不稳,会导致各种奇怪的图像问题。
4. 屏幕本身：虽然最不想遇到,但也是真实存在的故障源。

第四部分：总结与建议

1. 由简到繁：维修遵循“先外后内、先简后繁”的原则，先检查信号源、线缆，再进入电视内部，内部检查先看排线、插头，再测电压,最后考虑更换板卡。
2. 善用替换法：在维修电子设备时，替换法（尤其是用好的配件替换怀疑坏的配件）是判断故障最直接、最有效的方法，如果手头有同型号的配件,可以大大提高维修效率。
3. 图纸与资料：如果能找到JAV电视对应型号的电路原理图和维修手册，维修将事半功倍，网上可以搜索型号+“图纸”或“SCH”来查找。
4. 何时放弃：如果经过排查，最终确定是屏幕损坏（如出现固定竖线、大面积亮点暗块），那么维修成本将非常高昂，很可能接近甚至超过一台新电视的价格，在这种情况下,建议直接更换新电视更为经济。

希望这份详细的维修指南能帮助你解决JAV液晶电视的图像异常问题！
