格力VRV空调外部联锁E1故障何解？

核心概念：什么是“外部联锁E1”？

“外部联锁” 指的是空调系统为了安全或满足特定运行条件，设置了一个由外部设备或信号控制的“开关”，当这个“开关”处于“不允许开机”的状态时，空调就会报E1故障，以保护自身或相关设备。

E1故障的本质是：空调收到了一个“禁止启动”的外部信号。

对于格力VRV系统,这个“外部联锁”信号通常来源于以下几个关键部分：

1. 水流开关/水流保护器：这是最常见的原因，系统检测不到水流，或者水流不足，为防止压缩机干烧而停机报故障。
2. 相序保护器：检测三相电源的相序是否正确，如果相序错误，可能导致压缩机反转等严重损坏，因此系统锁定不允许启动。
3. 高压/低压开关：系统压力异常过高或过低，保护机制被触发。
4. 外部联动信号：楼宇自控系统、消防系统等给空调主机发送了一个“关机”或“故障”信号。

E1故障排查步骤（从简到繁）

请按照以下步骤进行系统性的排查,这能帮你高效地定位问题。

第一步：确认故障信息（最关键）

在排查之前,务必先确认这个E1故障具体来自哪个设备。

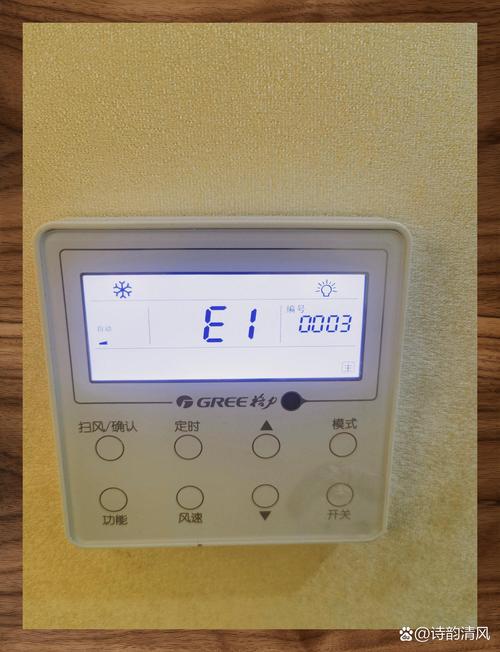

• 查看室内机显示：有些VRV系统，当室内机报故障时，室内机会显示E1或相关代码，而主机可能无显示或显示其他代码，请先检查所有室内机是否有显示。

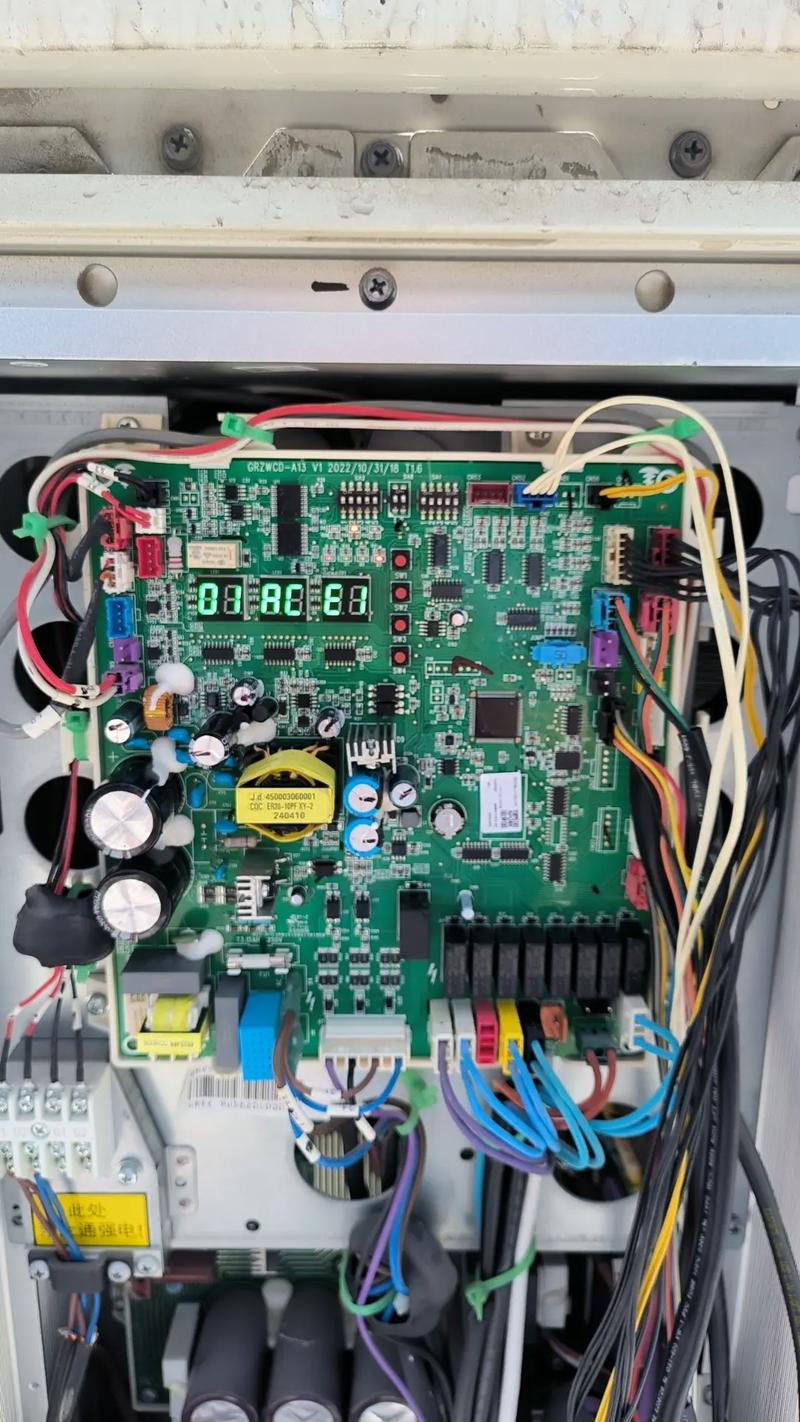

• 查看主机显示：如果主机显示E1，说明问题出在主机或其外部电路上。
• 查看集中控制器：如果系统有集中控制器，它会显示具体是哪一台室内机或室外机报故障。

明确故障源是后续所有操作的前提。

第二步：针对最常见原因——水流开关进行排查

如果确认是主机报E1,那么水流开关是首要怀疑对象。

1. 直观检查：

   • 听声音：开机时，仔细听水泵是否启动，应该有“嗡嗡”的运转声和流水声。
   • 看管道：检查冷冻水系统的所有阀门是否都处于开启状态，特别是水泵前后的阀门、主机进出水口的阀门。
   • 看压力表：如果系统有压力表，观察水泵运行时的压力是否正常，如果压力为0或很低，说明系统无水或水未循环。

2. 检查水流开关本身：


   （图片来源网络，侵删）
   • 水流开关类型：常见的有靶式水流开关和压差式水流开关。
     • 靶式：有一个可以摆动的小叶片，检查叶片是否被异物卡住，或者开关本身是否损坏。
     • 压差式：通过比较过滤器前后的压差来判断水流，检查其两个取样管是否脱落、堵塞或漏气。
   • 短接测试（谨慎操作）：这是一个非常有效的诊断方法。
     • 安全第一：请务必断开空调主电源！
     • 找到水流开关的接线端子,通常是一个两线或三线的开关。
     • 用一根短导线临时短接这两个端子（模拟“水流正常”的信号）。
     • 重新通电开机,如果空调能正常启动，100%确定是水流开关或其相关管路的问题。

3. 检查水系统循环：

   • 系统排气：如果系统是新安装或刚维修过，很可能有空气堵在管道高处，导致水流不畅，需要对整个水系统进行排气操作，打开系统最高点的排气阀（如散热器上的排气阀、自动排气阀等），直到有稳定的水流排出。
   • 过滤器堵塞：检查水泵入口前的Y型过滤器是否被水垢、泥沙等杂质堵塞，关闭相关阀门，拆开过滤器进行清洗。
   • 水泵故障：如果水泵不转，或者转但无力，也会导致水流不足，检查水泵电源、电容，或直接更换水泵。

第三步：检查电源相序

如果水流开关相关一切正常,那么接下来检查相序保护器。

1. 确认电源：确保给空调主机供电的三相电源是正常的（电压、频率等）。
2. 检查相序保护器：
   • 相序保护器通常安装在主机电气盒内。
   • 查看相序保护器上的指示灯,如果红灯亮，表示相序错误或缺相。
   • 调相：在确保断电的情况下，到主机电源输入端子处，任意交换两根火线的位置（将L1和L2的线对调），即可改变相序。
   • 更换：如果调相后依然报错，可能是相序保护器本身损坏，需要更换。

第四步：检查压力开关

如果以上都不是问题,再考虑压力开关。

1. 观察压力表：开机后，观察主机上的高压和低压压力表读数是否在正常范围内。
   • 压力过高：可能制冷剂过多、冷凝器脏堵、冷却水温度过高、风机故障等。
   • 压力过低：可能制冷剂泄漏、膨胀阀堵塞、过滤器脏堵、水泵流量不足等。
2. 检查压力开关：如果压力异常，压力开关会动作，断开联锁回路，需要根据压力异常的原因进行维修。

第五步：检查外部联动信号

对于一些大型楼宇项目,VRV空调可能会接入楼宇自控系统（BA系统）或消防系统。

• 检查联动端子：查看主机控制板上是否有“消防”、“远程”等联动端子，检查这些端子是否被外部系统施加了关机信号。
• 与物业或维保单位沟通：确认是否有BA系统或消防系统发出了强制关机指令。

总结与建议

安全警告：

• 电气操作风险高：在进行任何电气检查（如短接、调相）之前，必须切断空调主电源，并由专业电工操作，以防触电。
• 制冷剂操作需资质：如果怀疑是制冷剂泄漏或压力问题，需要专业的空调维修人员使用专用工具进行操作，切勿自行处理。

最后的建议：

如果以上步骤你都无法完成,或者排查后问题依旧存在，最稳妥、最有效的方法是联系格力官方售后服务或专业的空调维修公司，他们拥有专业的工具、图纸和经验，能够快速准确地定位并解决E1故障。
