常见故障现象
当电源板出现故障时,电视通常会表现出以下一种或多种现象:

(图片来源网络,侵删)
-
完全无电,“死”状态:
- 按遥控器或机身电源键,电视没有任何反应。
- 指示灯不亮。
- 听不到任何开机声音(如继电器吸合声)。
- 这是最彻底的电源板故障,通常是电源初级电路(PFC、PWM)损坏。
-
指示灯亮,但无法开机:
- 按电源键后,红色或蓝色待机指示灯会亮一下,然后熄灭,或者一直亮着但屏幕不亮。
- 能听到继电器“咔哒”一声吸合,但马上又“啪”一声断开,反复循环。
- 这通常意味着电源板能输出待机电压(如5V),但无法输出主电压(如24V或12V),或者主电压保护电路被触发。
-
屏幕闪烁或亮一下就黑屏:
- 开机后,屏幕能短暂显示图像,然后瞬间黑屏,但指示灯可能还亮着。
- 这很可能是背光驱动部分(电源板上的LED输出端)故障,导致背光板保护,也可能是主板或屏线问题,但电源板故障的可能性很高。
-
屏幕图像暗淡,亮度不足:
(图片来源网络,侵删)- 图像能显示,但整体非常暗,需要很近才能看清。
- 这通常是背光驱动电路输出电流不足,或者部分灯珠损坏导致。
可能的故障原因分析
根据现象,我们可以大致判断故障区域:
电源初级电路故障(导致完全无电)

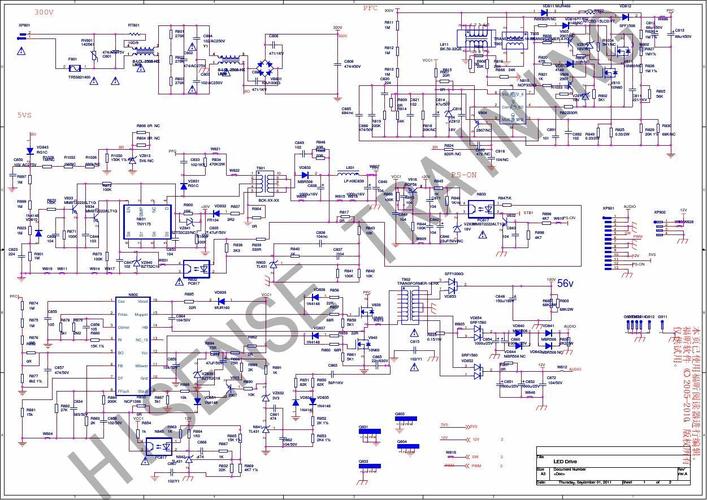

这部分是AC220V交流电输入到DC12V/24V主电压输出的部分,是故障高发区。
-
保险丝熔断: 这是最常见的“症状”,但不是“病因”,保险丝熔断说明后级电路存在严重短路。
- PFC功率因数校正电路短路: 检查PFC开关管(通常是一个大MOS管,型号如STW20NM50)、PFC二极管、PFC电感是否击穿。
- PWM脉宽调制电路短路: 检查主开关管(通常也是一个大MOS管,型号如STP20NM60)、变压器初级绕组是否对地短路。
- 市电输入整流桥击穿: 检查整流桥(四个二极管)是否有短路。
- X电容、Y电容或压敏电阻击穿: 这些是保护元件,损坏后也会导致保险丝熔断。
-
保险丝完好,但无输出:
(图片来源网络,侵删)- PFC电路未工作: 检查PFC控制芯片(如NCP1399、NCP1608等)及其外围电路(如VCC供电、采样电阻、驱动电阻)。
- PWM电路未工作: 检查PWM控制芯片(如LD7552B、SG6848等)及其外围电路。
- 副电源电路故障: 导致待机5V电压没有输出,整个系统无法启动。
电源次级/背光驱动电路故障
这部分负责将主电压(如24V)转换成恒流源,驱动LED背光。
- 背光驱动IC(恒流源IC)损坏: 这是导致黑屏、闪烁的“罪魁祸首”,这款电视常用的背光驱动IC有OZ9926A/GN、OZ960、OZ1616等,IC本身或其外围的供电电阻、电容、采样电阻损坏,都会导致保护。
- MOS管损坏: 背光驱动电路中有多颗MOS管(通常为N沟道),用于驱动LED灯珠,它们是易损件,击穿短路会导致驱动IC保护。
- 采样电阻损坏: 电流采样电阻(通常是小阻值、高功率的贴片电阻,如0.1Ω)开路或阻值变大,会导致驱动IC检测不到电流而保护。
- 输出端短路: 检查连接到LED灯条的排线插座是否短路,或者屏幕内的LED灯珠是否大面积损坏(导致对地短路)。
- 升压电感、二极管损坏: 这些是背光升压电路的关键元件。
自我排查与维修步骤(⚠️ 警告:高压危险!)
在进行任何操作前,请务必断开电源,并对大容量电容(如PFC电路的VCC电容)进行放电,否则有触电危险!非专业人员建议寻求专业维修帮助。
第一步:初步观察
- 检查电源线: 确保电源线插好,插座有电。

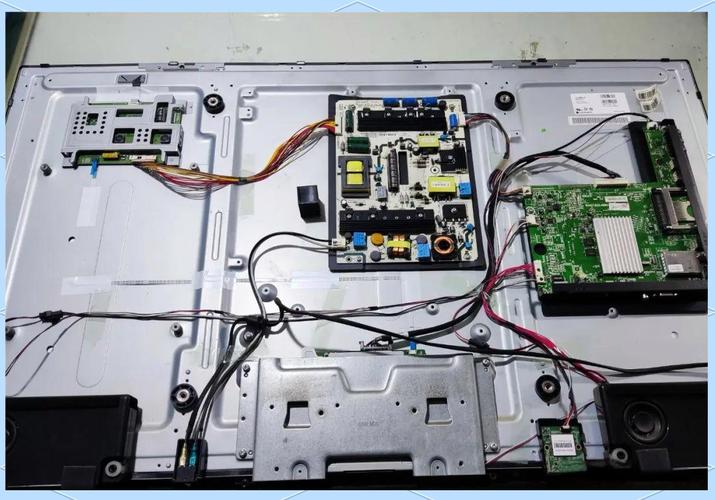

- 检查外观: 查看电源板(通常在电视底部,可以拆开后盖看到)有无明显的烧焦、鼓包、元件炸裂的痕迹,这是最直观的判断方法。
第二步:测量待机电压
这是判断电源板好坏最关键的一步。
- 拆开电视后盖,找到电源板。
- 在电源板的输出端子排线处,找到标注为
+5V_STB或类似字样的端子。 - 将万用表调至直流20V档,黑表笔接地(金属外壳或冷端地),红表笔接
+5V_STB端子。 - 通电(此时电视处于待机状态),测量是否有稳定的5V电压输出。
- 如果有5V输出: 说明电源板的副电源基本正常,问题可能出在主电源、主板、或者背光驱动部分,可以尝试短接电源板上的“PS-ON”或“PWR-ON”引脚(通常与主板连接的排线上有标注,短接即可强制开机),然后测量主电压输出端(如
+24V或+12V)是否有电压。 - 如果没有5V输出: 故障100%在电源板的初级副电源电路,重点检查副电源的变压器、副电源IC(如TL431、光耦、一个小的8脚IC)及其外围电路。
- 如果有5V输出: 说明电源板的副电源基本正常,问题可能出在主电源、主板、或者背光驱动部分,可以尝试短接电源板上的“PS-ON”或“PWR-ON”引脚(通常与主板连接的排线上有标注,短接即可强制开机),然后测量主电压输出端(如
第三步:强制开机测量主电压
如果待机电压正常,但无法开机,可以尝试此步骤。
- 找到连接主板的排线,找到上面标有
PS-ON或PWR-ON的线(通常是3.3V或高电平开机信号)。 - 将这条线与
+5V_STB线短接起来(相当于模拟主板发出的开机指令)。 - 再次通电,然后测量主电压输出端(如
+24V或+12V)。- 如果此时有24V/12V电压输出: 说明电源板是好的,问题出在主板或按键板,需要更换主板或检修按键电路。
- 如果仍然没有24V/12V电压输出,但指示灯有反应: 说明电源板的初级主电源(PFC、PWM)或保护电路有问题,需要拆下电源板进行深度检修。
第四步:检修背光驱动部分(针对黑屏、闪烁)
如果屏幕能亮,但非常暗或闪烁。
- 在强制开机状态下,测量背光驱动输出端(通常是一个或多个白色的排线插座,标注如
LED+、LED-)的电压,正常工作时,电压应该在50V-80V之间(具体取决于屏幕大小和串联的灯珠数),并且电压会随着屏幕亮度变化而变化。 - 如果电压为0V或很低:
- 检查背光驱动IC(如OZ9926A)的VCC供电是否正常(通常为12V或15V)。
- 检查其外围电路,特别是电流采样电阻。
- 检查驱动IC的输出端连接的MOS管是否击穿。
- 如果电压正常,但屏幕不亮:
- 拔掉背光输出排线,测量其对地是否短路,如果短路,说明是屏幕内的LED灯条损坏。
- 如果不短路,可能是屏幕内的灯条驱动板损坏,或者屏幕本身问题。
维修建议
- 新手/非专业人士:
- 强烈建议不要自行拆修。 开关
