“不开机”是一个比较宽泛的故障现象,可能表现为：
（图片来源网络，侵删）
- 通电后，屏幕无任何显示，按键无反应,风扇不转。
- 通电后，屏幕有显示（如待机符号），但按任何功能键都无反应,无法进入工作状态。
无论哪种情况，我们都可以遵循一个由简到繁、由外到内的逻辑顺序来进行排查,下面我将为您提供一份详细的检修指南。
第一部分：安全须知与初步检查
在开始任何检修之前，安全第一！
- 断电操作：务必将电磁炉插头从插座上拔下，等待至少5分钟，让内部高压电容充分放电,这是防止触电的关键步骤！
- 使用专业工具：准备一个万用表,这是检修的核心工具。
- 注意高压区域：电磁炉内部有220V交流电和300V以上的直流高压,非专业人员请勿触碰。
初步检查（无需拆机）：
- 检查电源插座：确保家里的插座有电,可以用手机充电器或其他小电器测试一下。
- 检查电源线：检查电磁炉的电源线是否有破损、断裂,插头是否松动。
- 检查锅具：确认放置的锅具是否适用于电磁炉（必须是含铁质的导磁锅），部分电磁炉如果检测不到合适的锅具，会自动保护并显示代码，但有时也可能表现为“不开机”的假象,可以换一个确认好的锅具再试。
第二部分：拆机后的系统化排查

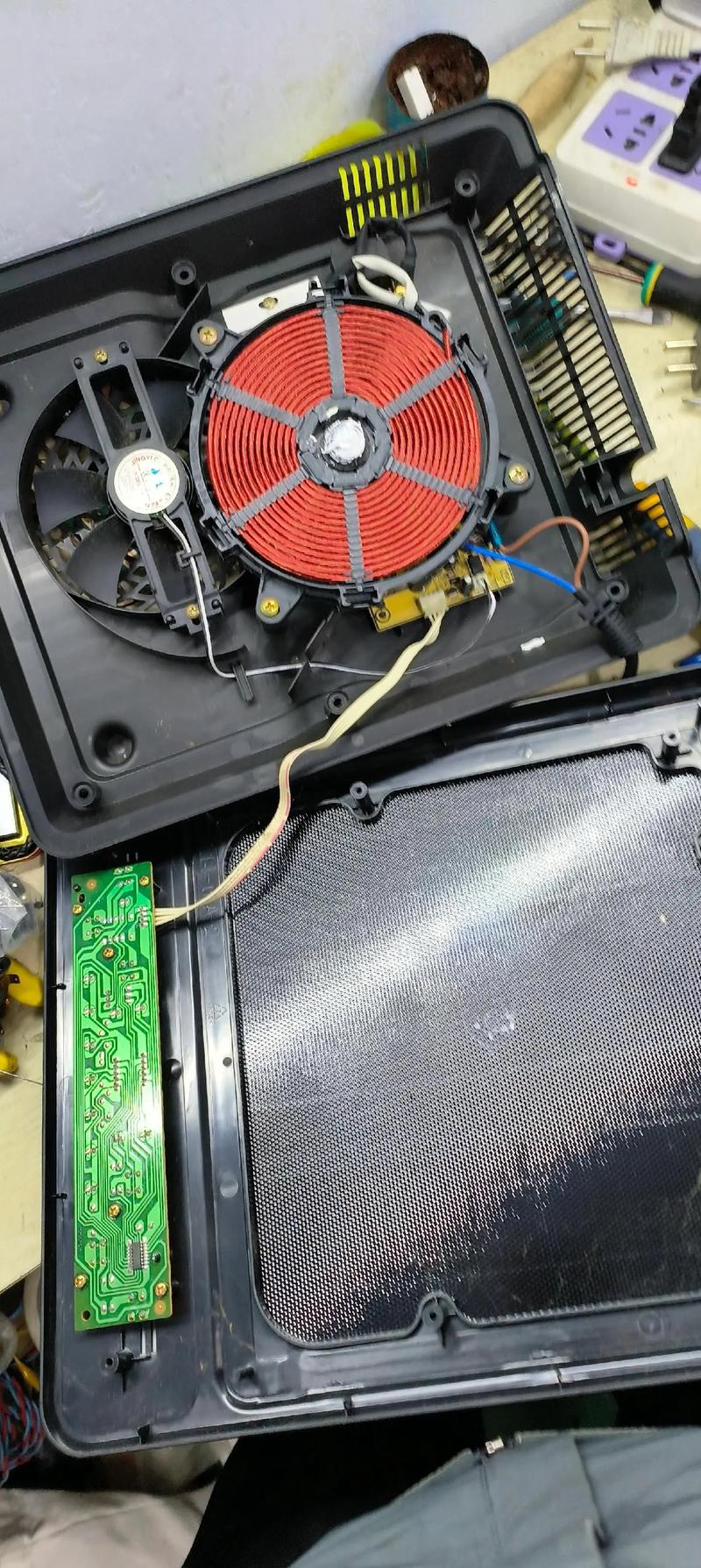

如果初步检查后问题依旧，就需要拆开电磁炉的外壳进行内部检查了,拆机后要妥善保管好螺丝和外壳。
（图片来源网络，侵删）
电磁炉不开机，核心问题出在 电源供应部分 或 MCU（微处理器）控制部分,我们可以将电路板分为几个关键模块来逐一排查。
电源供应模块
这是最常见的问题所在，负责将220V交流电转换成MCU、IGBT、风扇等工作所需的各种直流电压。
关键测试点：
-
保险丝
（图片来源网络，侵删）- 位置：通常在交流输入端,是一个玻璃管或陶瓷管状的元件。
- 检查方法：用万用表的“二极管档”或“电阻档”测量其两端是否导通。
- 结果分析：
- 导通：保险丝正常。
- 不导通（开路）：保险丝熔断。切勿直接更换新保险丝就通电！ 保险丝熔断通常意味着后面电路存在严重短路，必须先找到短路点并排除故障，否则新保险丝会再次熔断，甚至损坏其他元件。
- 常见短路点：IGBT（绝缘栅双极型晶体管）、桥式整流器、高压电容，用万用表的二极管档分别测量这些元件的引脚,看是否存在短路。
-
桥式整流器
- 位置：通常是一个黑色的方块，上面有AC（交流）输入和+/-（直流输出）标记。
- 检查方法：用万用表二极管档，测量其交流输入端（AC1, AC2）的正反向电阻，应有一大一小（类似二极管特性），再测量直流输出端（+, -）与任意交流输入端之间,也应有一大一小。
- 结果分析：如果测量到任何引脚之间存在短路或电阻为0,则桥式整流器损坏。
-
高压滤波电容 (C1)
- 位置：一个体积很大的电容，通常是银色或金属外壳,连接在桥式整流器的正极上。
- 检查方法：断电后，先用螺丝刀短路其两个引脚放电，然后用万用表的电容档测量其容量是否与标称值接近，也可以用电阻档测量,充电时应看到电阻值由小变大。
- 结果分析：如果电容鼓包、漏液或容量严重不足,需要更换。
-
低压电源电路
- 功能：将+300V的直流电转换为MCU工作所需的+5V电压。
- 关键元件：开关变压器、开关管（如FET）、稳压IC（如VIPer12A/22A等）。
- 检查方法：
- 测量+5V输出：找到给MCU供电的滤波电容（通常是100uF/16V或220uF/16V），通电（非常小心！）测量其两端是否有稳定的+5V电压,这是判断MCU是否工作的前提。
- 测量开关管：5V没有，需要检查开关管是否击穿短路，用二极管档测量D极和S极,应不导通。
- 测量PWM驱动IC：检查开关管是否由PWM驱动IC（如TA8316S等）驱动，需要测量IC的供电脚和输出脚是否有正常的波形（需要示波器，新手可跳过，先检查外围元件）。
MCU（微处理器）控制模块
5V电压正常，但电磁炉仍然没反应,问题可能出在MCU本身或其工作条件上。
关键检查点：
- MCU供电：确认MCU的VCC引脚有稳定的+5V供电。
- 复位电路：MCU需要一个上电复位信号，检查复位电容和电阻是否正常，这个电路出问题,MCU可能无法启动。
- 晶振电路：MCU的“心跳”，晶振（通常为8MHz或12MHz）及其两个匹配电容是关键。
- 检查方法：用万用表的电阻档或二极管档测量晶振两端对地的电阻，应有一定阻值（不是0或无穷大），如果阻值为0，说明晶振或电容短路,最准确的方法是用示波器测量晶振两端是否有起振波形。
- 按键电路：检查按键矩阵电路，如果某个按键短路，可能会导致MCU一直处于复位或待机状态，无法响应其他操作,可以用万用表逐个检查按键是否正常。
- MCU本身：如果以上所有条件都正常，MCU仍然无反应，那么MCU芯片本身可能损坏，这种情况相对少见,但也是可能的。
同步及驱动电路
这部分电路比较复杂，通常在MCU给出指令后，如果这部分出问题,电磁炉也无法开机。
- 同步电路：通过电阻分压，将电网电压同步信号送给MCU，如果这部分信号丢失，MCU无法判断电网状态，会保护不开机,检查相关的电阻是否变值或开路。
- 驱动电路：MCU输出的PWM信号很弱，需要通过驱动IC（如TA8316S）放大后才能驱动IGBT，检查驱动IC的供电、输入输出信号以及其外围元件。
第三部分：SK-2102电磁炉的常见故障点总结
根据经验，SK-2102这类经典型号的电磁炉,不开机故障主要集中在：
- 保险丝熔断：这是最常见的故障，占不开机故障的70%以上，根本原因通常是：
- IGBT击穿短路：这是“罪魁祸首”，IGBT是电磁炉中最容易损坏的功率元件，通常会因为驱动电路故障、本身质量问题或散热不良而击穿，更换IGBT时，必须同时检查驱动电路,否则极易再次烧毁。
- 桥式整流器击穿短路：同样常见。
- 低压电源无+5V输出：
- 开关管（FET）击穿。
- PWM驱动IC（如VIPer12A）损坏。
- 高压滤波电容失效,导致开关电路无法正常工作。
- MCU不工作：
- +5V供电异常。
- 晶振损坏：这是MCU不工作的第二大常见原因,仅次于供电问题。
- 按键短路：导致MCU死机。
第四部分：检修流程图
为了更清晰,您可以参考以下流程进行排查：
[电磁炉不开机]
|
V
[初步检查] --> 插座有电？线缆完好？锅具合适？
|
V (否)
[检查电源/插座/锅具]
|
V (是)
[断电，拆机]
|
V
[检查保险丝]
|
|-- [熔断] --> [检查IGBT、桥式整流器、高压电容是否短路] --> [排除短路故障后，更换保险丝]
|
|-- [正常] --> [通电，测量低压电源滤波电容两端电压]
|
V
[是否有+5V电压？]
|
|-- [无] --> [检查开关管、PWM驱动IC、高压电容等低压电源元件]
|
|-- [有] --> [检查MCU工作条件：复位、晶振、按键]
| |
| |-- [MCU条件正常] --> [MCU可能损坏]
| |
| |-- [MCU条件异常] --> [修复对应电路：如更换晶振、修复按键]
|
V
[所有检查正常，但故障依旧]
|
V
[检查同步及驱动电路，或寻求专业维修帮助]重要提醒
- 如果你没有电子维修基础，强烈建议不要自行拆机维修，特别是涉及到高压部分，电磁炉的维修需要专业的知识和工具,强行操作有触电和损坏设备的风险。
- 如果遇到保险丝熔断，在没有确定并排除根本故障前，绝对不要只换上一个新保险丝就通电，否则会导致故障扩大,维修成本更高。
- 记录元件型号：在更换元件时，最好记录下原元件的型号和参数,以便购买到完全相同的替换件。
希望这份详细的指南能帮助您定位问题,祝您维修顺利！
