海信tlm42v66c故障维修难点在哪？

为技术指导和知识分享，涉及高压电和精密元件，非专业维修人员请勿自行尝试操作，以免造成设备进一步损坏或人身伤害，维修建议由专业人员进行。

第一部分：常见故障现象与初步判断

维修的第一步是“问诊”，通过用户的描述,我们可以大致判断问题出在哪个模块。

故障现象一：不开机 / 无光无声

这是最常见也最复杂的故障，通常指按遥控器或面板电源键后，指示灯不亮，或者指示灯亮但屏幕全黑,没有任何图像和声音。

• 初步判断：电源板或主板问题。
• 诊断步骤：
  1. 观察电源指示灯：
     • 指示灯不亮： 问题基本锁定在电源板，可能是电源板自身损坏,或者市电输入保险丝熔断。
     • 指示灯亮（通常为红色或橙色）： 这说明电源板的副电源工作正常，已经为控制系统（CPU）提供了+5V或+3.3V的待机电压，问题可能出在主板控制系统、屏驱动板（TCON）或背光电路。
  2. 测量关键电压（需要专业工具）：
     • 测电源板输出： 使用万用表测量电源板各个输出端子的电压是否正常，常见的有：
       • +24V / +12V： 供给主板和背光驱动板（高压板）。
       • +5V (STB)： 待机电压,供给主板CPU。
       • +3.3V / +1.8V / +2.5V： 主板芯片供电。
     • 5V STB正常，但其他电压无输出： 通常是电源板主电源电路故障。
     • 5V STB正常，但+24V/12V无输出： 可能是电源板保护电路启动,或主板反馈信号异常导致电源板保护。

故障现象二：开机后黑屏，但背光亮

• 描述： 电视能开机，指示灯正常，用手电筒照射屏幕，能看到非常暗淡的图像，或者能听到声音,但屏幕一片漆黑。
• 初步判断： 主板信号处理电路 或 屏驱动板（TCON） 问题。
• 诊断步骤：
  1. 检查信号源： 换个HDMI接口，换根线，或者试试内置的机顶盒信号,排除外部信号源问题。
  2. 判断是主板还是TCON板问题：
     • 有声音，无图像： 这通常意味着主板已经解出了音视频信号，并将图像信号（LVDS或RSDS）送给了屏幕，但屏驱动板（TCON）没有工作，或者逻辑板（集成在屏上）没有工作。
     • 无声音，无图像： 可能是主板核心芯片（CPU/视频解码芯片）损坏,没有输出信号。

故障现象三：图像异常，声音正常

• 描述： 电视有声音，但图像有问题，如：
  • 花屏、马赛克、有横线/竖线： 主板信号处理 或 屏驱动板（TCON） 损坏。
  • 图像暗淡、色彩失真： 可能是主板上的背光控制信号异常，或者电源板输出电压偏低。
  • 图像拖影、重影： 屏驱动板（TCON） 问题。

故障现象四：声音异常

• 描述： 图像正常，但声音有问题，如无声、有杂音、声音小。
• 初步判断： 主板音频处理电路 或 功放电路 问题。
• 诊断步骤：
  1. 进入工厂菜单（通常用遥控器输入特定代码，如 2716 或 工厂模式 字样），切换不同的音源（如 TV、AV、HDMI）,看是否所有接口都无声。
  2. 如果所有接口都无声,问题在主板音频解码或功放部分。
  3. 如果某个接口无声,可能是该接口的电路问题。

第二部分：核心部件详解与维修

电源板

• 作用： 将220V交流电转换为电视各部分所需的各种直流电压（如+24V, +12V, +5V, +3.3V等）。
• 常见故障点：
  • PFC（功率因数校正）电路： 大功率MOS管、PFC控制芯片（如NCP1653）、大电解电容,此部分损坏会导致主电压无输出或异常。
  • 主电源电路： PWM控制芯片（如UC384X系列）、开关MOS管、变压器、次级整流二极管和滤波电容，损坏会导致+24V/12V等电压无输出。
  • 副电源电路： 专门提供+5V STB待机电压，给CPU供电,损坏会导致完全不开机。
  • 保险丝： 最先检查的元件，如果熔断，说明后级有严重短路（如PFC管击穿）。
• 维修方法：
  1. 测保险丝： 若熔断，不可直接更换，必须找到短路点（如PFC管是否击穿）。
  2. 测PFC输出电压： 正常应在380V-400V左右，若无,检查PFC电路。
  3. 测副电源+5V STB： 正常应为5V左右，若无,检查副电源电路。
  4. 测主电源各组电压： 正常应为标称值，若偏低或无,检查对应整流滤波电路和PWM电路。

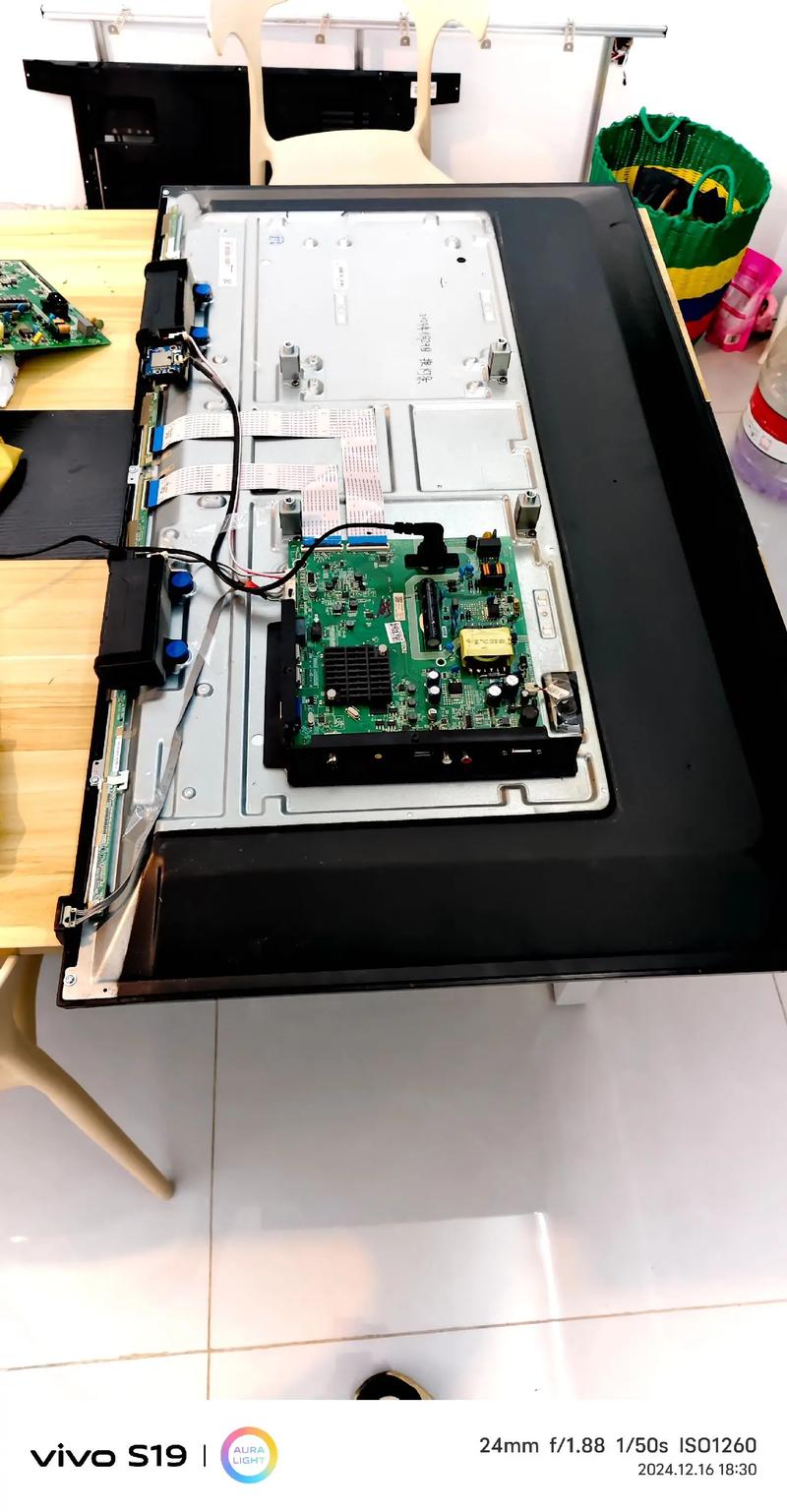

主板

• 作用： 电视的“大脑”，负责接收信号、解码、处理,并控制背光和屏幕显示。
• 常见故障点：
  • CPU中央处理器： 不工作会导致整机无反应,指示灯可能亮但无法开机。
  • 程序存储器（Flash/EEPROM）： 内部程序丢失或错乱，会导致开机无反应、开机logo后死机、不开机等，这是可以尝试刷机解决的。
  • 视频解码芯片： 导致无图像、花屏等。
  • 背光控制电路： 接收CPU指令，输出PWM信号和使能信号给高压板，如果损坏,会导致背光不亮。
  • LVDS/RSDS信号输出电路： 将处理好的图像信号传送给屏驱动板，如果损坏,会导致黑屏或花屏。
  • 供电系统： 主板上有很多DC-DC降压电路（如AP6230、AP3176等芯片），将+5V或+12V转换为CPU、内存等需要的+3.3V、+1.8V等,这些芯片或其周边电容损坏会导致各种疑难杂症。
• 维修方法：
  1. 检查供电： 测量主板各主要芯片的供电是否正常。
  2. 检查复位和时钟： CPU工作需要复位信号和时钟晶振,用示波器观察晶振是否起振。
  3. 刷机： 如果怀疑程序问题，找到对应型号的主板BIOS文件和刷机工具,通过USB或串口进行刷机。
  4. 信号追踪： 使用示波器追踪关键信号路径，如背光控制信号、LVDS信号,判断是哪一级电路出了问题。

高压板 / LED背光驱动板

• 作用： 将主板送来的+24V/+12V直流电，转换成高压交流电，去点亮屏幕背光模组中的灯管（CCFL）或LED灯珠。
• 常见故障点：
  • CCFL机型（TLM42V66C可能是CCFL背光）：
    • 高压逆变芯片： 如OZ960, OZ9926等,核心控制元件。
    • MOS管： 功率输出元件,容易击穿。
    • 高压变压器： 升压变压器,可能内部短路。
    • 耦合电容/升压电容： 老化失效,导致背光亮度不足或闪烁。
    • 灯管老化： 使用多年后亮度衰减，或者某根灯管断裂、接触不良,导致屏幕局部发暗。
  • LED机型：
    • 恒流驱动IC： 如LD7575等。
    • MOS管： 用于控制电流。
    • LED灯珠： 灯珠本身损坏,导致局部黑斑或亮线。
• 维修方法：
  1. 测输入电压： 确认主板送来的+24V/+12V和背光控制信号（PWM/EN）是否正常。
  2. 测输出： 对于CCFL，高压输出端应有交流高压（需用高压笔或示波器高压档），对于LED,输出端应有恒流。
  3. 假负载法： 断开背光输出端，接一个假负载（如汽车灯泡），看驱动板是否工作,以判断是驱动板问题还是灯条问题。

屏驱动板

• 作用： 接收主板送来的LVDS或RSDS图像信号，进行时序控制（TCON）,然后精确地驱动屏幕上的每一个像素点显示图像。
• 常见故障点：
  • TCON芯片： 核心控制芯片，损坏会导致花屏、黑屏、图像扭曲等。
  • 供电芯片： 为TCON芯片和屏供电的LDO或DC-DC芯片。
  • LVDS接口插座： 接触不良或氧化,导致信号传输问题。
  • 排线： 连接屏驱动板和屏幕玻璃的柔性排线，弯折或老化会导致断线，出现竖线、横线。
• 维修方法：
  1. 检查排线： 重新插拔,确保接触良好。
  2. 测供电： 检查TCON芯片的供电是否正常。
  3. 信号观察： 用示波器观察LVDS信号的差分对,看是否有波形。

第三部分：维修流程总结

1. 安全第一： 断电操作,对大电容进行放电。
2. 用户沟通： 详细询问故障发生过程。
3. 外观检查： 检查保险丝、电容鼓包、元件烧焦等明显问题。
4. 上电测试：
   • 测量电源板各路输出电压，特别是待机电压+5V。
   • 根据电压判断故障范围（电源、主板、背光、屏）。
5. 分区排查：
   • 无光无声： 先搞定电源板。
   • 有光无声/黑屏有声音： 先搞定主板和TCON板。
   • 图像异常： 先搞定主板和TCON板。
6. 仪器辅助： 万用表测电压，示波器测信号和时钟，逻辑分析仪测I2C/SPI总线。
7. 更换备件： 找到故障元件后，用同型号、同参数的元件进行替换，特别是电源板和主板，建议更换整个板子,维修难度大且易返修。
8. 软件修复： 对于程序问题,尝试刷机。
9. 最终测试： 维修完成后，进行全面功能测试，确保所有接口、声音、图像都正常。

对于海信TLM42V66C这款机型，网上可以找到一些维修图纸和BIOS文件，这对于专业维修人员非常有帮助，建议在维修前，先在网上搜索该型号的“维修图纸”或“原理图”，找到关键测试点和电压值，会事半功倍。
