创维47L28RM-F电源故障，具体是何原因？

针对这款电视的电源故障,我将从故障现象、可能原因、维修思路和具体步骤几个方面，为您提供一个详细的排查和维修指南。

常见故障现象分析

电源故障通常表现为以下几种现象,不同现象指向的问题根源也不同：

1. 完全不通电（指示灯不亮，无任何反应）

   • 原因分析：这是最彻底的电源故障，问题通常出在电源板的初级电路（高压侧），即从市电输入到开关变压器之前的电路，可能是保险丝熔断、市电整流滤波电路、PFC（功率因数校正）电路或主开关振荡电路损坏。

2. 指示灯亮一下就灭，或闪烁后熄灭

   • 原因分析：这表明电源板的初级电路（高压侧）已经启动并能工作，但输出电压不正常或保护电路被触发，常见原因有：
     • PFC电路故障：PFC电压不正常，导致后续电路无法工作。
     • 副电源故障：为控制系统供电的副电源工作异常。
     • 保护电路动作：如过压保护、过流保护、短路保护等被触发，通常是次级电路（低压侧）的某个负载（如背光、主板）短路或开路，导致电源进入保护状态。

3. 指示灯亮，但屏幕不亮（有声音或无声音）


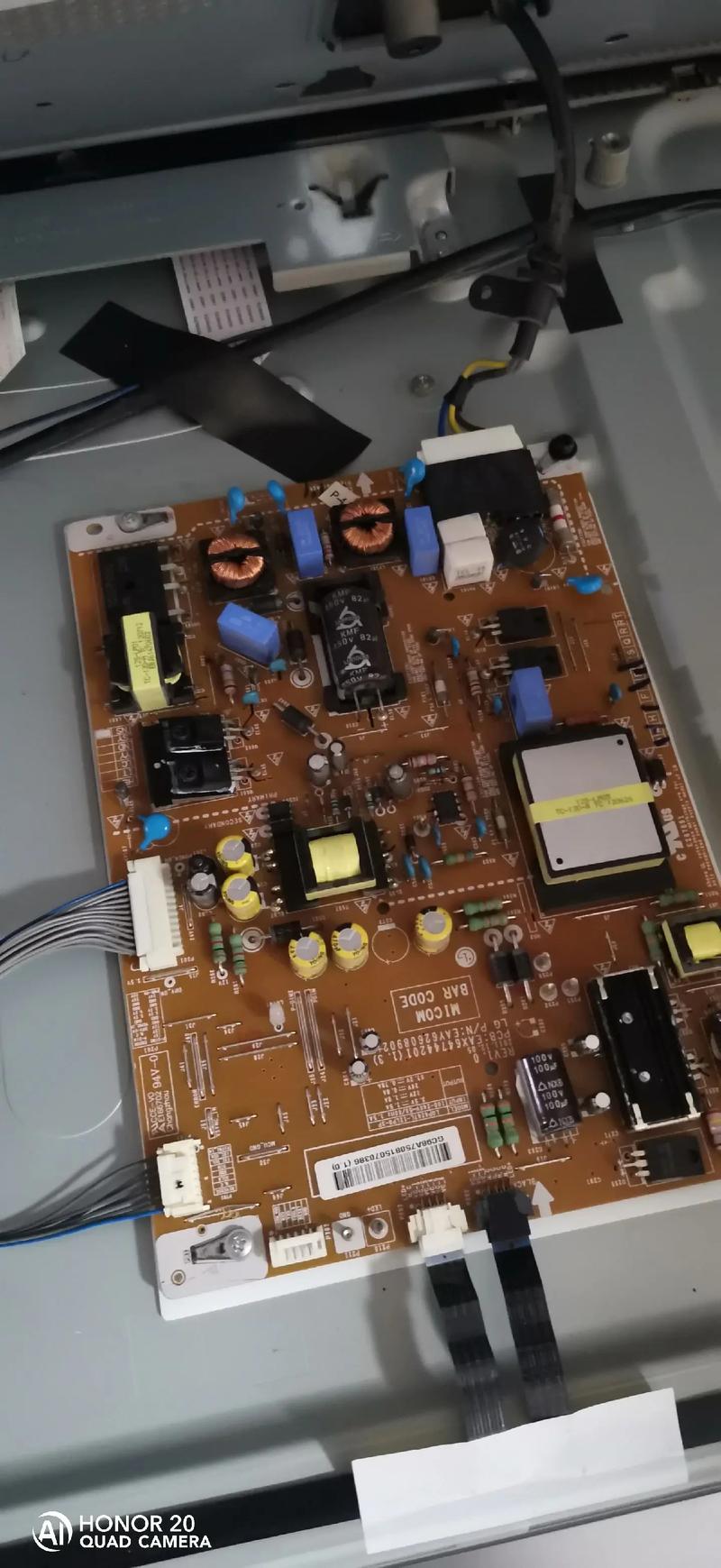

   （图片来源网络，侵删）
   • 原因分析：
     • 有声音（能听到开机音）：这通常意味着电源板基本正常，为主板和背光板提供了工作电压，问题可能出在主板（系统不工作，未发出背光点亮信号）或背光板（T-CON板或灯条驱动板，负责点亮屏幕灯管/LED）。
     • 无声音：可能是电源板的24V或12V电压输出异常，或者主板和背光板同时损坏，但电源板故障的可能性更大。

维修准备与安全须知

⚠️ 重要安全警告！ 电视机电源板带有高压，即使在断电后，大容量的滤波电容（如PFC电路中的400V电容）中仍储存有致命的电量，在维修前，必须对电容进行放电，否则可能导致触电或损坏万用表等工具。

所需工具：

• 万用表（必备，最好有电容和二极管档）
• 隔离变压器（强烈推荐，用于隔离市电火线，防止维修时因电路板带电而触电）
• 电烙铁、焊锡、吸锡器
• 替换元件（如保险丝、大功率电阻、电容、MOS管等）

维修思路与步骤（以“完全不通电”为例）

第一步：外观检查和初步测量

1. 断电：拔掉电视电源线。
2. 拆机：小心拆开电视后盖，找到电源板。
3. 目视检查：
   • 检查保险丝（通常位于电源板输入端，一个细玻璃管或绿色方块元件）是否发黑、熔断，如果保险丝熔断，绝对不能直接更换新的保险丝就通电，说明后级电路存在严重短路。
   • 检查有无明显烧焦的元件、鼓包的电容、破裂的二极管或三极管。
4. 测量保险丝：
   • 用万用表的二极管档或电阻档测量保险丝两端，如果蜂鸣器响或电阻值接近0，则保险丝完好，如果显示“OL”或电阻无穷大，则保险丝已熔断。

第二步：保险丝熔断的排查（重点）

保险丝熔断,说明电路存在短路故障，重点排查以下部分：

1. 市电输入及整流滤波电路：


   （图片来源网络，侵删）
   • 检查压敏电阻（通常在保险丝附近，黄色或蓝色圆形）是否击穿短路，这是雷击或电网电压过高时最容易损坏的元件。
   • 检查整流桥（四个二极管封装在一起）是否击穿短路，用万用表二极管档测量其正反向电阻，正常时应有一定阻值，正反向电阻差异巨大，如果正反向电阻都很小或为0，则已损坏。
   • 检查PFC大滤波电容（通常是两个450V-500V，容量较大的电解电容）是否被击穿短路，用万用表电阻档测量其两端电阻，如果阻值很小或为0，则电容已损坏。

2. PFC（功率因数校正）电路：

   • 这是故障高发区,重点检查PFC电路中的MOS管，这个MOS管通常体积较大，上面有散热片。
   • 如何测量MOS管：将其从电路板上拆下（防止其他元件影响测量），用万用表二极管档，测量G-S、G-D之间应不通（显示“OL”），测量D-S之间，正向应有一定压降（约0.4-0.7V），反向应不通，如果D-S之间正反向都导通或短路，则MOS管已击穿。MOS管击穿后，一定要检查其驱动电路和相关的电阻是否一并损坏，否则换上新的会立刻再次烧毁。

第三步：保险丝完好，但仍不通电的排查

如果保险丝完好,说明初级电路可能没有严重短路，问题可能是开路或电路未启动。

1. 测量大滤波电容两端电压：

   • 重新装上保险丝（或用一个同规格的保险管/保险电阻代替），通电瞬间（或在隔离变压器上通电），用万用表直流电压档快速测量PFC大滤波电容两端电压。
   • 正常情况：应测量到约300V左右的直流电压（市电220V整流滤波后的值）。
   • 如果电压为0：说明市电输入或整流滤波电路有开路性故障，检查电源线、保险丝、压敏电阻、整流桥的引脚是否虚焊或开路。
   • 如果电压为300V：说明整流滤波电路正常，问题出在PFC电路或主开关电路。

2. 检查PFC电路和主开关电路启动条件：

   • PFC电路：PFC电路需要启动信号才能工作，将300V电压提升到约380V，检查PFC控制芯片（如NCP1653、SG6848等）及其外围电路，重点检查启动电阻（通常阻值很大，约几百KΩ到几MΩ），它们负责在通电时为芯片提供启动电压，如果启动电阻开路，芯片就无法工作，PFC电压就不会升高。
   • 主开关电路：负责将PFC后的高压转换为各组低压，检查主开关控制芯片（如SG6841、NCP1014等）及其外围电路，同样，启动电阻也是常见故障点。

第四步：电源板带负载能力的检查

如果电源板空载时输出电压正常,但接上主板和背光板后电压下降或保护，说明电源板带载能力差或后级负载有短路。

1. 断开法：
   • 在电源板输出端,找到连接到主板和背光板的排线或插座。
   • 分别断开24V（通常为背光供电）和12V/5V（通常为主板供电）的负载。
   • 每次断开一个负载后,通电测量输出电压是否恢复正常，如果断开某个负载后电压恢复正常，则说明是该负载（主板或背光板）存在短路或故障。

该电源板常见易损元件总结

根据大量维修案例,创维47L28RM-F的电源板（168P-P42SPEW系列）有以下“通病”和常见故障点：

1. 保险丝：熔断，通常伴随后级短路。
2. 压敏电阻：被雷击或高压击穿短路，导致保险丝熔断。
3. PFC MOS管：因过流、过压或驱动电路问题而击穿短路，导致保险丝熔断。
4. PFC驱动电阻：与MOS管栅极相连的小电阻（如几欧姆到几十欧姆）因电流过大而烧断开路，导致PFC电路不工作。
5. PFC控制芯片：如NCP1653，本身损坏或外围元件问题导致其不工作。
6. 主电源开关管：不常见，但有可能损坏。
7. 副电源电路：为待机供电的小功率电源，故障会导致指示灯不亮或无法开机。
8. 输出端整流二极管：如24V或12V的肖特基二极管，因负载短路而击穿。
9. 输出端滤波电容：鼓包、失效，导致电压纹波过大或带载能力差。

总结与建议

• 对于新手：如果完全没有电子维修经验，强烈建议不要自行尝试，高压非常危险，可以找专业的维修师傅处理。
• 对于有一定经验的维修者：遵循“先静态，后动态；先初级，后次级”的原则，保险丝熔断，重点查高压侧的短路；保险丝完好，重点查启动电路和开路点。
• 更换元件：更换MOS管、控制芯片等关键元件时，务必检查其驱动电路和周边电阻，并使用同型号或参数兼容的替换件。
• 寻求图纸：如果能找到该电源板的电路原理图和点位图，维修将会事半功倍，可以在网上搜索“168P-P42SPEW原理图”等关键词。

希望这份详细的指南能帮助您定位和解决创维47L28RM-F电视的电源故障，祝您维修顺利！
