通用读取方法
在排查故障前，首先需要知道如何读取故障代码,主要有以下几种方式：
（图片来源网络，侵删）

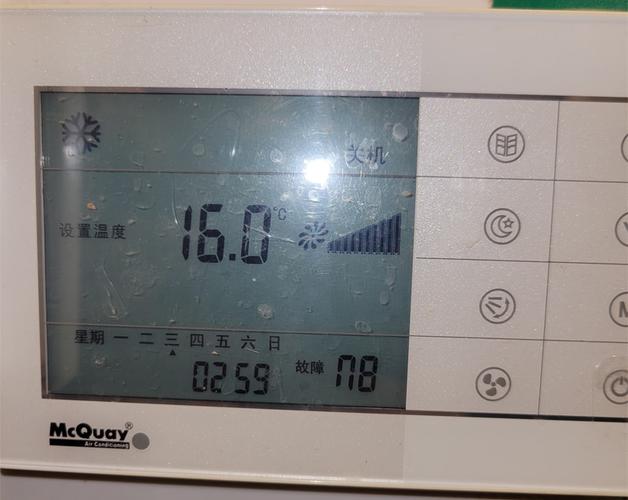

- 室内机显示屏/遥控器： 这是最常见的方式，当发生故障时，室内机的显示屏会直接显示一个以 "E" 或 "F" 开头的数字代码（E1, F5）,部分机型需要通过组合遥控器按键来进入故障查询模式。
- 室内机指示灯闪烁： 对于没有显示屏的旧款或部分机型，故障代码通过室内机控制面板上的指示灯闪烁次数来表示，一个红灯闪烁2次，停顿一下，再闪烁3次,则代表故障代码为23。
- 室外机诊断显示： 部分型号的室外机控制面板上也有一个LED指示灯,它会通过不同的颜色和闪烁频率来表示室外机的故障状态。
- 智能控制器/手机APP： 对于较新的网络机型,可以通过麦克维尔提供的智能控制器或手机APP远程查看详细的故障记录和历史数据。
常见故障代码列表
以下代码按故障类型进行分类,以便于理解和排查。
A. 通信类故障 (E系列开头)
这类故障通常表示室内机与室外机、或室内机与控制器之间的通信中断。
| 故障代码 | 可能原因 | 排查建议 | |
|---|---|---|---|
| E1 | 室内机与室外机通信故障 | 通信线（通常为2芯屏蔽线）接错、断路、短路或接触不良。 室内外机地址码设置错误。 室外机主板或室内机控制板故障。 电源电压异常或供电不稳定。 |
检查通信线： 确认线路连接正确、牢固，无破损，测量线间电阻和线对地电阻，排除短路和断路。 检查地址码： 确保所有室内机的地址拨码开关设置正确且唯一。 检查电源： 测量电压是否在额定范围内（如380V±10%）。 交换法： 尝试更换一个已知正常的室内机或室外机控制板，以判断故障点。 |
| E2 | 室内机与遥控器通信故障 | 遥控器电池电量不足。 遥控器与室内机接收头距离太远或有障碍物。 遥控器故障或室内机接收头故障。 |
更换电池。 靠近使用。 **使用手机摄像头对准遥控器发射端，如果能看到闪光，说明遥控器正常，否则可能是遥控器坏，若遥控器正常，则可能是室内机接收头故障。 |
| E3 | 室内机风机（贯流风扇）故障 | 风机电机卡死或损坏。 风机电机与控制板之间的连接线松动或脱落。 室内机控制板故障。 |
手动拨动风机： 停电后，手动拨动风机叶轮，看是否能顺畅转动。 检查线路： 检查风机电机的插头是否插紧，线路有无破损。 测量电压： 在风机启动时，测量电机两端是否有正常电压，若有电压但风机不转，则电机损坏。 |
| E4 | 室内机盘管温度传感器故障 | 传感器（热敏电阻）开路、短路或阻值漂移。 传感器连接线断路或接触不良。 室内机控制板故障。 |
测量传感器阻值： 在室温下，测量传感器两端的电阻值，并与手册上的标准值对比（如NTC 25°C时约10kΩ）。 检查线路： 检查传感器插头是否插好，线路是否完好。 更换传感器： 如果阻值异常，尝试更换一个新的同型号传感器。 |
| E5 | 室内机环境温度传感器故障 | 同上（E4），但检测的是室内房间的空气温度。 | 同上（E4）。 |
| E6 | 室内机防冻结保护 | 室内风机未运行或转速过低。 室内机滤网严重堵塞。 系统制冷剂不足。 室内盘管温度传感器故障或参数漂移。 室外机环境温度过低。 |
检查风机： 确认风机正常运转。 清洗滤网： 清洁室内机回风滤网。 检查制冷剂： 可能存在泄漏，需专业人员进行查漏、补氟。 检查传感器： 参考E4。 检查温度： 确认室外环境温度是否过低，机组可能进入低温保护模式。 |
B. 系统运行与保护类故障 (F系列开头)
这类故障通常与制冷剂压力、压缩机、温度等核心运行参数有关。
| 故障代码 | 可能原因 | 排查建议 | |
|---|---|---|---|
| F1 | 室外机压缩机过热保护 | 压缩机内部故障。 系统制冷剂过多或过少。 压缩机排气温度传感器故障。 系统循环不良（如膨胀阀堵塞、四通阀串气）。 室外风机转速过低或不转。 |
检查散热： 确保室外机周围通风良好，无遮挡物。 检查制冷剂： 需专业技术人员测量高低压压力，判断制冷剂剂量是否正常。 检查风机： 确认室外风机正常运转。 专业检修： 此类故障通常需要专业技师使用专业设备进行诊断，不建议非专业人员自行拆解。 |
| F2 | 室外机总电流过载保护 | 电源电压过低或三相电压不平衡。 压缩机或风机电机故障。 系统制冷剂过多。 压缩机“液击”。 室外机控制板故障。 |
测量电压： 使用万用表测量电源电压是否在正常范围内，且三相平衡。 检查电机： 听压缩机运行声音是否异常，检查风机是否运转顺畅。 专业检修： 需要专业人员检查系统压力，判断是否为制冷剂问题。 |
| F3 | 室外机高压保护 | 系统内有空气或不凝性气体。 系统制冷剂过多。 室外风机不转或转速过低。 冷凝器（翅片）脏堵，散热不良。 环境温度过高。 |
清洁外机： 清洗室外机冷凝器翅片，去除灰尘和杂物。 检查风机： 确认室外风机正常运转。 检查环境： 确保机组周围有足够的空间散热。 专业检修： 严禁自行放氟！ 需专业人员进行系统抽真空、重新加注制冷剂。 |
| F4 | 室外机低压保护 | 系统制冷剂严重泄漏。 系统管路堵塞（如干燥过滤器、膨胀阀、毛细管堵塞）。 四通阀串气。 室外膨胀阀（电子膨胀阀）故障。 |
检查泄漏： 检查内外机连接管、阀门、接口等处是否有油迹，这通常是泄漏的迹象。 检查管路： 感觉气管（粗管）是否冰凉，结霜或结露。 专业检修： 此故障必须由专业人员使用检漏仪、压力表等工具进行查漏、修复和抽真空、加注制冷剂。 |
| F5 | 室外机环境温度传感器故障 | 传感器开路、短路或阻值漂移。 连接线路断路或接触不良。 室外机控制板故障。 |
测量传感器阻值： 参考E4，在对应环境温度下测量其阻值是否符合标准。 检查线路： 检查传感器插头和线路。 更换传感器： 若阻值异常，更换新传感器。 |
| F6 | 室外机盘管温度传感器故障 | 同上（F5），但检测的是室外换热器的盘管温度。 | 同上（F5）。 |
| F7 | 室外机压缩机排气温度传感器故障 | 传感器开路、短路或阻值漂移。 连接线路问题。 控制板故障。 |
测量传感器阻值： 此传感器温度很高，测量时需注意安全，在压缩机运行一段时间后，测量其阻值变化是否符合规律。 检查线路和插头。 更换传感器： 若判断为传感器损坏，进行更换。 |
| F8 | 室外风机故障 | 风机电机卡死或烧毁。 风机电机电容失效。 风机与控制板连接线松动或断路。 室外机控制板故障。 |
手动检查： 停电后，手动拨动风机叶轮，看是否灵活。 检查电容： 如果风机不转，可能是电容失效，需专业人员更换。 检查线路： 确认插头连接牢固。 |
C. 其他类故障
| 故障代码 | 可能原因 | 排查建议 | |
|---|---|---|---|
| P1 | 室外机模块（IPM）保护或故障 | 模块本身损坏。 模块供电电压异常。 压缩机绕组短路或对地短路。 控制板与模块之间的通信故障。 |
此为严重硬件故障，必须立即切断电源，并联系麦克维尔授权服务网点进行维修。 |
| P2 | 室外机压缩机过流保护 | 压缩机内部故障。 压缩机绕组短路。 系统负载过大（如制冷剂过多）。 |
同上，需立即断电，联系专业维修人员。 |
| P3 | 室外机电源相序错误 | 三相电源的相接反了。 | 确认电源： 检查输入到室外机的三相电源的相序是否正确。 调整相序： 在电源开关处，任意调换两根相线的位置即可。注意： 操作前必须确保电源已完全断开！ |
重要安全与操作提示
- 安全第一： 在进行任何检查前，务必切断机组总电源，空调系统涉及高压电和制冷剂，非专业人员请勿自行拆解,以免发生触电或制冷剂冻伤事故。
- 专业维修： 对于涉及制冷剂循环（高低压故障）、压缩机、模块等核心部件的故障,强烈建议联系麦克维尔的授权服务网点或具备专业资质的空调维修工程师进行处理。
- 善用手册： 每台机组都配有《安装、操作和维护手册》，其中包含了最详尽的故障代码列表和排查流程,是维修的最佳参考资料。
- 记录信息： 在报修时，请准备好以下信息，以便维修人员快速判断：
- 机组型号和故障代码。
- 故障发生的时间和现象（如是否突然停机、有无异响、有无异味等）。
- 机组的使用年限和保养情况。
希望这份详细的故障代码列表能帮助您更好地了解和处理麦克维尔 MDS 多联机组的常见问题。
