重要声明:安全第一!
电视机内部存在高压,即使拔掉电源插头,大容量滤波电容中仍然储存着足以致命的高压电。如果您没有相关的电子维修经验和安全意识,强烈建议您不要自行拆机,请寻求专业维修人员的帮助。 仅供具备一定电子知识和维修经验的技术人员参考。

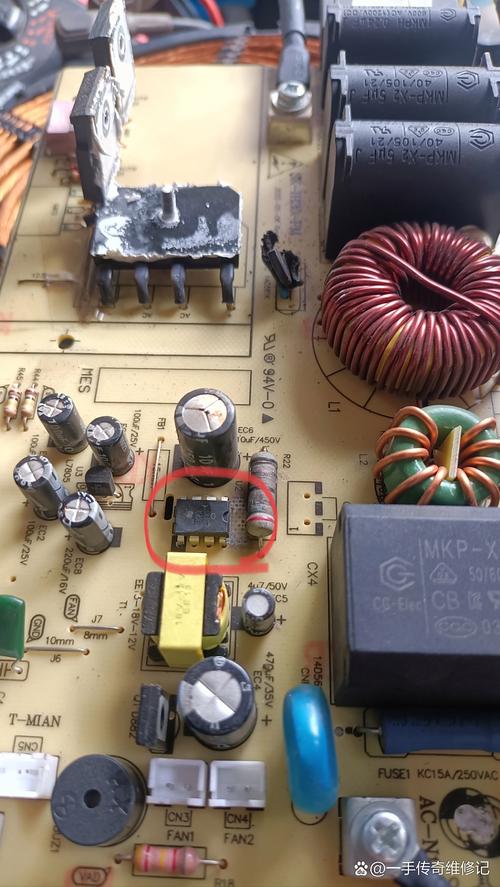

(图片来源网络,侵删)
第一部分:故障现象初步判断
在动手之前,先观察电视的具体表现,这有助于快速定位问题所在。
-
完全无反应(“死机”状态):
- 现象: 按下遥控器或机身电源键,待机指示灯不亮,电视屏幕全黑,没有任何声音。
- 可能原因: 保险丝熔断、电源板初级电路严重损坏(如开关管击穿)、或电源板与主板的连接线松动/断裂。
-
指示灯亮,但无法开机:
- 现象: 按下电源键后,待机指示灯由红色变为蓝色或熄灭,但屏幕不亮,没有图像和声音。
- 可能原因: 电源板未能产生稳定的+24V、+12V、+5V等电压供给主板;或主板本身故障,无法接收开机信号。
-
指示灯闪烁,无法开机:

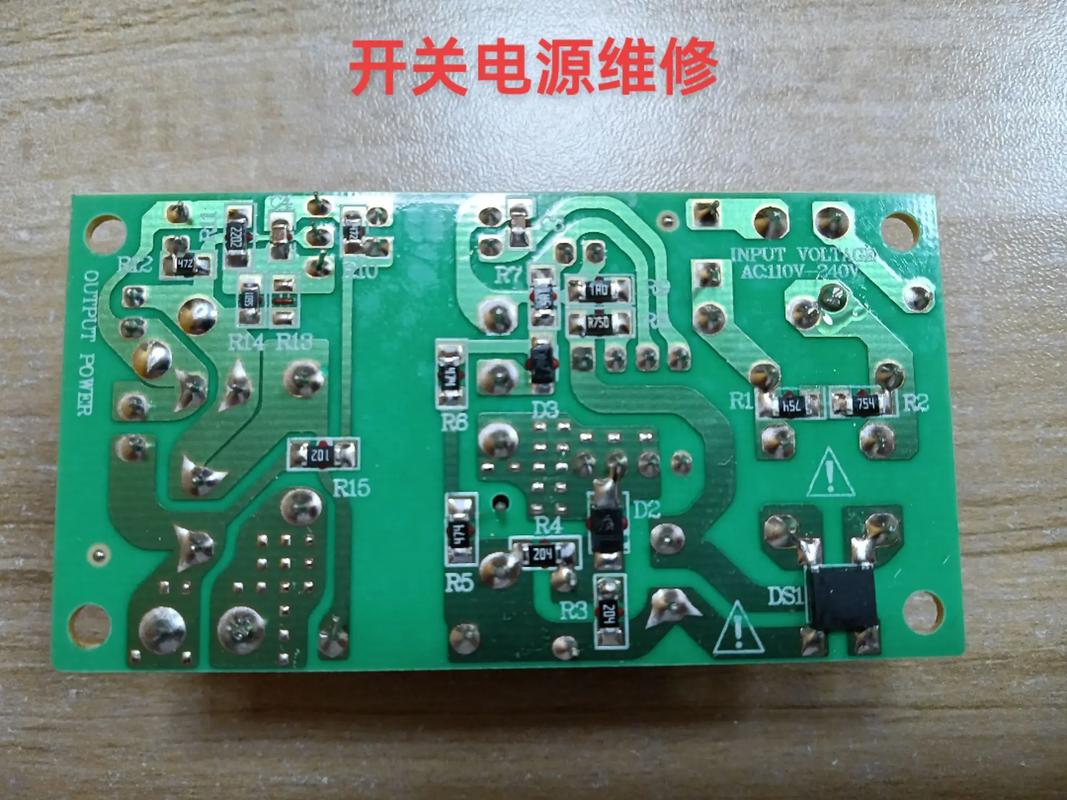

(图片来源网络,侵删)- 现象: 按下电源键后,指示灯闪烁几次(红闪或蓝闪),然后恢复待机状态或熄灭。
- 可能原因: 电源板存在过流、过压保护,通常是次级整流二极管、滤波电容或负载(如主板、背光板)短路导致。
第二部分:维修前准备
-
工具准备:
- 螺丝刀套装: 十字、一字,可能需要梅花螺丝刀。
- 万用表: 必备!建议使用数字万用表,具备电压、电阻、二极管档位。
- 电烙铁和焊锡丝: 用于拆卸和焊接元件。
- 吸锡器或吸锡线: 用于拆卸多引脚元件。
- 热风枪: 用于拆卸电源板上的集成电路和MOS管。
- 隔离变压器: (强烈推荐) 用于将电视机与市电电网隔离,防止维修时因设备漏电或操作不当导致触电。
- 备用零件: 保险丝、电源管理IC(如TEA1761/TDA16888等)、开关管(如K2645、K2677等)、整流二极管、滤波电容等。
-
安全准备:
- 在断电后,用万用表测量电源板大滤波电容(通常在300V以上) 的两端电压,确认已放电完毕,再进行操作。
- 佩戴防静电手环,防止静电损坏敏感元件。
第三部分:创维40K02HR电源板拆解与关键点识别
-
拆机步骤:
- 拔掉电视电源线和所有外部连接线。
- 将电视屏幕朝下,铺上软布保护屏幕。
- 拆下电视背面的所有螺丝,小心取下后盖。
- 找到电源板,通常位于电视的左下角或右下角,它通过一个排线与主板连接,并通过AC电源线接入。
- 记下排线的位置和方向,然后拔掉排线,拧下固定电源板的螺丝,即可取下电源板。
-
关键元件识别(以常见APFC+LLC谐振拓扑为例):
- F1/F2 保险丝: 位于AC交流输入端,是第一道防线,如果熔断,说明初级电路存在严重短路。
- NTC热敏电阻: 位于保险丝之后,用于开机瞬间限制浪涌电流。
- 桥式整流堆: 将220V交流电转换为约310V的直流脉动电。
- PFC电感和PFC开关管/MOSFET: 用于提升功率因数,将310V直流电提升到约380V的稳定直流电,这是故障高发区。
- PFC控制IC(如TEA1761): 控制PFC电路工作。
- PFC输出滤波电容(大电解电容): 储存PFC升压后的380V电压。
- LLC谐振电容、变压器: 核心DC-DC变换部分,将380V电压转换为多路低压直流电。
- LLC开关管(通常为两个MOSFET,如K2645): 变换能量的关键元件,极易击穿。
- 次级整流二极管: 将变压器次级交流电整流成直流电。
- 次级滤波电容: 滤波,输出稳定的+24V、+12V、+5V等电压。
- 电源输出接口: 通过排线将电压送至主板。
第四部分:检修步骤(由简到繁)
目视检查
- 检查保险丝是否熔断,如果保险丝发黑或熔断,说明初级电路存在严重短路。
- 检查所有电容,尤其是顶部是否有鼓包、漏液现象。
- 检查MOS管、整流二极管等功率元件是否有明显的烧黑、炸裂或裂纹。
- 检查PCB板上是否有烧焦的痕迹。
电阻测量(断电)
- 测量保险丝: 如果电阻无穷大,则已熔断。
- 测量桥式整流堆交流输入端: 正常应有一定阻值,如果短路,说明后面电路有问题。
- 测量PFC开关管D-S极和LLC开关管D-S极: 用万用表二极管档或电阻档测量,如果短路(阻值很小或为0),则开关管已击穿。这是最常见的故障点之一。
- 测量次级整流二极管: 测量其正反向电阻,正常应单向导通,反向截止,如果短路,需更换。
- 测量滤波电容: 测量其充放电情况,如果短路或无充放电,则已损坏。
电压测量(通电)
警告:此步骤存在高压风险,务必小心!
- 如果初步检查未发现明显短路(如开关管未击穿),可以尝试通电测试。
- 连接好电源板,但先不连接主板排线。 这是为了排除主板短路导致电源保护的可能。
- 在电源板的输出端接上假负载(用大功率水泥电阻模拟主板负载,+5V对地接一个10Ω/5W电阻,+24V对地接一个10Ω/20W电阻)。
- 通电后,用万用表测量以下关键点电压:
- PFC输出滤波电容两端: 正常应为380V DC左右,如果只有310V,说明PFC电路未工作。
- +5V、+12V、+24V输出端: 正常应输出稳定的对应电压,如果无输出或电压严重偏低,说明电源板未启动或负载过重。
- 电源管理IC的VCC供电脚: 检查是否有启动电压(通常为12V-20V)。
第五部分:常见故障点及维修方案
故障点1:保险丝熔断,开关管击穿
- 症状: 完全无反应。
- 原因: 通常是开关管因过压、过流或自身质量问题击穿短路,导致电流激增,烧毁保险丝。
- 维修方案:
- 更换保险丝。
- 更换击穿的开关管(注意型号,如K2645/K2677)。
- 重点检查! 更换开关管后,不要立即通电,必须检查驱动开关管的电阻是否变值,以及电源控制IC(如TDA16888)是否损坏,驱动电阻开路会导致开关管工作在放大区而烧毁。
- 检查PFC二极管、LLC谐振电容是否也一并损坏。
故障点2:PFC电路不工作
- 症状: 有“吱吱”声(如果变压器有啸叫),或输出电压低(约310V)。
- 原因: PFC控制IC(如TEA1761)损坏、PFC开关管开路、PFC电感断线、或相关驱动电路故障。
- 维修方案:
- 检查PFC开关管是否完好。
- 测量PFC IC的VCC供电和各引脚电压,与图纸或正常板对比,判断其是否工作。
- 检查PFC IC的外围元件,如启动电阻、反馈电阻、二极管等。
故障点3:次级无电压输出
- 症状: 指示灯可能亮(由+5V standby供电),但无法开机。
- 原因:
- 初级问题: LLC开关管未工作,或控制IC损坏。
- 次级问题: 整流二极管击穿短路、滤波电容短路、或主板短路导致电源进入保护。
- 维修方案:
- 先断开主板排线,测量电源板空载输出电压。
- 如果空载电压正常,说明电源板正常,问题在主板。
- 如果空载电压仍无或很低,检查次级整流二极管和滤波电容是否短路。
- 如果次级元件正常,则问题在初级,检查LLC开关管、变压器及控制IC。
故障点4:电容鼓包或失效
- 症状: 电视工作不稳定,图像有纹波干扰,或偶尔自动关机重启。
- 原因: 长期高温或质量问题导致电解电容失效,ESR增大,滤波能力下降。
- 维修方案:
- 对所有大容量电解电容进行更换。 这是一种预防性维修,即使看起来正常,也可能性能已经下降,特别是PFC输出滤波电容和次级输出滤波电容。
总结与建议
创维40K02HR的电源故障,超过70%的故障点集中在开关管击穿和PFC控制IC损坏,维修时,应重点检查这两个部分。
对于普通用户,最经济、最安全的方式是:
- 寻找同型号的电源板进行更换。 在淘宝、京东等电商平台搜索“创维 40K02HR 电源板”,价格通常在100-200元之间,比自己维修更省时省力,且安全可靠。
- 送修专业维修店。 他们有专业的工具和经验,能快速定位问题。
如果您是电子爱好者,请务必在确保安全的前提下,按照上述步骤谨慎操作,祝您维修顺利!
