美的SK2105电磁炉电源故障，该怎么修？

这类故障的核心问题几乎都出在电源输入及高压转换部分，下面我将为您详细分析可能的原因、排查步骤以及解决方案。

核心原理：电磁炉的“心脏”

要修电磁炉,首先要明白它的工作原理，市电（220V交流电）进入电磁炉后，会经过几个关键部分：

1. 电源输入与滤波： 接口、保险丝、互感器、电容等，负责稳定和初步过滤电流。
2. 高压转换部分（核心）： 这是最容易出故障的地方，它包含：
   • IGBT (绝缘栅双极型晶体管)： 电磁炉的“开关管”，负责高速通断220V交流电，产生高频电流。
   • 驱动电路： 控制 IGBT 的开关时机。
   • 整流桥： 将220V交流电转换为直流电。
   • 大电容： 储能和滤波，提供稳定的直流高压。
3. 低压供电部分： 为风扇、芯片、显示屏等提供低压直流电（如+5V, +12V, +18V）。
4. 控制与检测部分： MCU（单片机）、热敏电阻等，负责接收指令和检测状态。

“电源故障”通常指第一部分和第二部分出了问题。

故障排查步骤（由简到繁，安全第一！）

⚠️ 重要安全警告：

• 务必断电！ 在进行任何检查之前，请将电磁炉插头从插座上拔下。
• 电容会存电！ 高压部分的大电容（通常是400V以上）在断电后仍会储存大量电荷，非常危险！操作前必须用大功率电阻（如2kΩ/10W）或带灯泡的放电棒进行充分放电。
• 不具备电子维修知识或没有万用表的朋友，强烈建议不要自行拆机，以免造成二次损坏或触电危险，请直接联系美的售后或专业维修人员。

第一步：外部检查

1. 确认电源插座： 插上其他电器（如手机充电器、台灯），确认插座有电。
2. 检查电源线： 检查电磁炉的电源线是否有破损、插头是否松动或烧毁。
3. 检查锅具： 确保您使用了符合要求的铁质/不锈钢锅具，空锅或锅具不匹配，电磁炉可能启动后立即停止，但通常会有错误代码，如果完全没反应，锅具问题可能性较小。

第二步：拆机内部检查（需一定工具和知识）

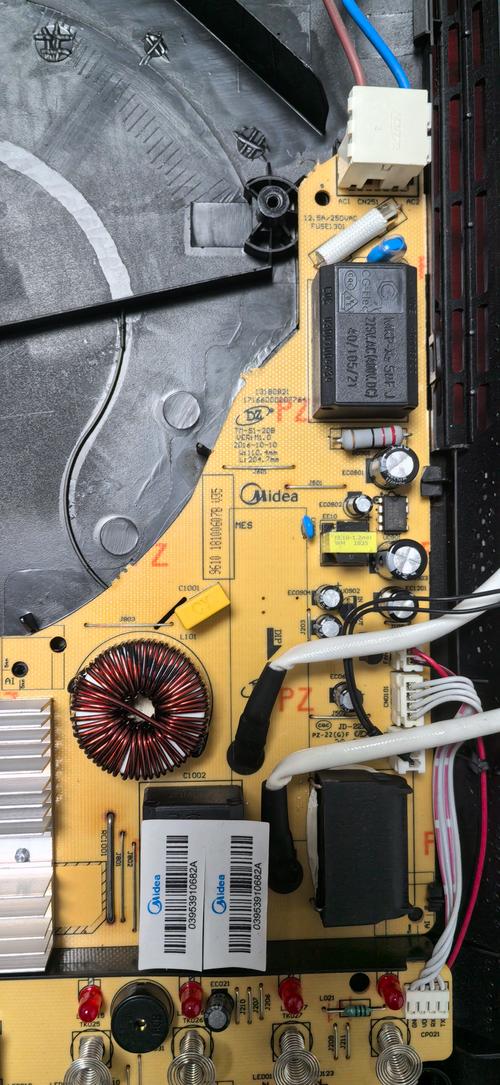

拔下电源线,拆开电磁炉外壳，此时可以看到内部的电路板。

1. 目视检查：

   • 保险丝： 这是最先要检查的元件，通常位于电源输入端，是一个圆柱形的玻璃管，如果保险丝内部的熔丝已经烧断、发黑，或者玻璃管发黄，说明后级电路存在严重短路。
   • IGBT： 查看IGBT（通常有3个引脚，背面有金属散热片）表面是否有烧焦、炸裂的痕迹。
   • 整流桥： 查看是否有鼓包、漏液或烧毁的迹象。
   • 电容： 查看高压滤波电容（通常是方形的，容量很大）是否有鼓包、漏液。
   • 电阻： 检查几个关键电阻，如5Ω/5W的限流电阻，是否发黑烧毁。
   • 接线端子： 检查连接线，特别是连接IGBT和线盘的线，是否有烧熔的痕迹。

2. 使用万用表进行电阻测量（断电状态下）：

   • 测量保险丝：
     • 如果保险丝熔断，说明后级存在严重短路，此时需要继续排查。
     • 如果保险丝完好，问题可能出在低压控制部分或MCU。
   • 测量IGBT（关键步骤）：
     • 将万用表调到二极管档或电阻档。
     • 测量IGBT的G（栅极）、E（发射极）、C（集电极）之间的电阻。
     • 正常情况： G-E、G-C之间应该有一个二极管的压降（约0.5V左右），C-E之间应该是无穷大（断开）。
     • 故障情况： 如果C-E之间电阻很小（接近0Ω），或者G-E、G-C之间短路，说明IGBT已击穿损坏，这是导致保险丝熔断的最常见原因。
   • 测量整流桥：

     测量交流输入端（AC）和直流输出端（DC+、DC-）之间的二极管特性，看是否有二极管被击穿短路。

   • 测量大电容：

     用万用表电阻档测量,看是否短路或漏电严重。


     （图片来源网络，侵删）

常见故障原因及解决方案

保险丝熔断

这通常意味着后级电路有短路元件。IGBT击穿是最常见元凶。

1. IGBT击穿：

   • 原因： 老化、驱动电路异常、电压波动、散热不良等。
   • 解决方案：
     1. 更换新的IGBT,更换时注意型号、引脚位置和散热硅脂。
     2. 非常重要： 更换IGBT后，必须先检查驱动电路是否正常，如果驱动电路有问题，新换的IGBT会再次立刻烧毁，可以用示波器或万用表测量驱动电路输出给IGBT G极的信号波形/电压。
     3. 检查与IGBT并联的缓冲电路（通常由一个电阻和一个电容串联组成），如果损坏也会导致IGBT容易烧毁。

2. 整流桥击穿：

   • 原因： 电压浪涌、老化、散热不良。
   • 解决方案： 更换同型号或参数更高的整流桥。

3. 高压滤波电容短路：

   • 原因： 老化、质量问题。
   • 解决方案： 更换同规格的高压电容。

4. 驱动电路故障（导致IGBT烧毁）：

   • 原因： 驱动芯片（如TA8316S）或周边电阻、电容损坏。
   • 解决方案： 找出损坏元件并更换。

保险丝完好，但电磁炉无反应

这说明主回路没有短路,问题可能出在低压供电或控制部分。

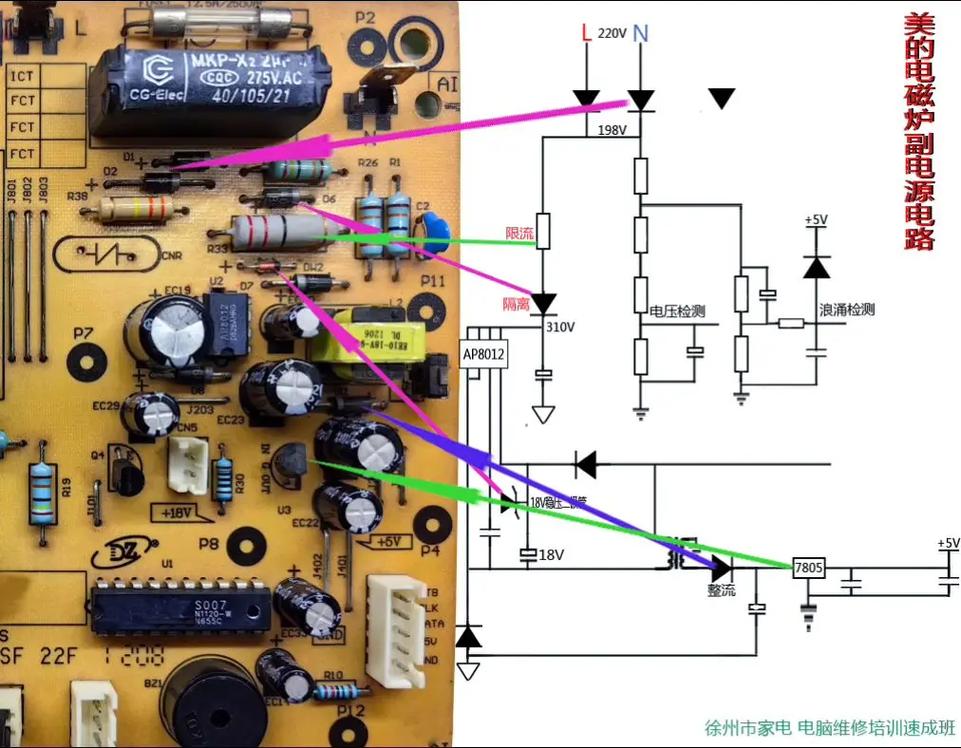

1. 低压电源电路故障：

   • 原因： 为MCU和风扇供电的变压器、整流、滤波电路出问题，常见如18V或5V电压没有输出。
   • 解决方案：
     1. 查找低压电源部分,通常是有一个小变压器。
     2. 测量变压器次级是否有交流电压输出。
     3. 检查后续的整流二极管、滤波电容（如1000μF/25V）和稳压块（如7805）是否工作正常，输出+5V电压。
     4. 更换损坏的元件。

2. MCU（单片机）故障：

   • 原因： MCU本身损坏，或其工作条件不满足（如复位电路、晶振电路故障）。
   • 解决方案：
     1. 检查晶振是否起振（用示波器测量），两端电压是否正常（通常在1V-2V之间）。
     2. 检查复位电路的电容、电阻是否正常。
     3. 如果以上都正常,可能是MCU本身损坏，需要更换，更换MCU通常需要编程，难度较大，建议直接更换整个控制板。

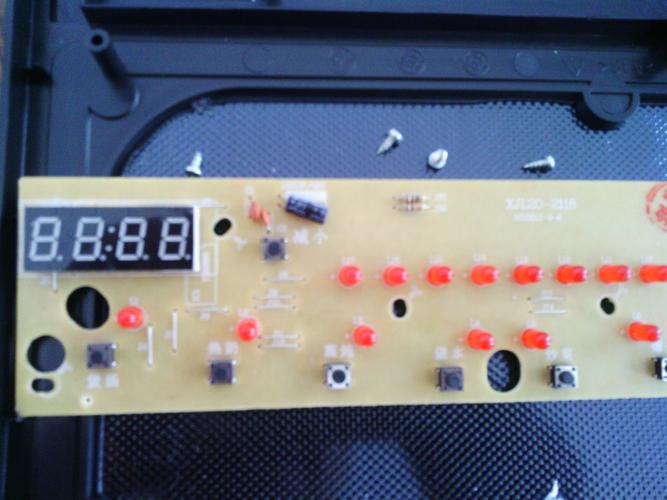

3. 按键板故障：

   • 原因： 按键板上的微动开关短路或排线接触不良，导致MCU无法正常启动。
   • 解决方案： 检查按键板，清理氧化点，或更换按键板。

总结与建议

对于美的SK2105电磁炉的电源故障,您可以按照以下思路进行：

1. 先看保险丝：

   • 烧了： 重点查 IGBT、整流桥、高压电容，IGBT损坏概率最高，更换后务必检查驱动电路。
   • 没烧： 重点查 低压电源电路（18V/5V）、MCU、按键板。

2. 新手建议：

   • 如果只是保险丝烧了,并且你确定IGBT、整流桥等元件损坏，可以尝试自己购买同型号元件更换。
   • 如果对电路不熟悉,或者发现MCU、驱动芯片等复杂元件损坏，强烈建议联系美的官方售后服务，自己维修可能导致问题扩大，且存在安全风险。

3. 维修后注意事项：

   • 更换所有损坏元件后,不要马上装锅测试，先通电，用万用表测量关键电压点（如+18V, +5V）是否正常。
   • 确认电压正常后,可以不放锅，通电测试风扇是否转动，是否有开机蜂鸣声，如果正常，再放上锅具测试加热功能。

希望这份详细的指南能帮助您解决问题！
