l40p60fbd电视主板故障怎么修？

L40P60FBD是TCL一款比较经典的40英寸LED电视,其主板通常被称为“主板组件V1.5”或类似版本，当这块主板出现故障时，电视会表现出各种各样的“疑难杂症”。

主板故障的常见症状

主板是电视的“大脑”和“心脏”，负责处理信号、供电、驱动屏幕等，故障现象多种多样，主要包括以下几类：

完全无反应，俗称“死机”

• 现象：电视插上电源后，指示灯不亮，按遥控器或机身按键没有任何反应，就像一块砖头。
• 可能原因：
  • 主电源问题：主板上的主电源芯片或其周边元件（如保险丝、电容、整流桥）损坏，导致主板无法通电。
  • CPU核心供电问题：为主板CPU提供工作电压的电路出现故障。
  • I2C总线或晶振问题：CPU无法正常启动工作。

指示灯亮，但无法开机

• 现象：按下电源键后，电视待机指示灯（通常是红色或白色）会亮，或者闪烁一下，但屏幕始终黑屏，没有图像和声音。
• 可能原因：
  • 电源管理芯片故障：主板接收到开机信号后，无法正常启动开关电源电路，为整机其他部分（如背光、主板CPU、屏驱动板）提供电压。
  • 开机电路故障：从电源按键到主板的信号传输路径或相关元件损坏。
  • CPU或软件问题：CPU能工作，但程序卡死，无法完成开机初始化。

有声音，但黑屏或图像异常

• 现象：电视能正常开机，有背景音、台标声或菜单声音，但屏幕是黑的、或者图像闪烁、色彩异常、有竖线/横线。
• 可能原因：
  • 屏驱动板供电问题：主板没有输出正确的电压到屏驱动板（T-CON板）。
  • 信号处理问题：主板上的视频解码芯片、Scaler芯片或其供电、外围电路损坏，导致无法处理和输出图像信号。
  • LVDS排线或接口问题：主板与屏幕之间的LVDS排线接触不良或损坏，虽然排线不直接是主板，但主板上的接口故障也会导致此现象。
  • 屏驱动板故障：有时是屏驱动板坏了，主板检测到异常会保护性不输出图像。

自动开关机或反复重启

• 现象：电视开机后，自动关机，或者不断重复“开机-闪一下-关机”的死循环。
• 可能原因：
  • 电源输出不稳定：主板电源电路输出电压时高时低，或保护电路被误触发。
  • 负载短路：主板上的某个芯片或元件短路，导致电源保护。
  • 软件系统崩溃：内部程序出错，导致系统不断尝试重启。

遥控/按键失灵

• 现象：电视能正常工作，但遥控器操作无效，或者机身按键也无效。
• 可能原因：
  • 红外接收头故障：主板上的红外接收头损坏或其供电、数据线有问题。
  • 按键矩阵电路故障：机身按键的电路出现短路或断路。

无台标、无菜单，但背光亮

• 现象：开机后，屏幕背光亮，但一片漆黑，没有任何图像、Logo或菜单界面，有声音或没声音。
• 可能原因：
  • CPU未工作：CPU核心供电、晶振、复位电路有问题。
  • 存储器问题：连接CPU的Flash（存储程序）或SDRAM（运行内存）损坏或接触不良。
  • 软件丢失：内部程序文件损坏或丢失。

故障原因分析

自然老化

• 电容鼓包/漏液：这是主板最常见的故障原因，电视长时间工作后，主板上的电解电容会因高温和高压而老化，出现鼓包、漏液现象，导致滤波性能下降，供电不稳，引发各种奇怪故障。
• 芯片性能衰退：电源芯片、CPU等核心半导体元件随着时间推移性能下降，最终失效。

电压冲击

• 雷击或电网不稳：遭遇雷击或电压瞬间大幅波动，会瞬间击穿主板上的保险丝、稳压管、MOS管、电容等元件，造成大面积损坏。

环境因素

• 高温潮湿：在通风不良、潮湿的环境下使用，会导致主板线路氧化、短路，元件加速老化。
• 灰尘积累：灰尘会覆盖在元件表面，影响散热，并在潮湿环境下导电，导致短路。

软件问题

• 程序错乱或丢失：突然断电、病毒或文件系统损坏都可能导致电视软件系统崩溃，出现开机卡在LOGO、自动重启等问题。

故障排查与维修建议

【安全警告】

电视主板内部存在高压,即使在断电后，大容量的电容中仍可能储存有致命的电荷。如果您没有电子维修基础和工具，强烈建议不要自行拆机维修，以免发生危险或造成二次损坏。

【排查步骤】

1. 观察法（最简单）

   • 闻：靠近电视后部，闻一闻是否有烧焦的异味。
   • 看：仔细检查主板，特别是电容，看是否有鼓包、漏液、烧黑的痕迹，检查排线是否插紧。

2. 最小系统法（适合专业人员）

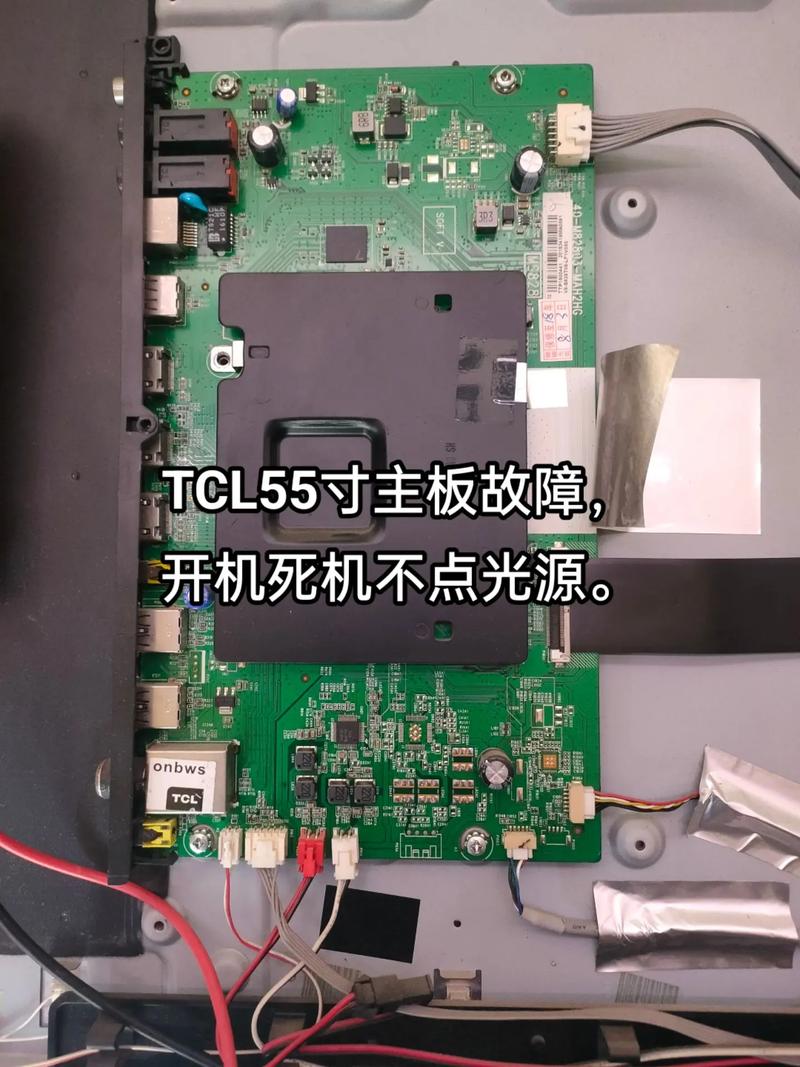

   （图片来源网络，侵删）

   这是最有效的维修方法,将主板从电视上拆下，只连接电源、CPU核心供电、存储器，然后通电测量各路输出电压是否正常，可以逐一排查负载（如屏驱动板、背光板）是否存在短路。

3. 测量法（使用万用表）

   • 测电压：测量主电源输入的AC 220V是否正常；测量主板输出的各组DC电压（如+12V, +5V, +3.3V, +1.8V等）是否在正常范围内且稳定。
   • 测对地阻值：测量各路电源对地的阻值，如果阻值很小（接近0欧），说明该路存在短路。
   • 测关键点波形：使用示波器测量CPU的晶振波形、复位信号、I2C总线信号等，判断CPU是否工作。

【维修方案】

1. 寻找专业维修店

   这是最推荐的方式,将电视送到信誉好的电视维修店，让专业技师进行检测，他们有经验、有工具，能快速定位故障点。

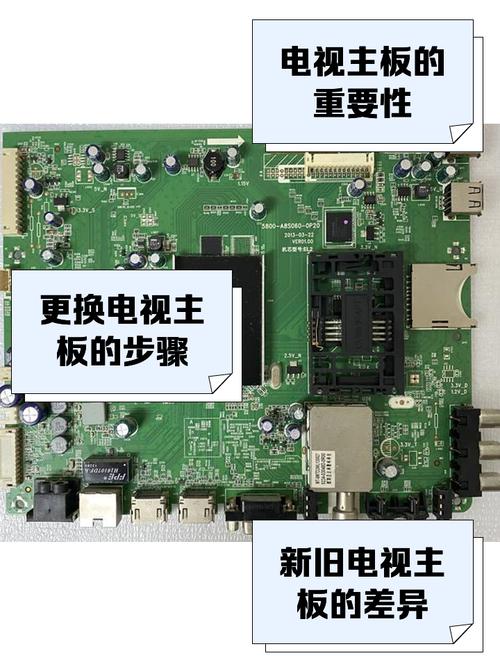

   （图片来源网络，侵删）

2. 官方售后

   联系TCL官方售后,优点是配件原厂，质量有保障，缺点是可能比较贵，且维修周期较长，对于这款老型号，官方可能没有原装主板，会推荐使用“良品件”（翻新件）。

3. 自行维修（高风险）

   • 仅适合有经验的电子爱好者。
   • 电容更换：如果只是少量电容鼓包，这是最简单的维修，购买同规格、同品牌的电容进行更换即可。
   • 芯片更换：如果电源芯片、CPU等损坏，需要找到同型号的芯片，并具备专业的焊接（BGA）和拆解技术，难度极高。
   • 刷写固件：如果是软件问题，需要找到对应型号的固件文件，通过USB或串口进行刷写，操作不当可能导致主板彻底变砖。

4. 更换主板

   • 这是最直接、最省心的方法，对于老型号电视，可以在淘宝、阿里巴巴等电商平台搜索“L40P60FBD 主板”或“TCL 40P60FBD 主板组件V1.5”。
   • 注意：
     • 版本匹配：一定要确认主板版本号（通常在主板上会标注）与原板一致。
     • 购买渠道：选择信誉好的店铺，购买前与卖家确认型号、接口是否完全匹配。
     • 价格：对于这款老电视，一块副厂主板的价格通常在100-200元人民币左右。

对于L40P60FBD电视主板故障,最稳妥的方案是送修，如果维修费用过高（超过电视价值的1/2），或者您动手能力强，更换一块全新的兼容主板是性价比最高的选择，自行维修风险高，需要具备专业的电子知识和技能。
