长虹C2169A行电路故障维修关键点在哪？

维修前的重要准备工作

在开始任何维修操作之前,请务必遵守以下安全准则：

1. 断电并放电：

   • 拔下电视机电源插头。
   • 关键步骤：对于CRT电视，显像管高压阳极上会储存大量电荷，即使断电后也足以造成电击危险，必须使用带绝缘手柄的放电棒，连接显像管高压嘴（通常在管颈末端的金属帽）和电视机的金属地线（如显像管石墨层或金属底盘），进行多次放电,确认无电后方可操作。

2. 准备工具和资料：

   • 工具：万用表（必备，最好有数字表和指针表）、电烙铁、焊锡、松香、吸锡器、螺丝刀、尖嘴钳、镊子、酒精、棉签、放大镜。
   • 资料：准备好该型号的电路原理图和维修手册，没有图纸维修寸步难行，可以在网上搜索“长虹C2169A 电路图”或“Changhong C2169A Schematic”。

3. 观察法：

   • 打开电视机后盖，观察是否有明显烧焦、发黑、鼓包、漏液的元器件（特别是电容、电阻）。
   • 检查保险丝是否熔断，保险丝通常位于电源板上,是维修的第一个检查点。

根据故障现象进行分类维修

CRT电视的故障通常可以归结为几个大系统：电源系统、行扫描系统、场扫描系统、公共通道（高频头、中放）、视放末级和显像管附属电路。

故障现象一：完全无光栅、无图像、无声音（“三无”故障）

这是最常见也最基础的故障,通常问题出在电源或行扫描电路。

维修思路：

1. 检查保险丝（F801）：

   • 保险丝熔断：说明后级电路存在严重短路。
     • 重点检查对象：
       • 电源开关管（V801）：这是最常见的故障点，通常被击穿，测量其三个极间电阻，若阻值很小或为零，则已损坏，更换时必须检查其周边的电阻（如R805、R806、R807）和尖峰吸收电路（如C813、R808）是否也同时损坏。
       • 消磁电阻（TH801）：性能不良或短路也会导致保险熔断，可将其拆下测量阻值，常温下应为几十到一百多欧姆,且随温度升高而增大。
       • 整流桥（DB801）：是否有二极管被击穿。
       • 主滤波电容（C807）：是否被击穿短路。
     • 维修提示：在更换开关管后，不要立即通电，可以在开关管的C极（集电极）和供电之间串联一个60W/220V的灯泡作为假负载，如果灯泡微亮或闪烁，说明开关电源已起振，电路基本正常；如果灯泡很亮或一闪就亮，说明电路仍有短路,需继续排查。
   • 保险丝完好：说明后级没有严重短路,问题可能是电源未启动或行扫描电路未工作导致电源保护。

2. 保险丝完好，但各路电压输出异常：


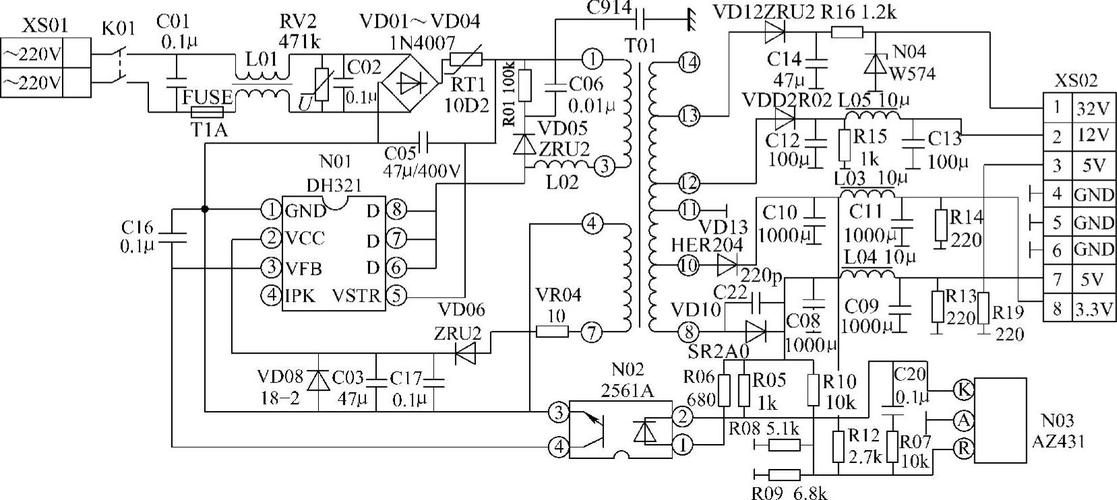

   （图片来源网络，侵删）
   • 测量关键电压点：
     • +300V直流电压：这是开关管的工作电压，由市电整流滤波而来，测量C807两端应有约300V的直流电压。
       • 若无+300V：检查市电输入回路、保险丝、整流桥、限流电阻（R801）是否开路。
       • 有+300V但无输出：问题在开关电源本身，检查开关管V801的b极（基极）有无启动电压（通常由R802、R803分压提供），以及其振荡电路（如正反馈绕组、R804、C810等）是否正常。
     • +115V主电压：这是行扫描电路的工作电压，若无此电压，检查开关电源的稳压控制电路（如取样电路V811、光耦V812、误差放大器IC801等）是否工作正常。

3. 有+B电压（如+115V），但行扫描电路不工作：

   • 行扫描电路是整机的心脏，它产生高压、中压和行偏转电流。
   • 检查行输出管（V402）：这是行电路的“大力士”，工作在高电压大电流下，极易损坏，测量其c极（集电极）应有+B电压（115V），b极（基极）应有-0.1V~-0.3V的负压，如果c极电压正常而b极无负压，说明行振荡或推动级未工作，如果c极电压很低或为0,则行管可能已击穿。
   • 行管击穿：更换行管后，必须检查：
     • 行逆程电容（C440, C441）：容量是否减小或失效,这会导致行管c极电压过高而再次击穿。
     • 行阻尼二极管（V403）：是否击穿。
     • 行S校正电容（C419）：是否失效或短路。
     • 行推动变压器（T401）：是否内部短路。
   • 检查行振荡电路：长虹C2169A通常使用一块行场扫描小信号处理集成电路（如LA7837/7838或TDA4863等），找到IC401（或类似编号），测量其供电脚（通常为12V）和行振荡脚（如X射线保护脚、行振荡脚）的电压是否正常，若电压异常,检查外围元件或更换IC。

故障现象二：有光栅，无图像、无声音

这说明电源、行场扫描电路基本正常,问题出在信号处理部分。

维修思路：

1. 检查显像管是否亮：

   • 如果屏幕只有很暗的光栅，且能看到满屏的“雪花噪点”，说明公共通道（高频头、中放）可能工作，但视频信号中断。
   • 如果屏幕很亮，且满回扫线，通常是视放末级电路故障或显像管加速极电压过高。

2. 从后往前逐级检查视频信号：

   • 视频信号流程：天线/AV输入 → 高频头 → 中放通道（IC101） → 视频检波/预视放 → 亮度/色度处理（IC201） → 视频输出（末级视放板） → 显像管阴极。
   • 关键测试点：找到视频信号处理的主要IC，如中放/解码集成电路（如LA76810等，具体型号请查图纸）。
     • 测量其供电电压是否正常。
     • 测量其视频信号输入和输出引脚的波形，可以用示波器观察，若无示波器，可以用万用表测量直流电压,信号正常时电压会有轻微摆动。
   • 检查AV/TV切换电路：如果只在某个模式下无信号，可能是切换电路（如电子开关IC405）故障。

3. 检查伴音电路：

   • 如果有图像无声音,问题在伴音电路。
   • 伴音信号流程：中放IC（IC101） → 伴音中频（IC601） → 音频功放（IC201或单独的IC） → 扬声器。
   • 检查方法：用万用表或示波器从功放IC的输入端开始，逐级向前测量信号,找到信号中断的点。

故障现象三：图像异常

1. 一条水平亮线：

   • 故障原因：场扫描电路停止工作。
   • 维修思路：检查场扫描IC（如IC401）的供电、场振荡、场输出引脚电压和波形，重点检查场偏转线圈连接的插件是否松动或开路，场输出IC（如LA7837）本身是否损坏。

2. 一条垂直亮线：

   • 故障原因：行扫描正常，但行偏转线圈没有电流流过。
   • 维修思路：检查行偏转线圈插头是否松动，行线性线圈（L402）是否开路，S校正电容（C419）是否失效。

3. 图像扭曲、失真：

   • 检查电源滤波电容（C807）容量是否下降，导致+B电压不稳。
   • 检查AGC（自动增益控制）电路是否正常。
   • 检查行场扫描供电的滤波电容是否失效。

4. 回扫线：

   • 满屏回扫线：通常是加速极电压过高或末级视放电路工作异常（如三个视放管都截止）。
   • 局部回扫线：通常是显像管老化或帘栅极（G2）电压不平衡。

关键元器件和易损件清单

1. 电源部分：

   • 开关管 V801 (通常为2SC5144或等效型号)
   • 保险丝 F801 (T2A/250V)
   • 整流桥 DB801
   • 主滤波电容 C807 (220μF/400V)
   • 消磁电阻 TH801

2. 行扫描部分：

   • 行输出管 V402 (通常为BU2508AF或等效型号)
   • 行逆程电容 C440, C441 (通常为耐压1500V以上的聚酯电容)
   • 行推动变压器 T401
   • 行场扫描小信号处理IC (如IC401 LA7837/7838)

3. 其他部分：

   • 各种电解电容（尤其是电源和视频通道的,容易干涸失效）
   • 晶振（用于中频和CPU,损坏会导致无图无声或控制失灵）

维修长虹C2169A，核心思路是“先电源，后行场，再信号”。

• “三无”：从保险丝入手,确定是电源问题还是行扫描问题。
• 有光栅无图声：沿着视频和音频信号链,从后往前逐级排查。
• 图像异常：根据是水平还是垂直故障,锁定到场或行扫描电路。

安全永远是第一位的，对于没有经验的初学者，建议在有经验的人指导下进行，或者直接送修,祝您维修顺利！
